Спосіб виготовлення органічного світлодіода

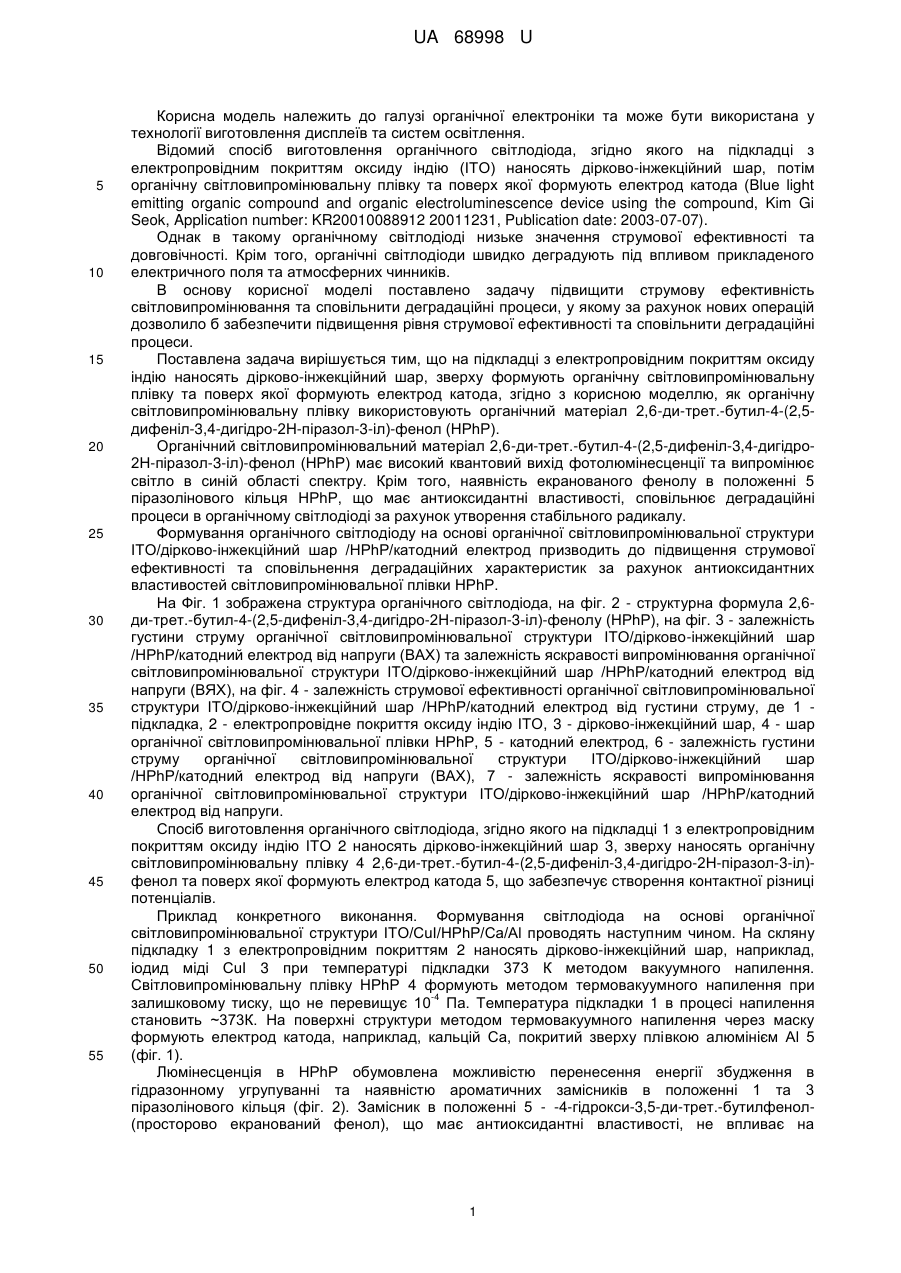

Реферат: Спосіб виготовлення органічного світлодіода, згідно якого на підкладці з електропровідним покриттям оксиду індію наносять дірково-інжекційний шар, зверху формують органічну світловипромінювальну плівку та поверх якої формують електрод катода. Як органічну світловипромінювальну плівку використовують органічний матеріал 2,6-ди-трет.-бутил-4-(2,5дифеніл-3,4-дигідро-2Н-піразол-3-іл)-фенол. UA 68998 U (54) СПОСІБ ВИГОТОВЛЕННЯ ОРГАНІЧНОГО СВІТЛОДІОДА UA 68998 U UA 68998 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі органічної електроніки та може бути використана у технології виготовлення дисплеїв та систем освітлення. Відомий спосіб виготовлення органічного світлодіода, згідно якого на підкладці з електропровідним покриттям оксиду індію (ІТО) наносять дірково-інжекційний шар, потім органічну світловипромінювальну плівку та поверх якої формують електрод катода (Blue light emitting organic compound and organic electroluminescence device using the compound, Kim Gi Seok, Application number: KR20010088912 20011231, Publication date: 2003-07-07). Однак в такому органічному світлодіоді низьке значення струмової ефективності та довговічності. Крім того, органічні світлодіоди швидко деградують під впливом прикладеного електричного поля та атмосферних чинників. В основу корисної моделі поставлено задачу підвищити струмову ефективність світловипромінювання та сповільнити деградаційні процеси, у якому за рахунок нових операцій дозволило б забезпечити підвищення рівня струмової ефективності та сповільнити деградаційні процеси. Поставлена задача вирішується тим, що на підкладці з електропровідним покриттям оксиду індію наносять дірково-інжекційний шар, зверху формують органічну світловипромінювальну плівку та поверх якої формують електрод катода, згідно з корисною моделлю, як органічну світловипромінювальну плівку використовують органічний матеріал 2,6-ди-трет.-бутил-4-(2,5дифеніл-3,4-дигідро-2Н-піразол-3-іл)-фенол (HPhP). Органічний світловипромінювальний матеріал 2,6-ди-трет.-бутил-4-(2,5-дифеніл-3,4-дигідро2Н-піразол-3-іл)-фенол (HPhP) має високий квантовий вихід фотолюмінесценції та випромінює світло в синій області спектру. Крім того, наявність екранованого фенолу в положенні 5 піразолінового кільця HPhP, що має антиоксидантні властивості, сповільнює деградаційні процеси в органічному світлодіоді за рахунок утворення стабільного радикалу. Формування органічного світлодіоду на основі органічної світловипромінювальної структури ІТО/дірково-інжекційний шар /HPhP/катодний електрод призводить до підвищення струмової ефективності та сповільнення деградаційних характеристик за рахунок антиоксидантних властивостей світловипромінювальної плівки HPhP. На Фіг. 1 зображена структура органічного світлодіода, на фіг. 2 - структурна формула 2,6ди-трет.-бутил-4-(2,5-дифеніл-3,4-дигідро-2Н-піразол-3-іл)-фенолу (HPhP), на фіг. 3 - залежність густини струму органічної світловипромінювальної структури ІТО/дірково-інжекційний шар /HPhP/катодний електрод від напруги (ВАХ) та залежність яскравості випромінювання органічної світловипромінювальної структури ІТО/дірково-інжекційний шар /HPhP/катодний електрод від напруги (ВЯХ), на фіг. 4 - залежність струмової ефективності органічної світловипромінювальної структури ІТО/дірково-інжекційний шар /HPhP/катодний електрод від густини струму, де 1 підкладка, 2 - електропровідне покриття оксиду індію ІТО, 3 - дірково-інжекційний шар, 4 - шар органічної світловипромінювальної плівки HPhP, 5 - катодний електрод, 6 - залежність густини струму органічної світловипромінювальної структури ІТО/дірково-інжекційний шар /HPhP/катодний електрод від напруги (ВАХ), 7 - залежність яскравості випромінювання органічної світловипромінювальної структури ІТО/дірково-інжекційний шар /HPhP/катодний електрод від напруги. Спосіб виготовлення органічного світлодіода, згідно якого на підкладці 1 з електропровідним покриттям оксиду індію ІТО 2 наносять дірково-інжекційний шар 3, зверху наносять органічну світловипромінювальну плівку 4 2,6-ди-трет.-бутил-4-(2,5-дифеніл-3,4-дигідро-2Н-піразол-3-іл)фенол та поверх якої формують електрод катода 5, що забезпечує створення контактної різниці потенціалів. Приклад конкретного виконання. Формування світлодіода на основі органічної світловипромінювальної структури ITO/CuI/HPhP/Ca/Al проводять наступним чином. На скляну підкладку 1 з електропровідним покриттям 2 наносять дірково-інжекційний шар, наприклад, іодид міді CuI 3 при температурі підкладки 373 К методом вакуумного напилення. Світловипромінювальну плівку HPhP 4 формують методом термовакуумного напилення при -4 залишковому тиску, що не перевищує 10 Па. Температура підкладки 1 в процесі напилення становить ~373К. На поверхні структури методом термовакуумного напилення через маску формують електрод катода, наприклад, кальцій Са, покритий зверху плівкою алюмінієм Аl 5 (фіг. 1). Люмінесценція в HPhP обумовлена можливістю перенесення енергії збудження в гідразонному угрупуванні та наявністю ароматичних замісників в положенні 1 та 3 піразолінового кільця (фіг. 2). Замісник в положенні 5 - -4-гідрокси-3,5-ди-трет.-бутилфенол(просторово екранований фенол), що має антиоксидантні властивості, не впливає на 1 UA 68998 U 5 10 особливості люмінесценції молекулярної системи піразоліну. Екранований фенол сповільнює деградаційні процеси в органічній світловипромінювальній структурі. Ефективність такої структури показана на основі досліджень вольт-амперної 6 та вольтяскравісної 7 характеристик. Як видно з фіг. 3 порогова напруга (поява свічення) для даної 2 структури становить 9,4 В. Максимальна яскравість спостерігається 1450 Кд/м при 15,5 В. На фіг. 4 зображена струмова ефективність органічної світловипромінювальної структури ITO/CuI/HPhP/Ca:Al. З даної залежності видно, що максимальне співвідношення яскравості 2 2 (1035 Кд/м ) до густини струму (9,74 мА/см ) становить 10,63 Кд/А (значення струмової ефективності). Максимальний коефіцієнт зовнішнього квантового виходу електролюмінісценції Q=0,25 %. Для органічної світловипромінювальної структури ITO/CuI/HPhP/Ca:Al отримані значення кольорових координат х=0,175 та у=0,11 та кольорова температура Тс>10000К, які відповідають синьому кольору. Такий світлодіод можна використовувати при створенні світлодіодів синього кольору як одного з базових кольорів при створенні повноколірних дисплеїв. 15 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 Спосіб виготовлення органічного світлодіода, згідно якого на підкладці з електропровідним покриттям оксиду індію наносять дірково-інжекційний шар, зверху формують органічну світловипромінювальну плівку та поверх якої формують електрод катода, який відрізняється тим, що як органічну світловипромінювальну плівку використовують органічний матеріал 2,6-дитрет.-бутил-4-(2,5-дифеніл-3,4-дигідро-2Н-піразол-3-іл)-фенол. 2 UA 68998 U Комп’ютерна верстка М. Ломалова Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
