Апарат для сатурації дефекованого соку

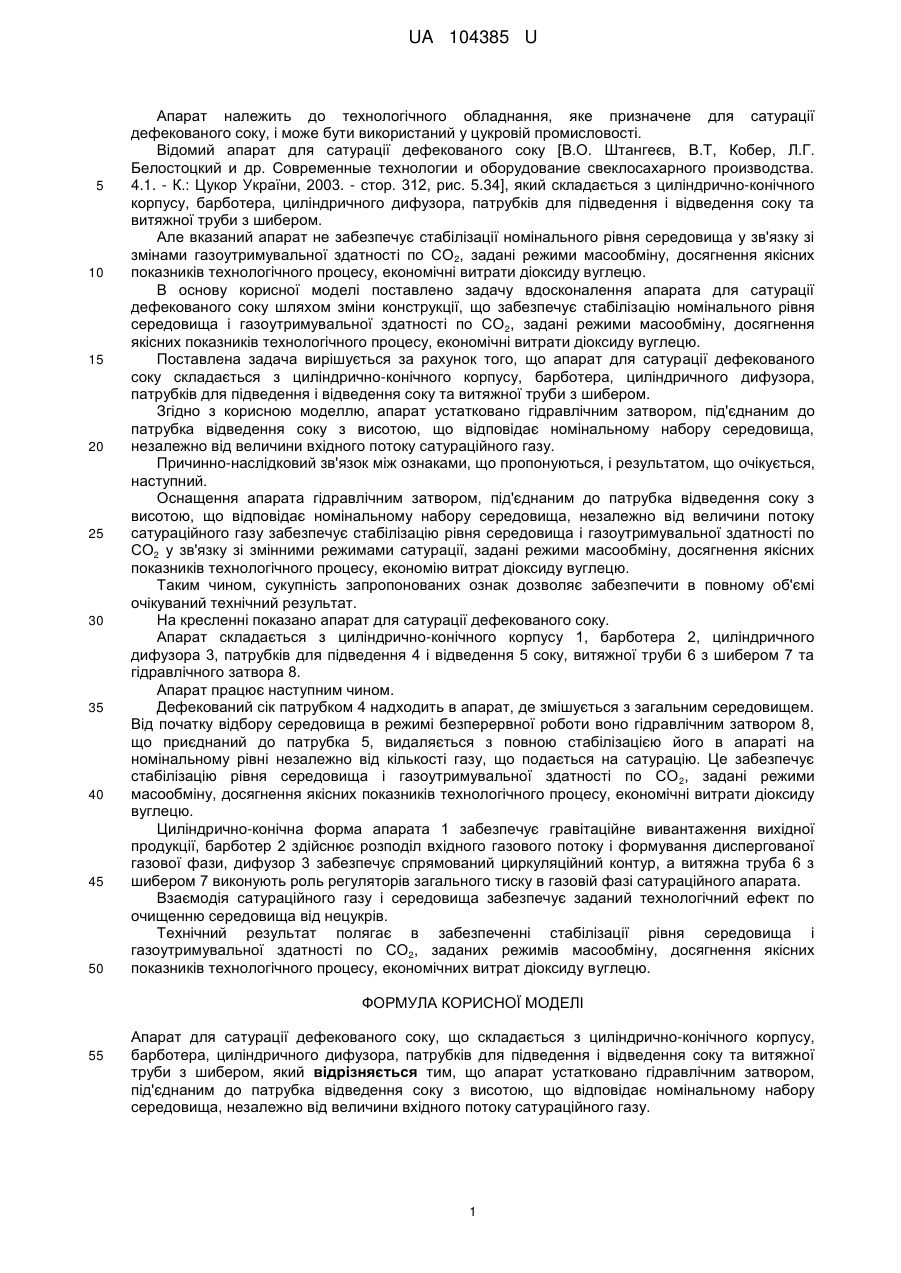

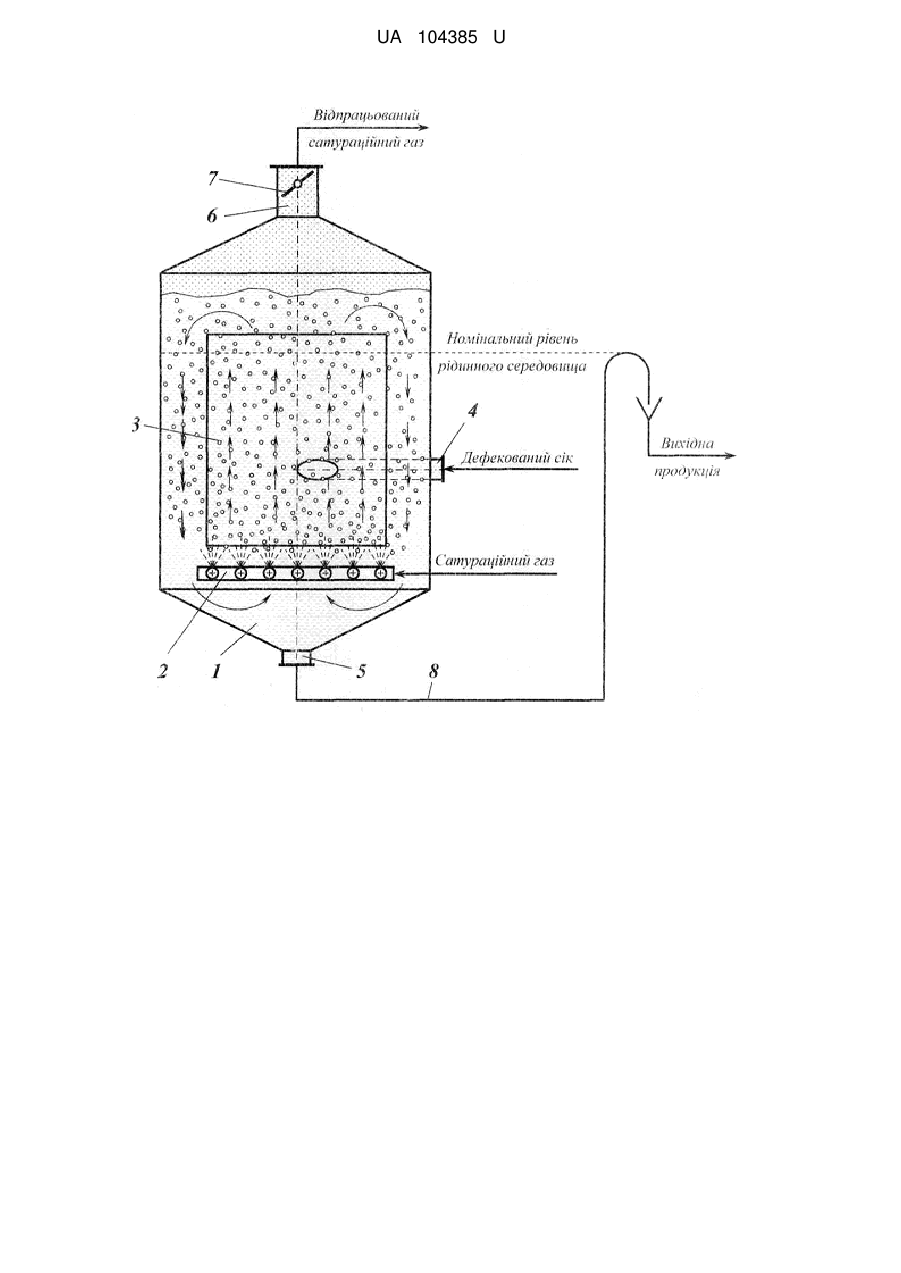

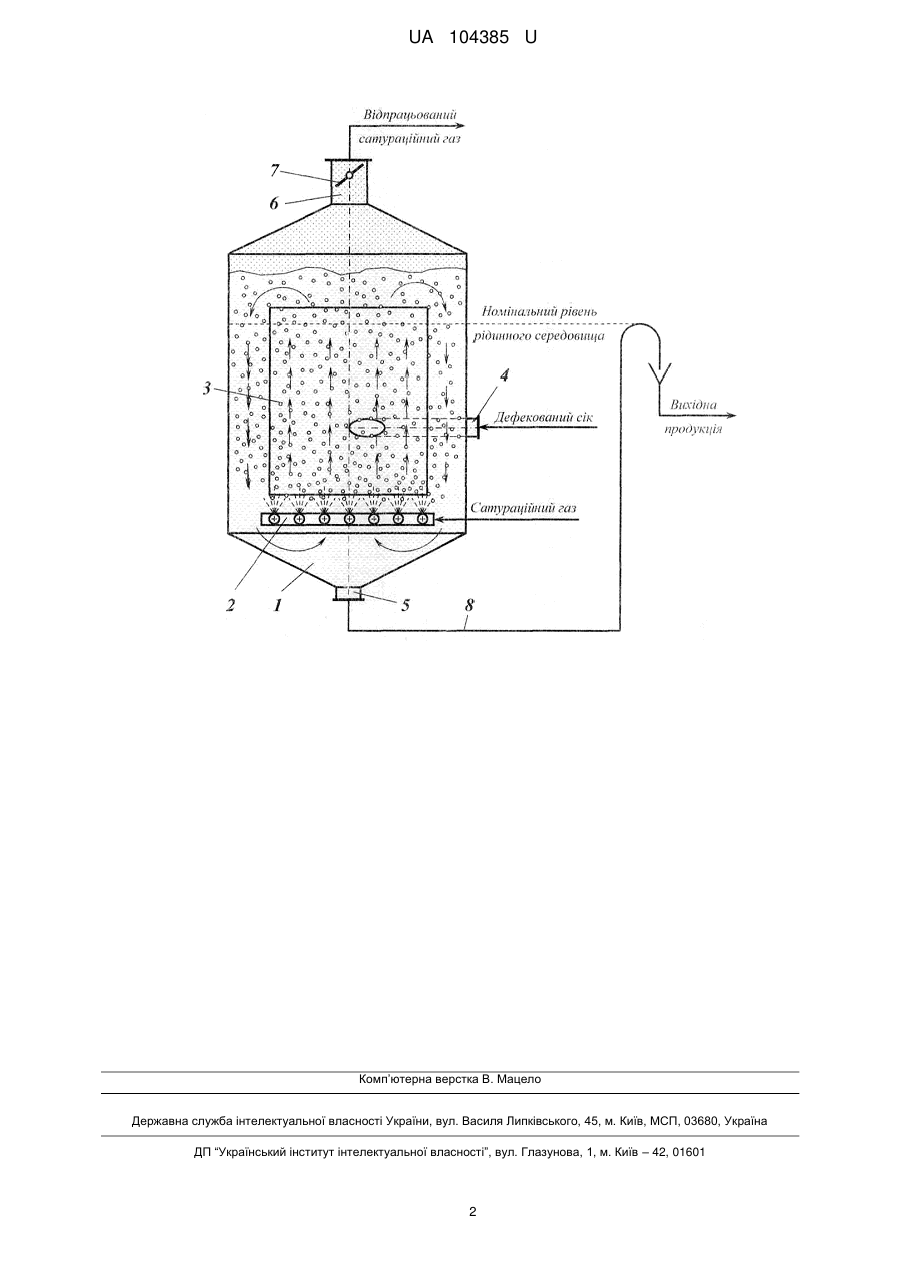

Реферат: UA 104385 U UA 104385 U 5 10 15 20 25 30 35 40 45 50 Апарат належить до технологічного обладнання, яке призначене для сатурації дефекованого соку, і може бути використаний у цукровій промисловості. Відомий апарат для сатурації дефекованого соку [В.О. Штангеєв, В.Т, Кобер, Л.Г. Белостоцкий и др. Современные технологии и оборудование свеклосахарного производства. 4.1. - К.: Цукор України, 2003. - стор. 312, рис. 5.34], який складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Але вказаний апарат не забезпечує стабілізації номінального рівня середовища у зв'язку зі змінами газоутримувальної здатності по СO 2, задані режими масообміну, досягнення якісних показників технологічного процесу, економічні витрати діоксиду вуглецю. В основу корисної моделі поставлено задачу вдосконалення апарата для сатурації дефекованого соку шляхом зміни конструкції, що забезпечує стабілізацію номінального рівня середовища і газоутримувальної здатності по СО 2, задані режими масообміну, досягнення якісних показників технологічного процесу, економічні витрати діоксиду вуглецю. Поставлена задача вирішується за рахунок того, що апарат для сатурації дефекованого соку складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Згідно з корисною моделлю, апарат устатковано гідравлічним затвором, під'єднаним до патрубка відведення соку з висотою, що відповідає номінальному набору середовища, незалежно від величини вхідного потоку сатураційного газу. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Оснащення апарата гідравлічним затвором, під'єднаним до патрубка відведення соку з висотою, що відповідає номінальному набору середовища, незалежно від величини потоку сатураційного газу забезпечує стабілізацію рівня середовища і газоутримувальної здатності по СО2 у зв'язку зі змінними режимами сатурації, задані режими масообміну, досягнення якісних показників технологічного процесу, економію витрат діоксиду вуглецю. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано апарат для сатурації дефекованого соку. Апарат складається з циліндрично-конічного корпусу 1, барботера 2, циліндричного дифузора 3, патрубків для підведення 4 і відведення 5 соку, витяжної труби 6 з шибером 7 та гідравлічного затвора 8. Апарат працює наступним чином. Дефекований сік патрубком 4 надходить в апарат, де змішується з загальним середовищем. Від початку відбору середовища в режимі безперервної роботи воно гідравлічним затвором 8, що приєднаний до патрубка 5, видаляється з повною стабілізацією його в апараті на номінальному рівні незалежно від кількості газу, що подається на сатурацію. Це забезпечує стабілізацію рівня середовища і газоутримувальної здатності по СO 2, задані режими масообміну, досягнення якісних показників технологічного процесу, економічні витрати діоксиду вуглецю. Циліндрично-конічна форма апарата 1 забезпечує гравітаційне вивантаження вихідної продукції, барботер 2 здійснює розподіл вхідного газового потоку і формування диспергованої газової фази, дифузор 3 забезпечує спрямований циркуляційний контур, а витяжна труба 6 з шибером 7 виконують роль регуляторів загального тиску в газовій фазі сатураційного апарата. Взаємодія сатураційного газу і середовища забезпечує заданий технологічний ефект по очищенню середовища від нецукрів. Технічний результат полягає в забезпеченні стабілізації рівня середовища і газоутримувальної здатності по СО2, заданих режимів масообміну, досягнення якісних показників технологічного процесу, економічних витрат діоксиду вуглецю. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Апарат для сатурації дефекованого соку, що складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером, який відрізняється тим, що апарат устатковано гідравлічним затвором, під'єднаним до патрубка відведення соку з висотою, що відповідає номінальному набору середовища, незалежно від величини вхідного потоку сатураційного газу. 1 UA 104385 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
