Апарат для сатурації дефекованого соку

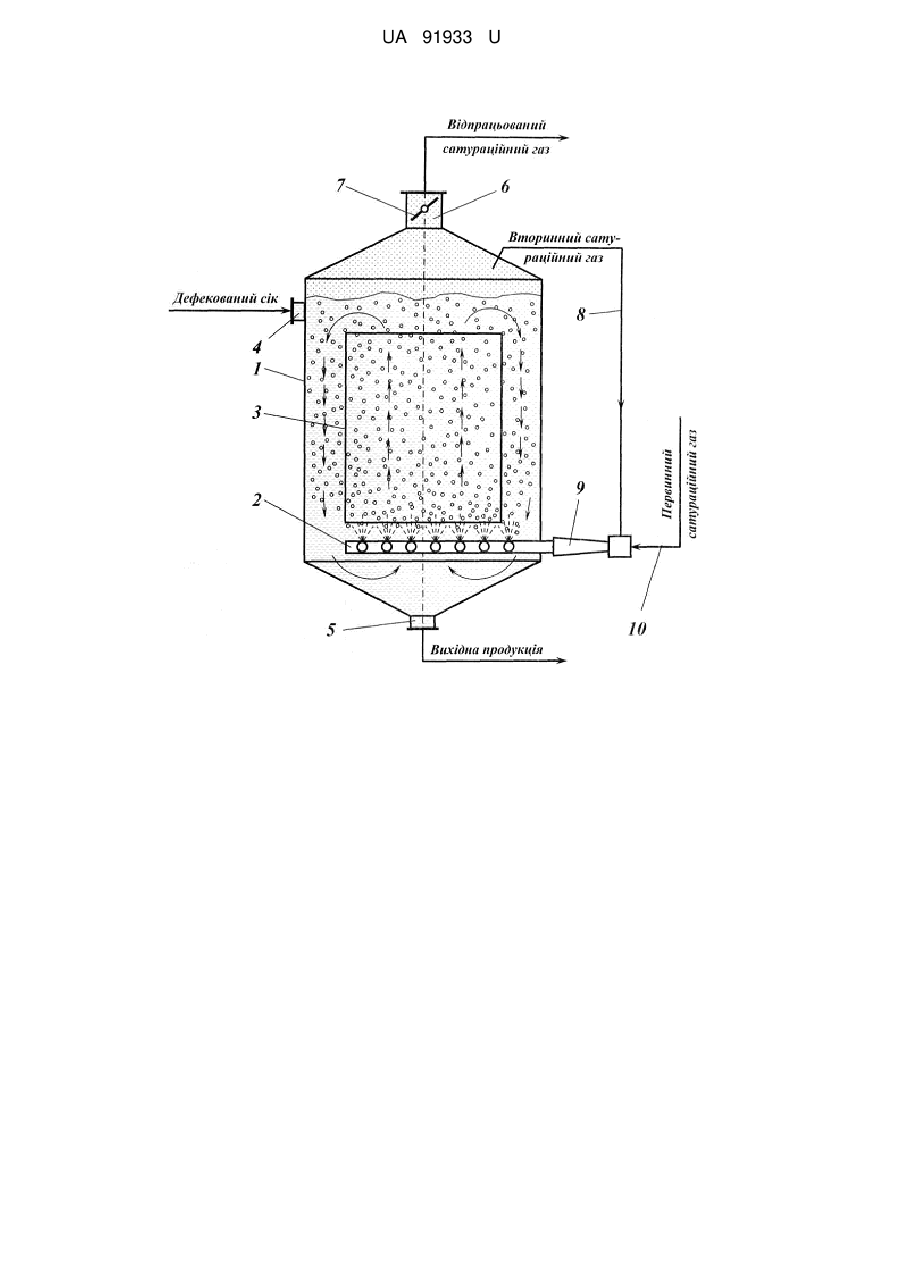

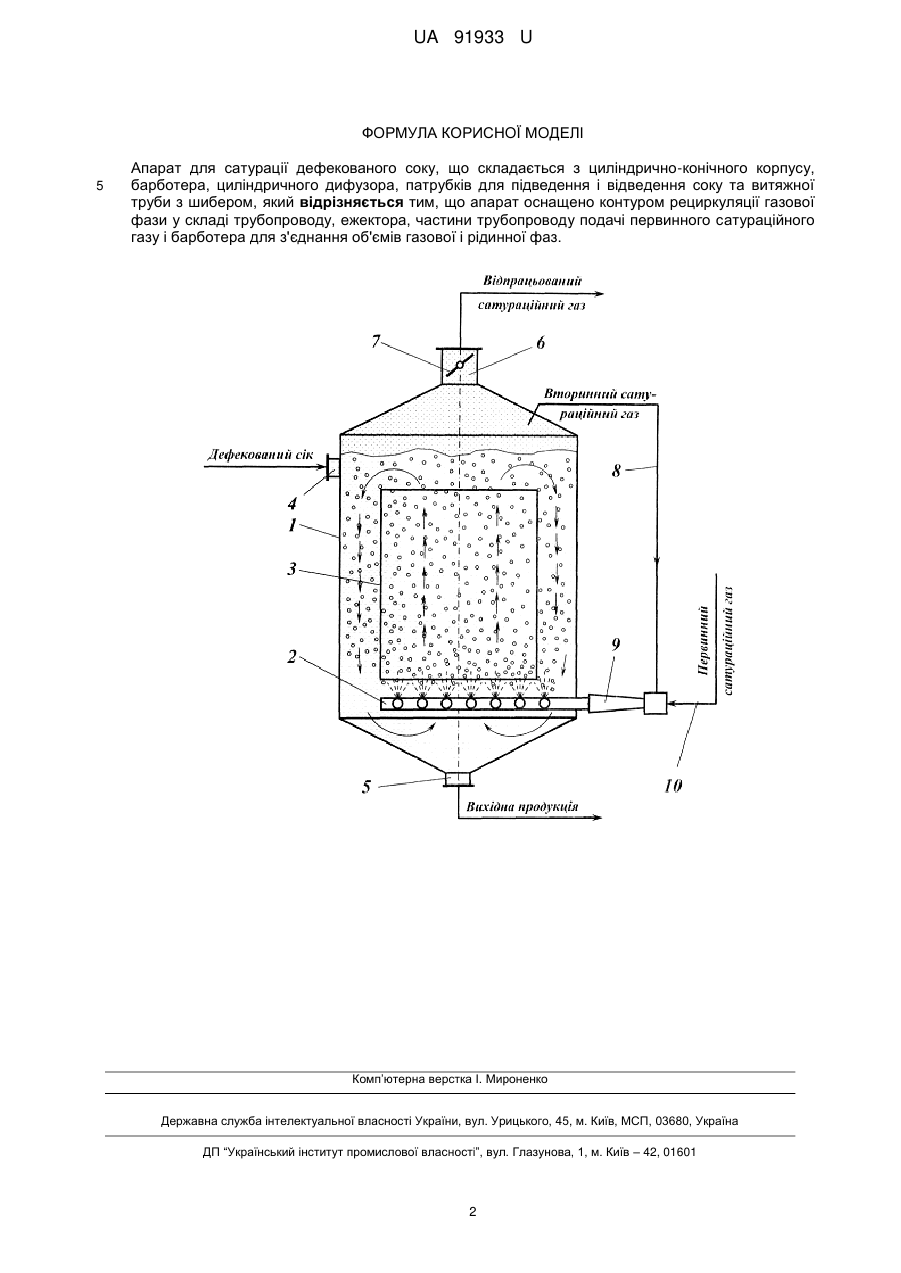

Реферат: UA 91933 U UA 91933 U 5 10 15 20 25 30 35 40 45 50 55 Апарат належить до технологічного обладнання, яке призначене для сатурації дефекованого соку, і може бути використаний у цукровій промисловості. Відомий апарат для сатурації дефекованого соку [В.О. Штангеев, В.Т. Кобер, Л.Г. Белостоцкий и др. Современные технологии и оборудование свеклосахарного производства. Ч.1. - К.: Цукор України, 2003. - стор. 312, рис. 5.34], який складається із циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Але вказаний апарат не забезпечує високого рівня використання СО 2 під час масообміну в газорідинному середовищі, можливості рівномірного та інтенсивного насичення сатураційним газом середовища та перемішування його в об'ємі циліндрично-конічного корпусу, і, як наслідок, підвищується рівень енерговитрат та витрат сатураційного газу та знижується якість вихідної продукції. В основу корисної моделі поставлена задача вдосконалення апарату для сатурації дефекованого соку шляхом зміни конструкції, що забезпечує високий рівень використання СО 2, інтенсифікацію масообмінних процесів, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Поставлена задача вирішується за рахунок того, що апарат для сатурації дефекованого соку складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Згідно з корисною моделлю апарат оснащено контуром рециркуляції газової фази у складі трубопроводу, ежектора, частини трубопроводу подачі первинного сатураційного газу і барботера для з'єднання об'ємів газової і рідинної фаз. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується, наступний. Оснащення апарата контуром рециркуляції газової фази у складі трубопроводу, ежектора, частини трубопроводу подачі первинного сатураційного газу і барботера для з'єднання об'ємів газової і рідинної фаз забезпечує повернення відпрацьованого діоксиду вуглецю у барботажну систему, інтенсифікацію масообмінних процесів, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано апарат для сатурації дефекованого соку. Апарат складається із циліндрично-конічного корпусу 1, барботера 2, циліндричного дифузора 3, патрубків підведення дефекованого соку 4 і відведення вихідної продукції 5, витяжної труби 6 з шибером 7, трубопроводу циркуляційного контуру 8, ежектора 9 та частини трубопроводу подачі первинного сатураційного газу 10. Апарат працює наступним чином. Дефекований сік по патрубку підведення дефекованого соку 4 надходить у циліндричноконічний корпус 1. Сатураційний газ через дифузор ежектора 9 подається в барботер 2, на виході з якого диспергується в дефекованому соку, утворюючи циркуляційний контур з висхідним газорідинним потоком в циліндричному дифузорі 3. Завдяки існуванню відносної швидкості диспергованої газової і рідинної фаз зростає ефект адсорбційного очищення дефекованого соку від нецукрів осадом карбонату кальцію. Необхідний для підтримання циркуляції потенціал циркуляційного газорідинного контуру забезпечується газовим потоком, у зв'язку з чим диспергована газова фаза не поглинається розчином і має місце утворення надрідинного газового об'єму, який більше ніж на 95 % складається з СО2. Для майже повного обмеження скидання останнього у навколишнє середовище, економічного використання діоксиду вуглецю та інтенсифікації масообмінних процесів у середовищі газова фаза трубопроводом 8 підводиться до ежектора 9, стискається ним і разом з первинним сатураційним газом, який надходить по трубопроводу 10, подається в барботер. При небалансі вхідного потоку СО2 та зв'язаного діоксиду вуглецю невикористаний СО 2 потрапляє у витяжну трубу 6 з шибером 7 і виводиться з апарата. Після закінчення технологічного процесу вихідна продукція виводиться з апарата через патрубок відведення вихідної продукції 5. Технічний результат полягає в забезпеченні високого рівня використання СО 2, інтенсифікації масообмінних процесів, зниженні рівня енерговитрат і витрат сатураційного газу та покращенні якості вихідної продукції. 1 UA 91933 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Апарат для сатурації дефекованого соку, що складається з циліндрично-конічного корпусу, барботера, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером, який відрізняється тим, що апарат оснащено контуром рециркуляції газової фази у складі трубопроводу, ежектора, частини трубопроводу подачі первинного сатураційного газу і барботера для з'єднання об'ємів газової і рідинної фаз. Комп’ютерна верстка І. Мироненко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
