Апарат для сатурації дефекованого соку

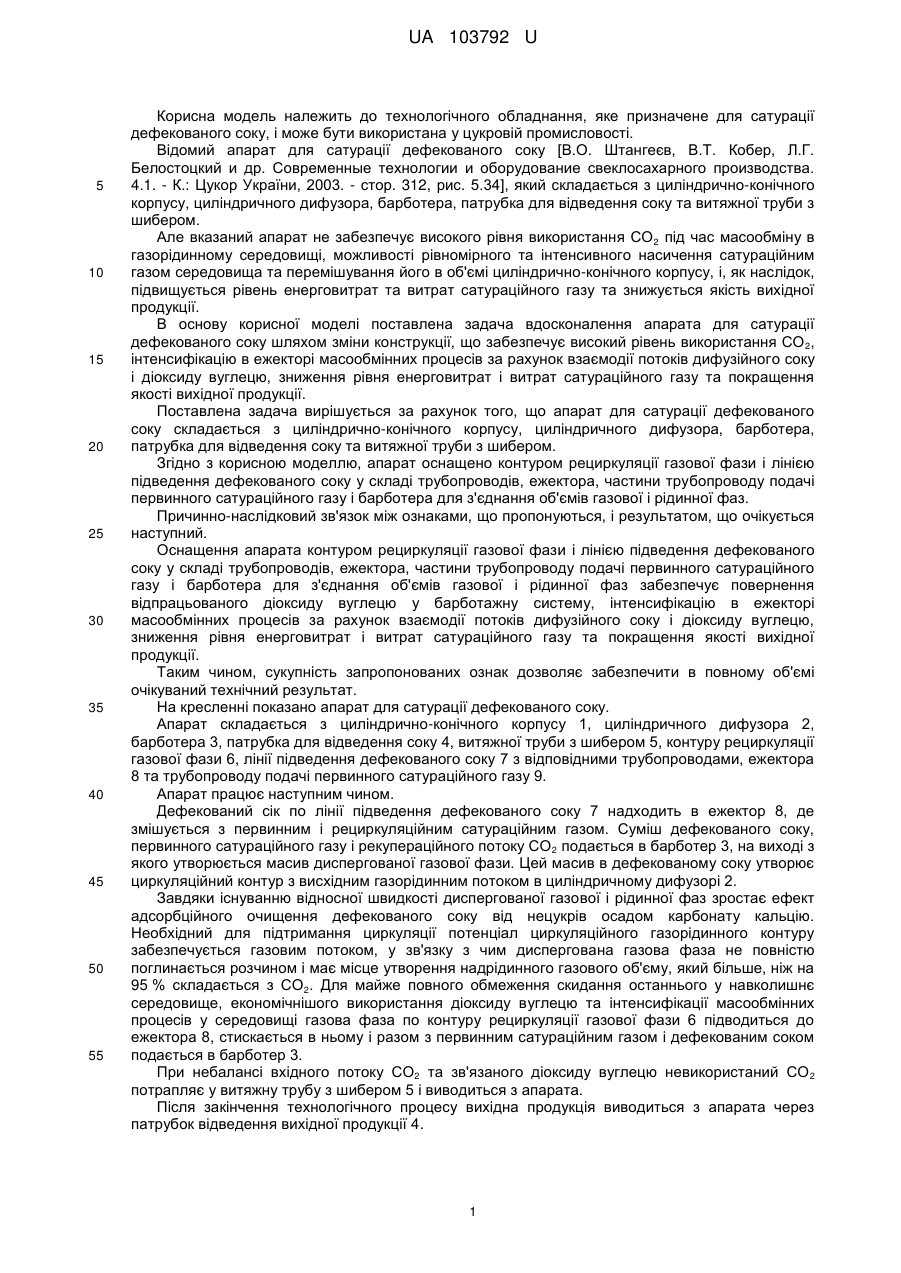

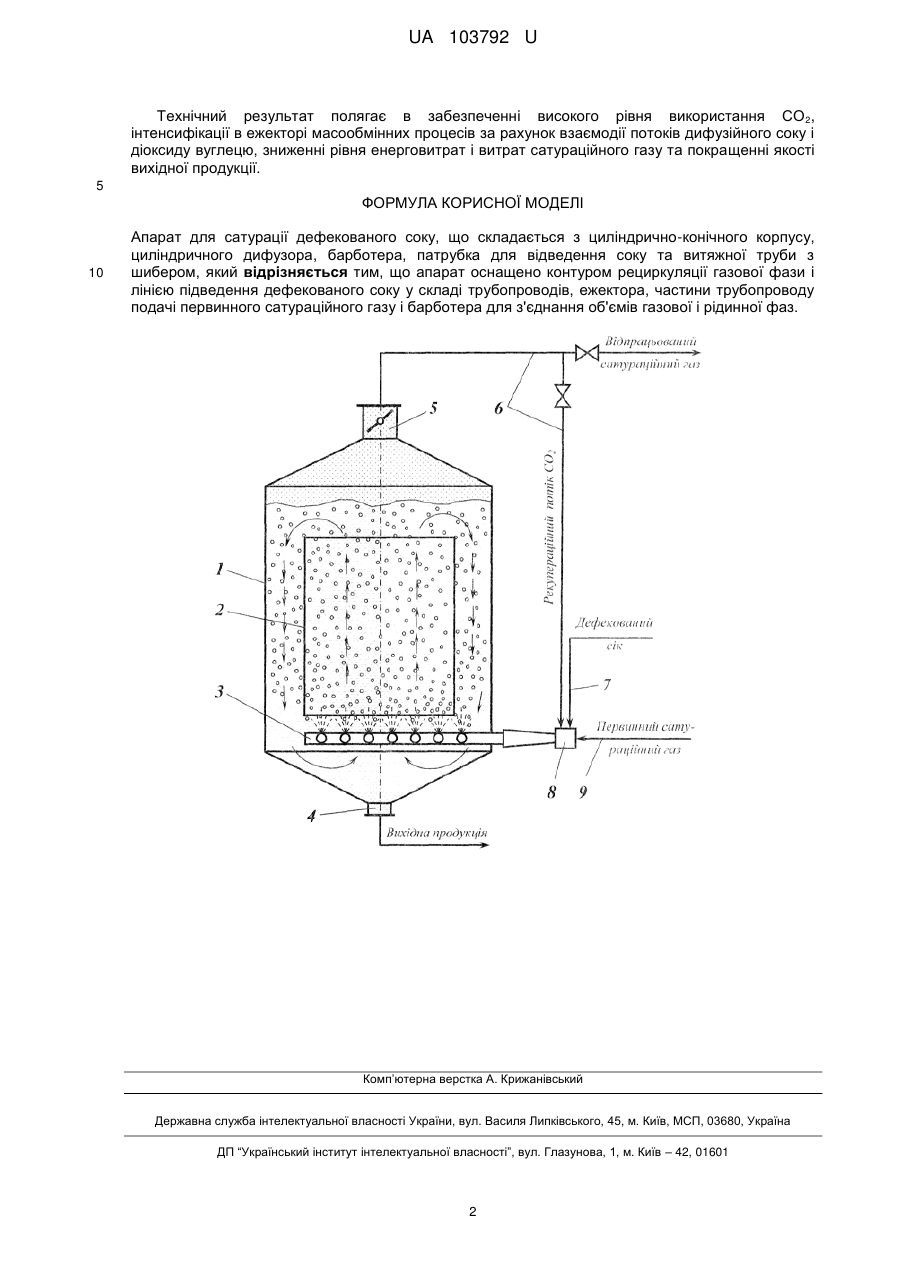

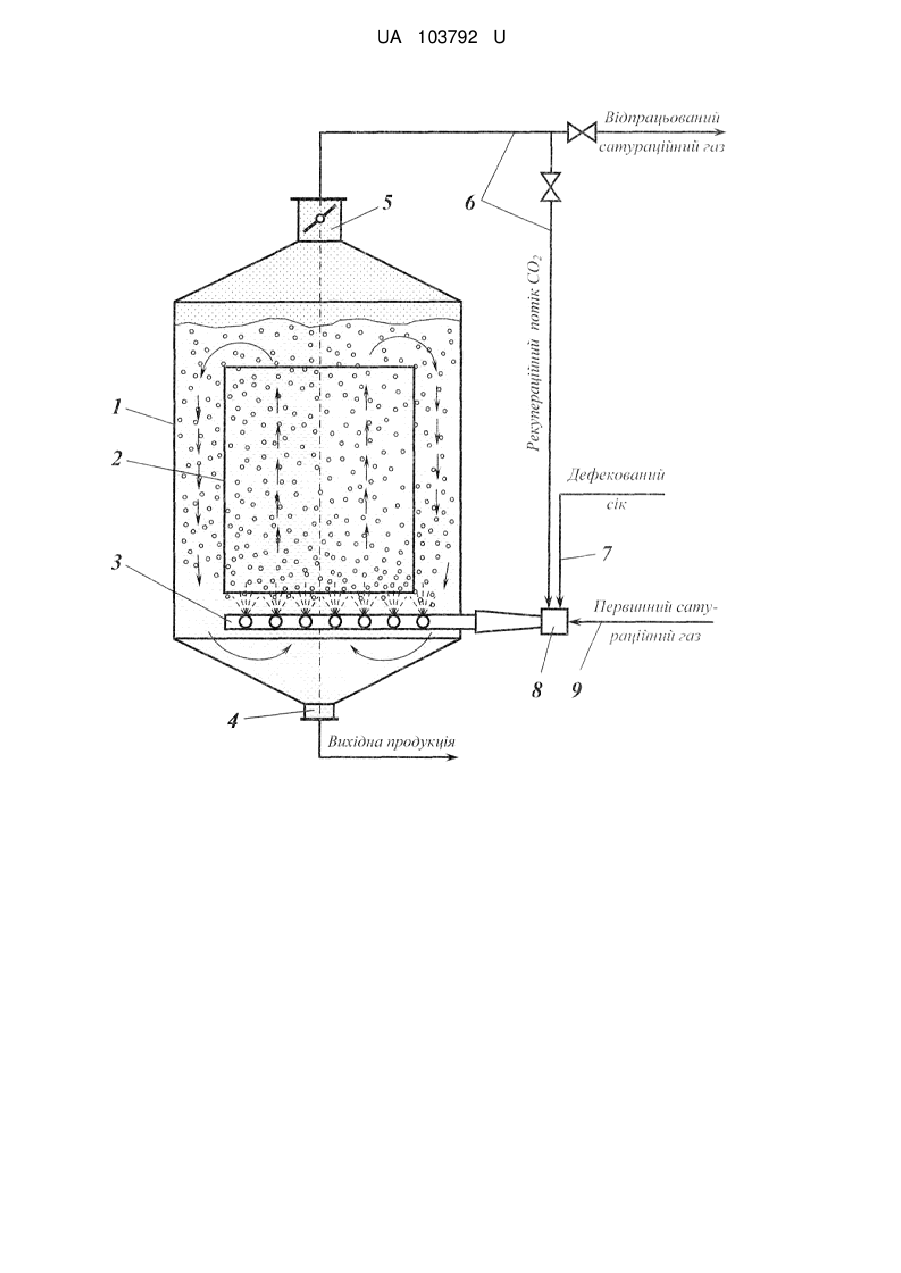

Реферат: UA 103792 U UA 103792 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до технологічного обладнання, яке призначене для сатурації дефекованого соку, і може бути використана у цукровій промисловості. Відомий апарат для сатурації дефекованого соку [В.О. Штангеєв, В.Т. Кобер, Л.Г. Белостоцкий и др. Современные технологии и оборудование свеклосахарного производства. 4.1. - К.: Цукор України, 2003. - стор. 312, рис. 5.34], який складається з циліндрично-конічного корпусу, циліндричного дифузора, барботера, патрубка для відведення соку та витяжної труби з шибером. Але вказаний апарат не забезпечує високого рівня використання СО 2 під час масообміну в газорідинному середовищі, можливості рівномірного та інтенсивного насичення сатураційним газом середовища та перемішування його в об'ємі циліндрично-конічного корпусу, і, як наслідок, підвищується рівень енерговитрат та витрат сатураційного газу та знижується якість вихідної продукції. В основу корисної моделі поставлена задача вдосконалення апарата для сатурації дефекованого соку шляхом зміни конструкції, що забезпечує високий рівень використання СО 2, інтенсифікацію в ежекторі масообмінних процесів за рахунок взаємодії потоків дифузійного соку і діоксиду вуглецю, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Поставлена задача вирішується за рахунок того, що апарат для сатурації дефекованого соку складається з циліндрично-конічного корпусу, циліндричного дифузора, барботера, патрубка для відведення соку та витяжної труби з шибером. Згідно з корисною моделлю, апарат оснащено контуром рециркуляції газової фази і лінією підведення дефекованого соку у складі трубопроводів, ежектора, частини трубопроводу подачі первинного сатураційного газу і барботера для з'єднання об'ємів газової і рідинної фаз. Причинно-наслідковий зв'язок між ознаками, що пропонуються, і результатом, що очікується наступний. Оснащення апарата контуром рециркуляції газової фази і лінією підведення дефекованого соку у складі трубопроводів, ежектора, частини трубопроводу подачі первинного сатураційного газу і барботера для з'єднання об'ємів газової і рідинної фаз забезпечує повернення відпрацьованого діоксиду вуглецю у барботажну систему, інтенсифікацію в ежекторі масообмінних процесів за рахунок взаємодії потоків дифузійного соку і діоксиду вуглецю, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Таким чином, сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На кресленні показано апарат для сатурації дефекованого соку. Апарат складається з циліндрично-конічного корпусу 1, циліндричного дифузора 2, барботера 3, патрубка для відведення соку 4, витяжної труби з шибером 5, контуру рециркуляції газової фази 6, лінії підведення дефекованого соку 7 з відповідними трубопроводами, ежектора 8 та трубопроводу подачі первинного сатураційного газу 9. Апарат працює наступним чином. Дефекований сік по лінії підведення дефекованого соку 7 надходить в ежектор 8, де змішується з первинним і рециркуляційним сатураційним газом. Суміш дефекованого соку, первинного сатураційного газу і рекупераційного потоку СО 2 подається в барботер 3, на виході з якого утворюється масив диспергованої газової фази. Цей масив в дефекованому соку утворює циркуляційний контур з висхідним газорідинним потоком в циліндричному дифузорі 2. Завдяки існуванню відносної швидкості диспергованої газової і рідинної фаз зростає ефект адсорбційного очищення дефекованого соку від нецукрів осадом карбонату кальцію. Необхідний для підтримання циркуляції потенціал циркуляційного газорідинного контуру забезпечується газовим потоком, у зв'язку з чим диспергована газова фаза не повністю поглинається розчином і має місце утворення надрідинного газового об'єму, який більше, ніж на 95 % складається з СО2. Для майже повного обмеження скидання останнього у навколишнє середовище, економічнішого використання діоксиду вуглецю та інтенсифікації масообмінних процесів у середовищі газова фаза по контуру рециркуляції газової фази 6 підводиться до ежектора 8, стискається в ньому і разом з первинним сатураційним газом і дефекованим соком подається в барботер 3. При небалансі вхідного потоку СО2 та зв'язаного діоксиду вуглецю невикористаний СО 2 потрапляє у витяжну трубу з шибером 5 і виводиться з апарата. Після закінчення технологічного процесу вихідна продукція виводиться з апарата через патрубок відведення вихідної продукції 4. 1 UA 103792 U Технічний результат полягає в забезпеченні високого рівня використання СО 2, інтенсифікації в ежекторі масообмінних процесів за рахунок взаємодії потоків дифузійного соку і діоксиду вуглецю, зниженні рівня енерговитрат і витрат сатураційного газу та покращенні якості вихідної продукції. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Апарат для сатурації дефекованого соку, що складається з циліндрично-конічного корпусу, циліндричного дифузора, барботера, патрубка для відведення соку та витяжної труби з шибером, який відрізняється тим, що апарат оснащено контуром рециркуляції газової фази і лінією підведення дефекованого соку у складі трубопроводів, ежектора, частини трубопроводу подачі первинного сатураційного газу і барботера для з'єднання об'ємів газової і рідинної фаз. Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
