Апарат для сатурації дефекованого соку

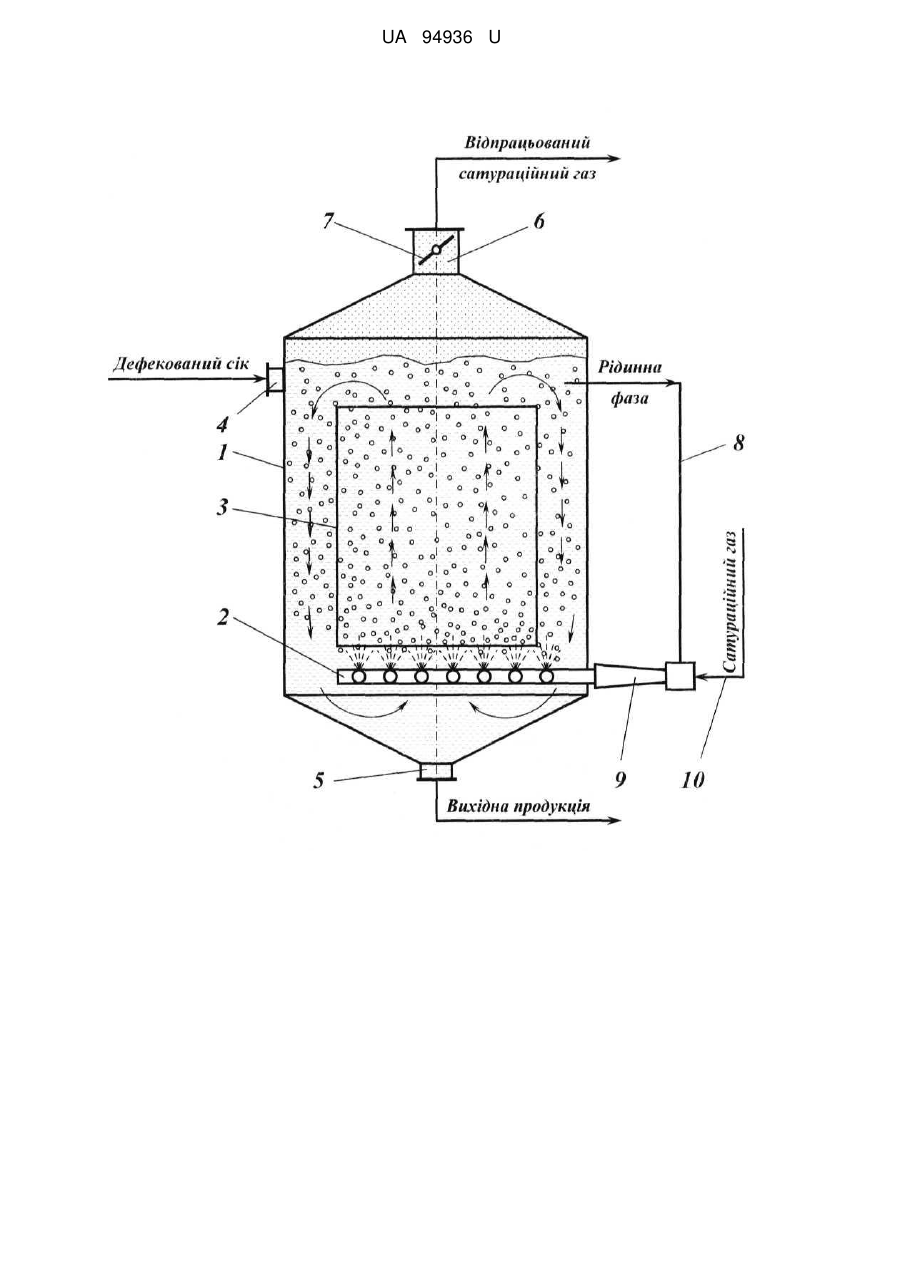

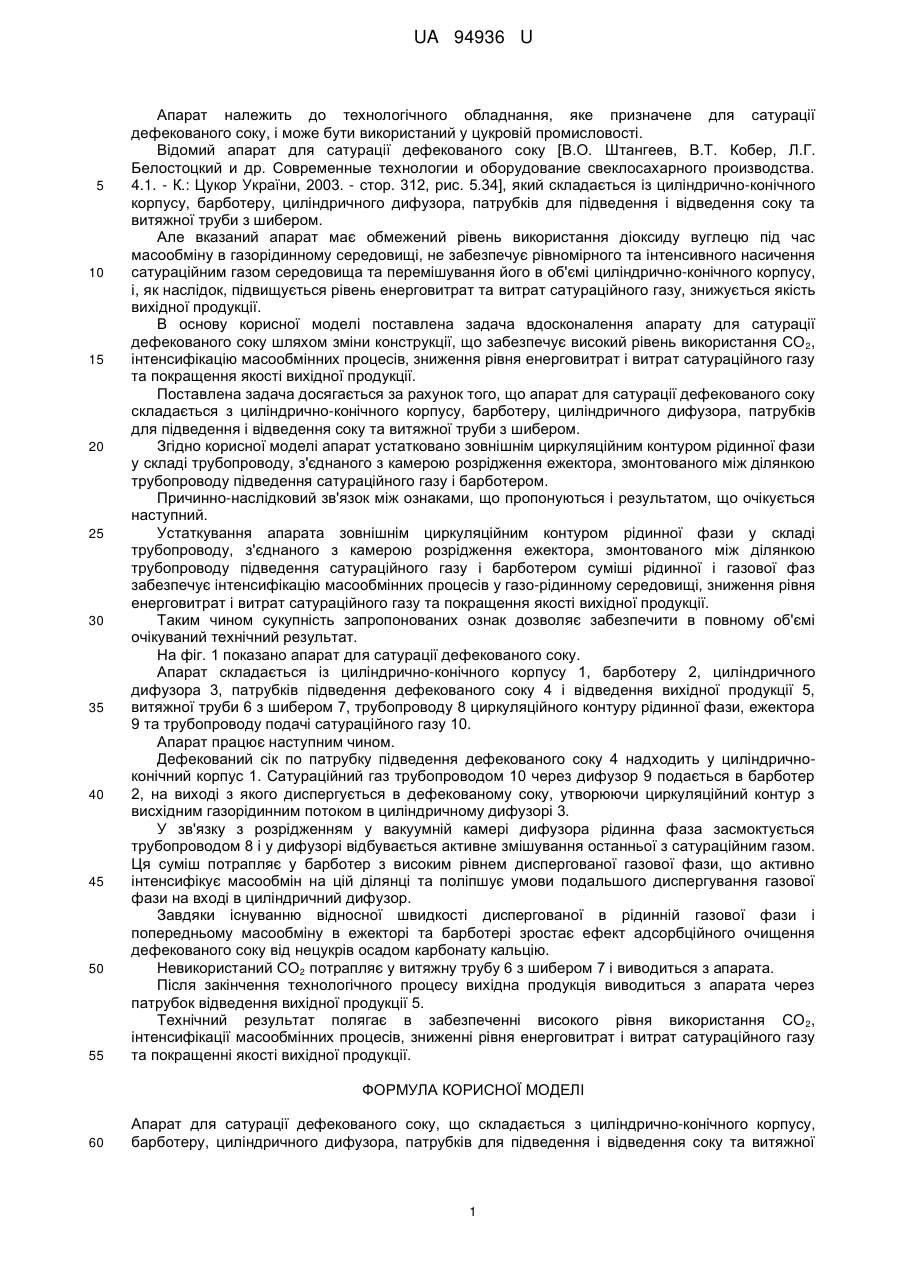

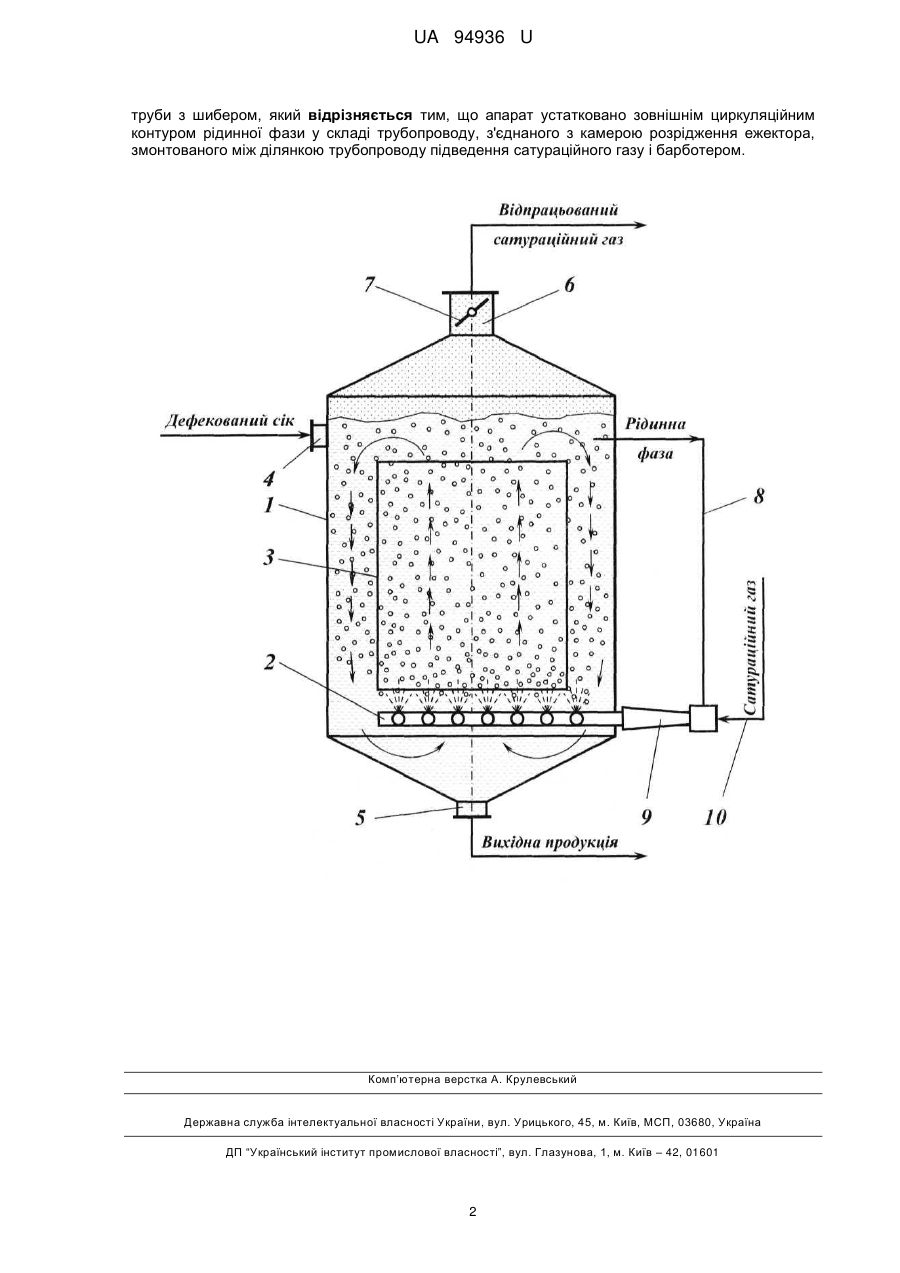

Реферат: UA 94936 U UA 94936 U 5 10 15 20 25 30 35 40 45 50 55 Апарат належить до технологічного обладнання, яке призначене для сатурації дефекованого соку, і може бути використаний у цукровій промисловості. Відомий апарат для сатурації дефекованого соку [В.О. Штангеев, В.Т. Кобер, Л.Г. Белостоцкий и др. Современные технологии и оборудование свеклосахарного производства. 4.1. - К.: Цукор України, 2003. - стор. 312, рис. 5.34], який складається із циліндрично-конічного корпусу, барботеру, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Але вказаний апарат має обмежений рівень використання діоксиду вуглецю під час масообміну в газорідинному середовищі, не забезпечує рівномірного та інтенсивного насичення сатураційним газом середовища та перемішування його в об'ємі циліндрично-конічного корпусу, і, як наслідок, підвищується рівень енерговитрат та витрат сатураційного газу, знижується якість вихідної продукції. В основу корисної моделі поставлена задача вдосконалення апарату для сатурації дефекованого соку шляхом зміни конструкції, що забезпечує високий рівень використання СО 2, інтенсифікацію масообмінних процесів, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Поставлена задача досягається за рахунок того, що апарат для сатурації дефекованого соку складається з циліндрично-конічного корпусу, барботеру, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної труби з шибером. Згідно корисної моделі апарат устатковано зовнішнім циркуляційним контуром рідинної фази у складі трубопроводу, з'єднаного з камерою розрідження ежектора, змонтованого між ділянкою трубопроводу підведення сатураційного газу і барботером. Причинно-наслідковий зв'язок між ознаками, що пропонуються і результатом, що очікується наступний. Устаткування апарата зовнішнім циркуляційним контуром рідинної фази у складі трубопроводу, з'єднаного з камерою розрідження ежектора, змонтованого між ділянкою трубопроводу підведення сатураційного газу і барботером суміші рідинної і газової фаз забезпечує інтенсифікацію масообмінних процесів у газо-рідинному середовищі, зниження рівня енерговитрат і витрат сатураційного газу та покращення якості вихідної продукції. Таким чином сукупність запропонованих ознак дозволяє забезпечити в повному об'ємі очікуваний технічний результат. На фіг. 1 показано апарат для сатурації дефекованого соку. Апарат складається із циліндрично-конічного корпусу 1, барботеру 2, циліндричного дифузора 3, патрубків підведення дефекованого соку 4 і відведення вихідної продукції 5, витяжної труби 6 з шибером 7, трубопроводу 8 циркуляційного контуру рідинної фази, ежектора 9 та трубопроводу подачі сатураційного газу 10. Апарат працює наступним чином. Дефекований сік по патрубку підведення дефекованого соку 4 надходить у циліндричноконічний корпус 1. Сатураційний газ трубопроводом 10 через дифузор 9 подається в барботер 2, на виході з якого диспергується в дефекованому соку, утворюючи циркуляційний контур з висхідним газорідинним потоком в циліндричному дифузорі 3. У зв'язку з розрідженням у вакуумній камері дифузора рідинна фаза засмоктується трубопроводом 8 і у дифузорі відбувається активне змішування останньої з сатураційним газом. Ця суміш потрапляє у барботер з високим рівнем диспергованої газової фази, що активно інтенсифікує масообмін на цій ділянці та поліпшує умови подальшого диспергування газової фази на вході в циліндричний дифузор. Завдяки існуванню відносної швидкості диспергованої в рідинній газової фази і попередньому масообміну в ежекторі та барботері зростає ефект адсорбційного очищення дефекованого соку від нецукрів осадом карбонату кальцію. Невикористаний СО2 потрапляє у витяжну трубу 6 з шибером 7 і виводиться з апарата. Після закінчення технологічного процесу вихідна продукція виводиться з апарата через патрубок відведення вихідної продукції 5. Технічний результат полягає в забезпеченні високого рівня використання СО 2, інтенсифікації масообмінних процесів, зниженні рівня енерговитрат і витрат сатураційного газу та покращенні якості вихідної продукції. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Апарат для сатурації дефекованого соку, що складається з циліндрично-конічного корпусу, барботеру, циліндричного дифузора, патрубків для підведення і відведення соку та витяжної 1 UA 94936 U труби з шибером, який відрізняється тим, що апарат устатковано зовнішнім циркуляційним контуром рідинної фази у складі трубопроводу, з'єднаного з камерою розрідження ежектора, змонтованого між ділянкою трубопроводу підведення сатураційного газу і барботером. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
