Пристрій для полювання

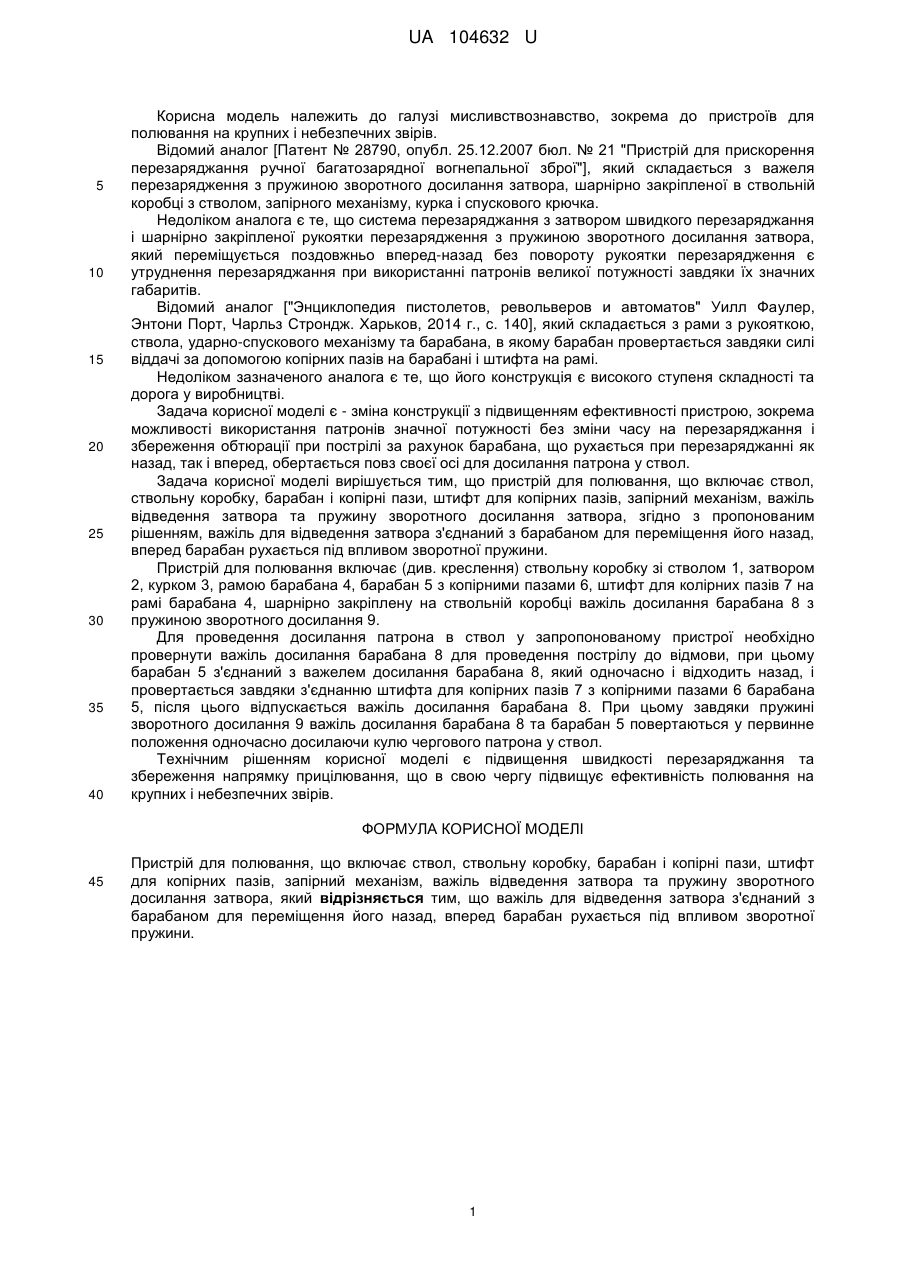

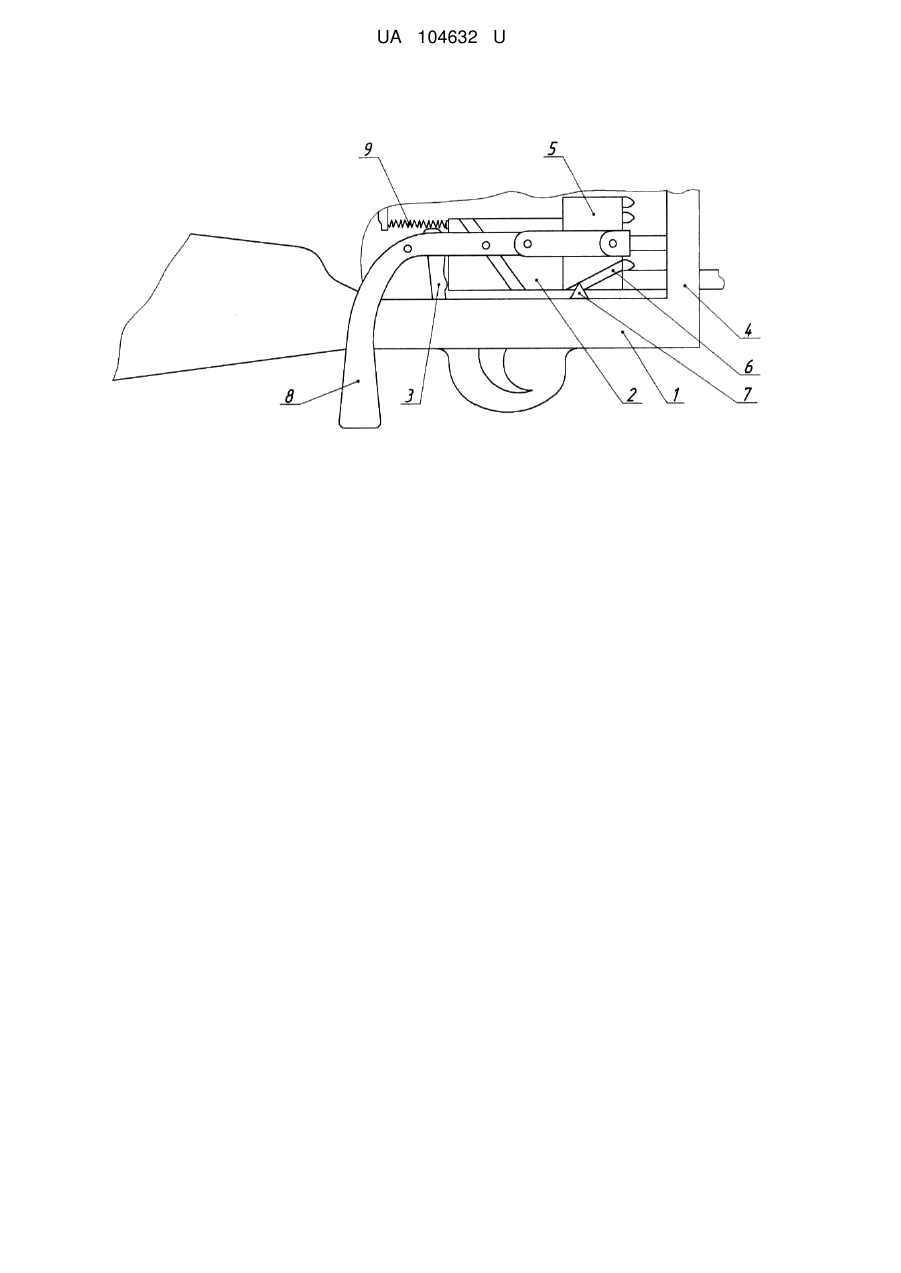

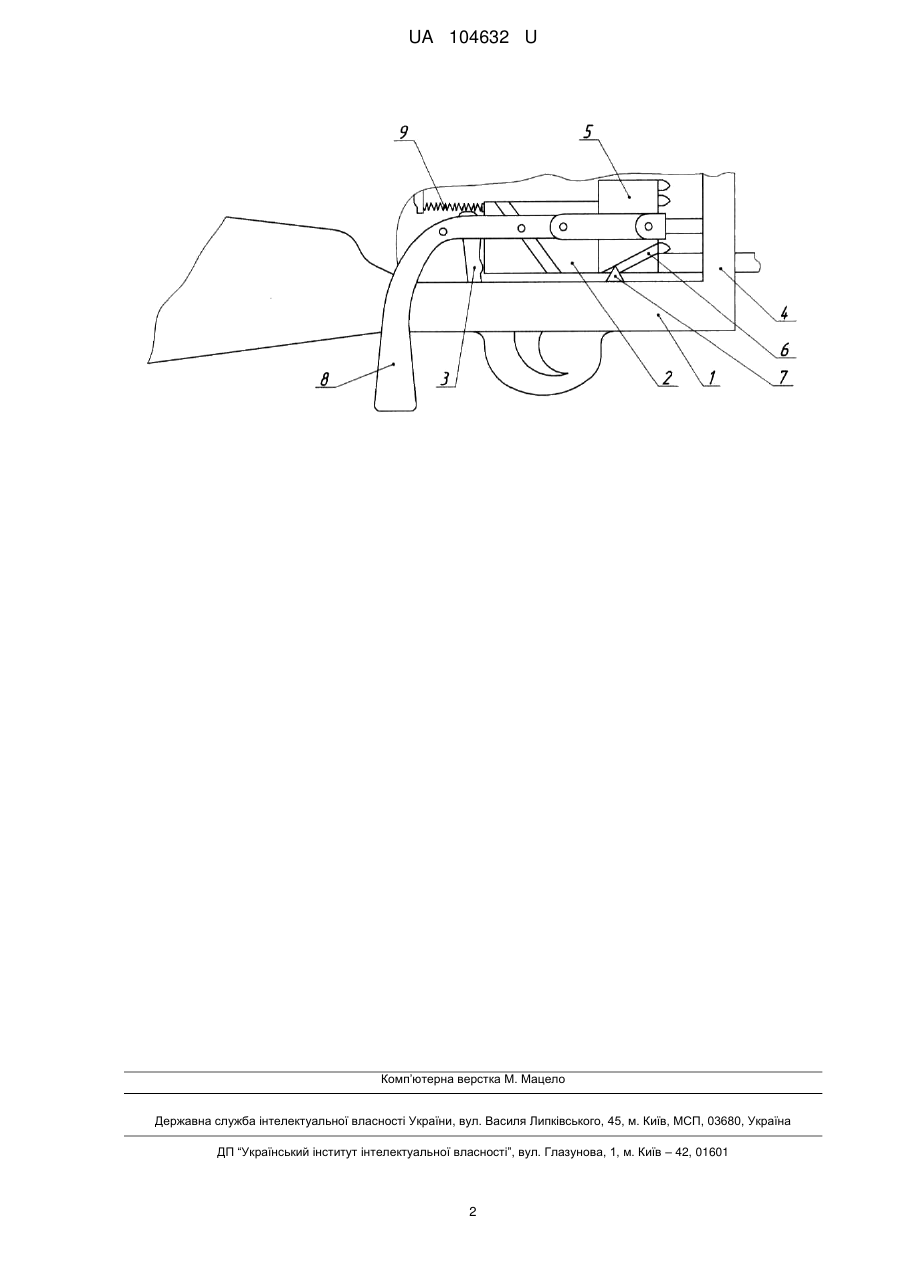

Реферат: Пристрій для полювання включає ствол, ствольну коробку, барабан і копірні пази, штифт для копірних пазів, запірний механізм, важіль відведення затвора та пружину зворотного досилання затвора. Важіль для відведення затвора з'єднаний з барабаном для переміщення його назад, вперед барабан рухається під впливом зворотної пружини. UA 104632 U (54) ПРИСТРІЙ ДЛЯ ПОЛЮВАННЯ UA 104632 U UA 104632 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі мисливствознавство, зокрема до пристроїв для полювання на крупних і небезпечних звірів. Відомий аналог [Патент № 28790, опубл. 25.12.2007 бюл. № 21 "Пристрій для прискорення перезаряджання ручної багатозарядної вогнепальної зброї"], який складається з важеля перезарядження з пружиною зворотного досилання затвора, шарнірно закріпленої в ствольній коробці з стволом, запірного механізму, курка і спускового крючка. Недоліком аналога є те, що система перезаряджання з затвором швидкого перезаряджання і шарнірно закріпленої рукоятки перезарядження з пружиною зворотного досилання затвора, який переміщується поздовжньо вперед-назад без повороту рукоятки перезарядження є утруднення перезаряджання при використанні патронів великої потужності завдяки їх значних габаритів. Відомий аналог ["Энциклопедия пистолетов, револьверов и автоматов" Уилл Фаулер, Энтони Порт, Чарльз Строндж. Харьков, 2014 г., с. 140], який складається з рами з рукояткою, ствола, ударно-спускового механізму та барабана, в якому барабан провертається завдяки силі віддачі за допомогою копірних пазів на барабані і штифта на рамі. Недоліком зазначеного аналога є те, що його конструкція є високого ступеня складності та дорога у виробництві. Задача корисної моделі є - зміна конструкції з підвищенням ефективності пристрою, зокрема можливості використання патронів значної потужності без зміни часу на перезаряджання і збереження обтюрації при пострілі за рахунок барабана, що рухається при перезаряджанні як назад, так і вперед, обертається повз своєї осі для досилання патрона у ствол. Задача корисної моделі вирішується тим, що пристрій для полювання, що включає ствол, ствольну коробку, барабан і копірні пази, штифт для копірних пазів, запірний механізм, важіль відведення затвора та пружину зворотного досилання затвора, згідно з пропонованим рішенням, важіль для відведення затвора з'єднаний з барабаном для переміщення його назад, вперед барабан рухається під впливом зворотної пружини. Пристрій для полювання включає (див. креслення) ствольну коробку зі стволом 1, затвором 2, курком 3, рамою барабана 4, барабан 5 з копірними пазами 6, штифт для колірних пазів 7 на рамі барабана 4, шарнірно закріплену на ствольній коробці важіль досилання барабана 8 з пружиною зворотного досилання 9. Для проведення досилання патрона в ствол у запропонованому пристрої необхідно провернути важіль досилання барабана 8 для проведення пострілу до відмови, при цьому барабан 5 з'єднаний з важелем досилання барабана 8, який одночасно і відходить назад, і провертається завдяки з'єднанню штифта для копірних пазів 7 з копірними пазами 6 барабана 5, після цього відпускається важіль досилання барабана 8. При цьому завдяки пружині зворотного досилання 9 важіль досилання барабана 8 та барабан 5 повертаються у первинне положення одночасно досилаючи кулю чергового патрона у ствол. Технічним рішенням корисної моделі є підвищення швидкості перезаряджання та збереження напрямку прицілювання, що в свою чергу підвищує ефективність полювання на крупних і небезпечних звірів. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій для полювання, що включає ствол, ствольну коробку, барабан і копірні пази, штифт для копірних пазів, запірний механізм, важіль відведення затвора та пружину зворотного досилання затвора, який відрізняється тим, що важіль для відведення затвора з'єднаний з барабаном для переміщення його назад, вперед барабан рухається під впливом зворотної пружини. 1 UA 104632 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
