Душова насадка з фільтром

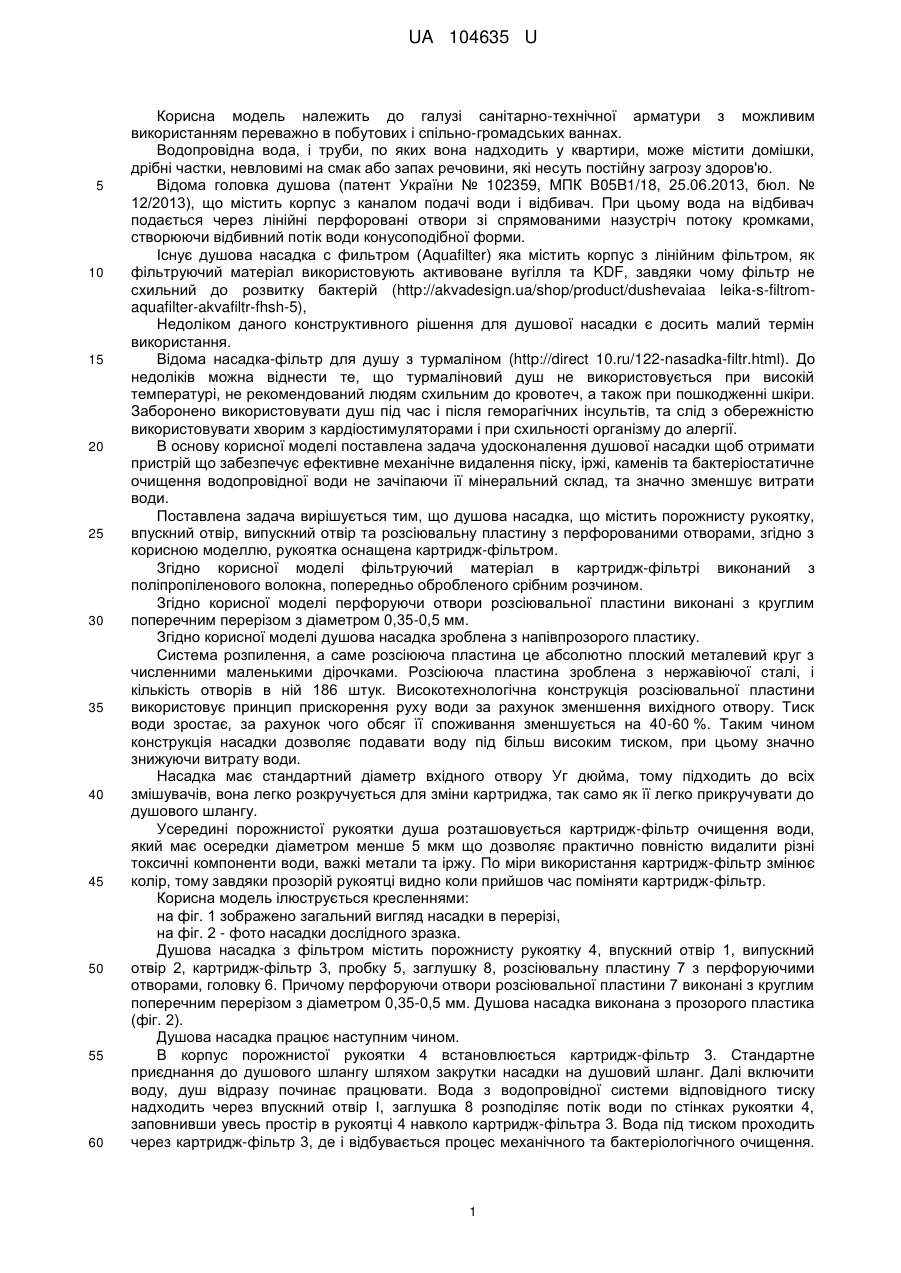

Реферат: Душова насадка з фільтром містить порожнисту рукоятку, впускний та випускний отвори, розсіювальну пластину з перфорованими отворами. Рукоятка оснащена змінним картриджфільтром. UA 104635 U (54) ДУШОВА НАСАДКА З ФІЛЬТРОМ UA 104635 U UA 104635 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі санітарно-технічної арматури з можливим використанням переважно в побутових і спільно-громадських ваннах. Водопровідна вода, і труби, по яких вона надходить у квартири, може містити домішки, дрібні частки, невловимі на смак або запах речовини, які несуть постійну загрозу здоров'ю. Відома головка душова (патент України № 102359, МПК B05B1/18, 25.06.2013, бюл. № 12/2013), що містить корпус з каналом подачі води і відбивач. При цьому вода на відбивач подається через лінійні перфоровані отвори зі спрямованими назустріч потоку кромками, створюючи відбивний потік води конусоподібної форми. Існує душова насадка с фильтром (Aquafilter) яка містить корпус з лінійним фільтром, як фільтруючий матеріал використовують активоване вугілля та KDF, завдяки чому фільтр не схильний до розвитку бактерій (http://akvadesign.ua/shop/product/dushevaiaa leika-s-filtromaquafilter-akvafiltr-fhsh-5), Недоліком даного конструктивного рішення для душової насадки є досить малий термін використання. Відома насадка-фільтр для душу з турмаліном (http://direct 10.ru/122-nasadka-filtr.html). До недоліків можна віднести те, що турмаліновий душ не використовується при високій температурі, не рекомендований людям схильним до кровотеч, а також при пошкодженні шкіри. Заборонено використовувати душ під час і після геморагічних інсультів, та слід з обережністю використовувати хворим з кардіостимуляторами і при схильності організму до алергії. В основу корисної моделі поставлена задача удосконалення душової насадки щоб отримати пристрій що забезпечує ефективне механічне видалення піску, іржі, каменів та бактеріостатичне очищення водопровідної води не зачіпаючи її мінеральний склад, та значно зменшує витрати води. Поставлена задача вирішується тим, що душова насадка, що містить порожнисту рукоятку, впускний отвір, випускний отвір та розсіювальну пластину з перфорованими отворами, згідно з корисною моделлю, рукоятка оснащена картридж-фільтром. Згідно корисної моделі фільтруючий матеріал в картридж-фільтрі виконаний з поліпропіленового волокна, попередньо обробленого срібним розчином. Згідно корисної моделі перфоруючи отвори розсіювальної пластини виконані з круглим поперечним перерізом з діаметром 0,35-0,5 мм. Згідно корисної моделі душова насадка зроблена з напівпрозорого пластику. Система розпилення, а саме розсіююча пластина це абсолютно плоский металевий круг з численними маленькими дірочками. Розсіююча пластина зроблена з нержавіючої сталі, і кількість отворів в ній 186 штук. Високотехнологічна конструкція розсіювальної пластини використовує принцип прискорення руху води за рахунок зменшення вихідного отвору. Тиск води зростає, за рахунок чого обсяг її споживання зменшується на 40-60 %. Таким чином конструкція насадки дозволяє подавати воду під більш високим тиском, при цьому значно знижуючи витрату води. Насадка має стандартний діаметр вхідного отвору Уг дюйма, тому підходить до всіх змішувачів, вона легко розкручується для зміни картриджа, так само як її легко прикручувати до душового шлангу. Усередині порожнистої рукоятки душа розташовується картридж-фільтр очищення води, який має осередки діаметром менше 5 мкм що дозволяє практично повністю видалити різні токсичні компоненти води, важкі метали та іржу. По міри використання картридж-фільтр змінює колір, тому завдяки прозорій рукоятці видно коли прийшов час поміняти картридж-фільтр. Корисна модель ілюструється кресленнями: на фіг. 1 зображено загальний вигляд насадки в перерізі, на фіг. 2 - фото насадки дослідного зразка. Душова насадка з фільтром містить порожнисту рукоятку 4, впускний отвір 1, випускний отвір 2, картридж-фільтр 3, пробку 5, заглушку 8, розсіювальну пластину 7 з перфоруючими отворами, головку 6. Причому перфоруючи отвори розсіювальної пластини 7 виконані з круглим поперечним перерізом з діаметром 0,35-0,5 мм. Душова насадка виконана з прозорого пластика (фіг. 2). Душова насадка працює наступним чином. В корпус порожнистої рукоятки 4 встановлюється картридж-фільтр 3. Стандартне приєднання до душового шлангу шляхом закрутки насадки на душовий шланг. Далі включити воду, душ відразу починає працювати. Вода з водопровідної системи відповідного тиску надходить через впускний отвір І, заглушка 8 розподіляє потік води по стінках рукоятки 4, заповнивши увесь простір в рукоятці 4 навколо картридж-фільтра 3. Вода під тиском проходить через картридж-фільтр 3, де і відбувається процес механічного та бактеріологічного очищення. 1 UA 104635 U 5 10 15 Потім очищена вода проходить через пробку 5, надходить у головку 6 і вже в голівці через розсіювальну пластину 7 виходить назовні за допомогою прохідних перфорованих отворів діаметром 0,35 мм. Завдяки такому діаметру, а саме за рахунок маленького прохідного отвору, витрата води значно менше в порівнянні з іншими душовими насадками. В результаті отримуємо ідеально чисту воду, насичену мінералами та мікроелементами. На фіг. 2 представлена модернізована душова насадка з фільтром. Таким чином насадка з фільтром служить для механічного видалення піску, іржі, каменів та бактеріостатичного очищення водопровідної води, завдяки попередній обробці сріблом. Насадка завдяки фільтру ліквідує хлор у воді, а також всілякі бактерії, важкі метали і солі жорсткості, також вона формує ідеальний рН води і збагачує її негативними іонами не зачіпаючи мінеральний склад води. Вода такого складу має ряд корисних якостей: вона активно стимулює імунну систему організму, має антиоксидантні властивості, запобігає окисленню організму і що дуже важливо - є профілактичним засобом онкологічних захворювань. Ця насадка забезпечує простоту установки і компактність, сумісність з будь-яким типом сучасної душової системи, легкість заміни фільтра, економію витрати води. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 20 25 1. Душова насадка з фільтром, що містить порожнисту рукоятку, впускний та випускний отвори, розсіювальну пластину з перфоруючими отворами, яка відрізняється тим, що рукоятка оснащена змінним картридж-фільтром. 2. Насадка за п. 1, яка відрізняється тим, що перфоруючи отвори розсіювальної пластини виконані з круглим поперечним перерізом з діаметром 0,35-0,5 мм. 3. Насадка за п. 1, яка відрізняється тим, що як фільтруючий матеріал в картридж-фільтрі використано поліпропіленове волокно, попередньо оброблене срібним розчином. 4. Насадка за п. 1, яка відрізняється тим, що насадка виконана з напівпрозорого пластику. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
