Склокристалічна полива

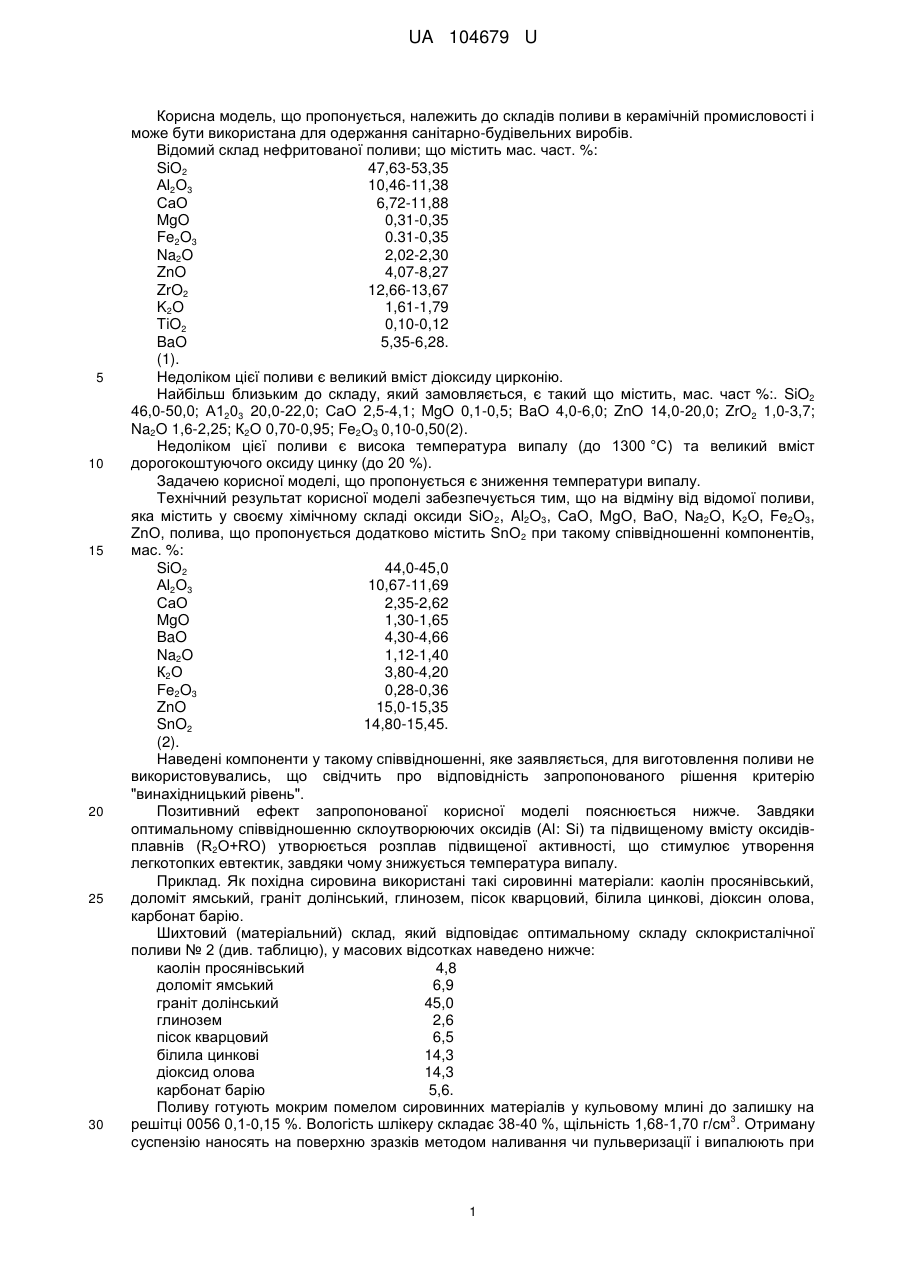

Реферат: Склокристалічна полива містить, мас. %: SiO2 44,0 – 45,0; Al2O3 10,67 – 11,69; CaO 2,35 – 2,62; MgO 1,30 – 1,65; BaO 4,30 – 4,66; Na2O 1,12 – 1,40; K2О 3,80 – 4,20; Fe2O3 0,28 – 0,36; ZnO 15,0 – 15,35; SnO2 14,80 – 15,45. UA 104679 U (54) СКЛОКРИСТАЛІЧНА ПОЛИВА UA 104679 U UA 104679 U 5 10 15 20 25 30 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості і може бути використана для одержання санітарно-будівельних виробів. Відомий склад нефритованої поливи; що містить мас. част. %: SiO2 47,63-53,35 Аl2О3 10,46-11,38 СаО 6,72-11,88 MgO 0,31-0,35 Fe2O3 0.31-0,35 Na2O 2,02-2,30 ZnO 4,07-8,27 ZrO2 12,66-13,67 K2O 1,61-1,79 TiO2 0,10-0,12 BaO 5,35-6,28. (1). Недоліком цієї поливи є великий вміст діоксиду цирконію. Найбільш близьким до складу, який замовляється, є такий що містить, мас. част %:. SiO2 46,0-50,0; А1203 20,0-22,0; СаО 2,5-4,1; MgO 0,1-0,5; BaO 4,0-6,0; ZnO 14,0-20,0; ZrO2 1,0-3,7; Na2O 1,6-2,25; К2О 0,70-0,95; Fe2O3 0,10-0,50(2). Недоліком цієї поливи є висока температура випалу (до 1300 °C) та великий вміст дорогокоштуючого оксиду цинку (до 20 %). Задачею корисної моделі, що пропонується є зниження температури випалу. Технічний результат корисної моделі забезпечується тим, що на відміну від відомої поливи, яка містить у своєму хімічному складі оксиди SiO 2, Al2O3, СаО, MgO, BaO, Na2O, K2O, Fe2O3, ZnO, полива, що пропонується додатково містить SnO2 при такому співвідношенні компонентів, мас. %: SiO2 44,0-45,0 Аl2О3 10,67-11,69 СаО 2,35-2,62 MgO 1,30-1,65 BaO 4,30-4,66 Na2O 1,12-1,40 К2О 3,80-4,20 Fe2O3 0,28-0,36 ZnO 15,0-15,35 SnO2 14,80-15,45. (2). Наведені компоненти у такому співвідношенні, яке заявляється, для виготовлення поливи не використовувались, що свідчить про відповідність запропонованого рішення критерію "винахідницький рівень". Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки оптимальному співвідношенню склоутворюючих оксидів (Al: Si) та підвищеному вмісту оксидівплавнів (R2O+RO) утворюється розплав підвищеної активності, що стимулює утворення легкотопких евтектик, завдяки чому знижується температура випалу. Приклад. Як похідна сировина використані такі сировинні матеріали: каолін просянівський, доломіт ямський, граніт долінський, глинозем, пісок кварцовий, білила цинкові, діоксин олова, карбонат барію. Шихтовий (матеріальний) склад, який відповідає оптимальному складу склокристалічної поливи № 2 (див. таблицю), у масових відсотках наведено нижче: каолін просянівський 4,8 доломіт ямський 6,9 граніт долінський 45,0 глинозем 2,6 пісок кварцовий 6,5 білила цинкові 14,3 діоксид олова 14,3 карбонат барію 5,6. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 38-40 %, щільність 1,68-1,70 г/см . Отриману суспензію наносять на поверхню зразків методом наливання чи пульверизації і випалюють при 1 UA 104679 U 5 максимальній температурі 1150 °C. Конкретні склади склокристалічної поливи та їх властивості наведено у таблиці. Як витікає з таблиці, запропоновані склади склокристалічної поливи дозволять знизити температуру випалу. В замежових складах поливи стається зрив досягаємого ефекту, а саме підвищується температура випалу. Таким чином, корисна модель, що пропонується, має перевагу у порівнянні з відомими складами полив. Таблиця Хімічний склад та властивості склокристалічної поливи, яка заявляється Оксиди SiO2 AL2O3 СаО MgO ВаО Na2O К2О Fe2O3 ZnO ZrO2 SnO2 прототип 46,0-50,0 20,0-22,0 2,50-4,10 0,10-0,50 4,0-6,0 1,60-2,25 0,70-0,95 0,10-0,50 14,0-20,0 1,0-3,70 Властивості: Температура випалу, °C 1200-1300 Термостійкість, теплозміни 12 -6 -1 5,0-5,32 ТКЛР, 10 град Блиск, % 65 Білизна, % 76-80 Не Кислотостійкість, % визначено Не Мікротвердість, МПа визначено 10 Масовий вміст оксидів, мас. % замежовий 1 2 3 46,75 45,0 44,12 44,0 8,67 10,67 11,57 11,69 2,92 2,62 2,49 2,35 1,20 1,30 1,50 1,65 4,86 4,66 4,57 4,30 1,0 1,12 1,20 1,40 4,40 4,20 3,94 3,80 0,20 0,28 0,31 0,36 16,0 15,35 15,14 15,0 14,0 14,80 15,16 15,45 замежовий 43,50 11,95 2,25 1,85 4,14 1,58 3,65 0,45 14,78 15,85 1170 11 6,21 64 74 1150 >12 6,06 66 74 1150 >12 6,08 65 75 1150 >12 5,96 65 76 1160 12 5,95 65 76 99,11 99,21 99,30 99,12 99,0 7790 7820 7800 7800 7790 Джерела інформації: 1. А.С. СССР № 1440902, Б.И. № 44, 1988. 2. А.С. СССР № 1728206, Б.И. № 15, 1992. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Склокристалічна полива, що містить SiO2, Al2O3, CaO, MgO, BaO, Na2O, K2О, Fe2O3, ZnO, яка відрізняється тим, що додатково містить SnO2 при наступному співвідношенні компонентів, мас. %: SiO2 44,0-45,0 Аl2О3 10,67-11,69 СаО 2,35-2,62 MgO 1,30-1,65 BaO 4,30-4,66 Na2O 1,12-1,40 K2О 3,80-4,20 Fe2O3 0,28-0,36 ZnO 15,0-15,35 SnO2 14,80-15,45. 2 UA 104679 U Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
