Нефритована полива для високоглиноземистої кераміки електротехнічного призначення

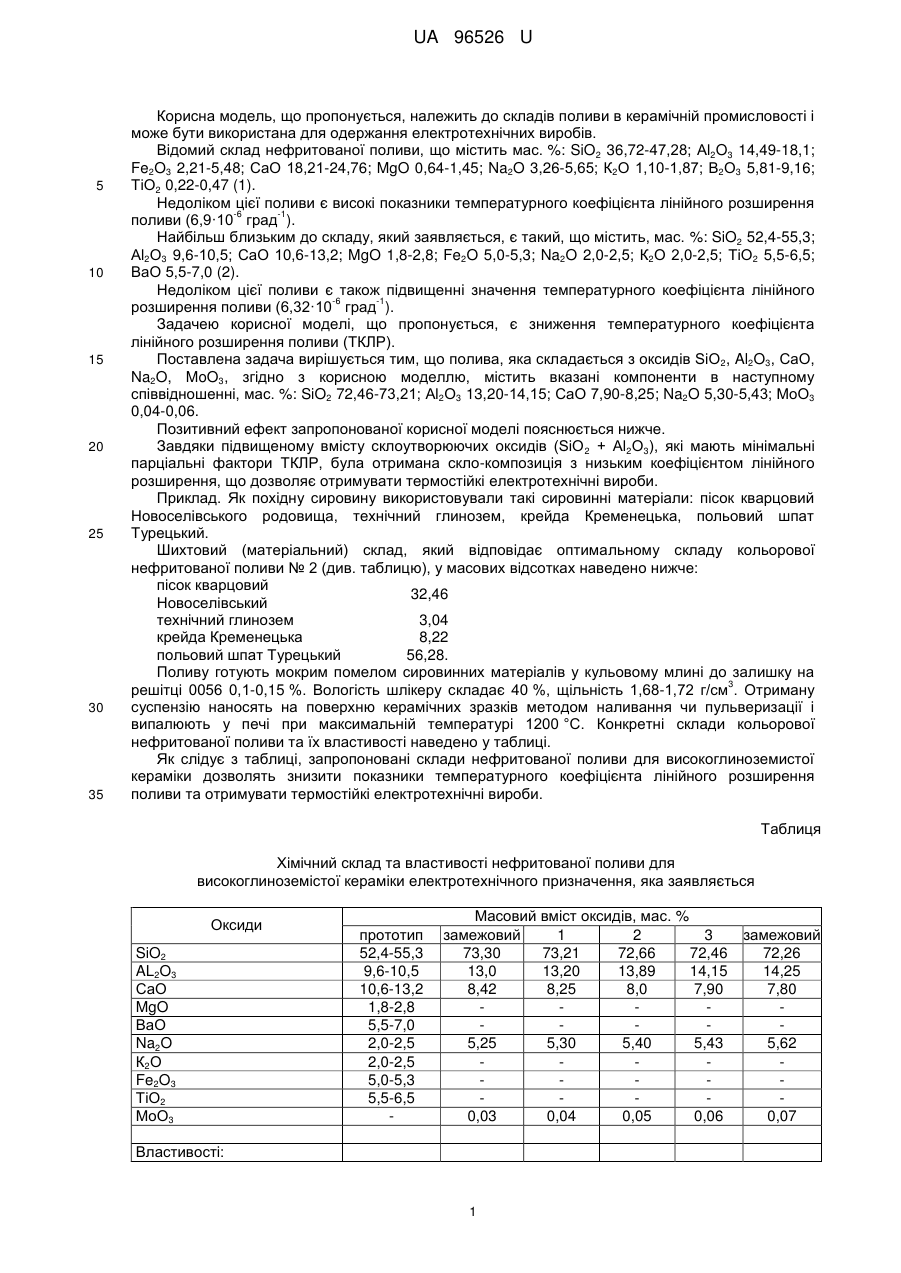

Реферат: Нефритована полива для високоглиноземистої кераміки електротехнічного призначення складається з оксидів SiO2, Al2O3, СаО, Na2O, МоО3. UA 96526 U (54) НЕФРИТОВАНА ПОЛИВА ДЛЯ ВИСОКОГЛИНОЗЕМИСТОЇ КЕРАМІКИ ЕЛЕКТРОТЕХНІЧНОГО ПРИЗНАЧЕННЯ UA 96526 U UA 96526 U 5 10 15 20 25 30 35 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості і може бути використана для одержання електротехнічних виробів. Відомий склад нефритованої поливи, що містить мас. %: SiO2 36,72-47,28; Аl2O3 14,49-18,1; Fe2O3 2,21-5,48; СаО 18,21-24,76; MgO 0,64-1,45; Na2O 3,26-5,65; К2О 1,10-1,87; В2О3 5,81-9,16; ТiO2 0,22-0,47 (1). Недоліком цієї поливи є високі показники температурного коефіцієнта лінійного розширення -6 -1 поливи (6,9·10 град ). Найбільш близьким до складу, який заявляється, є такий, що містить, мас. %: SiO2 52,4-55,3; Аl2О3 9,6-10,5; СаО 10,6-13,2; MgO 1,8-2,8; Fe2O 5,0-5,3; Na2O 2,0-2,5; К2О 2,0-2,5; ТіО2 5,5-6,5; ВаО 5,5-7,0 (2). Недоліком цієї поливи є також підвищенні значення температурного коефіцієнта лінійного -6 -1 розширення поливи (6,32·10 град ). Задачею корисної моделі, що пропонується, є зниження температурного коефіцієнта лінійного розширення поливи (ТКЛР). Поставлена задача вирішується тим, що полива, яка складається з оксидів SiO2, Al2O3, СаО, Na2O, MoO3, згідно з корисною моделлю, містить вказані компоненти в наступному співвідношенні, мас. %: SiO2 72,46-73,21; Аl2О3 13,20-14,15; СаО 7,90-8,25; Na2O 5,30-5,43; МоО3 0,04-0,06. Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки підвищеному вмісту склоутворюючих оксидів (SiO 2 + Аl2О3), які мають мінімальні парціальні фактори ТКЛР, була отримана скло-композиція з низьким коефіцієнтом лінійного розширення, що дозволяє отримувати термостійкі електротехнічні вироби. Приклад. Як похідну сировину використовували такі сировинні матеріали: пісок кварцовий Новоселівського родовища, технічний глинозем, крейда Кременецька, польовий шпат Турецький. Шихтовий (матеріальний) склад, який відповідає оптимальному складу кольорової нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: пісок кварцовий 32,46 Новоселівський технічний глинозем 3,04 крейда Кременецька 8,22 польовий шпат Турецький 56,28. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 40 %, щільність 1,68-1,72 г/см . Отриману суспензію наносять на поверхню керамічних зразків методом наливання чи пульверизації і випалюють у печі при максимальній температурі 1200 °C. Конкретні склади кольорової нефритованої поливи та їх властивості наведено у таблиці. Як слідує з таблиці, запропоновані склади нефритованої поливи для високоглиноземистої кераміки дозволять знизити показники температурного коефіцієнта лінійного розширення поливи та отримувати термостійкі електротехнічні вироби. Таблиця Хімічний склад та властивості нефритованої поливи для високоглиноземістої кераміки електротехнічного призначення, яка заявляється Оксиди SiO2 AL2O3 СаО MgO ВаО Na2O К2О Fe2O3 ТіО2 МоО3 прототип 52,4-55,3 9,6-10,5 10,6-13,2 1,8-2,8 5,5-7,0 2,0-2,5 2,0-2,5 5,0-5,3 5,5-6,5 Масовий вміст оксидів, мас. % замежовий 1 2 3 73,30 73,21 72,66 72,46 13,0 13,20 13,89 14,15 8,42 8,25 8,0 7,90 5,25 5,30 5,40 5,43 0,03 0,04 0,05 0,06 Властивості: 1 замежовий 72,26 14,25 7,80 5,62 0,07 UA 96526 U Продовження таблиці Температура випалу, °C 1150-1170 Термостійкість, теплозміни 14-15 -6 -1 ТКЛР, α·10 град 6,12-6,32 Блиск, % 85 Відносна діелектрична не проникність при частоті 50 визначено Гц, ε Колір білий 5 14 5,50 80 15 5,49 81 15 5,48 82 11501200 15 5,47 82 4,91 4,87 4,89 4,88 1160-1200 1150-1200 1150-1200 бежевий бежевий бежевий 1160-1200 14 5,52 80 4,86 бежевий бежевий Джерела інформації: 1. А.С. СССР № 1106797, Б. И. № 29, 1984. 2. Патент 27249, МПК (2006) С04B41/86, Бюл. № 17, 2007. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 Нефритована полива для високоглиноземистої кераміки електротехнічного призначення, яка складається з оксидів SiO 2, Al2O3, СаО, Na2O, МоО3, яка відрізняється тим, що містить вказані компоненти при наступному співвідношенні, мас. %: SiO2 72,46-73,21; Аl2О3 13,20-14,15; СаО 7,90-8,25; Na2O 5,30-5,43; МоО3 0,04-0,06. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
