Кольорова нефритована полива для високоглиноземистої кераміки

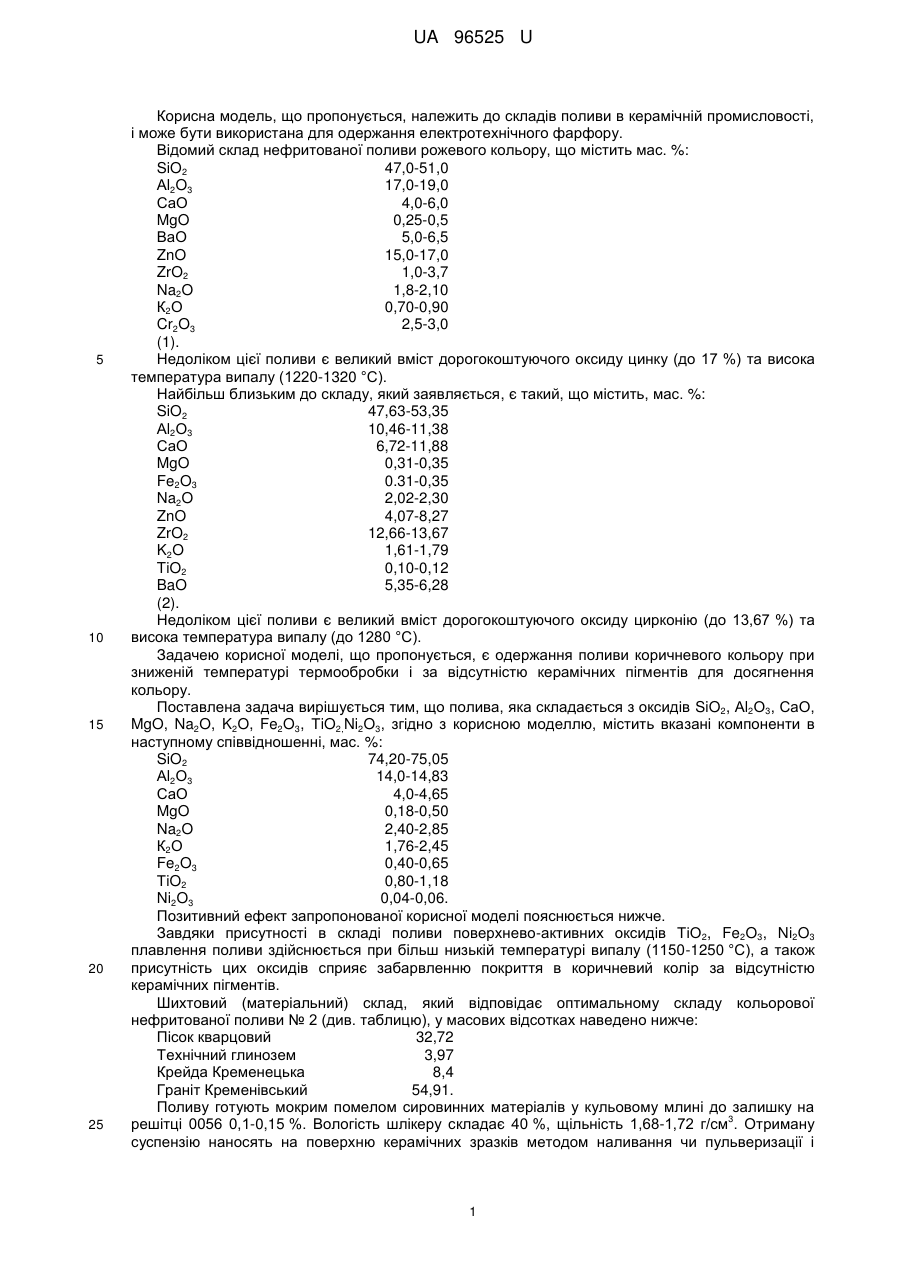

Реферат: Кольорова нефритована полива для високоглиноземистої кераміки складається з оксидів SiO2, Al2O3, CaO, MgO, Na2O, K2O, Fe2O3, ТіО2, Ni2O3. UA 96525 U (54) КОЛЬОРОВА НЕФРИТОВАНА ПОЛИВА ДЛЯ ВИСОКОГЛИНОЗЕМИСТОЇ КЕРАМІКИ UA 96525 U UA 96525 U 5 10 15 20 25 Корисна модель, що пропонується, належить до складів поливи в керамічній промисловості, і може бути використана для одержання електротехнічного фарфору. Відомий склад нефритованої поливи рожевого кольору, що містить мас. %: SiO2 47,0-51,0 Аl2O3 17,0-19,0 СаО 4,0-6,0 MgO 0,25-0,5 ВаО 5,0-6,5 ZnO 15,0-17,0 ZrO2 1,0-3,7 Na2O 1,8-2,10 К2О 0,70-0,90 Cr2O3 2,5-3,0 (1). Недоліком цієї поливи є великий вміст дорогокоштуючого оксиду цинку (до 17 %) та висока температура випалу (1220-1320 °C). Найбільш близьким до складу, який заявляється, є такий, що містить, мас. %: SiO2 47,63-53,35 Аl2О3 10,46-11,38 СаО 6,72-11,88 MgO 0,31-0,35 Fe2O3 0.31-0,35 Na2O 2,02-2,30 ZnO 4,07-8,27 ZrO2 12,66-13,67 K2O 1,61-1,79 TiO2 0,10-0,12 BaO 5,35-6,28 (2). Недоліком цієї поливи є великий вміст дорогокоштуючого оксиду цирконію (до 13,67 %) та висока температура випалу (до 1280 °C). Задачею корисної моделі, що пропонується, є одержання поливи коричневого кольору при зниженій температурі термообробки і за відсутністю керамічних пігментів для досягнення кольору. Поставлена задача вирішується тим, що полива, яка складається з оксидів SiO2, Аl2О3, СаО, MgO, Na2O, K2O, Fe2O3, ТiO2,Ni2O3, згідно з корисною моделлю, містить вказані компоненти в наступному співвідношенні, мас. %: SiO2 74,20-75,05 Аl2О3 14,0-14,83 СаО 4,0-4,65 MgO 0,18-0,50 Na2O 2,40-2,85 К2О 1,76-2,45 Fe2O3 0,40-0,65 ТiO2 0,80-1,18 Ni2O3 0,04-0,06. Позитивний ефект запропонованої корисної моделі пояснюється нижче. Завдяки присутності в складі поливи поверхнево-активних оксидів ТіО2, Fe2O3, Ni2O3 плавлення поливи здійснюється при більш низькій температурі випалу (1150-1250 °C), а також присутність цих оксидів сприяє забарвленню покриття в коричневий колір за відсутністю керамічних пігментів. Шихтовий (матеріальний) склад, який відповідає оптимальному складу кольорової нефритованої поливи № 2 (див. таблицю), у масових відсотках наведено нижче: Пісок кварцовий 32,72 Технічний глинозем 3,97 Крейда Кременецька 8,4 Граніт Кременівський 54,91. Поливу готують мокрим помелом сировинних матеріалів у кульовому млині до залишку на 3 решітці 0056 0,1-0,15 %. Вологість шлікеру складає 40 %, щільність 1,68-1,72 г/см . Отриману суспензію наносять на поверхню керамічних зразків методом наливання чи пульверизації і 1 UA 96525 U 5 випалюють у печі при максимальній температурі 1250 °C. Конкретні склади кольорової нефритованої поливи та їх властивості наведено у таблиці. Як видно з таблиці, запропоновані склади нефритованої поливи для високоглиноземистої кераміки дозволять розширити палітру покриттів і забезпечити синтез поливи коричневого кольору при зниженій температурі термообробки за рахунок безпігментного забарвлення. Таблиця Хімічний склад та властивості кольорової нефритованої поливи для високоглиноземистої кераміки, яка заявляється Оксиди SiO2 AL2O3 СаО MgO ВаО Na2O K2О Fe2O3 ZnO ZrO2 TiO2 Ni2O3 Властивості: Температура випалу, °C Термостійкість, теплозміни -6 -1 ТКЛР. α-10 град Блиск, % Відносна діелектрична проникність при частоті 50 Гц, ε Колір 10 Масовий вміст оксидів, мас. % прототип замежовий 1 2 47,63-53,35 75,25 75,05 74,86 10,46-11,38 13,67 14,0 14,43 6,72-11,88 4,95 4,65 4,32 0,31-0,35 0,15 0,18 0,21 5,35-6,28 2,02-2,30 3,0 2,85 2,60 1,61-1,79 1,36 1,76 2,15 0,31-0,35 0,85 0,65 0,45 4,07-8,27 12,66-13,67 0,10-0,12 0,70 0,80 0,93 0,07 0,06 0,05 1250-1280 3 74,20 14,83 4,0 0,50 2,40 2,45 0,40 1,18 0,04 замежовий 74,0 15,10 3,76 0,60 2,10 2,82 0,34 1,25 0,03 1180-1250 1150-1250 1150-1250 1150-1250 1180-1260 13-15 14 15 15 15 14 4,80-5,06 93-95 4,74 84 4,77 85 4,75 86 4,77 86 4,75 87 не визначено 5,54 4,52 4,53 4,51 4,56 білий коричневий коричневий коричневий коричневий коричневий Джерела інформації: 1. А.С. СССР № 1747430, кл. С04В41/86, Б.И. № 26, 1992. 2. А.С. СССР № 1440902, кл. С04В41/86, Б.И. № 44, 1988. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 15 Кольорова нефритована полива для високоглиноземистої кераміки, яка складається з оксидів SiO2, Al2O3, CaO, MgO, Na2O, K2O, Fe2O3, ТіО2, Ni2O3, яка відрізняється тим, що містить вказані компоненти при наступному співвідношенні, мас. %: SiO2 74,20-75,05 Аl2О3 14,0-14,83 СаО 4,0-4,65 MgO 0,18-0,50 Na2O 2,40-2,85 K2О 1,76-2,45 Fe2O3 0,40-0,65 ТiO2 0,80-1,18 Ni2O3 0,04-0,06. 2 UA 96525 U Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
