Розтискна оправка
Номер патенту: 104772
Опубліковано: 25.02.2016
Автори: Скрипник Олександр Вікторович, Пукалов Віктор Вікторович, Свяцький Володимир Вячеславович
Формула / Реферат
Розтискна оправка, у радіальних отворах корпуса якої розташовані затискні кульки, що контактують із розтискними кульками, встановленими з можливістю осьового переміщення за допомогою розміщеного в центральному отворі корпуса натискного механізму, яка відрізняється тим, що на корпусі встановлена втулка із фрикційного матеріалу, яка виконана з більш м'якого, ніж деталь, матеріалу.
Текст

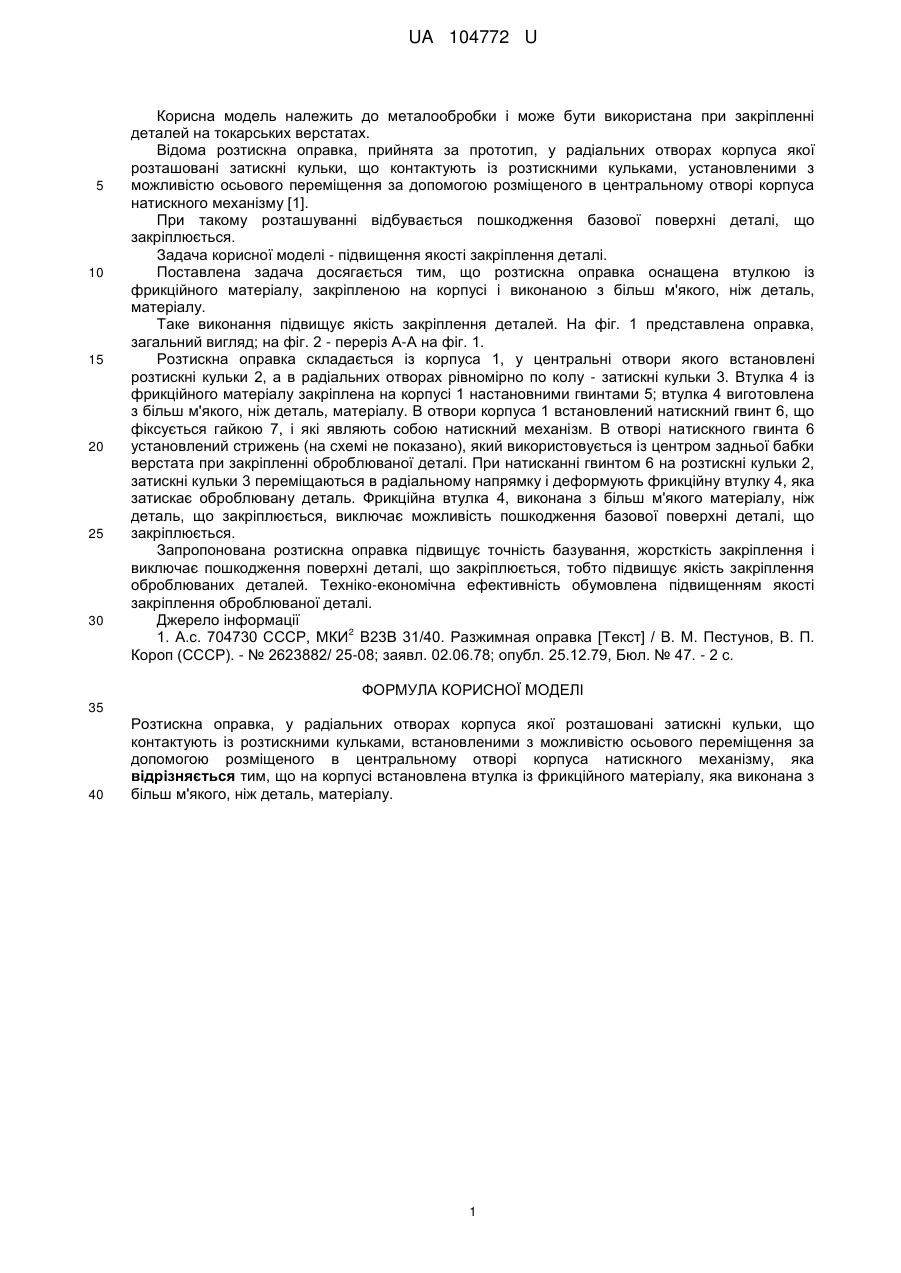

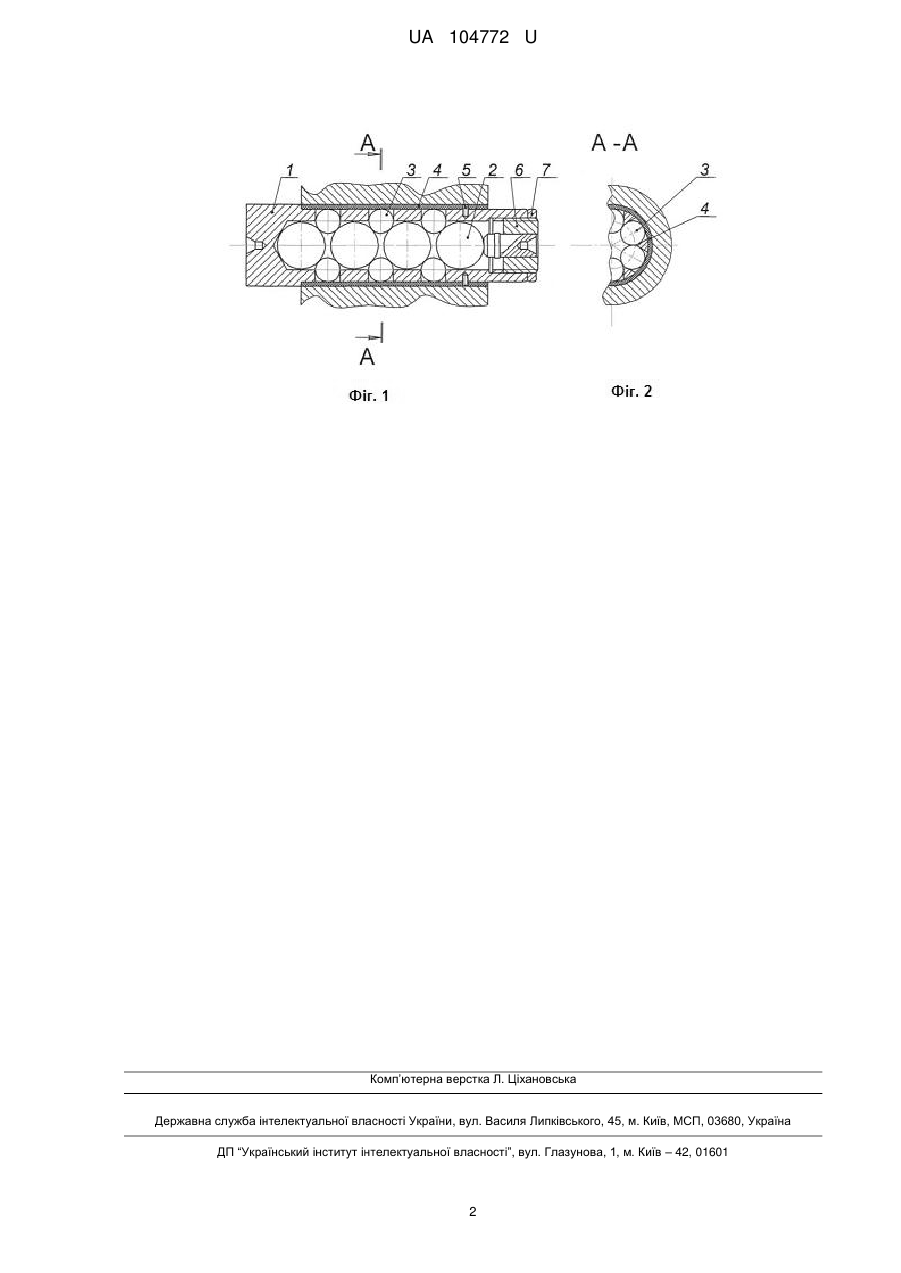

Реферат: Розтискна оправка оснащена втулкою із фрикційного матеріалу, закріпленою на корпусі і виконаною з більш м'якого, ніж деталь, матеріалу. Запропонована розтискна оправка підвищує точність базування, жорсткість закріплення і виключає пошкодження поверхні деталі, що закріплюється, тобто підвищує якість закріплення оброблюваних деталей. UA 104772 U (54) РОЗТИСКНА ОПРАВКА UA 104772 U UA 104772 U 5 10 15 20 25 30 Корисна модель належить до металообробки і може бути використана при закріпленні деталей на токарських верстатах. Відома розтискна оправка, прийнята за прототип, у радіальних отворах корпуса якої розташовані затискні кульки, що контактують із розтискними кульками, установленими з можливістю осьового переміщення за допомогою розміщеного в центральному отворі корпуса натискного механізму [1]. При такому розташуванні відбувається пошкодження базової поверхні деталі, що закріплюється. Задача корисної моделі - підвищення якості закріплення деталі. Поставлена задача досягається тим, що розтискна оправка оснащена втулкою із фрикційного матеріалу, закріпленою на корпусі і виконаною з більш м'якого, ніж деталь, матеріалу. Таке виконання підвищує якість закріплення деталей. На фіг. 1 представлена оправка, загальний вигляд; на фіг. 2 - переріз А-А на фіг. 1. Розтискна оправка складається із корпуса 1, у центральні отвори якого встановлені розтискні кульки 2, а в радіальних отворах рівномірно по колу - затискні кульки 3. Втулка 4 із фрикційного матеріалу закріплена на корпусі 1 настановними гвинтами 5; втулка 4 виготовлена з більш м'якого, ніж деталь, матеріалу. В отвори корпуса 1 встановлений натискний гвинт 6, що фіксується гайкою 7, і які являють собою натискний механізм. В отворі натискного гвинта 6 установлений стрижень (на схемі не показано), який використовується із центром задньої бабки верстата при закріпленні оброблюваної деталі. При натисканні гвинтом 6 на розтискні кульки 2, затискні кульки 3 переміщаються в радіальному напрямку і деформують фрикційну втулку 4, яка затискає оброблювану деталь. Фрикційна втулка 4, виконана з більш м'якого матеріалу, ніж деталь, що закріплюється, виключає можливість пошкодження базової поверхні деталі, що закріплюється. Запропонована розтискна оправка підвищує точність базування, жорсткість закріплення і виключає пошкодження поверхні деталі, що закріплюється, тобто підвищує якість закріплення оброблюваних деталей. Техніко-економічна ефективність обумовлена підвищенням якості закріплення оброблюваної деталі. Джерело інформації 2 1. А.с. 704730 СССР, МКИ В23В 31/40. Разжимная оправка [Текст] / В. М. Пестунов, В. П. Короп (СССР). - № 2623882/ 25-08; заявл. 02.06.78; опубл. 25.12.79, Бюл. № 47. - 2 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 40 Розтискна оправка, у радіальних отворах корпуса якої розташовані затискні кульки, що контактують із розтискними кульками, встановленими з можливістю осьового переміщення за допомогою розміщеного в центральному отворі корпуса натискного механізму, яка відрізняється тим, що на корпусі встановлена втулка із фрикційного матеріалу, яка виконана з більш м'якого, ніж деталь, матеріалу. 1 UA 104772 U Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
ДивитисяДодаткова інформація
МПК / Мітки
МПК: B23B 31/40
