B23B 31/40 — розтискні оправлення

Номер патенту: 122360

Опубліковано: 10.01.2018

Автори: Литвин Олександр Валеріанович, Субота Дмитро Юрійович, Ящук Ірина Романівна

МПК: B23B 31/40

Мітки: патрон, розтискний

Формула / Реферат:

1. Розтискний патрон, в корпусі якого розташовані затискні кулачки з клиновими поверхнями, що контактують з аналогічними поверхнями штока осьового приводу, який відрізняється тим, що клинові поверхні штока осьового приводу споряджені жорстко пов'язаними зі штоком шпонками.2. Розтискний патрон за п. 1, який відрізняється тим, що затискні елементи містять осьові отвори з неробочої сторони.3. Розтискний патрон за п. 1, який...

Номер патенту: 117748

Опубліковано: 10.07.2017

Автори: Ковалевський Сергій Вадимович, Соболєв Максим Михайлович

МПК: B23B 31/40

Мітки: умовах, пристосування, автоматичного, інструмента, виробництва, зміни

Формула / Реферат:

Пристосування для зміни інструмента в умовах автоматичного виробництва, що вміщує корпус з частиною для закріплення інструмента, постійний магніт та інструмент зі стрижнем з магнітного матеріалу, яке відрізняється тим, що додатково вміщує обмотку соленоїда, тригерний блок автоматики, неметалеву пластину, яка розділяє постійні магніти, струмопровідний стрижень та шліци, виконані на поверхні корпуса та інструмента.

Номер патенту: 111069

Опубліковано: 25.10.2016

Автори: Ткаченко Микола Васильович, Бабич Валентин Миколайович

МПК: B23B 31/40

Мітки: пристрій, верстаті, закріплення, заготовки

Формула / Реферат:

Пристрій для закріплення заготовки на верстаті, що виконаний у вигляді затискного пристосування з гідроприводом затиску заготовки, який має насос і дросель, який відрізняється тим, що насос через диференціальний механізм кінематично з'єднаний із приводом обертання шпинделя верстата.

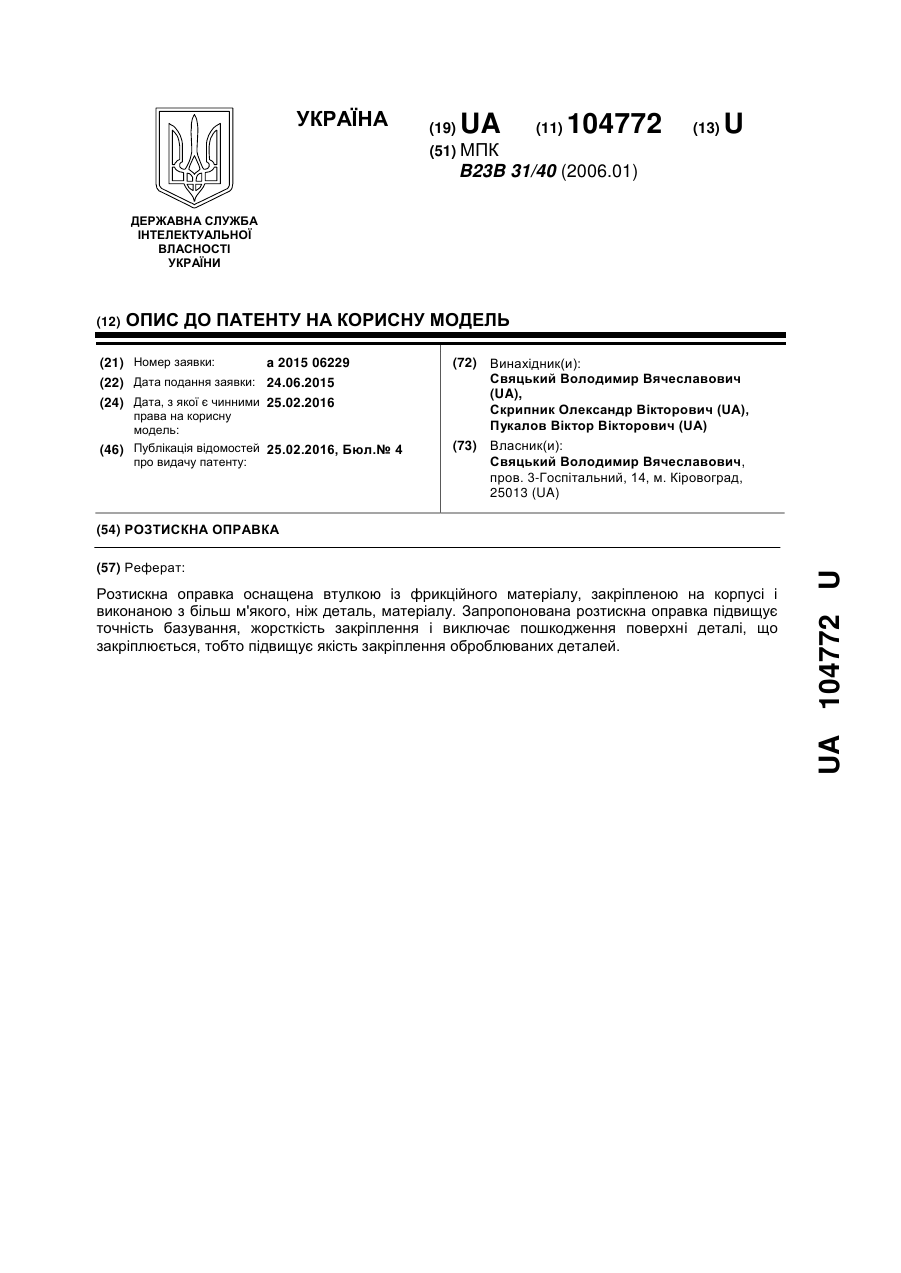

Номер патенту: 104772

Опубліковано: 25.02.2016

Автори: Пукалов Віктор Вікторович, Свяцький Володимир Вячеславович, Скрипник Олександр Вікторович

МПК: B23B 31/40

Мітки: розтискна, оправка

Формула / Реферат:

Розтискна оправка, у радіальних отворах корпуса якої розташовані затискні кульки, що контактують із розтискними кульками, встановленими з можливістю осьового переміщення за допомогою розміщеного в центральному отворі корпуса натискного механізму, яка відрізняється тим, що на корпусі встановлена втулка із фрикційного матеріалу, яка виконана з більш м'якого, ніж деталь, матеріалу.

Номер патенту: 95041

Опубліковано: 10.12.2014

Автори: Бабич Валентин Миколайович, Ткаченко Микола Васильович

МПК: B23B 31/40

Мітки: верстаті, закріплення, заготовки, пристрій

Формула / Реферат:

Пристрій для закріплення заготовки на верстаті, що складається із затискного пристосування, гідропривода затиску заготовки і гідропривода подачі, який відрізняється тим, що він оснащений гідравлічним каналом, який з'єднує гідропривод затиску з гідроприводом подачі, та механізмом перемикання гідроприводів за тиском, виконаним у вигляді двох зворотних клапанів, один з яких установлений у каналі зв'язку гідроприводів затиску і подачі, а інший -...

Номер патенту: 104654

Опубліковано: 25.02.2014

Автори: Гриценко Микола Іванович, Пшеничний Ігор Арсентійович, Ємець Микола Васильович

МПК: B23B 31/40, B23Q 3/14

Мітки: оправка, втулок, коротких, закріплення, отворі, евольвентними, шліцами

Формула / Реферат:

1. Оправка для закріплення коротких втулок з евольвентними шліцами в центральному отворі, що містить корпус з посадовою шліцьовою поверхнею, осьовим упором для деталі та поверхнею для кріплення оправки у верстаті, яка відрізняється тим, що осьовий упор для деталі виконаний знімним у вигляді кільця з чотирма встановленими в нього сферичними кульками, дві з яких закріплені в отворах на торці кільця для контактування з базовим торцем деталі, а...

Номер патенту: 104637

Опубліковано: 25.02.2014

Автори: Ємець Микола Васильович, Гриценко Микола Іванович, Пшеничний Ігор Арсентійович

МПК: B23B 31/40, B23Q 3/14

Мітки: центрування, оправка, отвору, деталей, затиску

Формула / Реферат:

Оправка для центрування і затиску деталей по отвору, що містить корпус у вигляді тіла обертання з посадковою поверхнею для деталі і клиноплунжерний механізм, розміщений в наскрізному отворі корпуса, яка відрізняється тим, що посадкова поверхня оправки виконана у вигляді виконуючої функцію базування циліндричної ділянки, радіус якої  визначається із...

Номер патенту: 76516

Опубліковано: 10.01.2013

Автори: Заїка Сергій Миколайович, Ткаченко Микола Васильович, Шапошник Валентина Юріївна, Босий Костянтин Олегович

МПК: B23B 31/40

Мітки: розтискна, оправка

Формула / Реферат:

Розтискна оправка, що містить корпус та фланець з виточкою, що базує заготовку, яка відрізняється тим, що в корпусі виконані виточка під заготовку та притискний виступ з центральним різьбовим отвором для закріплення в ньому лівого кінця шліцьового вала, на якому розміщений комплект затискних цанг з розпірними втулками сталої ширини, а фланець, встановлений на правому кінці шліцьового вала оправки, має центровий отвір і притискний виступ....
