Жорсткий фланцевий вузол рами зі зварних двотаврів з гнучкою стінкою
Номер патенту: 56206
Опубліковано: 10.01.2011
Формула / Реферат
Жорсткий фланцевий вузол рами зі зварних двотаврів з гнучкою стінкою для з'єднання ригеля з колоною або окремих частин ригеля в прольоті, який відрізняється тим, що фланець проектується розділеним і складається з двох окремих пластин, розташованих біля полиць перерізу; в розтягнутій зоні застосовується фланець трапецієвидної форми з розміщенням болтів по діагоналі, завдяки чому знижуються витрати металу і трудомісткість виготовлення елементів конструкції.
Текст

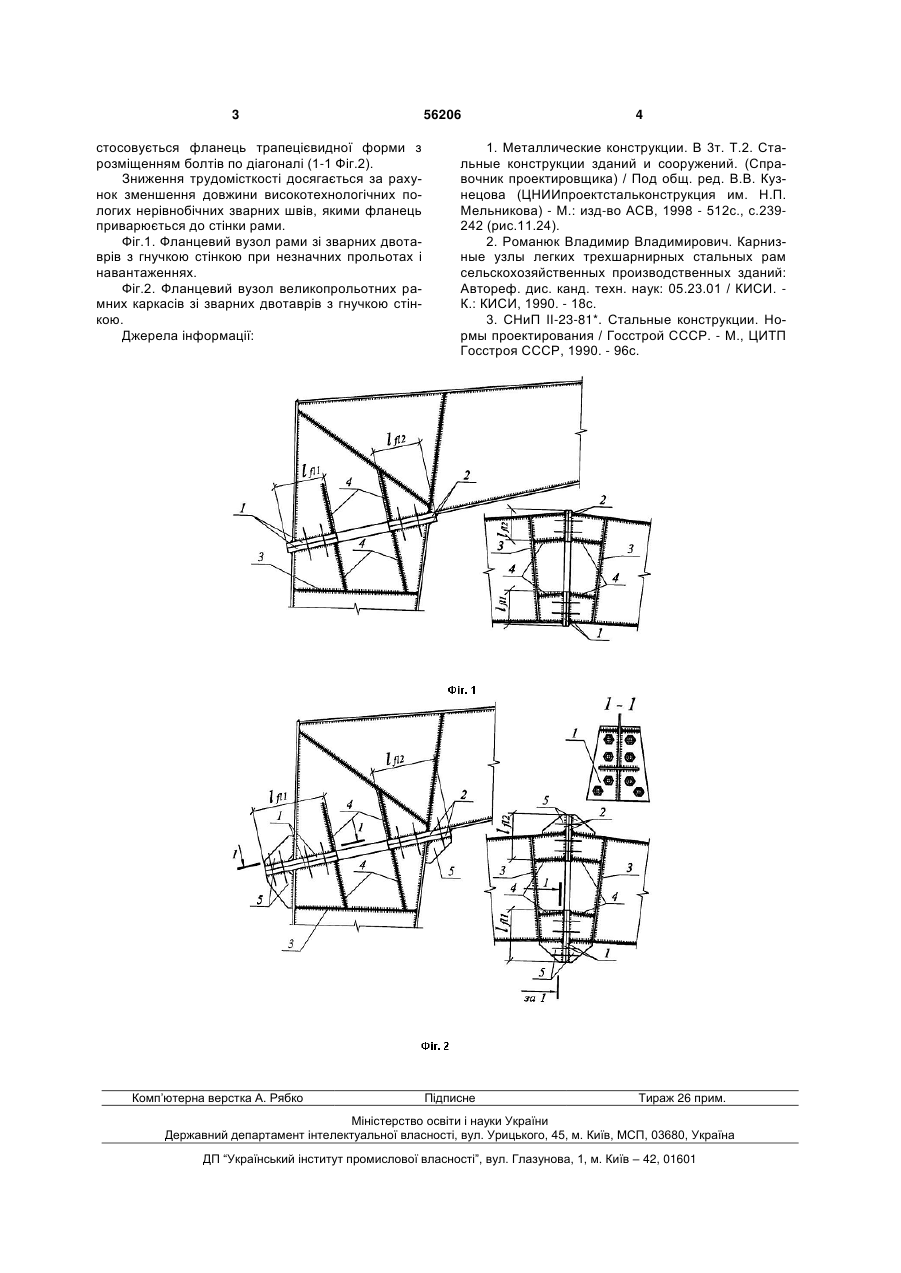

Жорсткий фланцевий вузол рами зі зварних двотаврів з гнучкою стінкою для з'єднання ригеля з колоною або окремих частин ригеля в прольоті, який відрізняється тим, що фланець проектується розділеним і складається з двох окремих пластин, розташованих біля полиць перерізу; в розтягнутій зоні застосовується фланець трапецієвидної форми з розміщенням болтів по діагоналі, завдяки чому знижуються витрати металу і трудомісткість виготовлення елементів конструкції. (19) (21) u201006230 (22) 25.05.2010 (24) 10.01.2011 (46) 10.01.2011, Бюл.№ 1, 2011 р. (72) БІЛИК СЕРГІЙ ІВАНОВИЧ, СКЛЯРОВ ІГОР ОЛЕКСАНДРОВИЧ (73) КИЇВСЬКИЙ НАЦІОНАЛЬНИЙ УНІВЕРСИТЕТ БУДІВНИЦТВА І АРХІТЕКТУРИ, БІЛИК СЕРГІЙ ІВАНОВИЧ, СКЛЯРОВ ІГОР ОЛЕКСАНДРОВИЧ 3 стосовується фланець трапецієвидної форми з розміщенням болтів по діагоналі (1-1 Фіг.2). Зниження трудомісткості досягається за рахунок зменшення довжини високотехнологічних пологих нерівнобічних зварних швів, якими фланець приварюється до стінки рами. Фіг.1. Фланцевий вузол рами зі зварних двотаврів з гнучкою стінкою при незначних прольотах і навантаженнях. Фіг.2. Фланцевий вузол великопрольотних рамних каркасів зі зварних двотаврів з гнучкою стінкою. Джерела інформації: Комп’ютерна верстка А. Рябко 56206 4 1. Металлические конструкции. В 3т. Т.2. Стальные конструкции зданий и сооружений. (Справочник проектировщика) / Под общ. ред. В.В. Кузнецова (ЦНИИпроектстальконструкция им. Н.П. Мельникова) - М.: изд-во АСВ, 1998 - 512с., с.239242 (рис.11.24). 2. Романюк Владимир Владимирович. Карнизные узлы легких трехшарнирных стальных рам сельскохозяйственных производственных зданий: Автореф. дис. канд. техн. наук: 05.23.01 / КИСИ. К.: КИСИ, 1990. - 18с. 3. СНиП ІІ-23-81*. Стальные конструкции. Нормы проектирования / Госстрой СССР. - М., ЦИТП Госстроя СССР, 1990. - 96с. Підписне Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
ДивитисяДодаткова інформація
Назва патенту англійськоюRigid flange unit of frame made of welded double-tee beams with flexible wall
Автори англійськоюBiluk Serhii Ivanovych, Skliarov Ihor Oleksandrovych
Назва патенту російськоюЖесткий фланцевый узел рамы из сварных двутавров с гибкой стенкой
Автори російськоюБилык Сергей Иванович, Скляров Игорь Александрович
МПК / Мітки
МПК: E04C 3/04
Мітки: фланцевий, жорсткий, двотаврів, вузол, гнучкою, стінкою, зварних, рами
