Пристрій івазійний для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу

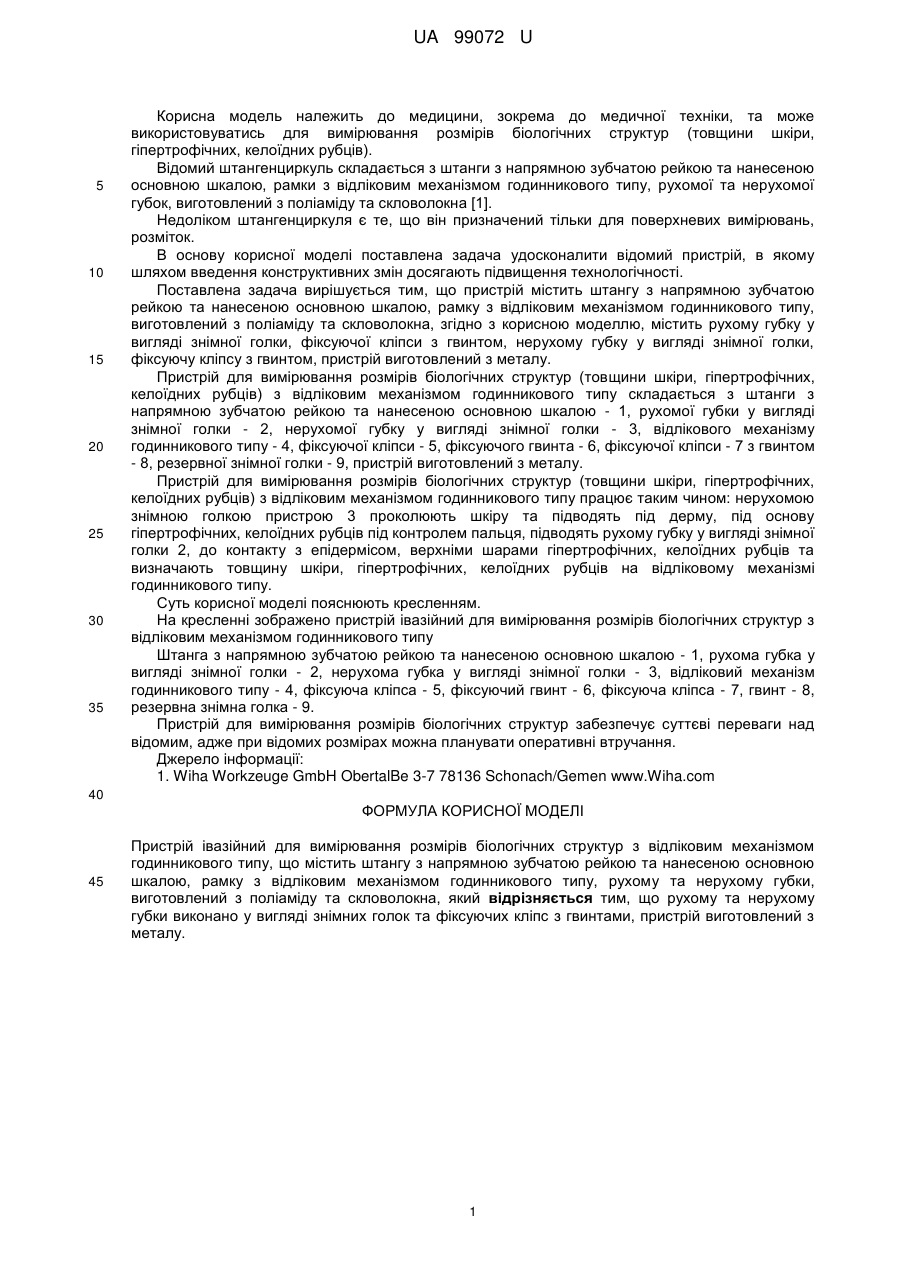

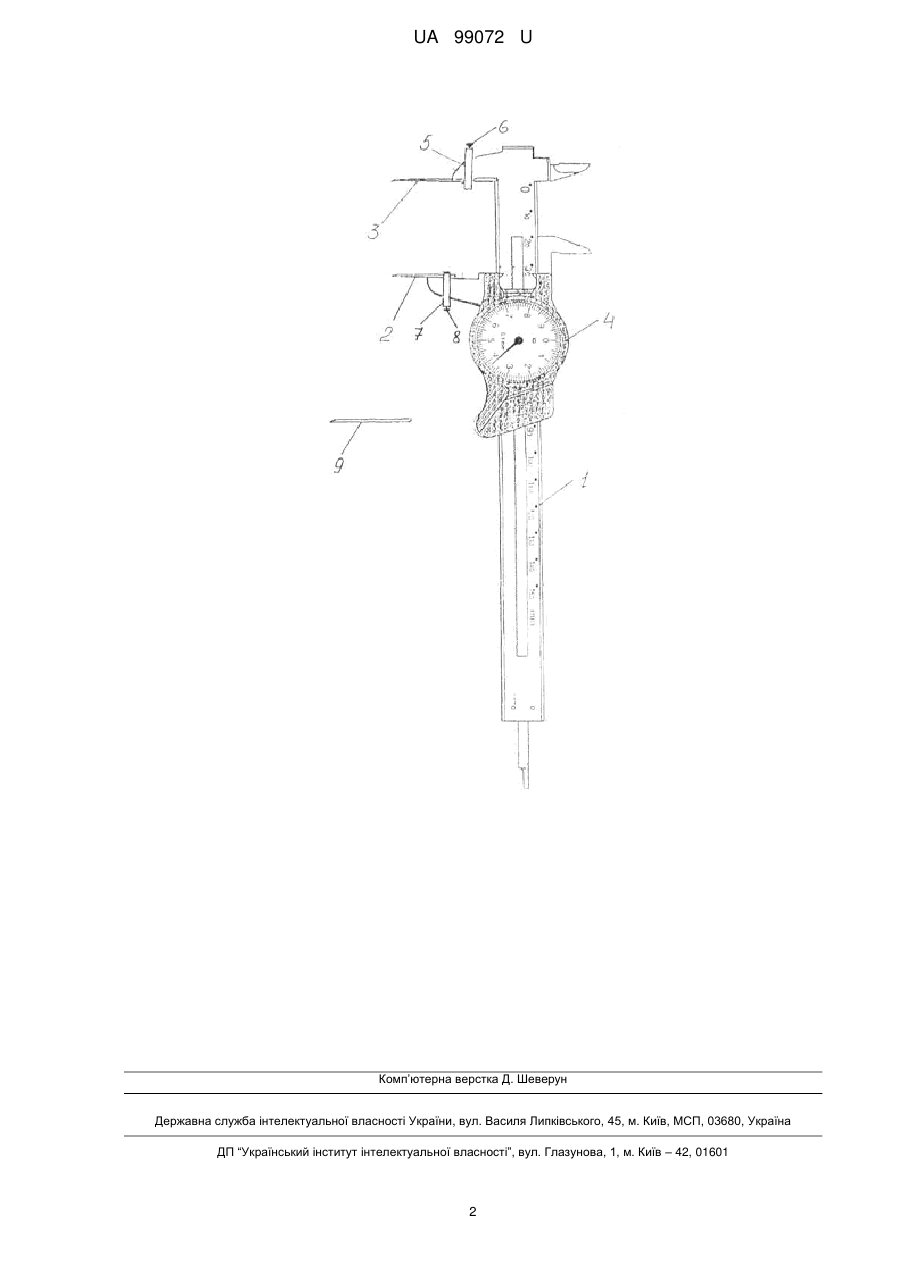

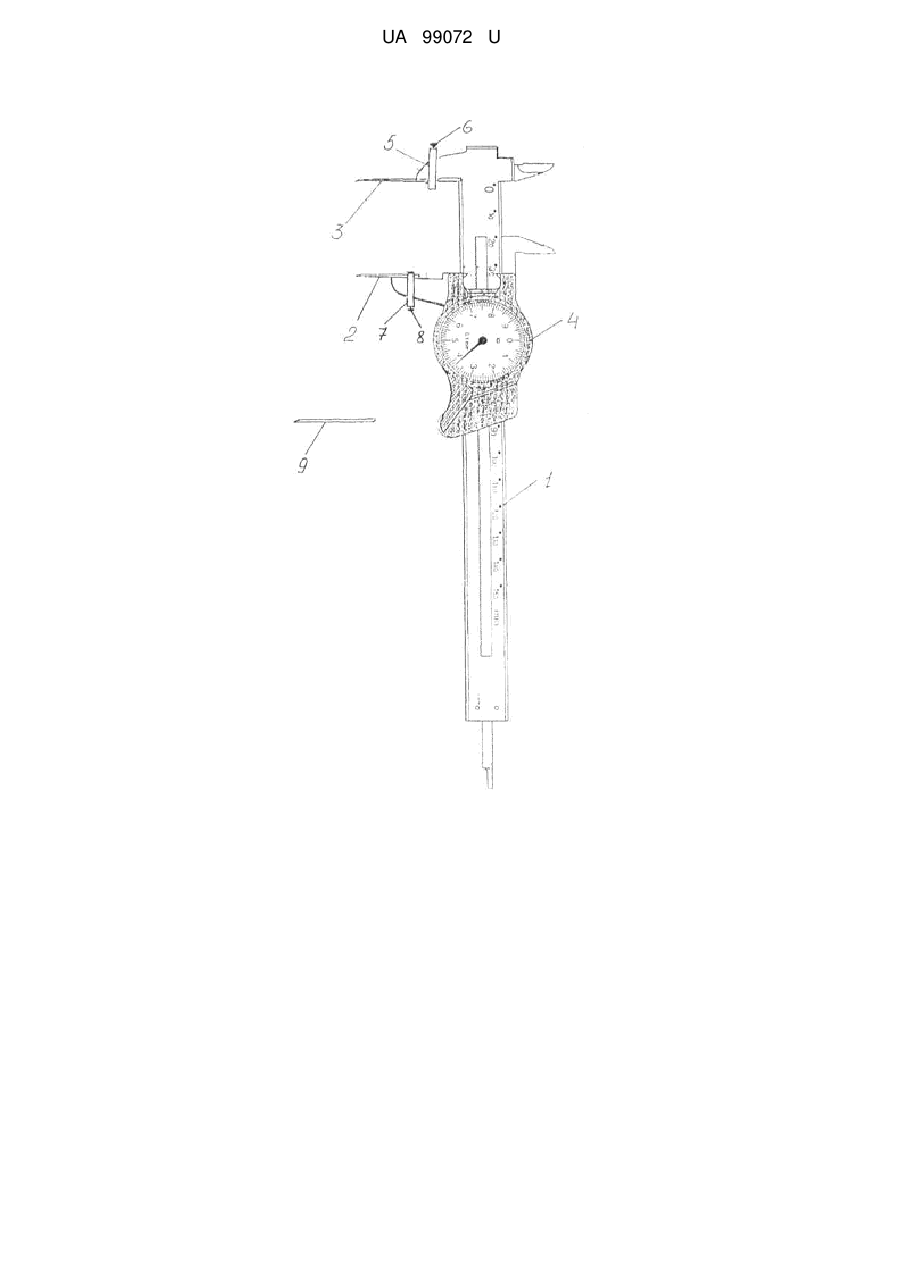

Реферат: UA 99072 U UA 99072 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, келоїдних рубців). Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що пристрій містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з відліковим механізмом годинникового типу, виготовлений з поліаміду та скловолокна, згідно з корисною моделлю, містить рухому губку у вигляді знімної голки, фіксуючої кліпси з гвинтом, нерухому губку у вигляді знімної голки, фіксуючу кліпсу з гвинтом, пристрій виготовлений з металу. Пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, келоїдних рубців) з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухомої губки у вигляді знімної голки - 2, нерухомої губку у вигляді знімної голки - 3, відлікового механізму годинникового типу - 4, фіксуючої кліпси - 5, фіксуючого гвинта - 6, фіксуючої кліпси - 7 з гвинтом - 8, резервної знімної голки - 9, пристрій виготовлений з металу. Пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, келоїдних рубців) з відліковим механізмом годинникового типу працює таким чином: нерухомою знімною голкою пристрою 3 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців під контролем пальця, підводять рухому губку у вигляді знімної голки 2, до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців та визначають товщину шкіри, гіпертрофічних, келоїдних рубців на відліковому механізмі годинникового типу. Суть корисної моделі пояснюють кресленням. На кресленні зображено пристрій івазійний для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу Штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка у вигляді знімної голки - 2, нерухома губка у вигляді знімної голки - 3, відліковий механізм годинникового типу - 4, фіксуюча кліпса - 5, фіксуючий гвинт - 6, фіксуюча кліпса - 7, гвинт - 8, резервна знімна голка - 9. Пристрій для вимірювання розмірів біологічних структур забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерело інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www.Wiha.com 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Пристрій івазійний для вимірювання розмірів біологічних структур з відліковим механізмом годинникового типу, що містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з відліковим механізмом годинникового типу, рухому та нерухому губки, виготовлений з поліаміду та скловолокна, який відрізняється тим, що рухому та нерухому губки виконано у вигляді знімних голок та фіксуючих кліпс з гвинтами, пристрій виготовлений з металу. 1 UA 99072 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
