Івазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом

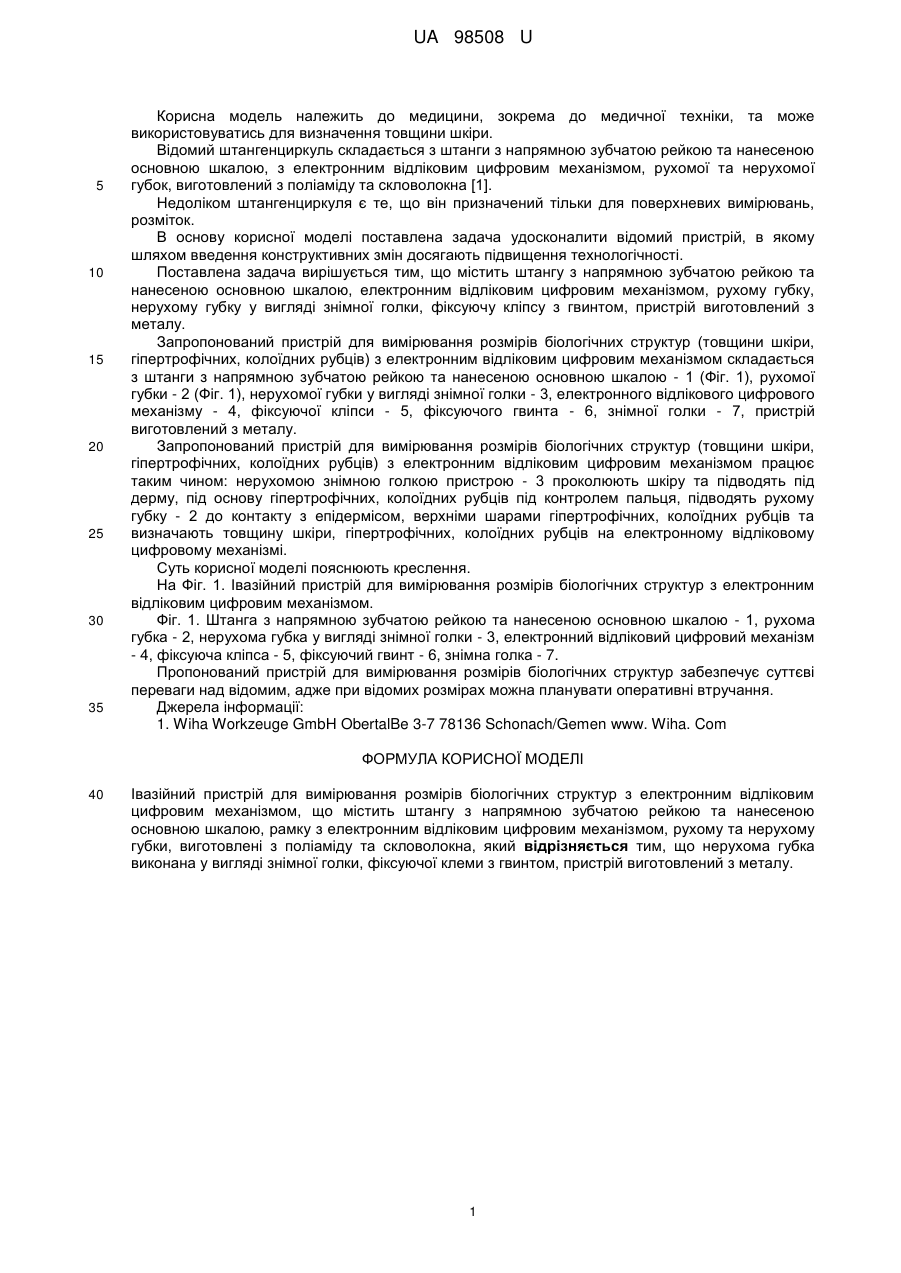

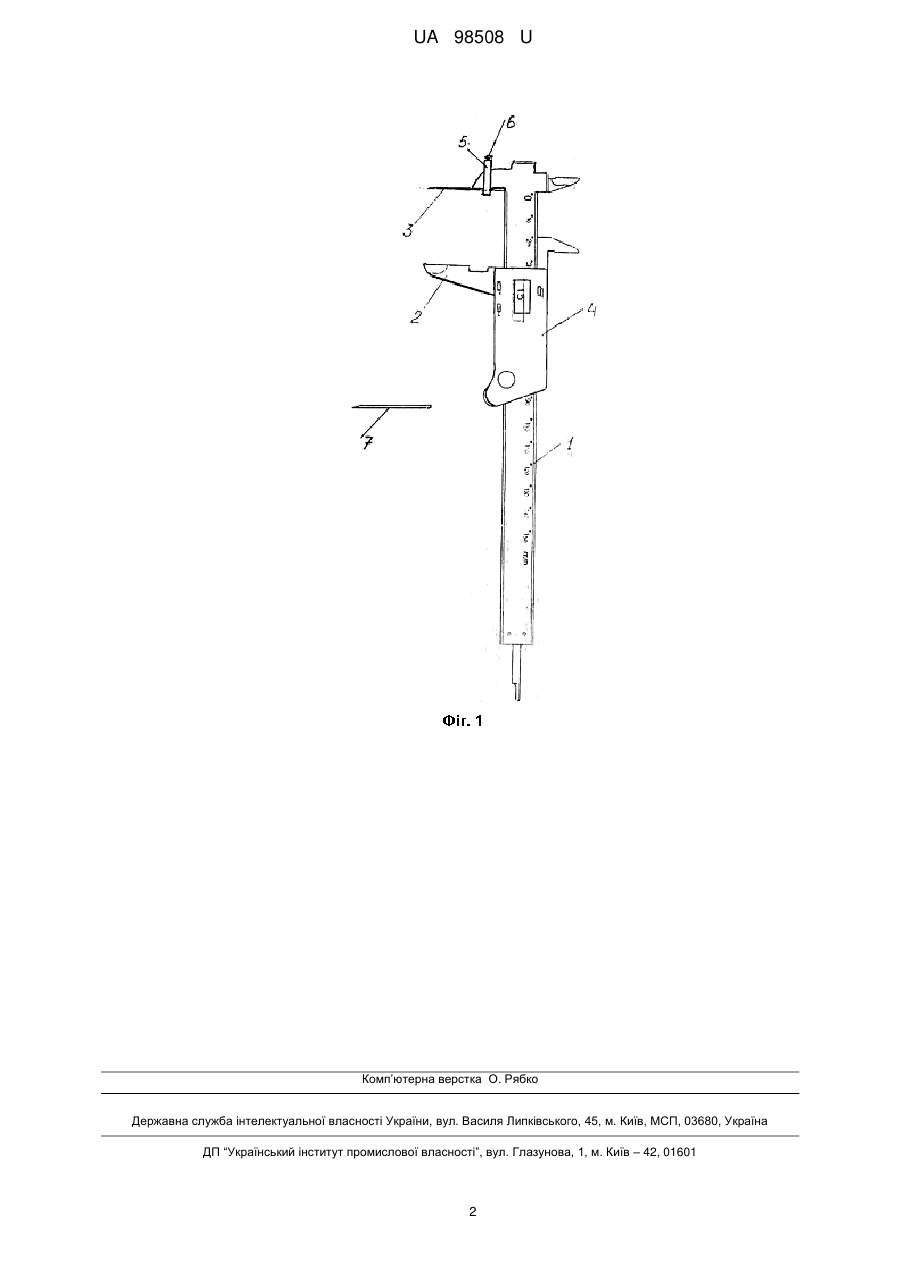

Реферат: UA 98508 U UA 98508 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлена задача вирішується тим, що містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, електронним відліковим цифровим механізмом, рухому губку, нерухому губку у вигляді знімної голки, фіксуючу кліпсу з гвинтом, пристрій виготовлений з металу. Запропонований пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, колоїдних рубців) з електронним відліковим цифровим механізмом складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1 (Фіг. 1), рухомої губки - 2 (Фіг. 1), нерухомої губки у вигляді знімної голки - 3, електронного відлікового цифрового механізму - 4, фіксуючої кліпси - 5, фіксуючого гвинта - 6, знімної голки - 7, пристрій виготовлений з металу. Запропонований пристрій для вимірювання розмірів біологічних структур (товщини шкіри, гіпертрофічних, колоїдних рубців) з електронним відліковим цифровим механізмом працює таким чином: нерухомою знімною голкою пристрою - 3 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, колоїдних рубців під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом, верхніми шарами гіпертрофічних, колоїдних рубців та визначають товщину шкіри, гіпертрофічних, колоїдних рубців на електронному відліковому цифровому механізмі. Суть корисної моделі пояснюють креслення. На Фіг. 1. Івазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом. Фіг. 1. Штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді знімної голки - 3, електронний відліковий цифровий механізм - 4, фіксуюча кліпса - 5, фіксуючий гвинт - 6, знімна голка - 7. Пропонований пристрій для вимірювання розмірів біологічних структур забезпечує суттєві переваги над відомим, адже при відомих розмірах можна планувати оперативні втручання. Джерела інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. Com ФОРМУЛА КОРИСНОЇ МОДЕЛІ 40 Івазійний пристрій для вимірювання розмірів біологічних структур з електронним відліковим цифровим механізмом, що містить штангу з напрямною зубчатою рейкою та нанесеною основною шкалою, рамку з електронним відліковим цифровим механізмом, рухому та нерухому губки, виготовлені з поліаміду та скловолокна, який відрізняється тим, що нерухома губка виконана у вигляді знімної голки, фіксуючої клеми з гвинтом, пристрій виготовлений з металу. 1 UA 98508 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
