Металевий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу

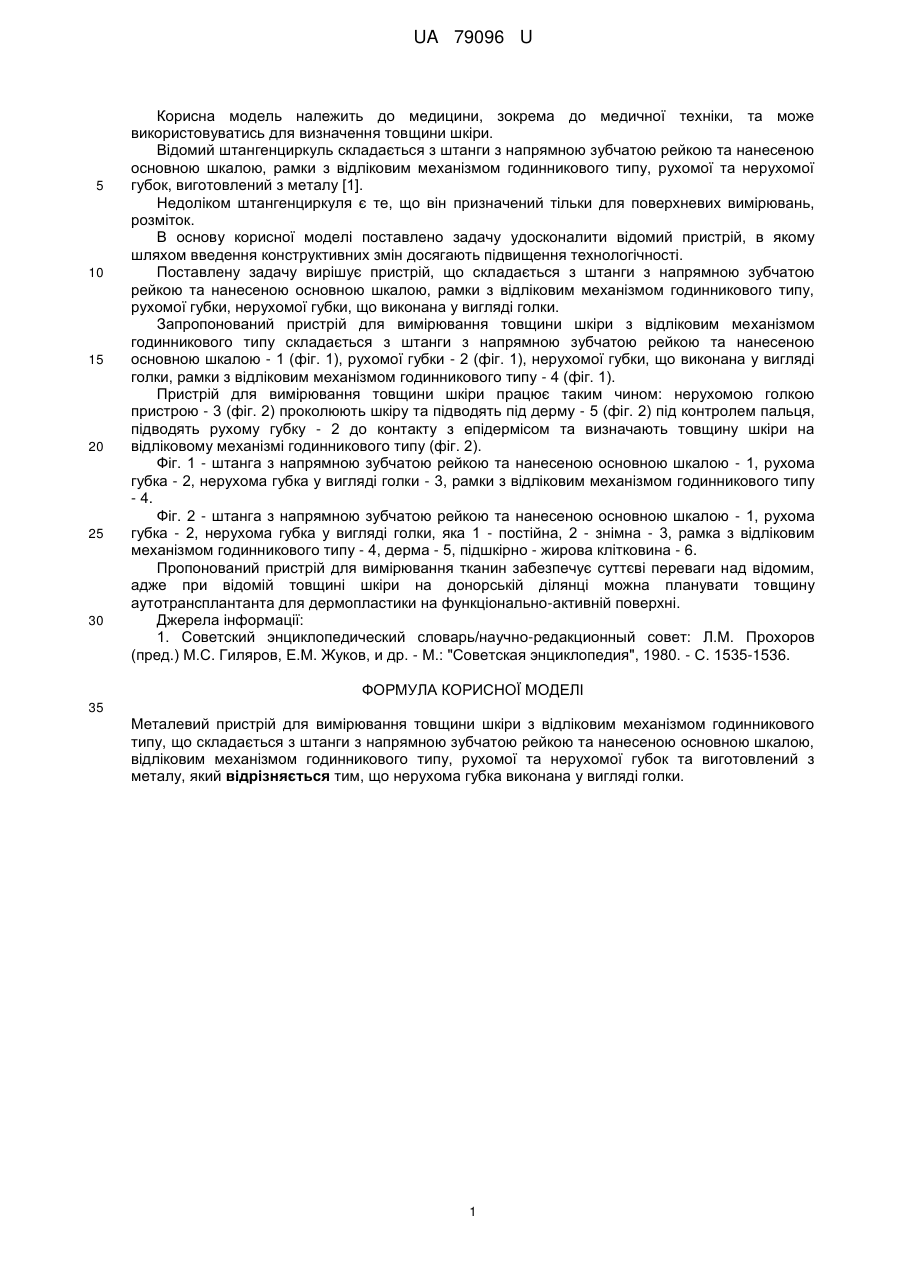

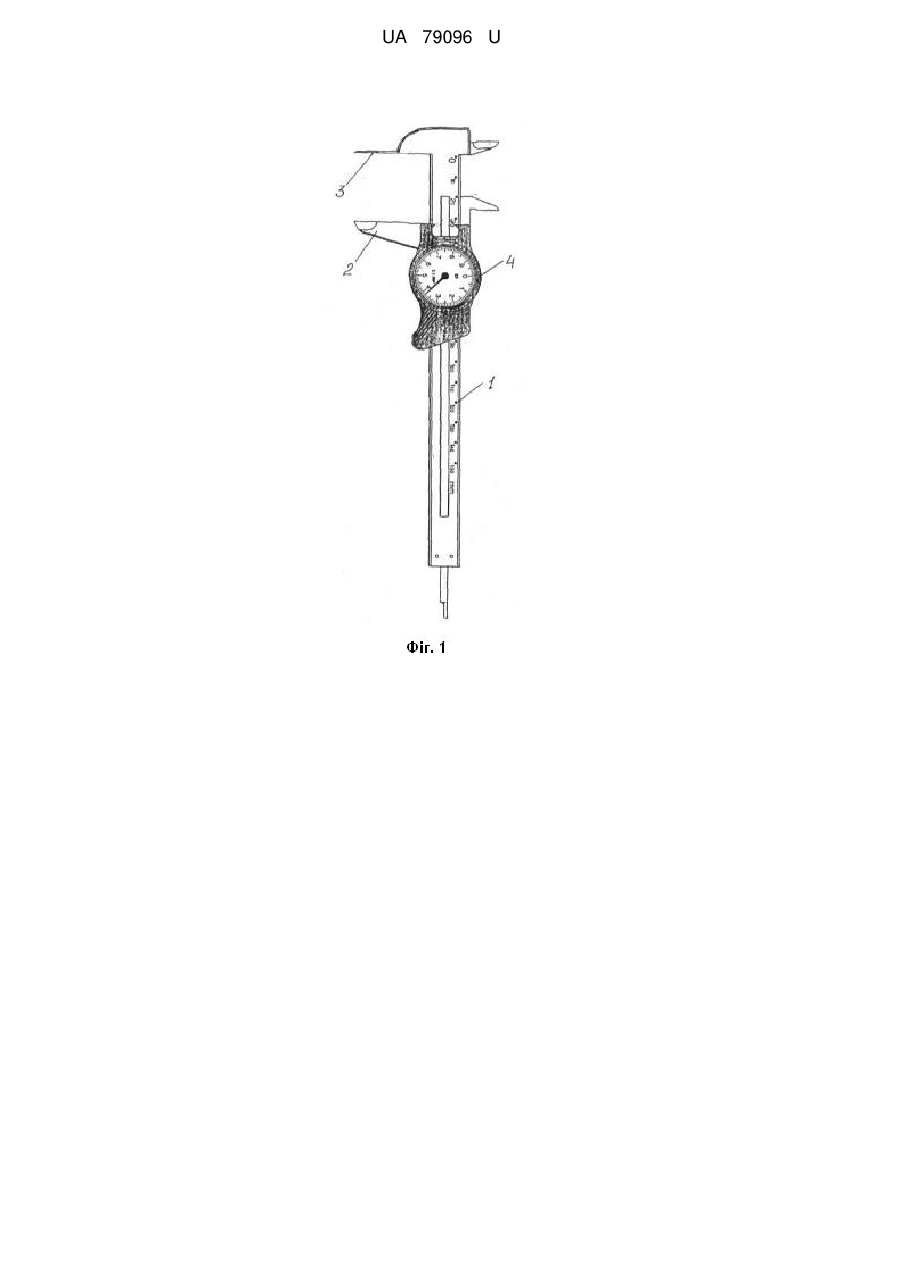

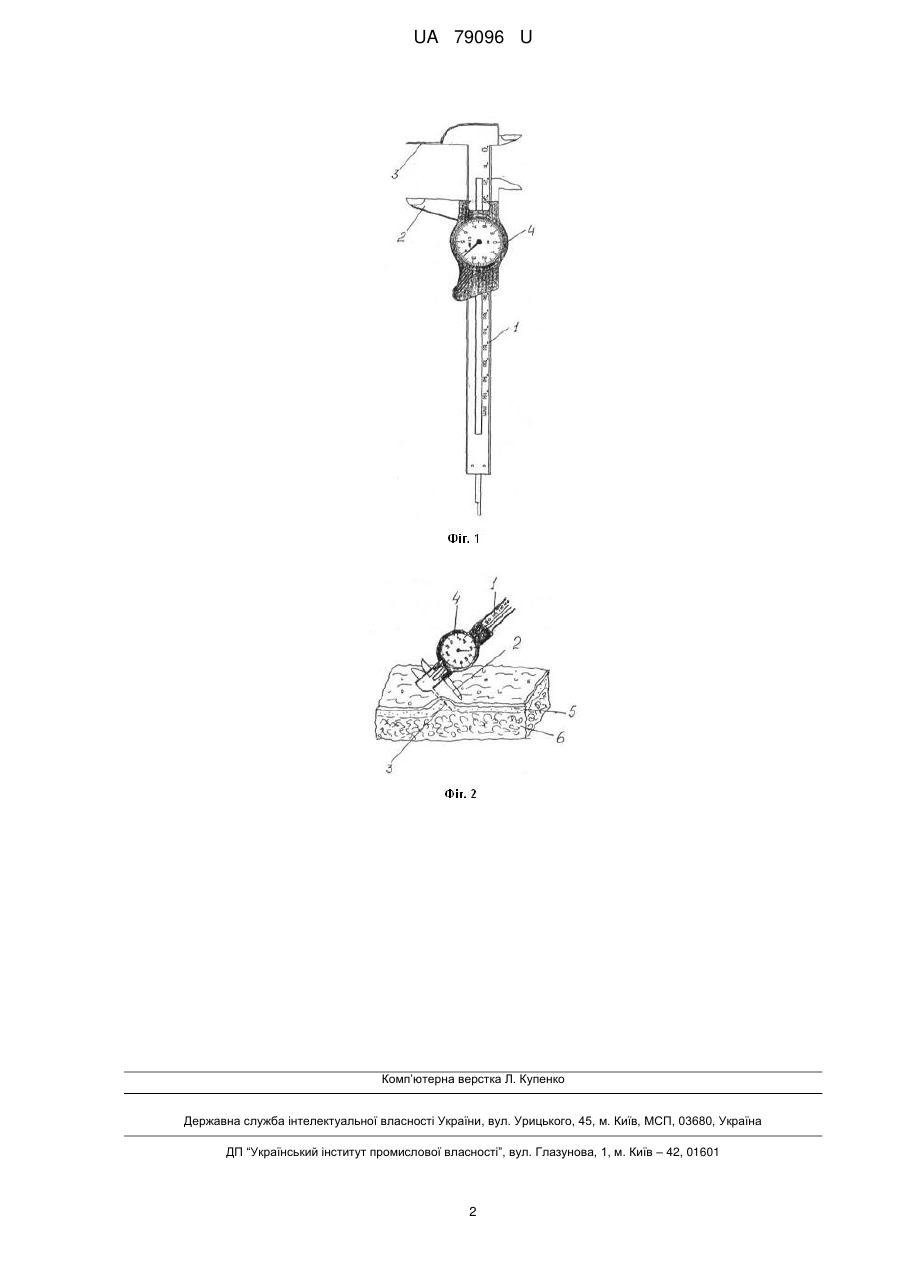

Реферат: Металевий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з металу, причому нерухома губка виконана у вигляді голки. UA 79096 U (54) МЕТАЛЕВИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ ТОВЩИНИ ШКІРИ З ВІДЛІКОВИМ МЕХАНІЗМОМ ГОДИННИКОВОГО ТИПУ UA 79096 U UA 79096 U 5 10 15 20 25 30 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої та нерухомої губок, виготовлений з металу [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності. Поставлену задачу вирішує пристрій, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з відліковим механізмом годинникового типу, рухомої губки, нерухомої губки, що виконана у вигляді голки. Запропонований пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 1 (фіг. 1), рухомої губки - 2 (фіг. 1), нерухомої губки, що виконана у вигляді голки, рамки з відліковим механізмом годинникового типу - 4 (фіг. 1). Пристрій для вимірювання товщини шкіри працює таким чином: нерухомою голкою пристрою - 3 (фіг. 2) проколюють шкіру та підводять під дерму - 5 (фіг. 2) під контролем пальця, підводять рухому губку - 2 до контакту з епідермісом та визначають товщину шкіри на відліковому механізмі годинникового типу (фіг. 2). Фіг. 1 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки - 3, рамки з відліковим механізмом годинникового типу - 4. Фіг. 2 - штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 1, рухома губка - 2, нерухома губка у вигляді голки, яка 1 - постійна, 2 - знімна - 3, рамка з відліковим механізмом годинникового типу - 4, дерма - 5, підшкірно - жирова клітковина - 6. Пропонований пристрій для вимірювання тканин забезпечує суттєві переваги над відомим, адже при відомій товщині шкіри на донорській ділянці можна планувати товщину аутотрансплантанта для дермопластики на функціонально-активній поверхні. Джерела інформації: 1. Советский энциклопедический словарь/научно-редакционный совет: Л.Μ. Прохоров (пред.) М.С. Гиляров, Е.М. Жуков, и др. - М.: "Советская энциклопедия", 1980. - С. 1535-1536. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 35 Металевий пристрій для вимірювання товщини шкіри з відліковим механізмом годинникового типу, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, відліковим механізмом годинникового типу, рухомої та нерухомої губок та виготовлений з металу, який відрізняється тим, що нерухома губка виконана у вигляді голки. 1 UA 79096 U Комп’ютерна верстка Л. Купенко Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
