Дозатор олії

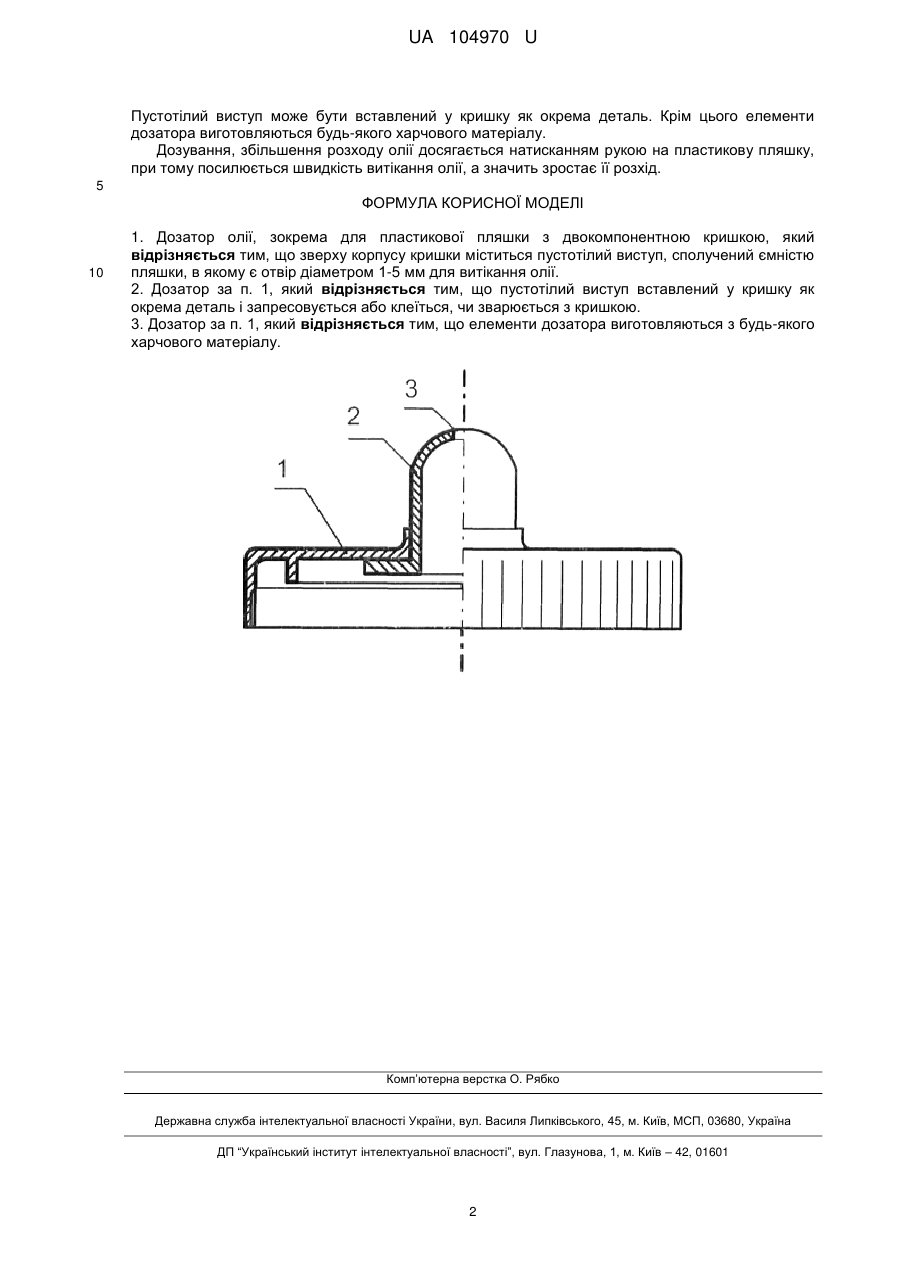

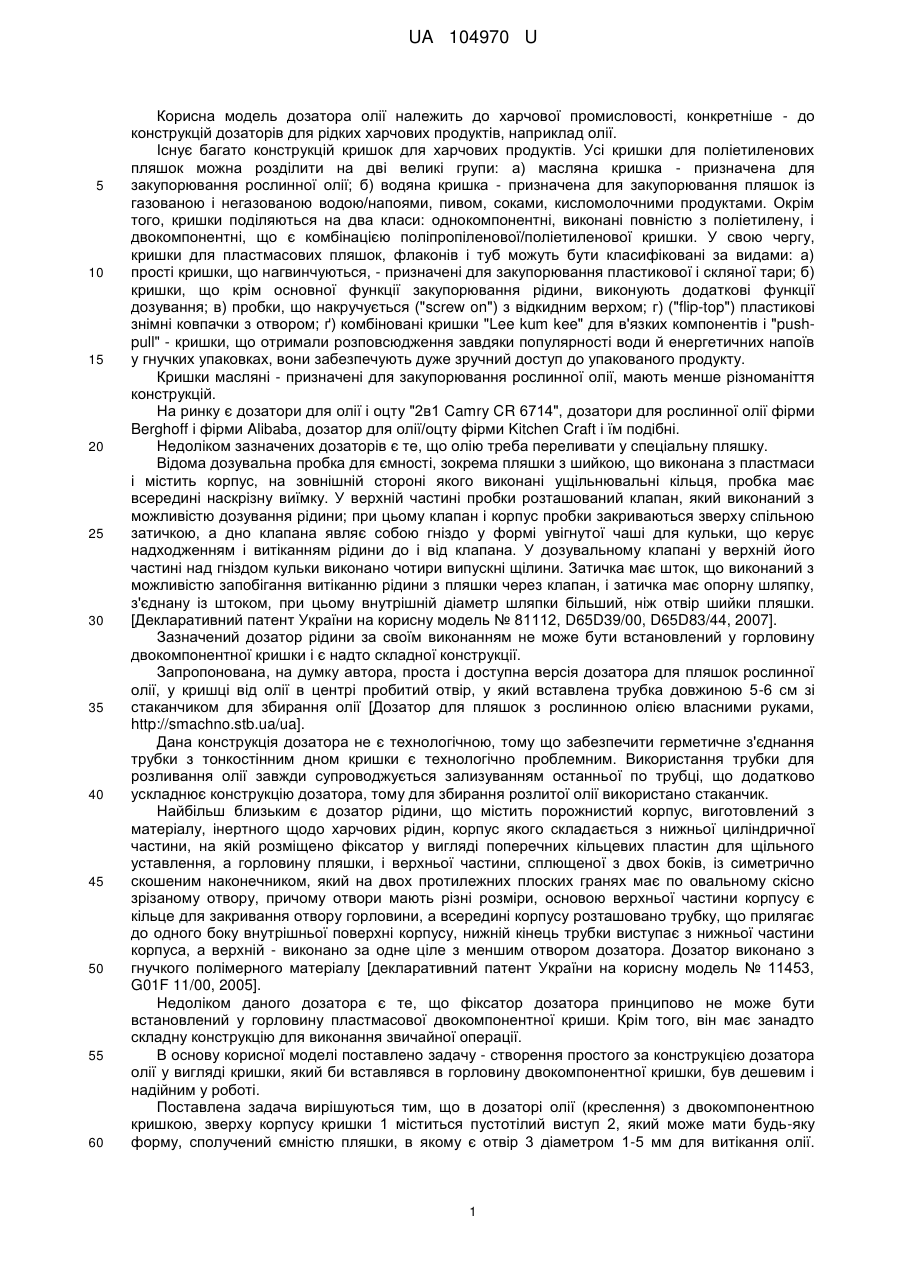

Реферат: Дозатор олії, зокрема, для пластикової пляшки з двокомпонентною кришкою. Зверху корпусу кришки міститься пустотілий виступ, сполучений ємністю пляшки, в якому є отвір діаметром 1-5 мм для витікання олії. UA 104970 U (12) UA 104970 U UA 104970 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель дозатора олії належить до харчової промисловості, конкретніше - до конструкцій дозаторів для рідких харчових продуктів, наприклад олії. Існує багато конструкцій кришок для харчових продуктів. Усі кришки для поліетиленових пляшок можна розділити на дві великі групи: а) масляна кришка - призначена для закупорювання рослинної олії; б) водяна кришка - призначена для закупорювання пляшок із газованою і негазованою водою/напоями, пивом, соками, кисломолочними продуктами. Окрім того, кришки поділяються на два класи: однокомпонентні, виконані повністю з поліетилену, і двокомпонентні, що є комбінацією поліпропіленової/поліетиленової кришки. У свою чергу, кришки для пластмасових пляшок, флаконів і туб можуть бути класифіковані за видами: а) прості кришки, що нагвинчуються, - призначені для закупорювання пластикової і скляної тари; б) кришки, що крім основної функції закупорювання рідини, виконують додаткові функції дозування; в) пробки, що накручується ("screw on") з відкидним верхом; г) ("flip-top") пластикові знімні ковпачки з отвором; ґ) комбіновані кришки "Lee kum kee" для в'язких компонентів і "pushpull" - кришки, що отримали розповсюдження завдяки популярності води й енергетичних напоїв у гнучких упаковках, вони забезпечують дуже зручний доступ до упакованого продукту. Кришки масляні - призначені для закупорювання рослинної олії, мають менше різноманіття конструкцій. На ринку є дозатори для олії і оцту "2в1 Camry CR 6714", дозатори для рослинної олії фірми Berghoff і фірми Alibaba, дозатор для олії/оцту фірми Kitchen Craft і їм подібні. Недоліком зазначених дозаторів є те, що олію треба переливати у спеціальну пляшку. Відома дозувальна пробка для ємності, зокрема пляшки з шийкою, що виконана з пластмаси і містить корпус, на зовнішній стороні якого виконані ущільнювальні кільця, пробка має всередині наскрізну виїмку. У верхній частині пробки розташований клапан, який виконаний з можливістю дозування рідини; при цьому клапан і корпус пробки закриваються зверху спільною затичкою, а дно клапана являє собою гніздо у формі увігнутої чаші для кульки, що керує надходженням і витіканням рідини до і від клапана. У дозувальному клапані у верхній його частині над гніздом кульки виконано чотири випускні щілини. Затичка має шток, що виконаний з можливістю запобігання витіканню рідини з пляшки через клапан, і затичка має опорну шляпку, з'єднану із штоком, при цьому внутрішній діаметр шляпки більший, ніж отвір шийки пляшки. [Декларативний патент України на корисну модель № 81112, D65D39/00, D65D83/44, 2007]. Зазначений дозатор рідини за своїм виконанням не може бути встановлений у горловину двокомпонентної кришки і є надто складної конструкції. Запропонована, на думку автора, проста і доступна версія дозатора для пляшок рослинної олії, у кришці від олії в центрі пробитий отвір, у який вставлена трубка довжиною 5-6 см зі стаканчиком для збирання олії [Дозатор для пляшок з рослинною олією власними руками, http://smachno.stb.ua/ua]. Дана конструкція дозатора не є технологічною, тому що забезпечити герметичне з'єднання трубки з тонкостінним дном кришки є технологічно проблемним. Використання трубки для розливання олії завжди супроводжується зализуванням останньої по трубці, що додатково ускладнює конструкцію дозатора, тому для збирання розлитої олії використано стаканчик. Найбільш близьким є дозатор рідини, що містить порожнистий корпус, виготовлений з матеріалу, інертного щодо харчових рідин, корпус якого складається з нижньої циліндричної частини, на якій розміщено фіксатор у вигляді поперечних кільцевих пластин для щільного уставлення, а горловину пляшки, і верхньої частини, сплющеної з двох боків, із симетрично скошеним наконечником, який на двох протилежних плоских гранях має по овальному скісно зрізаному отвору, причому отвори мають різні розміри, основою верхньої частини корпусу є кільце для закривання отвору горловини, а всередині корпусу розташовано трубку, що прилягає до одного боку внутрішньої поверхні корпусу, нижній кінець трубки виступає з нижньої частини корпуса, а верхній - виконано за одне ціле з меншим отвором дозатора. Дозатор виконано з гнучкого полімерного матеріалу [декларативний патент України на корисну модель № 11453, G01F 11/00, 2005]. Недоліком даного дозатора є те, що фіксатор дозатора принципово не може бути встановлений у горловину пластмасової двокомпонентної криши. Крім того, він має занадто складну конструкцію для виконання звичайної операції. В основу корисної моделі поставлено задачу - створення простого за конструкцією дозатора олії у вигляді кришки, який би вставлявся в горловину двокомпонентної кришки, був дешевим і надійним у роботі. Поставлена задача вирішуються тим, що в дозаторі олії (креслення) з двокомпонентною кришкою, зверху корпусу кришки 1 міститься пустотілий виступ 2, який може мати будь-яку форму, сполучений ємністю пляшки, в якому є отвір 3 діаметром 1-5 мм для витікання олії. 1 UA 104970 U Пустотілий виступ може бути вставлений у кришку як окрема деталь. Крім цього елементи дозатора виготовляються будь-якого харчового матеріалу. Дозування, збільшення розходу олії досягається натисканням рукою на пластикову пляшку, при тому посилюється швидкість витікання олії, а значить зростає її розхід. 5 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 1. Дозатор олії, зокрема для пластикової пляшки з двокомпонентною кришкою, який відрізняється тим, що зверху корпусу кришки міститься пустотілий виступ, сполучений ємністю пляшки, в якому є отвір діаметром 1-5 мм для витікання олії. 2. Дозатор за п. 1, який відрізняється тим, що пустотілий виступ вставлений у кришку як окрема деталь і запресовується або клеїться, чи зварюється з кришкою. 3. Дозатор за п. 1, який відрізняється тим, що елементи дозатора виготовляються з будь-якого харчового матеріалу. Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
