Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з відліковим механізмом годинникового типу

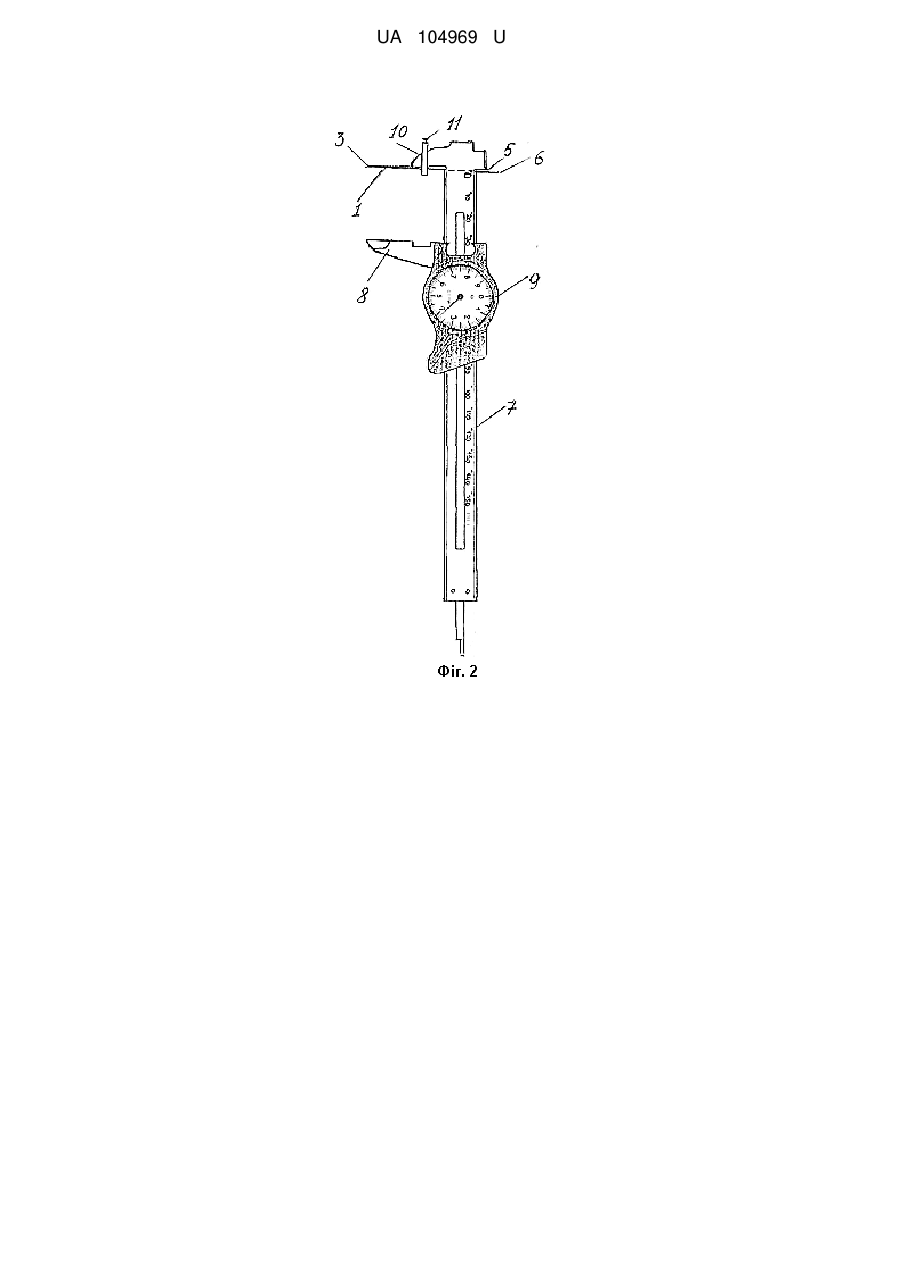

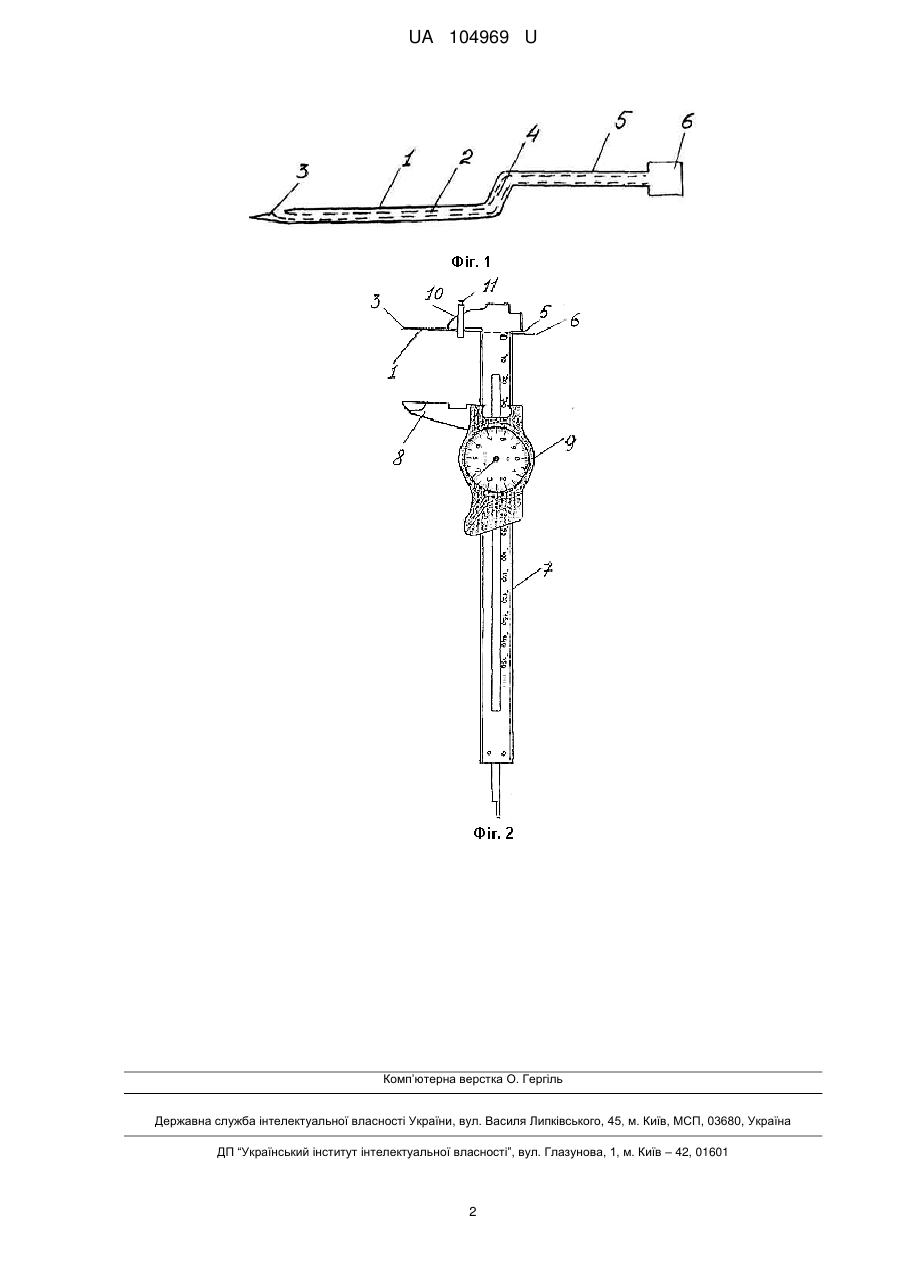

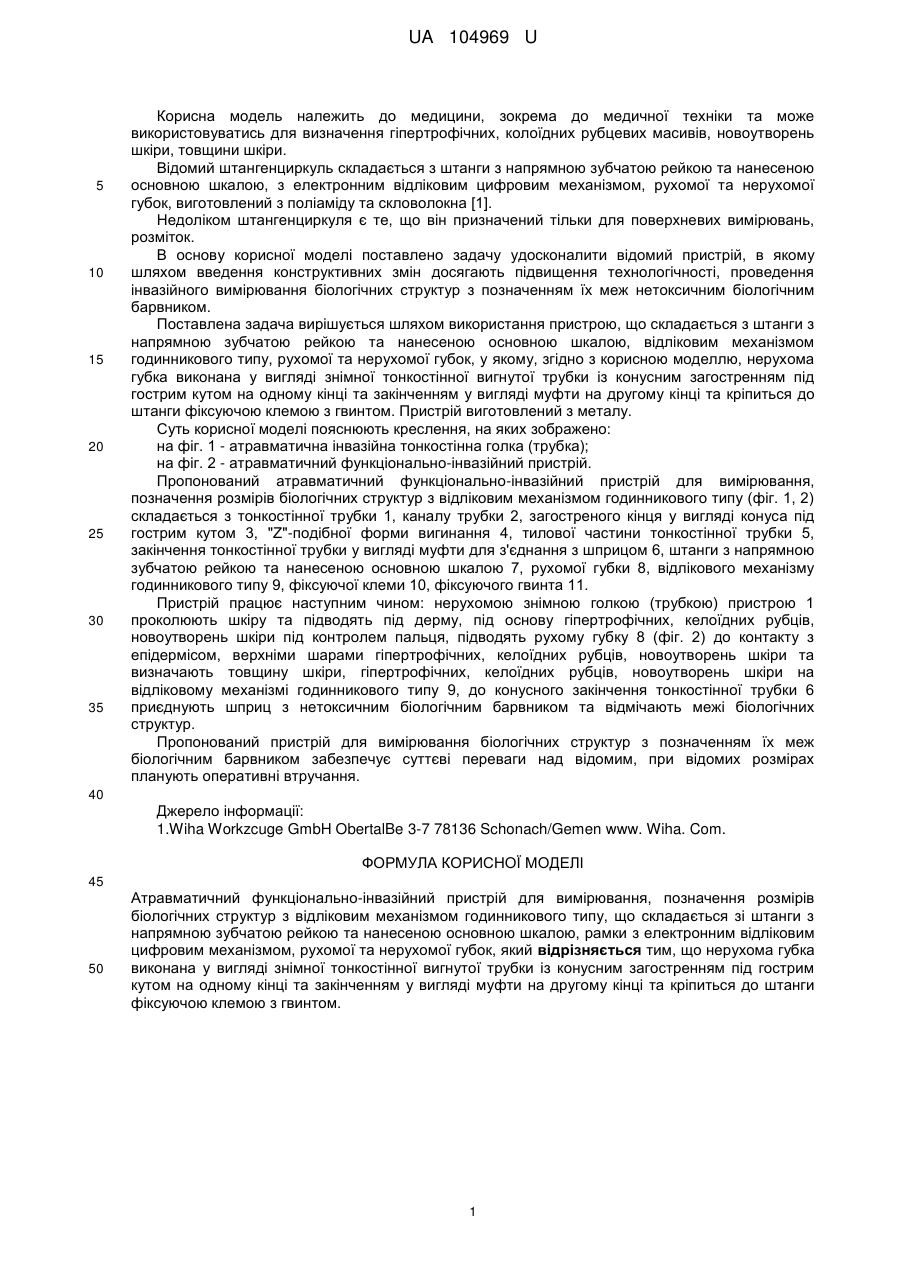

Реферат: Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з відліковим механізмом годинникового типу складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок. Нерухома губка виконана у вигляді знімної тонкостінної вигнутої трубки із конусним загостренням під гострим кутом на одному кінці та закінченням у вигляді муфти на другому кінці та кріпиться до штанги фіксуючою клемою з гвинтом. UA 104969 U (54) АТРАВМАТИЧНИЙ ФУНКЦІОНАЛЬНО-ІНВАЗІЙНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ, ПОЗНАЧЕННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ВІДЛІКОВИМ МЕХАНІЗМОМ ГОДИННИКОВОГО ТИПУ UA 104969 U UA 104969 U 5 10 15 20 25 30 35 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення гіпертрофічних, колоїдних рубцевих масивів, новоутворень шкіри, товщини шкіри. Відомий штангенциркуль складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з позначенням їх меж нетоксичним біологічним барвником. Поставлена задача вирішується шляхом використання пристрою, що складається з штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, відліковим механізмом годинникового типу, рухомої та нерухомої губок, у якому, згідно з корисною моделлю, нерухома губка виконана у вигляді знімної тонкостінної вигнутої трубки із конусним загостренням під гострим кутом на одному кінці та закінченням у вигляді муфти на другому кінці та кріпиться до штанги фіксуючою клемою з гвинтом. Пристрій виготовлений з металу. Суть корисної моделі пояснюють креслення, на яких зображено: на фіг. 1 - атравматична інвазійна тонкостінна голка (трубка); на фіг. 2 - атравматичний функціонально-інвазійний пристрій. Пропонований атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з відліковим механізмом годинникового типу (фіг. 1, 2) складається з тонкостінної трубки 1, каналу трубки 2, загостреного кінця у вигляді конуса під гострим кутом 3, "Z"-подібної форми вигинання 4, тилової частини тонкостінної трубки 5, закінчення тонкостінної трубки у вигляді муфти для з'єднання з шприцом 6, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою 7, рухомої губки 8, відлікового механізму годинникового типу 9, фіксуючої клеми 10, фіксуючого гвинта 11. Пристрій працює наступним чином: нерухомою знімною голкою (трубкою) пристрою 1 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому губку 8 (фіг. 2) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворень шкіри та визначають товщину шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри на відліковому механізмі годинникового типу 9, до конусного закінчення тонкостінної трубки 6 приєднують шприц з нетоксичним біологічним барвником та відмічають межі біологічних структур. Пропонований пристрій для вимірювання біологічних структур з позначенням їх меж біологічним барвником забезпечує суттєві переваги над відомим, при відомих розмірах планують оперативні втручання. 40 Джерело інформації: 1.Wiha Workzcuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www. Wiha. Com. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 50 Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з відліковим механізмом годинникового типу, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, який відрізняється тим, що нерухома губка виконана у вигляді знімної тонкостінної вигнутої трубки із конусним загостренням під гострим кутом на одному кінці та закінченням у вигляді муфти на другому кінці та кріпиться до штанги фіксуючою клемою з гвинтом. 1 UA 104969 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
