Апаратний комплекс для моніторингу тиску у порожнинних органах шлунково-кишкового тракту

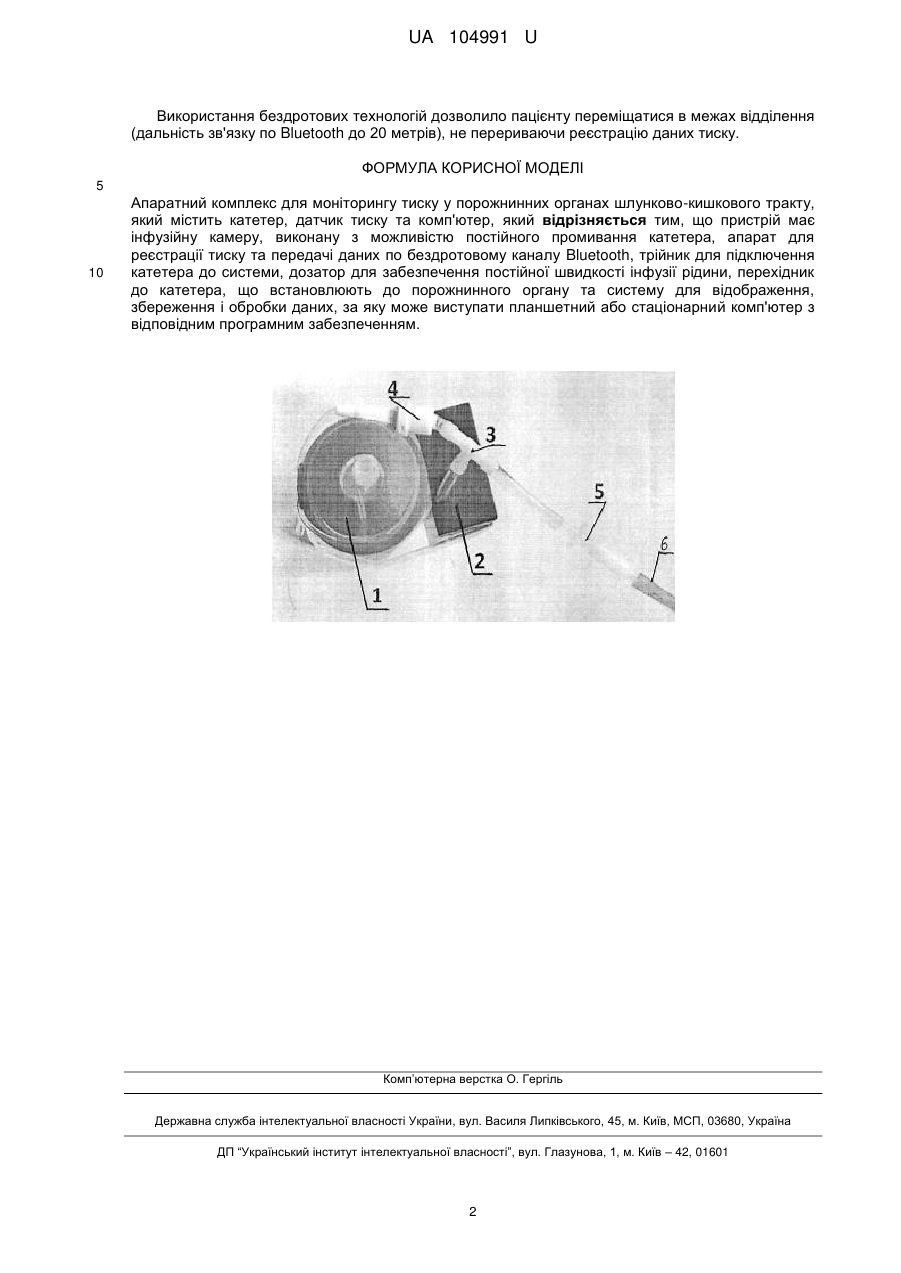

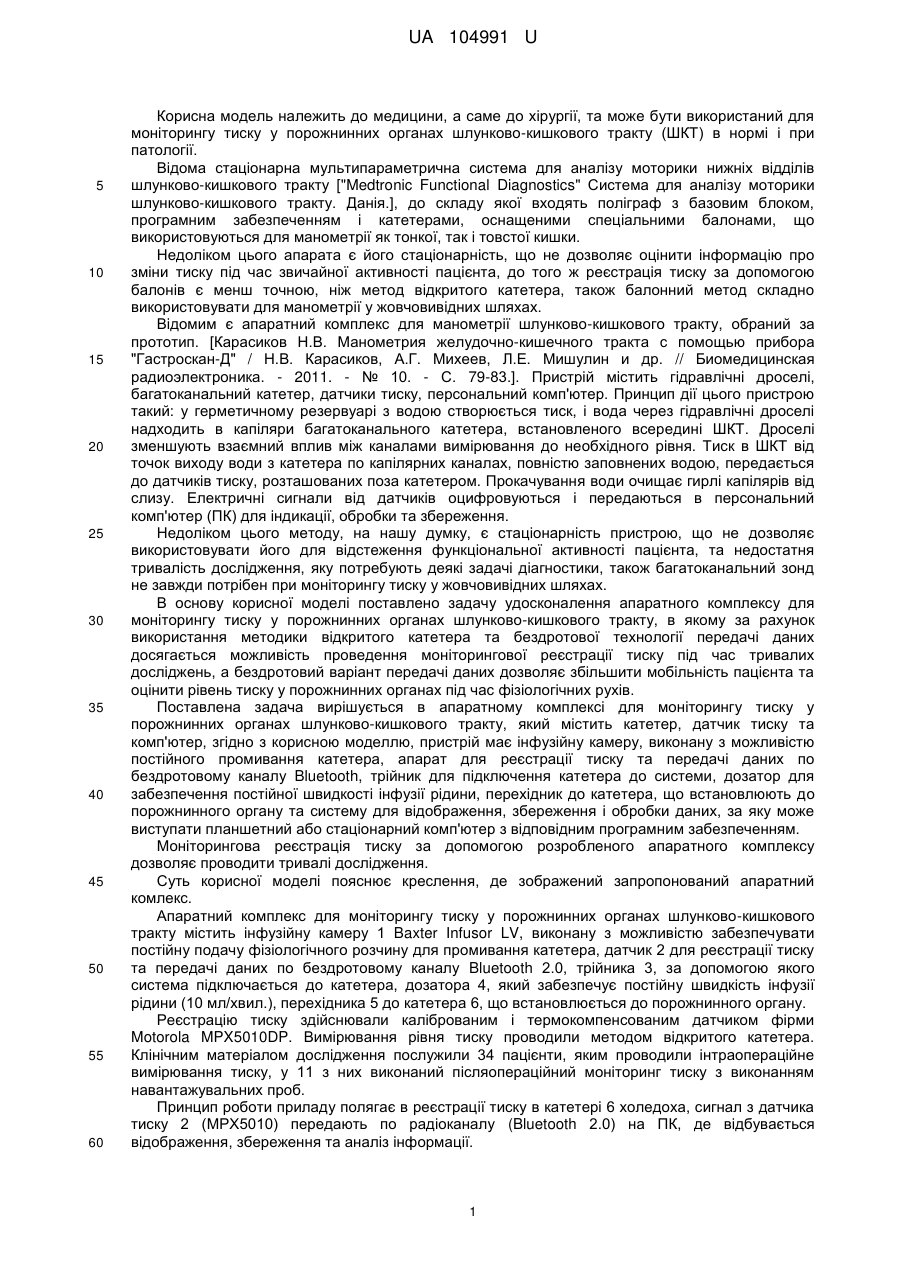

Реферат: Апаратний комплекс для моніторингу тиску у порожнинних органах шлунково-кишкового тракту містить катетер, датчик тиску та комп'ютер. Додатково пристрій містить інфузійну камеру, апарат для реєстрації тиску та передачі даних по бездротовому каналу Bluetooth, трійник для підключення катетера до системи, дозатор для забезпечення постійної швидкості інфузії рідини, перехідник до катетера та систему для відображення, збереження і обробки даних. UA 104991 U (54) АПАРАТНИЙ КОМПЛЕКС ДЛЯ МОНІТОРИНГУ ТИСКУ У ПОРОЖНИННИХ ОРГАНАХ ШЛУНКОВОКИШКОВОГО ТРАКТУ UA 104991 U UA 104991 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, а саме до хірургії, та може бути використаний для моніторингу тиску у порожнинних органах шлунково-кишкового тракту (ШКТ) в нормі і при патології. Відома стаціонарна мультипараметрична система для аналізу моторики нижніх відділів шлунково-кишкового тракту ["Medtronic Functional Diagnostics" Система для аналізу моторики шлунково-кишкового тракту. Данія.], до складу якої входять поліграф з базовим блоком, програмним забезпеченням і катетерами, оснащеними спеціальними балонами, що використовуються для манометрії як тонкої, так і товстої кишки. Недоліком цього апарата є його стаціонарність, що не дозволяє оцінити інформацію про зміни тиску під час звичайної активності пацієнта, до того ж реєстрація тиску за допомогою балонів є менш точною, ніж метод відкритого катетера, також балонний метод складно використовувати для манометрії у жовчовивідних шляхах. Відомим є апаратний комплекс для манометрії шлунково-кишкового тракту, обраний за прототип. [Карасиков Н.В. Манометрия желудочно-кишечного тракта с помощью прибора "Гастроскан-Д" / Н.В. Карасиков, А.Г. Михеев, Л.Е. Мишулин и др. // Биомедицинская радиоэлектроника. - 2011. - № 10. - С. 79-83.]. Пристрій містить гідравлічні дроселі, багатоканальний катетер, датчики тиску, персональний комп'ютер. Принцип дії цього пристрою такий: у герметичному резервуарі з водою створюється тиск, і вода через гідравлічні дроселі надходить в капіляри багатоканального катетера, встановленого всередині ШКТ. Дроселі зменшують взаємний вплив між каналами вимірювання до необхідного рівня. Тиск в ШКТ від точок виходу води з катетера по капілярних каналах, повністю заповнених водою, передається до датчиків тиску, розташованих поза катетером. Прокачування води очищає гирлі капілярів від слизу. Електричні сигнали від датчиків оцифровуються і передаються в персональний комп'ютер (ПК) для індикації, обробки та збереження. Недоліком цього методу, на нашу думку, є стаціонарність пристрою, що не дозволяє використовувати його для відстеження функціональної активності пацієнта, та недостатня тривалість дослідження, яку потребують деякі задачі діагностики, також багатоканальний зонд не завжди потрібен при моніторингу тиску у жовчовивідних шляхах. В основу корисної моделі поставлено задачу удосконалення апаратного комплексу для моніторингу тиску у порожнинних органах шлунково-кишкового тракту, в якому за рахунок використання методики відкритого катетера та бездротової технології передачі даних досягається можливість проведення моніторингової реєстрації тиску під час тривалих досліджень, а бездротовий варіант передачі даних дозволяє збільшити мобільність пацієнта та оцінити рівень тиску у порожнинних органах під час фізіологічних рухів. Поставлена задача вирішується в апаратному комплексі для моніторингу тиску у порожнинних органах шлунково-кишкового тракту, який містить катетер, датчик тиску та комп'ютер, згідно з корисною моделлю, пристрій має інфузійну камеру, виконану з можливістю постійного промивання катетера, апарат для реєстрації тиску та передачі даних по бездротовому каналу Bluetooth, трійник для підключення катетера до системи, дозатор для забезпечення постійної швидкості інфузії рідини, перехідник до катетера, що встановлюють до порожнинного органу та систему для відображення, збереження і обробки даних, за яку може виступати планшетний або стаціонарний комп'ютер з відповідним програмним забезпеченням. Моніторингова реєстрація тиску за допомогою розробленого апаратного комплексу дозволяє проводити тривалі дослідження. Суть корисної моделі пояснює креслення, де зображений запропонований апаратний комлекс. Апаратний комплекс для моніторингу тиску у порожнинних органах шлунково-кишкового тракту містить інфузійну камеру 1 Baxter Infusor LV, виконану з можливістю забезпечувати постійну подачу фізіологічного розчину для промивання катетера, датчик 2 для реєстрації тиску та передачі даних по бездротовому каналу Bluetooth 2.0, трійника 3, за допомогою якого система підключається до катетера, дозатора 4, який забезпечує постійну швидкість інфузії рідини (10 мл/хвил.), перехідника 5 до катетера 6, що встановлюється до порожнинного органу. Реєстрацію тиску здійснювали каліброваним і термокомпенсованим датчиком фірми Motorola MPX5010DP. Вимірювання рівня тиску проводили методом відкритого катетера. Клінічним матеріалом дослідження послужили 34 пацієнти, яким проводили інтраопераційне вимірювання тиску, у 11 з них виконаний післяопераційний моніторинг тиску з виконанням навантажувальних проб. Принцип роботи приладу полягає в реєстрації тиску в катетері 6 холедоха, сигнал з датчика тиску 2 (МРХ5010) передають по радіоканалу (Bluetooth 2.0) на ПК, де відбувається відображення, збереження та аналіз інформації. 1 UA 104991 U Використання бездротових технологій дозволило пацієнту переміщатися в межах відділення (дальність зв'язку по Bluetooth до 20 метрів), не перериваючи реєстрацію даних тиску. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Апаратний комплекс для моніторингу тиску у порожнинних органах шлунково-кишкового тракту, який містить катетер, датчик тиску та комп'ютер, який відрізняється тим, що пристрій має інфузійну камеру, виконану з можливістю постійного промивання катетера, апарат для реєстрації тиску та передачі даних по бездротовому каналу Bluetooth, трійник для підключення катетера до системи, дозатор для забезпечення постійної швидкості інфузії рідини, перехідник до катетера, що встановлюють до порожнинного органу та систему для відображення, збереження і обробки даних, за яку може виступати планшетний або стаціонарний комп'ютер з відповідним програмним забезпеченням. Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
