Пристрій для підсилення балок шпренгельною затяжкою

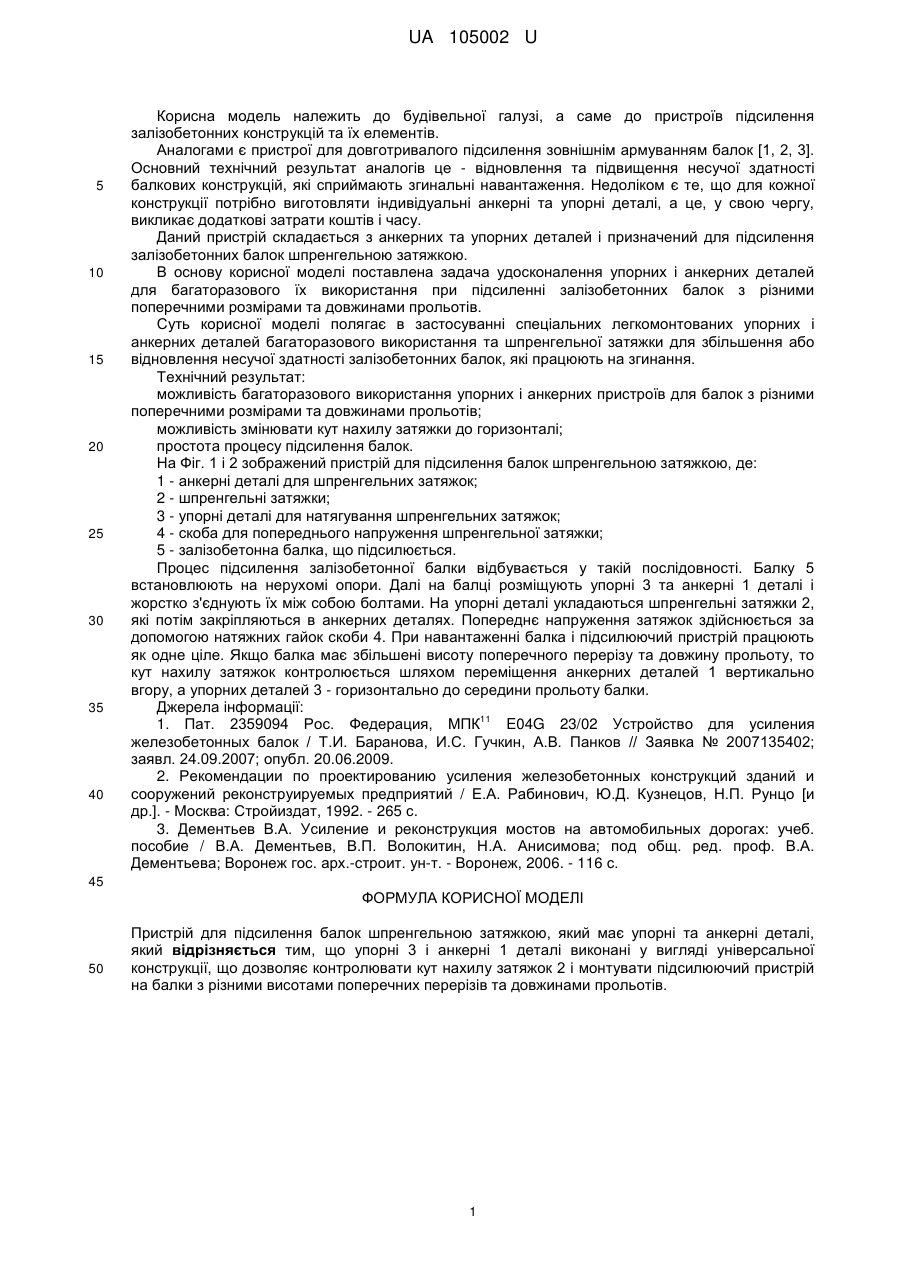

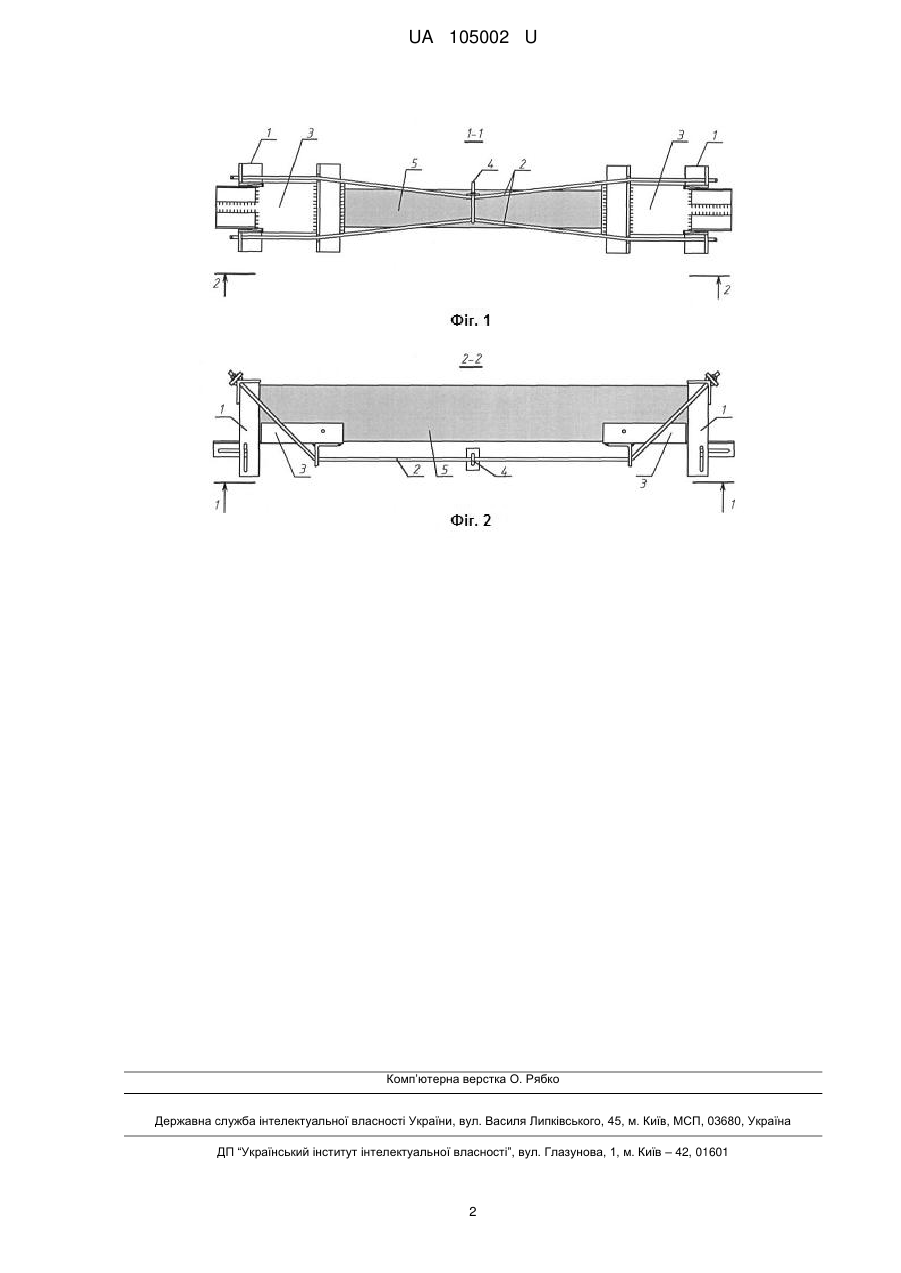

Реферат: Пристрій для підсилення балок шпренгельною затяжкою має упорні та анкерні деталі, які виконані у вигляді універсальної конструкції, що дозволяє контролювати кут нахилу затяжок і монтувати підсилюючий пристрій на балки з різними висотами поперечних перерізів та довжинами прольотів. UA 105002 U (12) UA 105002 U UA 105002 U 5 10 15 20 25 30 35 40 Корисна модель належить до будівельної галузі, а саме до пристроїв підсилення залізобетонних конструкцій та їх елементів. Аналогами є пристрої для довготривалого підсилення зовнішнім армуванням балок [1, 2, 3]. Основний технічний результат аналогів це - відновлення та підвищення несучої здатності балкових конструкцій, які сприймають згинальні навантаження. Недоліком є те, що для кожної конструкції потрібно виготовляти індивідуальні анкерні та упорні деталі, а це, у свою чергу, викликає додаткові затрати коштів і часу. Даний пристрій складається з анкерних та упорних деталей і призначений для підсилення залізобетонних балок шпренгельною затяжкою. В основу корисної моделі поставлена задача удосконалення упорних і анкерних деталей для багаторазового їх використання при підсиленні залізобетонних балок з різними поперечними розмірами та довжинами прольотів. Суть корисної моделі полягає в застосуванні спеціальних легкомонтованих упорних і анкерних деталей багаторазового використання та шпренгельної затяжки для збільшення або відновлення несучої здатності залізобетонних балок, які працюють на згинання. Технічний результат: можливість багаторазового використання упорних і анкерних пристроїв для балок з різними поперечними розмірами та довжинами прольотів; можливість змінювати кут нахилу затяжки до горизонталі; простота процесу підсилення балок. На Фіг. 1 і 2 зображений пристрій для підсилення балок шпренгельною затяжкою, де: 1 - анкерні деталі для шпренгельних затяжок; 2 - шпренгельні затяжки; 3 - упорні деталі для натягування шпренгельних затяжок; 4 - скоба для попереднього напруження шпренгельної затяжки; 5 - залізобетонна балка, що підсилюється. Процес підсилення залізобетонної балки відбувається у такій послідовності. Балку 5 встановлюють на нерухомі опори. Далі на балці розміщують упорні 3 та анкерні 1 деталі і жорстко з'єднують їх між собою болтами. На упорні деталі укладаються шпренгельні затяжки 2, які потім закріпляються в анкерних деталях. Попереднє напруження затяжок здійснюється за допомогою натяжних гайок скоби 4. При навантаженні балка і підсилюючий пристрій працюють як одне ціле. Якщо балка має збільшені висоту поперечного перерізу та довжину прольоту, то кут нахилу затяжок контролюється шляхом переміщення анкерних деталей 1 вертикально вгору, а упорних деталей 3 - горизонтально до середини прольоту балки. Джерела інформації: 11 1. Пат. 2359094 Рос. Федерация, МПК E04G 23/02 Устройство для усиления железобетонных балок / Т.И. Баранова, И.С. Гучкин, А.В. Панков // Заявка № 2007135402; заявл. 24.09.2007; опубл. 20.06.2009. 2. Рекомендации по проектированию усиления железобетонных конструкций зданий и сооружений реконструируемых предприятий / Е.А. Рабинович, Ю.Д. Кузнецов, Н.П. Рунцо [и др.]. - Москва: Стройиздат, 1992. - 265 с. 3. Дементьев В.А. Усиление и реконструкция мостов на автомобильных дорогах: учеб. пособие / В.А. Дементьев, В.П. Волокитин, Н.А. Анисимова; под общ. ред. проф. В.А. Дементьева; Воронеж гос. арх.-строит. ун-т. - Воронеж, 2006. - 116 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Пристрій для підсилення балок шпренгельною затяжкою, який має упорні та анкерні деталі, який відрізняється тим, що упорні 3 і анкерні 1 деталі виконані у вигляді універсальної конструкції, що дозволяє контролювати кут нахилу затяжок 2 і монтувати підсилюючий пристрій на балки з різними висотами поперечних перерізів та довжинами прольотів. 1 UA 105002 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
