Вібраційний насос

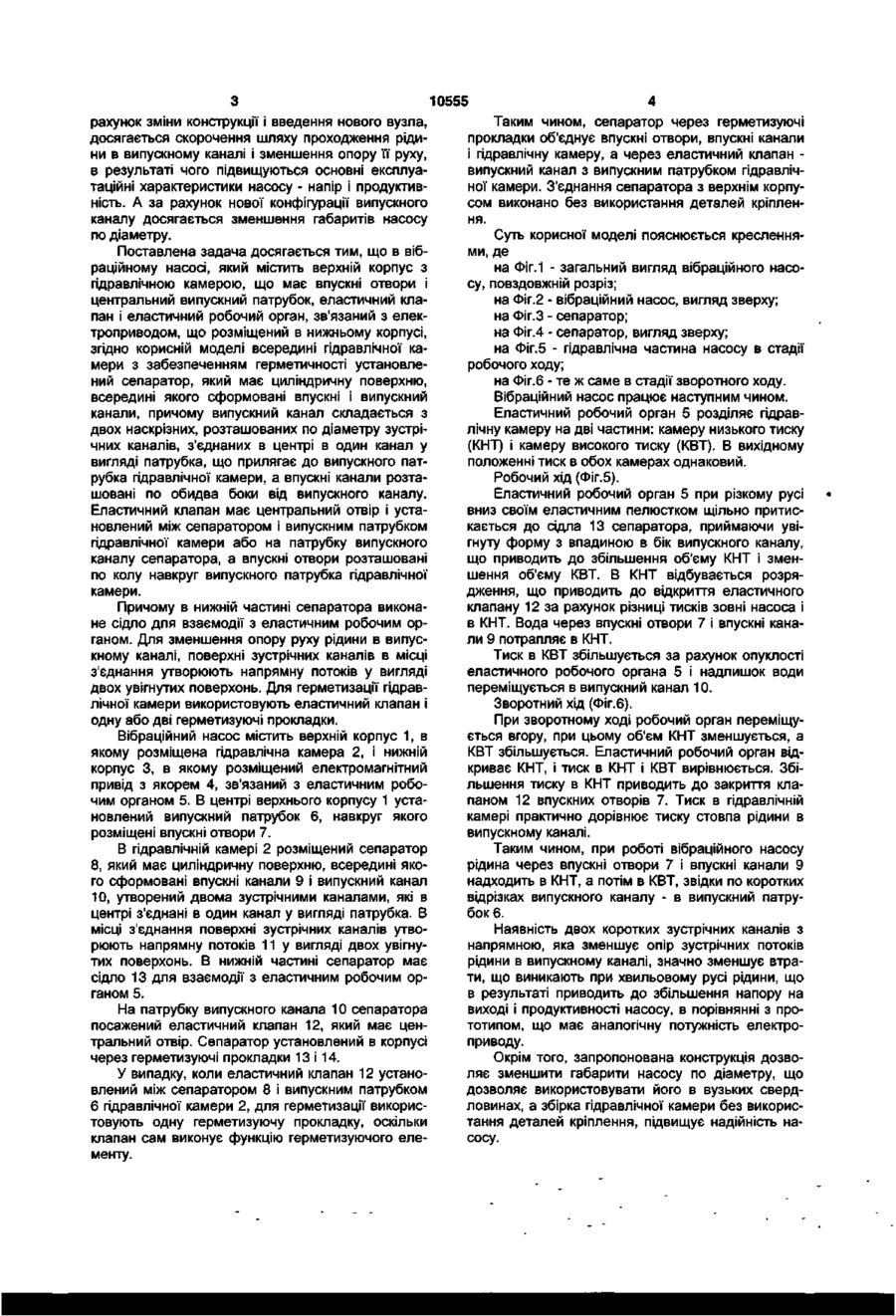

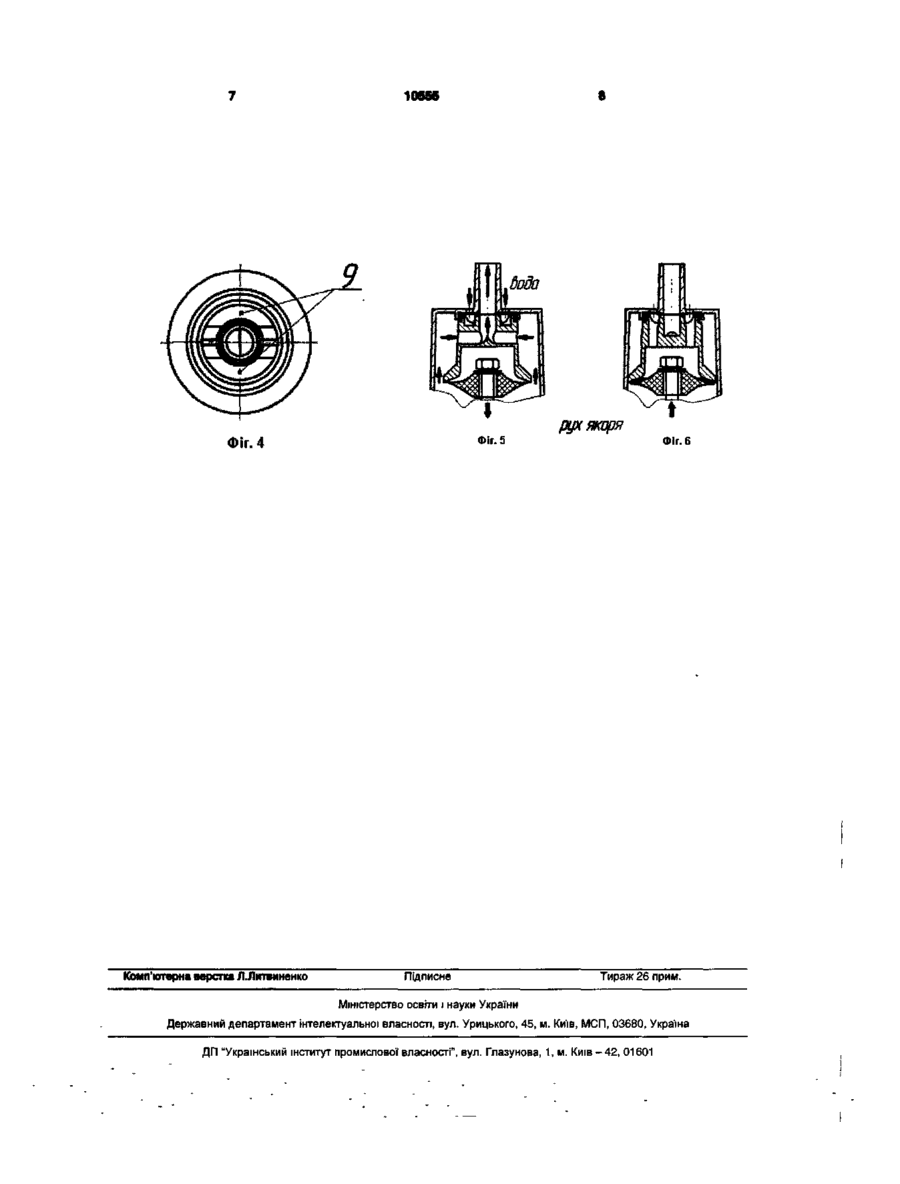

1. Вібраційний насос, який містить верхній корпус з гідравлічною камерою, що має впускні отвори і центральний випускний патрубок, еластичний клапан і еластичний робочий орган, зв'язаний з електроприводом, що розміщений в нижньому корпусі, який відрізняється тим, що всередині гідравлічної камери з забезпеченням герметичності установлений сепаратор, який має циліндричну поверхню, всередині якого сформовані впускні і випускний канали, причому випускний канал складається з двох наскрізних, розташованих по діаметру зустрічних каналів, з'єднаних в центрі в один канал у вигляді патрубка, що прилягає до випускного патрубка гідравлічної камери, а впускні канали розташовані по обидва боки від випускного каналу, причому еластичний клапан має центральний отвір і установлений між сепаратором і випускним патрубком гідравлічної камери або на патрубку випускного каналу сепаратора, а впускні отвори розташовані по окружності навколо випускного патрубка гідравлічної камери. 2. Насос за п.1, який відрізняється тим, що в нижній частині сепаратора виконане сідло для взаємодії з еластичним робочим органом. 3. Насос за пп.1, 2, який відрізняється тим, що поверхні зустрічних каналів в місці з'єднання утворюють напрямну потоків у вигляді двох увігнутих поверхонь. 4. Насос за пп.1, 2, 3, який відрізняється тим, що для герметизації гідравлічної камери використовують еластичний клапан і одну або дві герметизуючі прокладки. Корисна модель відноситься до насособудування, а саме до вібраційних насосів з електромагнітним приводом, призначених для підйому води із свердловин, криниць та інших джерел. Відома конструкція вібраційного насосу з несиметричним розташуванням випускного патрубка по відношенню до робочого органу ["Электронасос бытовой вибрационный БВ-0,12-40-У5 "МаляткоМ", Руководство по эксплуатации ИБШД 062.823001-12-23 РЭ"]. Таке розташування випускного патрубка при роботі насосу приводить до виникнення вібрацій з одного боку насоса і перекосу його корпусу, що може вплинути на надійність його роботи. Відома конструкція вібраційного насосу з нижнім забором води, в якому випускний канал розташований в корпусі ярма і виконаний у вигляді двох симетрично розташованих каналів, конструктивно через штуцер з'єднаних, по центру в один випускний канал [Электронасос бытовой вибрационный БВ-0,2-40-У5 ТУ-У22856653.001-2000 "Руководство по эксплуатации"]. За прототип вибраний вібраційний насос з верхнім забором води згідно деклараційного пате нту України на корисну модель №1392, опублікований в бюл. „Промислова власність" №9, 2002р, який містить забірний корпус (верхній корпус), розташований у верхній частині, і корпус ярма (нижній корпус) - у нижній, причому забірний корпус містить два симетрично розташованих канали, з'єднаних по центру в один випускний канал, виконані як одне ціле з ним та впускні клапани, розташовані у верхній частині забірного корпусу. В описаному вище насосі, потоки рідини в випускному каналі проходять довгий шлях з різкою зміною напрямку руху. Така конфігурація випускного каналу призводить до виникнення у рідині стоячих і відбитих хвиль, що знижає швидкість і кількість рідини, що витікає в одиницю часу, внаслідок чого понижаються експлуатаційні характеристики насосу - напір і продуктивність. Крім того, за рахунок того, що симетричні канали розташовані з двох боків корпуса, насос має великий діаметр. Ці недоліки усунено в запропонованій конструкції вібраційного насосу. В основу корисної моделі поставлена задача удосконалення вібраційного насосу, в якому за Ю Ю 5Г ^ 10555 рахунок зміни конструкції і введення нового вузла, досягається скорочення шляху проходження рідини в випускному каналі і зменшення опору її руху, в результаті чого підвищуються основні експлуатаційні характеристики насосу - напір і продуктивність. А за рахунок нової конфігурації випускного каналу досягається зменшення габаритів насосу по діаметру. Поставлена задача досягається тим, що в вібраційному насосі, який містить верхній корпус з гідравлічною камерою, що має впускні отвори і центральний випускний патрубок, еластичний клапан і еластичний робочий орган, зв'язаний з електроприводом, що розміщений в нижньому корпусі, згідно корисній моделі всередині гідравлічної камери з забезпеченням герметичності установлений сепаратор, який має циліндричну поверхню, всередині якого сформовані впускні і випускний канали, причому випускний канал складається з двох наскрізних, розташованих по діаметру зустрічних каналів, з'єднаних в центрі в один канал у вигляді патрубка, що прилягає до випускного патрубка гідравлічної камери, а впускні канали розташовані по обидва боки від випускного каналу. Еластичний клапан має центральний отвір і установлений між сепаратором і випускним патрубком гідравлічної камери або на патрубку випускного каналу сепаратора, а впускні отвори розташовані по колу навкруг випускного патрубка гідравлічної камери. Причому в нижній частині сепаратора виконане сідло для взаємодії з еластичним робочим органом. Для зменшення опору руху рідини в випускному каналі, поверхні зустрічних каналів в місці з'єднання утворюють напрямну потоків у вигляді двох увігнутих поверхонь. Для герметизації гідравлічної камери використовують еластичний клапан і одну або дві герметизуючі прокладки. Вібраційний насос містить верхній корпус 1, в якому розміщена гідравлічна камера 2, і нижній корпус 3, в якому розміщений електромагнітний привід з якорем 4, зв'язаний з еластичним робочим органом 5. В центрі верхнього корпусу 1 установлений випускний патрубок 6, навкруг якого розміщені впускні отвори 7. В гідравлічній камері 2 розміщений сепаратор 8, який має циліндричну поверхню, всередині якого сформовані впускні канали 9 і випускний канал 10, утворений двома зустрічними каналами, які в центрі з'єднані в один канал у вигляді патрубка. В місці з'єднання поверхні зустрічних каналів утворюють напрямну потоків 11 у вигляді двох увігнутих поверхонь. В нижній частині сепаратор має сідло 13 для взаємодії з еластичним робочим органом 5. На патрубку випускного канала 10 сепаратора посажений еластичний клапан 12, який має центральний отвір. Сепаратор установлений в корпусі через герметизуючі прокладки 13 і 14. У випадку, коли еластичний клапан 12 установлений між сепаратором 8 і випускним патрубком 6 гідравлічної камери 2, для герметизації використовують одну герметизуючу прокладку, оскільки клапан сам виконує функцію герметизуючого елементу. Таким чином, сепаратор через герметизуючі прокладки об'єднує впускні отвори, впускні канали і гідравлічну камеру, а через еластичний клапан випускний канал з випускним патрубком гідравлічної камери. З'єднання сепаратора з верхнім корпусом виконано без використання деталей кріплення. Суть корисної моделі пояснюється кресленнями, де на Фіг.1 - загальний вигляд вібраційного насосу, повздовжній розріз; на Фіг.2 - вібраційний насос, вигляд зверху; на Фіг.З - сепаратор; на Фіг.4 - сепаратор, вигляд зверху; на Фіг.5 - гідравлічна частина насосу в стадії робочого ходу; на Фіг.6 - те ж саме в стадії зворотного ходу. Вібраційний насос працює наступним чином. Еластичний робочий орган 5 розділяє гідравлічну камеру на дві частини: камеру низького тиску (КНТ) і камеру високого тиску (КВТ). В вихідному положенні тиск в обох камерах однаковий. Робочий хід (Фіг.5). Еластичний робочий орган 5 при різкому русі вниз своїм еластичним пелюстком щільно притискається до сідла 13 сепаратора, приймаючи увігнуту форму з впадиною в бік випускного каналу, що приводить до збільшення об'єму КНТ і зменшення об'єму КВТ. В КНТ відбувається розрядження, що приводить до відкриття еластичного клапану 12 за рахунок різниці тисків зовні насоса і в КНТ. Вода через впускні отвори 7 і впускні канали 9 потрапляє в КНТ. Тиск в КВТ збільшується за рахунок опуклості еластичного робочого органа 5 і надлишок води переміщується в випускний канал 10. Зворотний хід (Фіг.6). При зворотному ході робочий орган переміщується вгору, при цьому об'єм КНТ зменшується, а КВТ збільшується. Еластичний робочий орган відкриває КНТ, і тиск в КНТ і КВТ вирівнюється. Збільшення тиску в КНТ приводить до закриття клапаном 12 впускних отворів 7. Тиск в гідравлічній камері практично дорівнює тиску стовпа рідини в випускному каналі. Таким чином, при роботі вібраційного насосу рідина через впускні отвори 7 і впускні канали 9 надходить в КНТ, а потім в КВТ, звідки по коротких відрізках випускного каналу - в випускний патрубок 6. Наявність двох коротких зустрічних каналів з напрямною, яка зменшує опір зустрічних потоків рідини в випускному каналі, значно зменшує втрати, що виникають при хвильовому русі рідини, що в результаті приводить до збільшення напору на виході і продуктивності насосу, в порівнянні з прототипом, що має аналогічну потужність електроприводу. Окрім того, запропонована конструкція дозволяє зменшити габарити насосу по діаметру, що дозволяє використовувати його в вузьких свердловинах, а збірка гідравлічної камери без використання деталей кріплення, підвищує надійність насосу. SS90L 10555 додв 1 I і рух якоря Фіг. 4 Комп'ютерна верстка Л.Литвмненко A, \ Підписне \ ! mm і У Фіг. 6 Тираж 26 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП "Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 4 2 , 01601
