Вібраційний насос попова

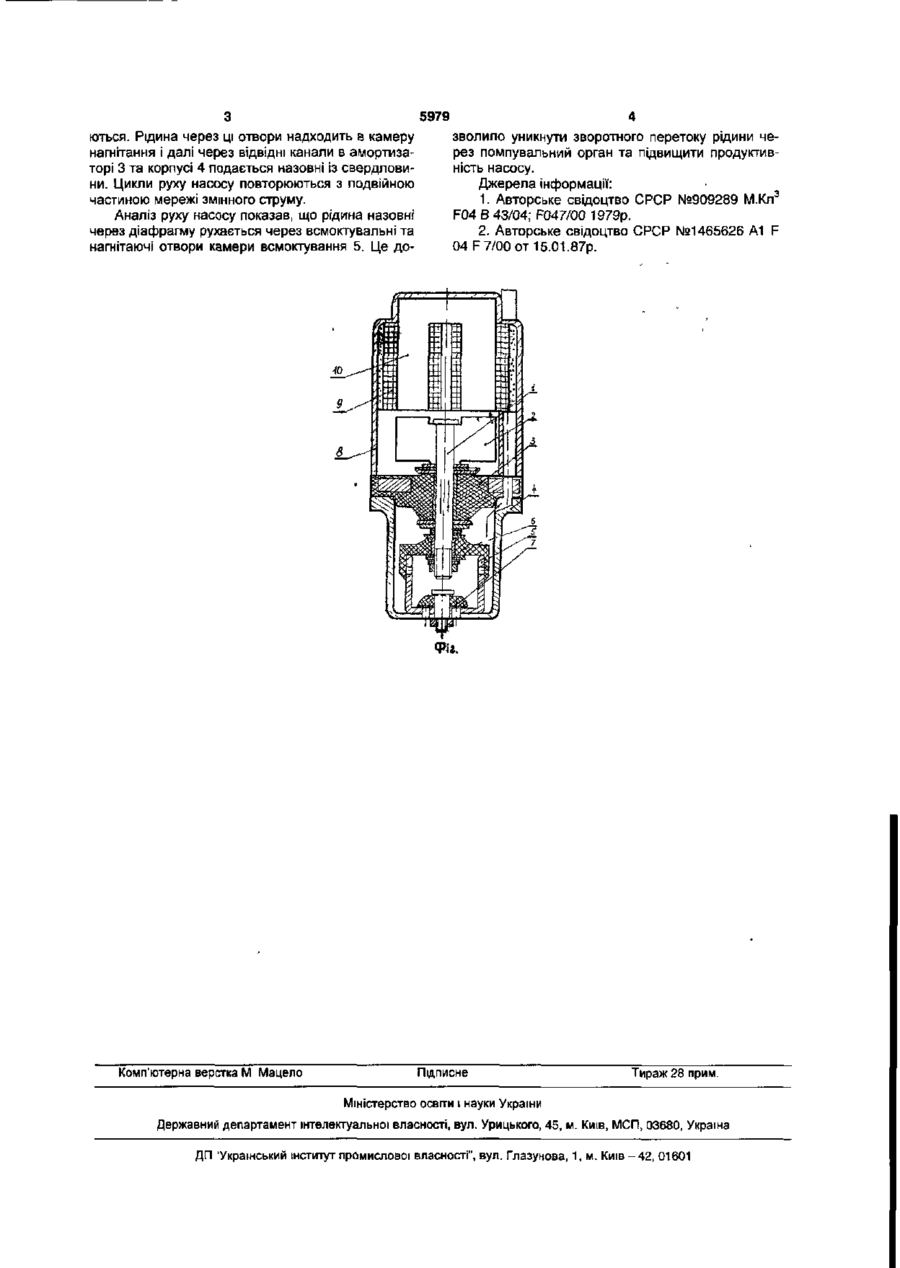

Вібраційний насос, що містить корпус приводу, корпус всмоктування-нагнітання, шток з діафрагмою, амортизатор, всмоктувальний клапан, Корисна модель відноситься до галузі механіки і може бути використана в побутовій техніці при підійманні рідини із свердловин, колодязів та інших джерел. Відомий вібраційний насос [1], який має корпус приводу, корпус всмоктування-нагнітання, шток з діафрагмою, амортизатор, поршень, всмоктувальний клапан муфту та упор, котушки намагнічування, ярмо, якір. Недоліком такого насосу є малий коефіцієнт корисної дії, пов'язаний із зворотним перетоком рідини на клапан та поршні. Найбільш близьким по технічної суті та досягнутому результату є побутовий вібраційний насос [2], який має, корпус приводу, корпус всмоктування-нагнітання, шток з діафрагмою, амортизатор, поршень, всмоктувальний клапан, муфту та упор, котушки намагнічування, ярмо, якір. Такий насос має ваду, яка полягає в тому, що рідина через насос проходить між поршнем та корпусом. Це призводить до появи зворотного перетоку рідини, та І до збільшення гідравлічного опору, що знижує продуктивність насосу. В основу корисної моделі покладене завдання створити такий вібраційний насос, в якому нове виконання помпувальної частини дозволило б зменшити зворотний переток рідини через помпувальний орган, підвищити надійність та продуктивність насосу. Нове рішення поставленого завдання досягнуте тим, що діафрагмовий вібраційний насос Попова містить помпувальний вузол, який складається з еластичної' діафрагми, виконаної нерухомо надітою на зовнішню поверхню циліндричної камери всмоктування з подавальними та всмоктувальними отворами по боковій та торцевій котушку намагнічування, ярмо, якір, який відрізняється тим, що містить помпувальний вузол, який складається з еластичної діафрагми, виконаної нерухомо, надітою на зовнішню поверхню циліндричної камери всмоктування з подавальними та всмоктувальними отворами по боковій та торцевій поверхні і перекритими циліндричною частиною діафрагми та клапаном. поверхні і перекритими циліндричною частиною діафрагми та клапаном. Устрій вібраційного насосу Попова ілюструє Фіг. На штоку 1 нерухомо закріплені якір 2, амортизатор 3, діафрагма 6 (Фіг. ), яка виконана нерухомо надітою на зовнішню поверхню циліндричної камери всмоктування 5. В корпусі 4 містяться амортизатор 3. Отвори нагнітання в камері 5 виконані перекритими внутрішньою циліндричною частиною діафрагми 6. Амортизатор 3, корпус приводу 8, корпус всмоктування 4 мають канал, відводячий рідину назовні. В корпусі 8 містяться котушки намагнічування 9 та ярмо 10. Вібраційний насос Попова діє наступним чином. При вмиканні насосу в мережу змінного струму котушки намагнічування 9 утворюють магнітне поле лід дією якого якір 2 притягується до ярма 10 і здійснює зворотно-поступові коливання вверхвниз (Фіг. ). Коли якір 2 рухається вверх, деформуються амортизатор 3 та діафрагма 6 і накопичують потенційну енергію. При цьому в камері всмоктування 5 тиск знижується, клапан відкривається і рідина подається в камеру 5. Отвори нагнітання в камері 5 перекриваються циліндричною частиною діафрагми 6 (Фіг.). Під дією сил пружної деформації амортизатора 3 та діафрагми 6 якір 2 та шток 1 рухаються вниз (Фіг. 1). Потенційна енергія деформації' перетворюється в кінетичну енергію руху рідини Діафрагма 6 стискує рідину в камері всмоктування 5, клапан 7 закривається (Фіг. ), отвори нагнітання на боковій поверхні камери всмоктування 5 відкрива О) О) Ю ш 5979 ються. Рідина через ці отвори надходить в камеру нагнітання і далі через відвідні канали в амортизаторі 3 та корпусі 4 подається назовні із свердловини. Цикли руху насосу повторюються з подвійною частиною мережі змінного струму. Аналіз руху насосу показав, що рідина назовні через діафрагму рухається через всмоктувальні та нагнітаючі отвори камери всмоктування 5. Це до зволило уникнути зворотного перетоку рідини через помпувальний орган та підвищити продуктивність насосу. Джерела інформації: 1. Авторське свідоцтво СРСР №909289 М.Кл3 F04 В 43/04; F047/00 1979р. 2. Авторське свідоцтво СРСР №1465626 А1 F 04 F 7/00 от 15.01.87р. Фіг. Комп'ютерна верстка М Мацело Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП 'Український інститут промислової власності", вул. Глазунова, 1, м. Київ - 42, 01601
