Електричний провід для бортової мережі

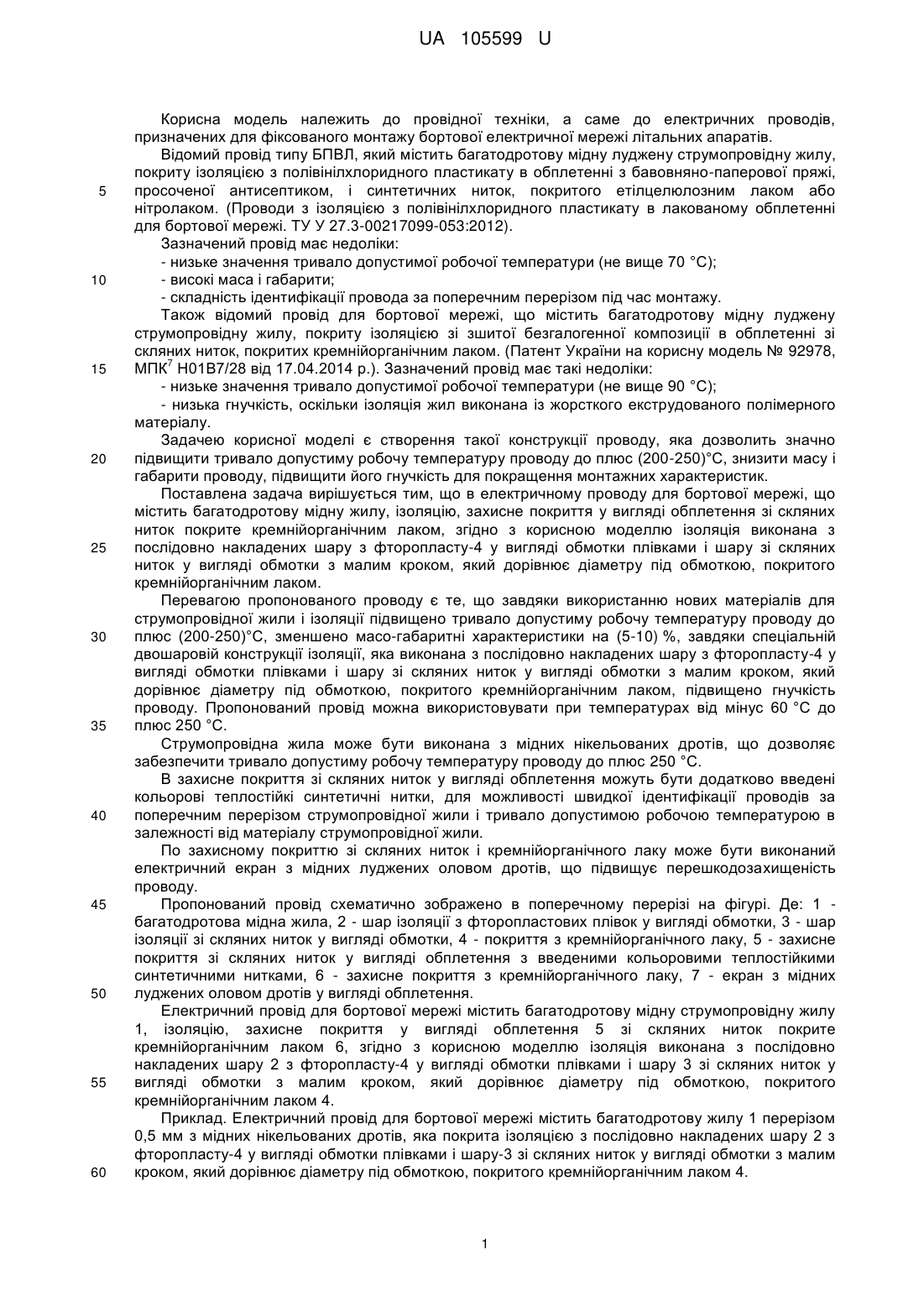

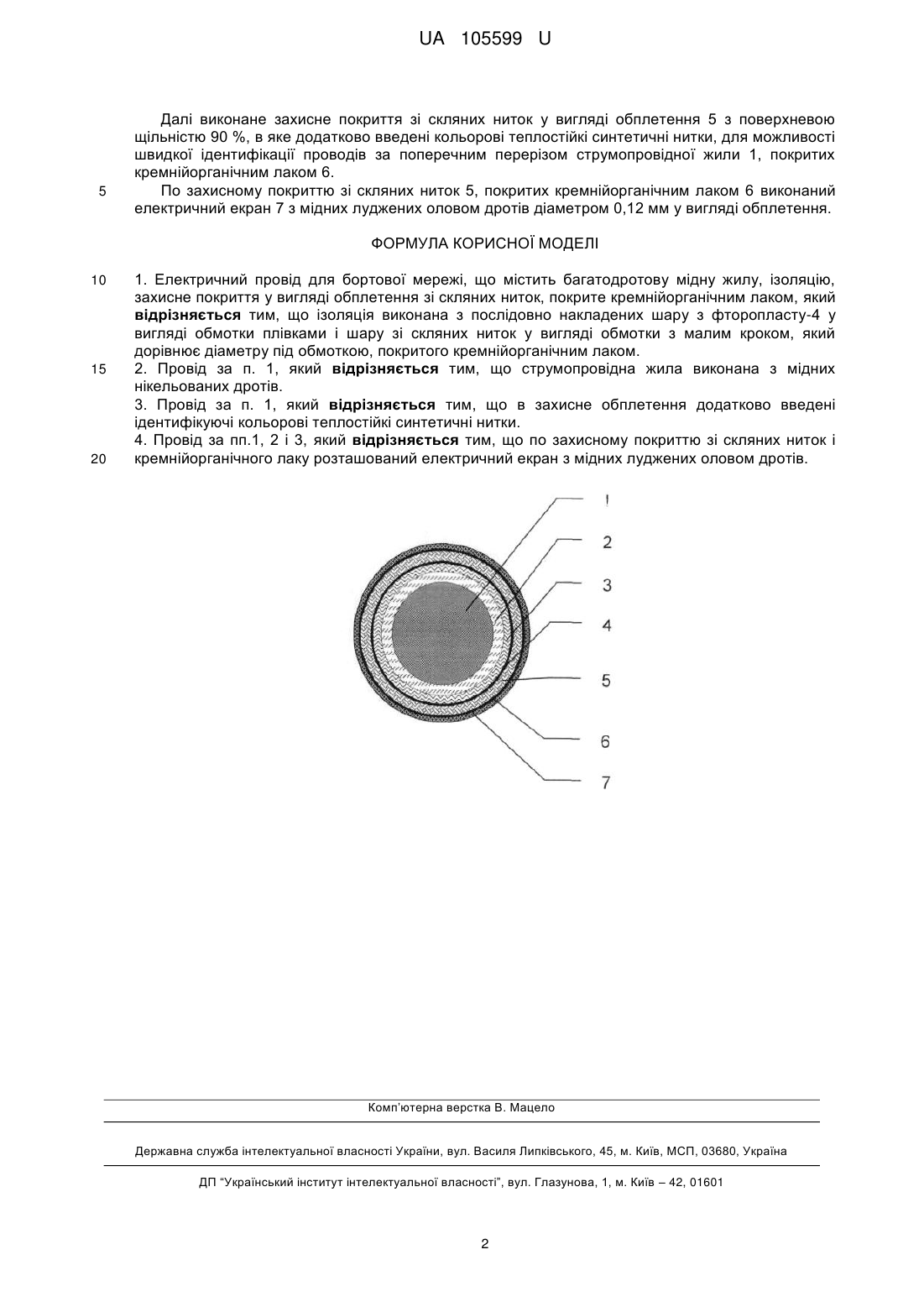

Реферат: Електричний провід для бортової мережі містить багатодротову мідну жилу, ізоляцію, захисне покриття у вигляді обплетення зі скляних ниток, покрите кремнійорганічним лаком. Ізоляція виконана з послідовно накладених шару з фторопласту-4 у вигляді обмотки плівками і шару зі скляних ниток у вигляді обмотки з малим кроком, який дорівнює діаметру під обмоткою, покритого кремнійорганічним лаком. Струмопровідна жила виконана з мідних нікельованих дротів. В захисне обплетення додатково введені ідентифікуючі кольорові теплостійкі синтетичні нитки. По захисному покриттю зі скляних ниток і кремнійорганічного лаку розташований електричний екран з мідних луджених оловом дротів. UA 105599 U (12) UA 105599 U UA 105599 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до провідної техніки, а саме до електричних проводів, призначених для фіксованого монтажу бортової електричної мережі літальних апаратів. Відомий провід типу БПВЛ, який містить багатодротову мідну луджену струмопровідну жилу, покриту ізоляцією з полівінілхлоридного пластикату в обплетенні з бавовняно-паперової пряжі, просоченої антисептиком, і синтетичних ниток, покритого етілцелюлозним лаком або нітролаком. (Проводи з ізоляцією з полівінілхлоридного пластикату в лакованому обплетенні для бортової мережі. ТУ У 27.3-00217099-053:2012). Зазначений провід має недоліки: - низьке значення тривало допустимої робочої температури (не вище 70 °C); - високі маса і габарити; - складність ідентифікації провода за поперечним перерізом під час монтажу. Також відомий провід для бортової мережі, що містить багатодротову мідну луджену струмопровідну жилу, покриту ізоляцією зі зшитої безгалогенної композиції в обплетенні зі скляних ниток, покритих кремнійорганічним лаком. (Патент України на корисну модель № 92978, 7 МПК H01В7/28 від 17.04.2014 p.). Зазначений провід має такі недоліки: - низьке значення тривало допустимої робочої температури (не вище 90 °C); - низька гнучкість, оскільки ізоляція жил виконана із жорсткого екструдованого полімерного матеріалу. Задачею корисної моделі є створення такої конструкції проводу, яка дозволить значно підвищити тривало допустиму робочу температуру проводу до плюс (200-250)°С, знизити масу і габарити проводу, підвищити його гнучкість для покращення монтажних характеристик. Поставлена задача вирішується тим, що в електричному проводу для бортової мережі, що містить багатодротову мідну жилу, ізоляцію, захисне покриття у вигляді обплетення зі скляних ниток покрите кремнійорганічним лаком, згідно з корисною моделлю ізоляція виконана з послідовно накладених шару з фторопласту-4 у вигляді обмотки плівками і шару зі скляних ниток у вигляді обмотки з малим кроком, який дорівнює діаметру під обмоткою, покритого кремнійорганічним лаком. Перевагою пропонованого проводу є те, що завдяки використанню нових матеріалів для струмопровідної жили і ізоляції підвищено тривало допустиму робочу температуру проводу до плюс (200-250)°С, зменшено масо-габаритні характеристики на (5-10) %, завдяки спеціальній двошаровій конструкції ізоляції, яка виконана з послідовно накладених шару з фторопласту-4 у вигляді обмотки плівками і шару зі скляних ниток у вигляді обмотки з малим кроком, який дорівнює діаметру під обмоткою, покритого кремнійорганічним лаком, підвищено гнучкість проводу. Пропонований провід можна використовувати при температурах від мінус 60 °C до плюс 250 °C. Струмопровідна жила може бути виконана з мідних нікельованих дротів, що дозволяє забезпечити тривало допустиму робочу температуру проводу до плюс 250 °C. В захисне покриття зі скляних ниток у вигляді обплетення можуть бути додатково введені кольорові теплостійкі синтетичні нитки, для можливості швидкої ідентифікації проводів за поперечним перерізом струмопровідної жили і тривало допустимою робочою температурою в залежності від матеріалу струмопровідної жили. По захисному покриттю зі скляних ниток і кремнійорганічного лаку може бути виконаний електричний екран з мідних луджених оловом дротів, що підвищує перешкодозахищеність проводу. Пропонований провід схематично зображено в поперечному перерізі на фігурі. Де: 1 багатодротова мідна жила, 2 - шар ізоляції з фторопластових плівок у вигляді обмотки, 3 - шар ізоляції зі скляних ниток у вигляді обмотки, 4 - покриття з кремнійорганічного лаку, 5 - захисне покриття зі скляних ниток у вигляді обплетення з введеними кольоровими теплостійкими синтетичними нитками, 6 - захисне покриття з кремнійорганічного лаку, 7 - екран з мідних луджених оловом дротів у вигляді обплетення. Електричний провід для бортової мережі містить багатодротову мідну струмопровідну жилу 1, ізоляцію, захисне покриття у вигляді обплетення 5 зі скляних ниток покрите кремнійорганічним лаком 6, згідно з корисною моделлю ізоляція виконана з послідовно накладених шару 2 з фторопласту-4 у вигляді обмотки плівками і шару 3 зі скляних ниток у вигляді обмотки з малим кроком, який дорівнює діаметру під обмоткою, покритого кремнійорганічним лаком 4. Приклад. Електричний провід для бортової мережі містить багатодротову жилу 1 перерізом 0,5 мм з мідних нікельованих дротів, яка покрита ізоляцією з послідовно накладених шару 2 з фторопласту-4 у вигляді обмотки плівками і шару-3 зі скляних ниток у вигляді обмотки з малим кроком, який дорівнює діаметру під обмоткою, покритого кремнійорганічним лаком 4. 1 UA 105599 U 5 Далі виконане захисне покриття зі скляних ниток у вигляді обплетення 5 з поверхневою щільністю 90 %, в яке додатково введені кольорові теплостійкі синтетичні нитки, для можливості швидкої ідентифікації проводів за поперечним перерізом струмопровідної жили 1, покритих кремнійорганічним лаком 6. По захисному покриттю зі скляних ниток 5, покритих кремнійорганічним лаком 6 виконаний електричний екран 7 з мідних луджених оловом дротів діаметром 0,12 мм у вигляді обплетення. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 10 15 20 1. Електричний провід для бортової мережі, що містить багатодротову мідну жилу, ізоляцію, захисне покриття у вигляді обплетення зі скляних ниток, покрите кремнійорганічним лаком, який відрізняється тим, що ізоляція виконана з послідовно накладених шару з фторопласту-4 у вигляді обмотки плівками і шару зі скляних ниток у вигляді обмотки з малим кроком, який дорівнює діаметру під обмоткою, покритого кремнійорганічним лаком. 2. Провід за п. 1, який відрізняється тим, що струмопровідна жила виконана з мідних нікельованих дротів. 3. Провід за п. 1, який відрізняється тим, що в захисне обплетення додатково введені ідентифікуючі кольорові теплостійкі синтетичні нитки. 4. Провід за пп.1, 2 і 3, який відрізняється тим, що по захисному покриттю зі скляних ниток і кремнійорганічного лаку розташований електричний екран з мідних луджених оловом дротів. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
