Застосування тканини “органза” як каркаса в клейовому з’єднанні

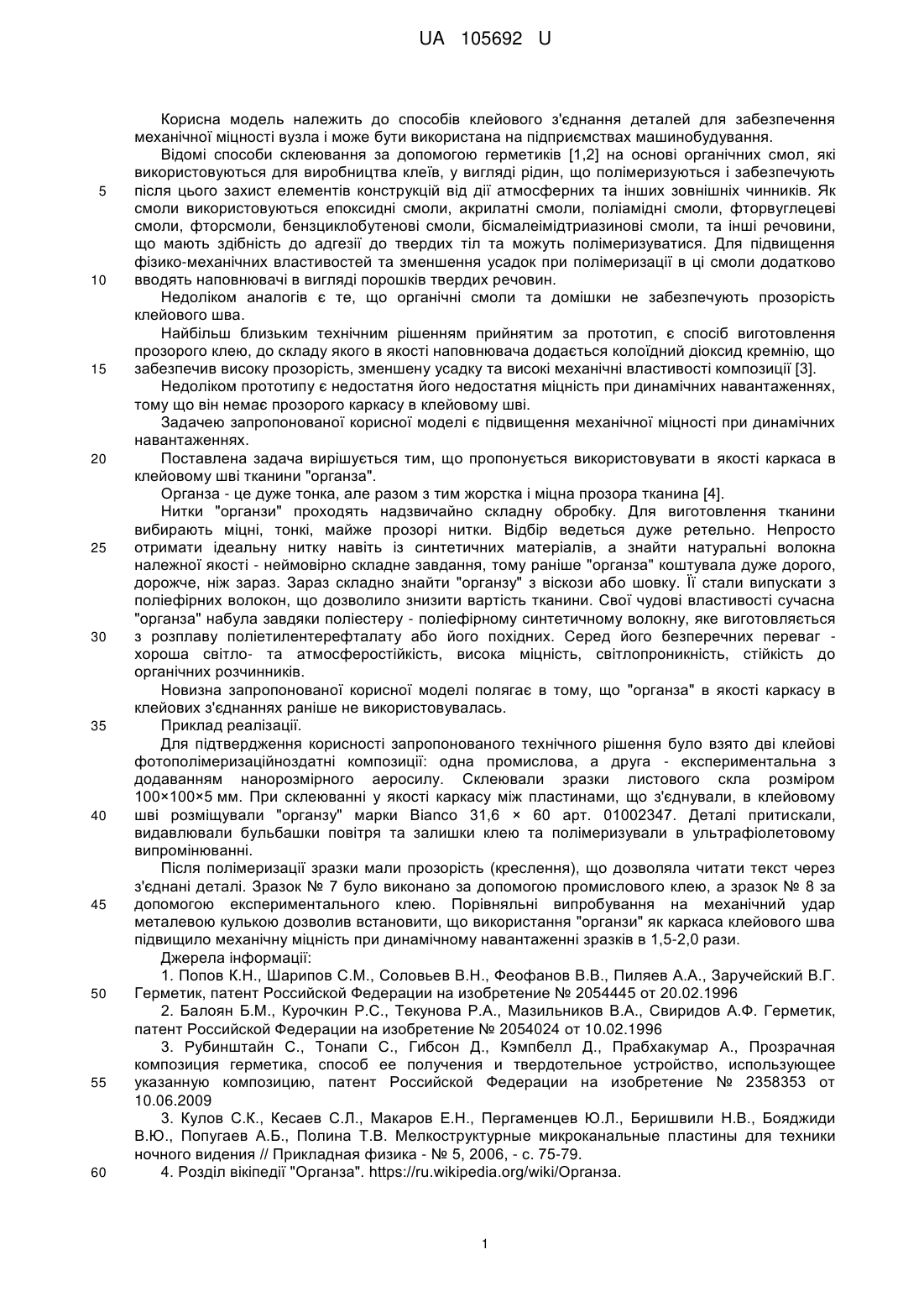

Реферат: Застосування тканини "органза" як каркаса в клейовому з'єднанні. UA 105692 U (12) UA 105692 U UA 105692 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до способів клейового з'єднання деталей для забезпечення механічної міцності вузла і може бути використана на підприємствах машинобудування. Відомі способи склеювання за допомогою герметиків [1,2] на основі органічних смол, які використовуються для виробництва клеїв, у вигляді рідин, що полімеризуються і забезпечують після цього захист елементів конструкцій від дії атмосферних та інших зовнішніх чинників. Як смоли використовуються епоксидні смоли, акрилатні смоли, поліамідні смоли, фторвуглецеві смоли, фторсмоли, бензциклобутенові смоли, бісмалеімідтриазинові смоли, та інші речовини, що мають здібність до адгезії до твердих тіл та можуть полімеризуватися. Для підвищення фізико-механічних властивостей та зменшення усадок при полімеризації в ці смоли додатково вводять наповнювачі в вигляді порошків твердих речовин. Недоліком аналогів є те, що органічні смоли та домішки не забезпечують прозорість клейового шва. Найбільш близьким технічним рішенням прийнятим за прототип, є спосіб виготовлення прозорого клею, до складу якого в якості наповнювача додається колоїдний діоксид кремнію, що забезпечив високу прозорість, зменшену усадку та високі механічні властивості композиції [3]. Недоліком прототипу є недостатня його недостатня міцність при динамічних навантаженнях, тому що він немає прозорого каркасу в клейовому шві. Задачею запропонованої корисної моделі є підвищення механічної міцності при динамічних навантаженнях. Поставлена задача вирішується тим, що пропонується використовувати в якості каркаса в клейовому шві тканини "органза". Органза - це дуже тонка, але разом з тим жорстка і міцна прозора тканина [4]. Нитки "органзи" проходять надзвичайно складну обробку. Для виготовлення тканини вибирають міцні, тонкі, майже прозорі нитки. Відбір ведеться дуже ретельно. Непросто отримати ідеальну нитку навіть із синтетичних матеріалів, а знайти натуральні волокна належної якості - неймовірно складне завдання, тому раніше "органза" коштувала дуже дорого, дорожче, ніж зараз. Зараз складно знайти "органзу" з віскози або шовку. Її стали випускати з поліефірних волокон, що дозволило знизити вартість тканини. Свої чудові властивості сучасна "органза" набула завдяки поліестеру - поліефірному синтетичному волокну, яке виготовляється з розплаву поліетилентерефталату або його похідних. Серед його безперечних переваг хороша світло- та атмосферостійкість, висока міцність, світлопроникність, стійкість до органічних розчинників. Новизна запропонованої корисної моделі полягає в тому, що "органза" в якості каркасу в клейових з'єднаннях раніше не використовувалась. Приклад реалізації. Для підтвердження корисності запропонованого технічного рішення було взято дві клейові фотополімеризаційноздатні композиції: одна промислова, а друга - експериментальна з додаванням нанорозмірного аеросилу. Склеювали зразки листового скла розміром 100×100×5 мм. При склеюванні у якості каркасу між пластинами, що з'єднували, в клейовому шві розміщували "органзу" марки Bianco 31,6 × 60 арт. 01002347. Деталі притискали, видавлювали бульбашки повітря та залишки клею та полімеризували в ультрафіолетовому випромінюванні. Після полімеризації зразки мали прозорість (креслення), що дозволяла читати текст через з'єднані деталі. Зразок № 7 було виконано за допомогою промислового клею, а зразок № 8 за допомогою експериментального клею. Порівняльні випробування на механічний удар металевою кулькою дозволив встановити, що використання "органзи" як каркаса клейового шва підвищило механічну міцність при динамічному навантаженні зразків в 1,5-2,0 рази. Джерела інформації: 1. Попов К.Н., Шарипов С.М., Соловьев В.Н., Феофанов В.В., Пиляев А.А., Заручейский В.Г. Герметик, патент Российской Федерации на изобретение № 2054445 от 20.02.1996 2. Балоян Б.М., Курочкин Р.С., Текунова Р.А., Мазильников В.А., Свиридов А.Ф. Герметик, патент Российской Федерации на изобретение № 2054024 от 10.02.1996 3. Рубинштайн С., Тонапи С., Гибсон Д., Кэмпбелл Д., Прабхакумар А., Прозрачная композиция герметика, способ ее получения и твердотельное устройство, использующее указанную композицию, патент Российской Федерации на изобретение № 2358353 от 10.06.2009 3. Кулов С.К., Кесаев С.Л., Макаров Е.Н., Пергаменцев Ю.Л., Беришвили Н.В., Бояджиди В.Ю., Попугаев А.Б., Полина Т.В. Мелкоструктурные микроканальные пластины для техники ночного видения // Прикладная физика - № 5, 2006, - с. 75-79. 4. Розділ вікіпедії "Органза". https://ru.wikipedia.org/wiki/Opraнзa. 1 UA 105692 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ Застосування тканини "органза" як каркаса в клейовому з'єднанні. Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
