Мобільний пристрій технічного обслуговування

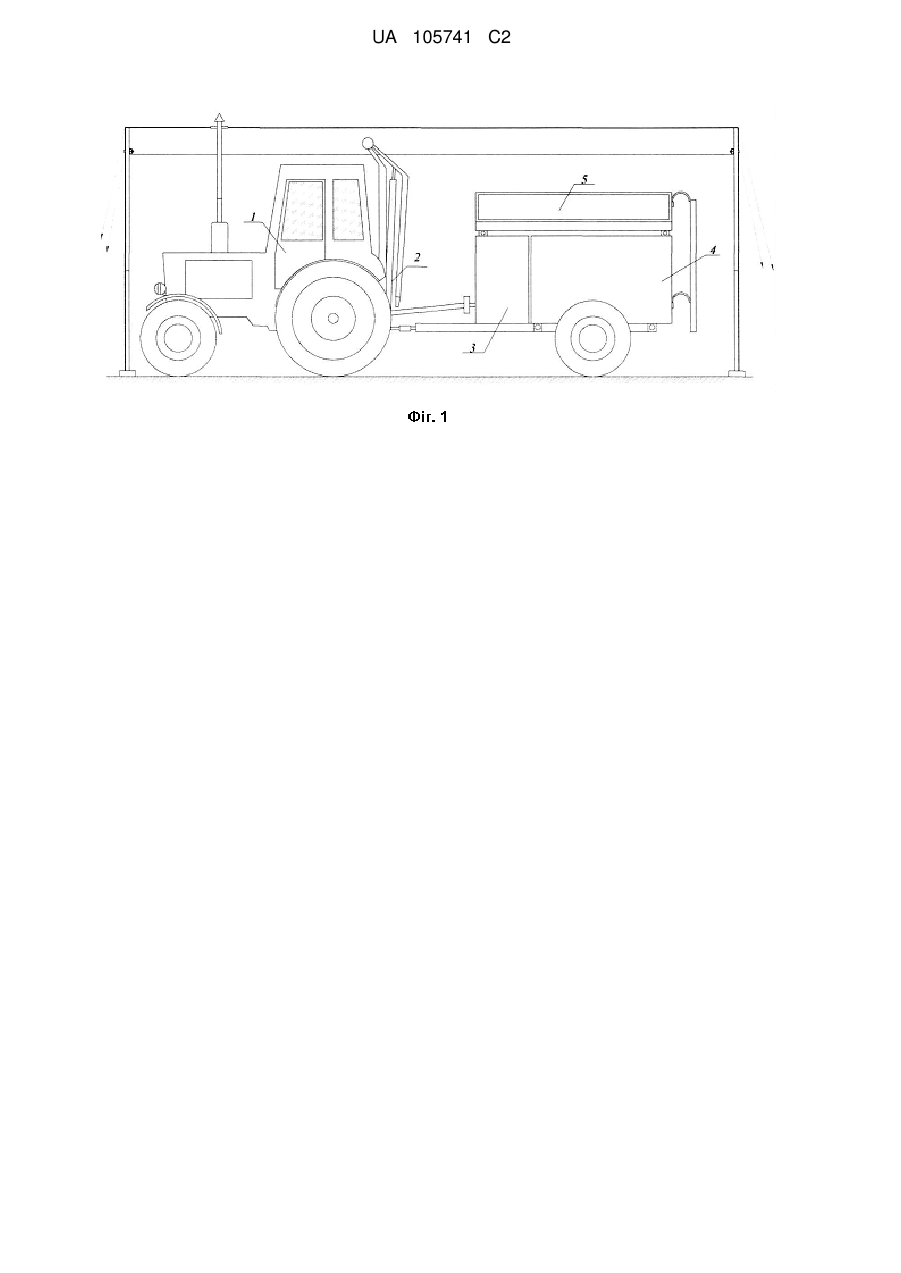

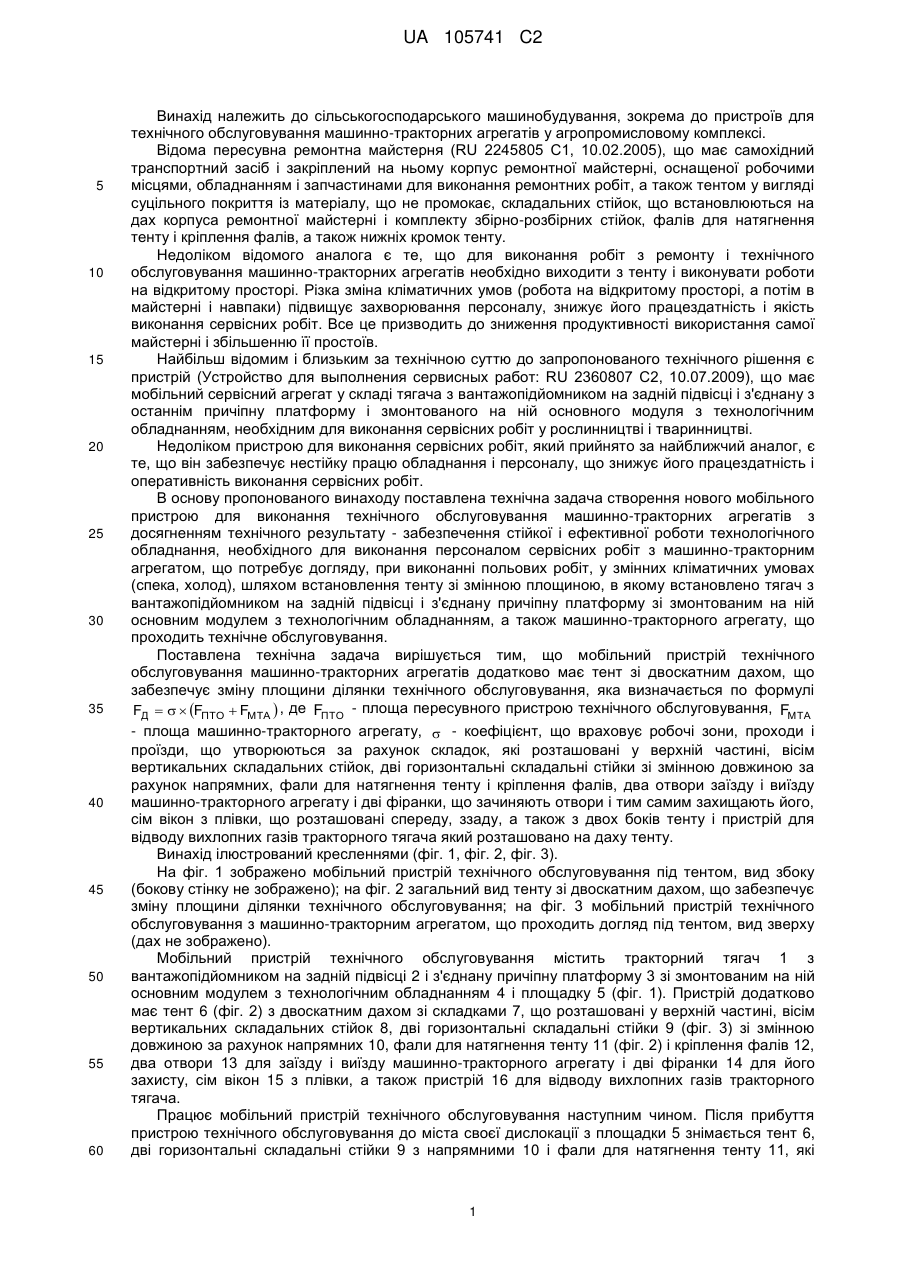

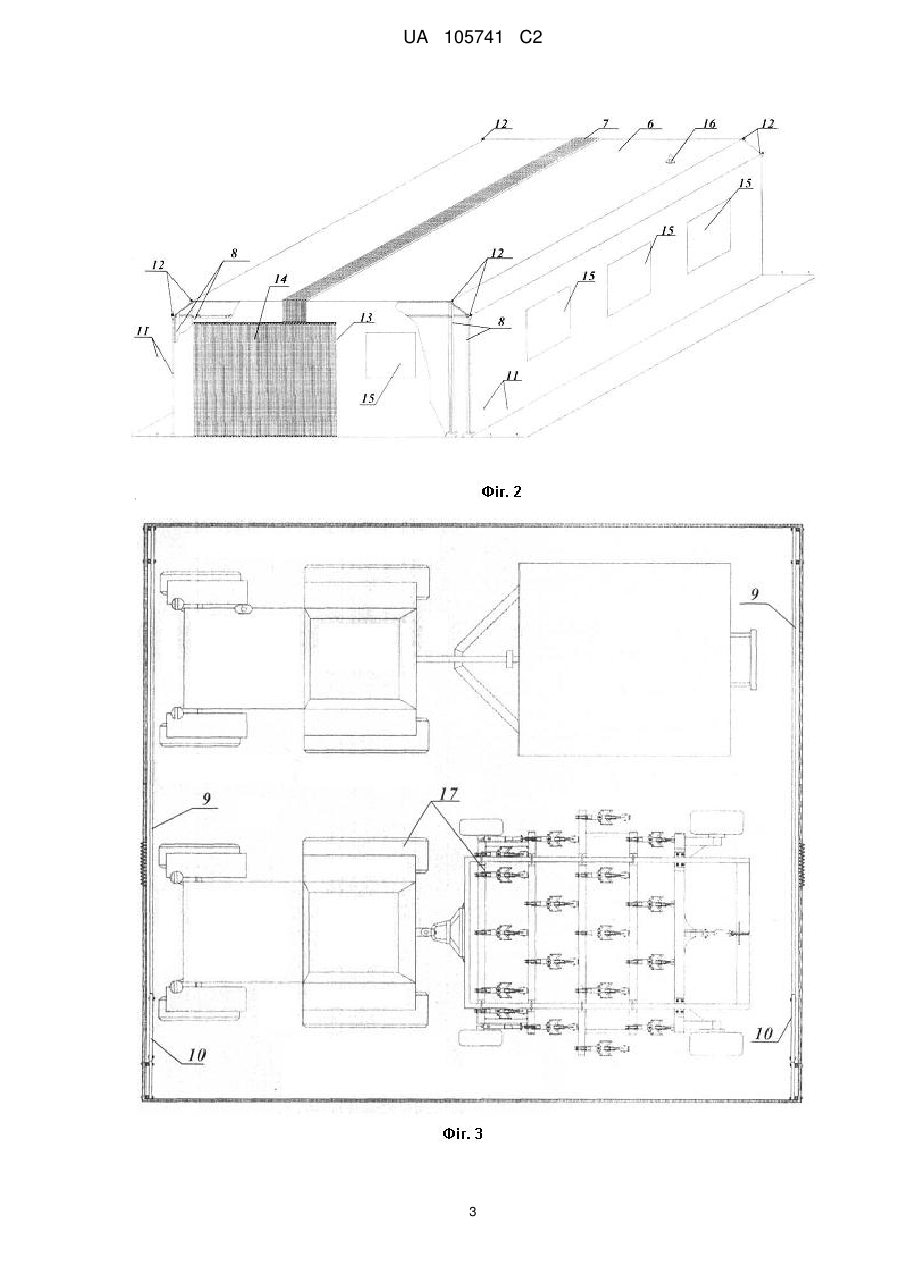

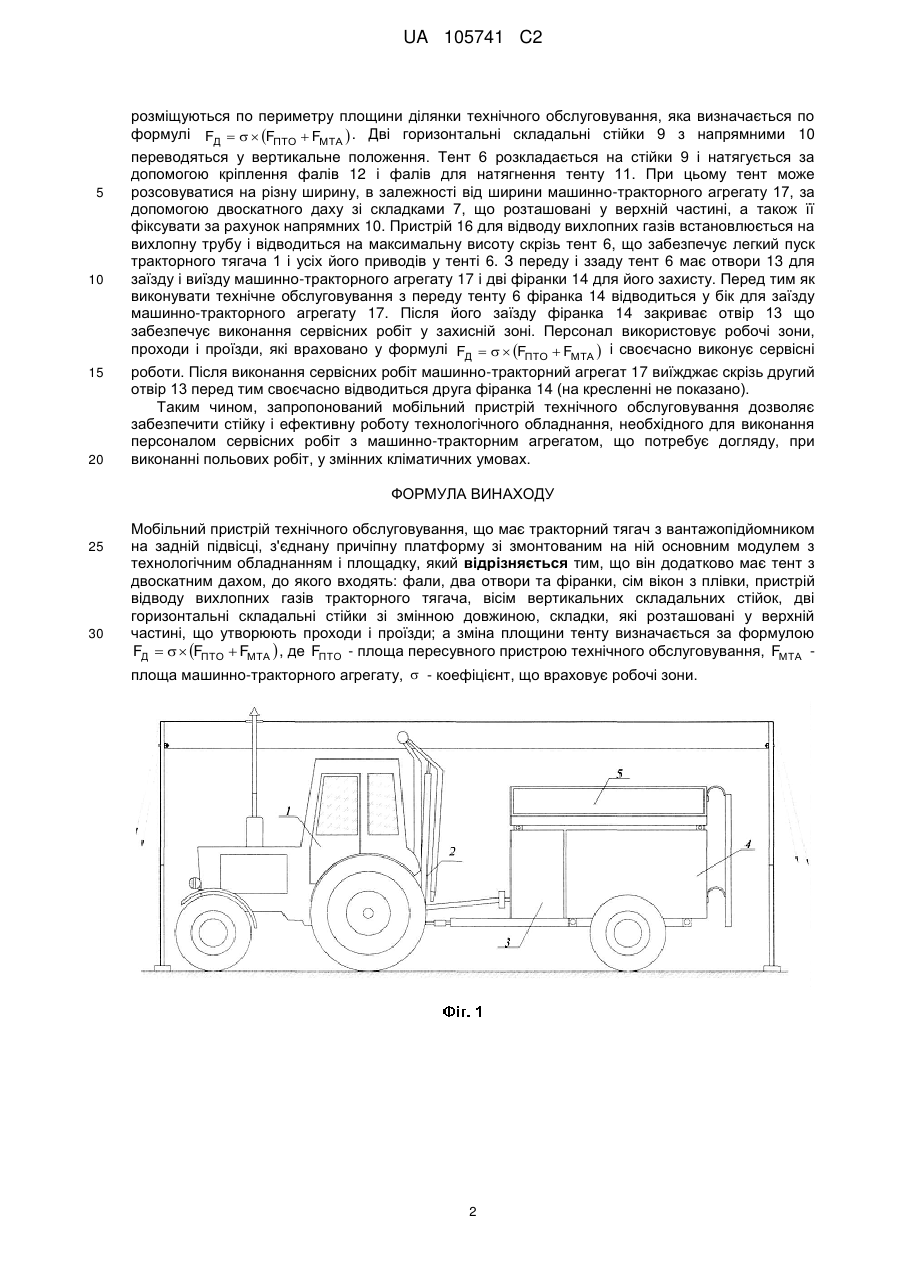

Реферат: Мобільний пристрій технічного обслуговування має тракторний тягач з вантажопідйомником на задній підвісці, з'єднану причіпну платформу зі змонтованим на ній основним модулем з технологічним обладнанням і площадку. Для забезпечення стійкої і ефективної роботи технологічного обладнання при змінних кліматичних умовах він додатково має тент з двоскатним дахом, до якого входять: фали, два отвори та фіранки, сім вікон з плівки, пристрій відводу вихлопних газів тракторного тягача, вісім вертикальних складальних стійок, дві горизонтальні складальні стійки зі змінною довжиною, складки, які розташовані у верхній частині, що утворюють проходи і проїзди. зміна площини тенту визначається за формулою FД    FПТО  FМТА  , де FПТО - площа пересувного пристрою технічного обслуговування, FМТА - площа машинно-тракторного агрегату,  - коефіцієнт, що враховує робочі зони. UA 105741 C2 (12) UA 105741 C2 UA 105741 C2 5 10 15 20 25 30 35 40 45 50 55 60 Винахід належить до сільськогосподарського машинобудування, зокрема до пристроїв для технічного обслуговування машинно-тракторних агрегатів у агропромисловому комплексі. Відома пересувна ремонтна майстерня (RU 2245805 C1, 10.02.2005), що має самохідний транспортний засіб і закріплений на ньому корпус ремонтної майстерні, оснащеної робочими місцями, обладнанням і запчастинами для виконання ремонтних робіт, а також тентом у вигляді суцільного покриття із матеріалу, що не промокає, складальних стійок, що встановлюються на дах корпуса ремонтної майстерні і комплекту збірно-розбірних стійок, фалів для натягнення тенту і кріплення фалів, а також нижніх кромок тенту. Недоліком відомого аналога є те, що для виконання робіт з ремонту і технічного обслуговування машинно-тракторних агрегатів необхідно виходити з тенту і виконувати роботи на відкритому просторі. Різка зміна кліматичних умов (робота на відкритому просторі, а потім в майстерні і навпаки) підвищує захворювання персоналу, знижує його працездатність і якість виконання сервісних робіт. Все це призводить до зниження продуктивності використання самої майстерні і збільшенню її простоїв. Найбільш відомим і близьким за технічною суттю до запропонованого технічного рішення є пристрій (Устройство для выполнения сервисных работ: RU 2360807 C2, 10.07.2009), що має мобільний сервісний агрегат у складі тягача з вантажопідйомником на задній підвісці і з'єднану з останнім причіпну платформу і змонтованого на ній основного модуля з технологічним обладнанням, необхідним для виконання сервісних робіт у рослинництві і тваринництві. Недоліком пристрою для виконання сервісних робіт, який прийнято за найближчий аналог, є те, що він забезпечує нестійку працю обладнання і персоналу, що знижує його працездатність і оперативність виконання сервісних робіт. В основу пропонованого винаходу поставлена технічна задача створення нового мобільного пристрою для виконання технічного обслуговування машинно-тракторних агрегатів з досягненням технічного результату - забезпечення стійкої і ефективної роботи технологічного обладнання, необхідного для виконання персоналом сервісних робіт з машинно-тракторним агрегатом, що потребує догляду, при виконанні польових робіт, у змінних кліматичних умовах (спека, холод), шляхом встановлення тенту зі змінною площиною, в якому встановлено тягач з вантажопідйомником на задній підвісці і з'єднану причіпну платформу зі змонтованим на ній основним модулем з технологічним обладнанням, а також машинно-тракторного агрегату, що проходить технічне обслуговування. Поставлена технічна задача вирішується тим, що мобільний пристрій технічного обслуговування машинно-тракторних агрегатів додатково має тент зі двоскатним дахом, що забезпечує зміну площини ділянки технічного обслуговування, яка визначається по формулі FД    FПТО  FМТА  , де FПТО - площа пересувного пристрою технічного обслуговування, FМТА - площа машинно-тракторного агрегату,  - коефіцієнт, що враховує робочі зони, проходи і проїзди, що утворюються за рахунок складок, які розташовані у верхній частині, вісім вертикальних складальних стійок, дві горизонтальні складальні стійки зі змінною довжиною за рахунок напрямних, фали для натягнення тенту і кріплення фалів, два отвори заїзду і виїзду машинно-тракторного агрегату і дві фіранки, що зачиняють отвори і тим самим захищають його, сім вікон з плівки, що розташовані спереду, ззаду, а також з двох боків тенту і пристрій для відводу вихлопних газів тракторного тягача який розташовано на даху тенту. Винахід ілюстрований кресленнями (фіг. 1, фіг. 2, фіг. 3). На фіг. 1 зображено мобільний пристрій технічного обслуговування під тентом, вид збоку (бокову стінку не зображено); на фіг. 2 загальний вид тенту зі двоскатним дахом, що забезпечує зміну площини ділянки технічного обслуговування; на фіг. 3 мобільний пристрій технічного обслуговування з машинно-тракторним агрегатом, що проходить догляд під тентом, вид зверху (дах не зображено). Мобільний пристрій технічного обслуговування містить тракторний тягач 1 з вантажопідйомником на задній підвісці 2 і з'єднану причіпну платформу 3 зі змонтованим на ній основним модулем з технологічним обладнанням 4 і площадку 5 (фіг. 1). Пристрій додатково має тент 6 (фіг. 2) з двоскатним дахом зі складками 7, що розташовані у верхній частині, вісім вертикальних складальних стійок 8, дві горизонтальні складальні стійки 9 (фіг. 3) зі змінною довжиною за рахунок напрямних 10, фали для натягнення тенту 11 (фіг. 2) і кріплення фалів 12, два отвори 13 для заїзду і виїзду машинно-тракторного агрегату і дві фіранки 14 для його захисту, сім вікон 15 з плівки, а також пристрій 16 для відводу вихлопних газів тракторного тягача. Працює мобільний пристрій технічного обслуговування наступним чином. Після прибуття пристрою технічного обслуговування до міста своєї дислокації з площадки 5 знімається тент 6, дві горизонтальні складальні стійки 9 з напрямними 10 і фали для натягнення тенту 11, які 1 UA 105741 C2 5 10 15 20 розміщуються по периметру площини ділянки технічного обслуговування, яка визначається по формулі FД    FПТО  FМТА  . Дві горизонтальні складальні стійки 9 з напрямними 10 переводяться у вертикальне положення. Тент 6 розкладається на стійки 9 і натягується за допомогою кріплення фалів 12 і фалів для натягнення тенту 11. При цьому тент може розсовуватися на різну ширину, в залежності від ширини машинно-тракторного агрегату 17, за допомогою двоскатного даху зі складками 7, що розташовані у верхній частині, а також її фіксувати за рахунок напрямних 10. Пристрій 16 для відводу вихлопних газів встановлюється на вихлопну трубу і відводиться на максимальну висоту скрізь тент 6, що забезпечує легкий пуск тракторного тягача 1 і усіх його приводів у тенті 6. З переду і ззаду тент 6 має отвори 13 для заїзду і виїзду машинно-тракторного агрегату 17 і дві фіранки 14 для його захисту. Перед тим як виконувати технічне обслуговування з переду тенту 6 фіранка 14 відводиться у бік для заїзду машинно-тракторного агрегату 17. Після його заїзду фіранка 14 закриває отвір 13 що забезпечує виконання сервісних робіт у захисній зоні. Персонал використовує робочі зони, проходи і проїзди, які враховано у формулі FД    FПТО  FМТА  і своєчасно виконує сервісні роботи. Після виконання сервісних робіт машинно-тракторний агрегат 17 виїжджає скрізь другий отвір 13 перед тим своєчасно відводиться друга фіранка 14 (на кресленні не показано). Таким чином, запропонований мобільний пристрій технічного обслуговування дозволяє забезпечити стійку і ефективну роботу технологічного обладнання, необхідного для виконання персоналом сервісних робіт з машинно-тракторним агрегатом, що потребує догляду, при виконанні польових робіт, у змінних кліматичних умовах. ФОРМУЛА ВИНАХОДУ 25 30 Мобільний пристрій технічного обслуговування, що має тракторний тягач з вантажопідйомником на задній підвісці, з'єднану причіпну платформу зі змонтованим на ній основним модулем з технологічним обладнанням і площадку, який відрізняється тим, що він додатково має тент з двоскатним дахом, до якого входять: фали, два отвори та фіранки, сім вікон з плівки, пристрій відводу вихлопних газів тракторного тягача, вісім вертикальних складальних стійок, дві горизонтальні складальні стійки зі змінною довжиною, складки, які розташовані у верхній частині, що утворюють проходи і проїзди; а зміна площини тенту визначається за формулою FД    FПТО  FМТА  , де FПТО - площа пересувного пристрою технічного обслуговування, FМТА площа машинно-тракторного агрегату,  - коефіцієнт, що враховує робочі зони. 2 UA 105741 C2 3 UA 105741 C2 Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 4
