Електрокультиватор

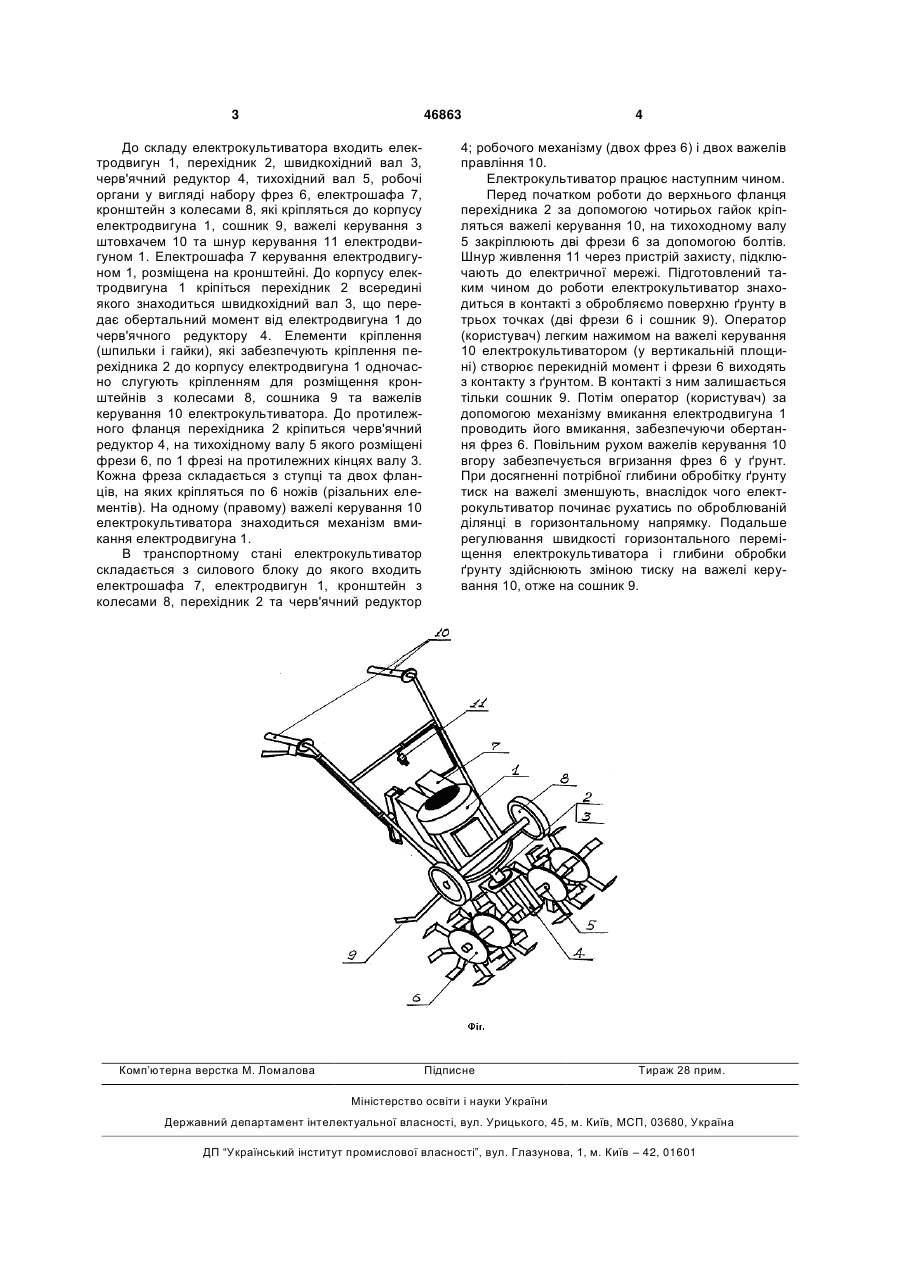

Електрокультиватор, що містить електродвигун, з'єднаний з редуктором, робочі органи для 3 46863 До складу електрокультиватора входить електродвигун 1, перехідник 2, швидкохідний вал 3, черв'ячний редуктор 4, тихохідний вал 5, робочі органи у вигляді набору фрез 6, електрошафа 7, кронштейн з колесами 8, які кріпляться до корпусу електродвигуна 1, сошник 9, важелі керування з штовхачем 10 та шнур керування 11 електродвигуном 1. Електрошафа 7 керування електродвигуном 1, розміщена на кронштейні. До корпусу електродвигуна 1 кріпіться перехідник 2 всередині якого знаходиться швидкохідний вал 3, що передає обертальний момент від електродвигуна 1 до черв'ячного редуктору 4. Елементи кріплення (шпильки і гайки), які забезпечують кріплення перехідника 2 до корпусу електродвигуна 1 одночасно слугують кріпленням для розміщення кронштейнів з колесами 8, сошника 9 та важелів керування 10 електрокультиватора. До протилежного фланця перехідника 2 кріпиться черв'ячний редуктор 4, на тихохідному валу 5 якого розміщені фрези 6, по 1 фрезі на протилежних кінцях валу 3. Кожна фреза складається з ступці та двох фланців, на яких кріпляться по 6 ножів (різальних елементів). На одному (правому) важелі керування 10 електрокультиватора знаходиться механізм вмикання електродвигуна 1. В транспортному стані електрокультиватор складається з силового блоку до якого входить електрошафа 7, електродвигун 1, кронштейн з колесами 8, перехідник 2 та черв'ячний редуктор Комп’ютерна верстка М. Ломалова 4 4; робочого механізму (двох фрез 6) і двох важелів правління 10. Електрокультиватор працює наступним чином. Перед початком роботи до верхнього фланця перехідника 2 за допомогою чотирьох гайок кріпляться важелі керування 10, на тихоходному валу 5 закріплюють дві фрези 6 за допомогою болтів. Шнур живлення 11 через пристрій захисту, підключають до електричної мережі. Підготовлений таким чином до роботи електрокультиватор знаходиться в контакті з обробляємо поверхню ґрунту в трьох точках (дві фрези 6 і сошник 9). Оператор (користувач) легким нажимом на важелі керування 10 електрокультиватором (у вертикальній площині) створює перекидній момент і фрези 6 виходять з контакту з ґрунтом. В контакті з ним залишається тільки сошник 9. Потім оператор (користувач) за допомогою механізму вмикання електродвигуна 1 проводить його вмикання, забезпечуючи обертання фрез 6. Повільним рухом важелів керування 10 вгору забезпечується вгризання фрез 6 у ґрунт. При досягненні потрібної глибини обробітку ґрунту тиск на важелі зменшують, внаслідок чого електрокультиватор починає рухатись по оброблюваній ділянці в горизонтальному напрямку. Подальше регулювання швидкості горизонтального переміщення електрокультиватора і глибини обробки ґрунту здійснюють зміною тиску на важелі керування 10, отже на сошник 9. Підписне Тираж 28 прим. Міністерство освіти і науки України Державний департамент інтелектуальної власності, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601
