Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з ноніусом

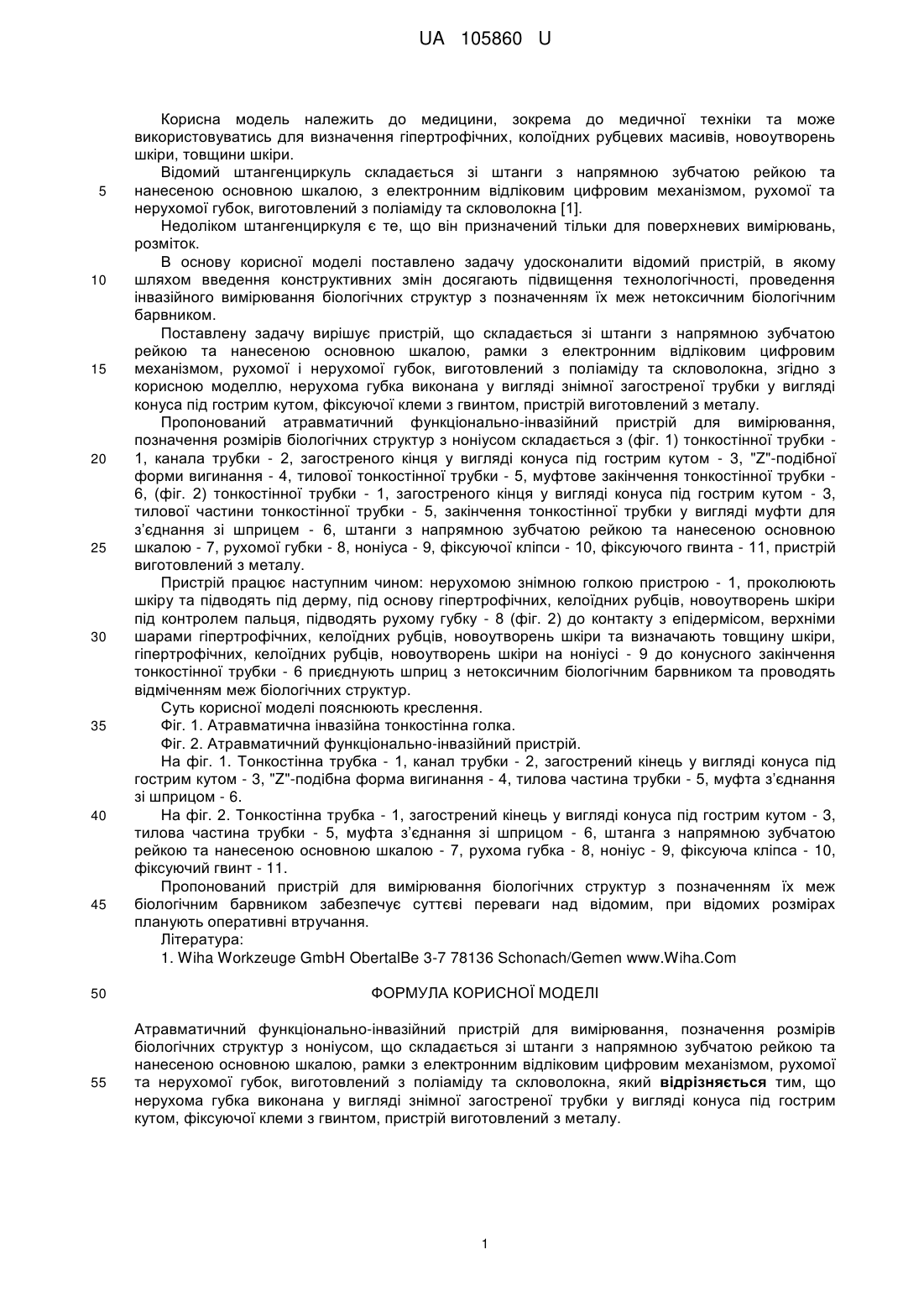

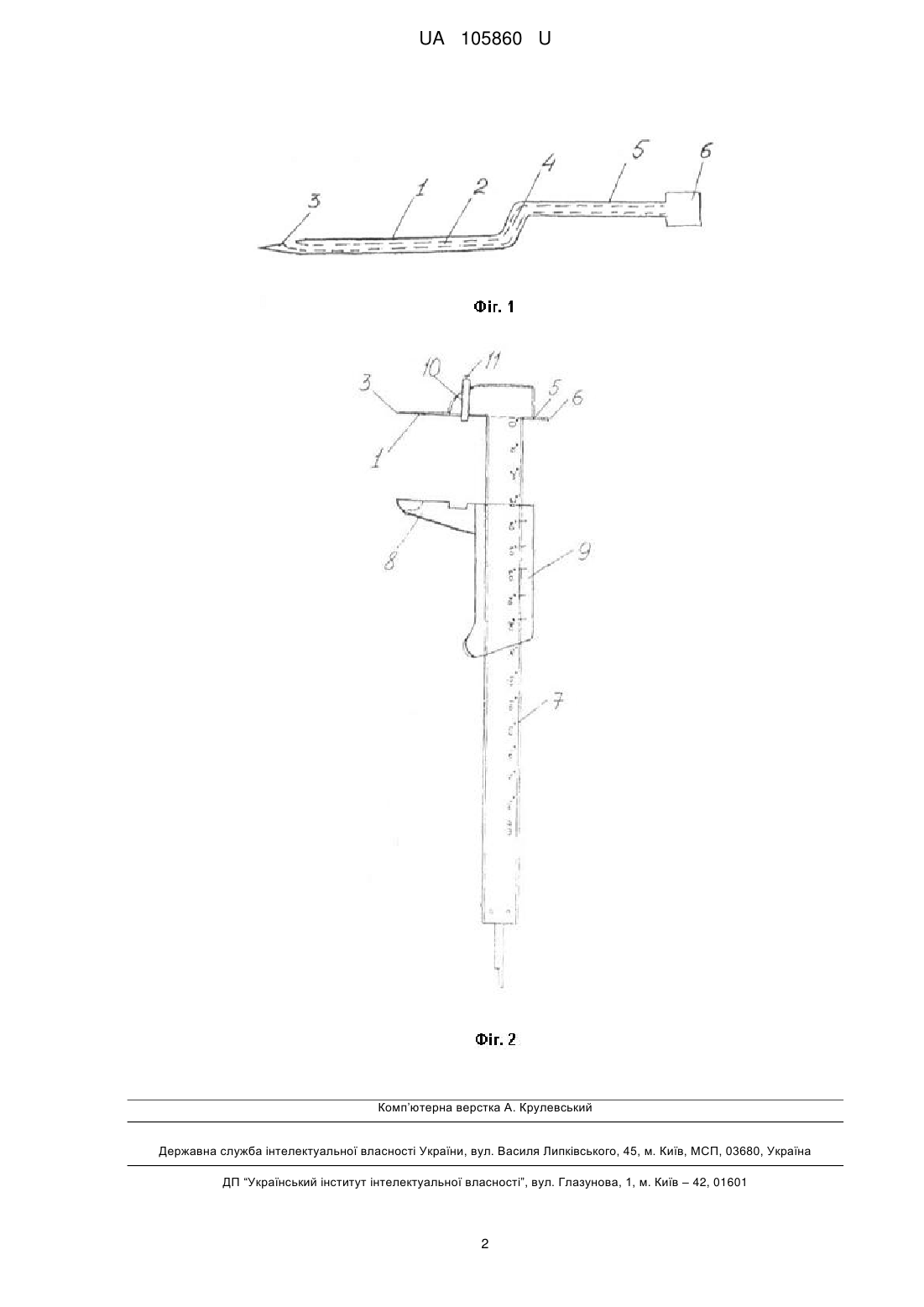

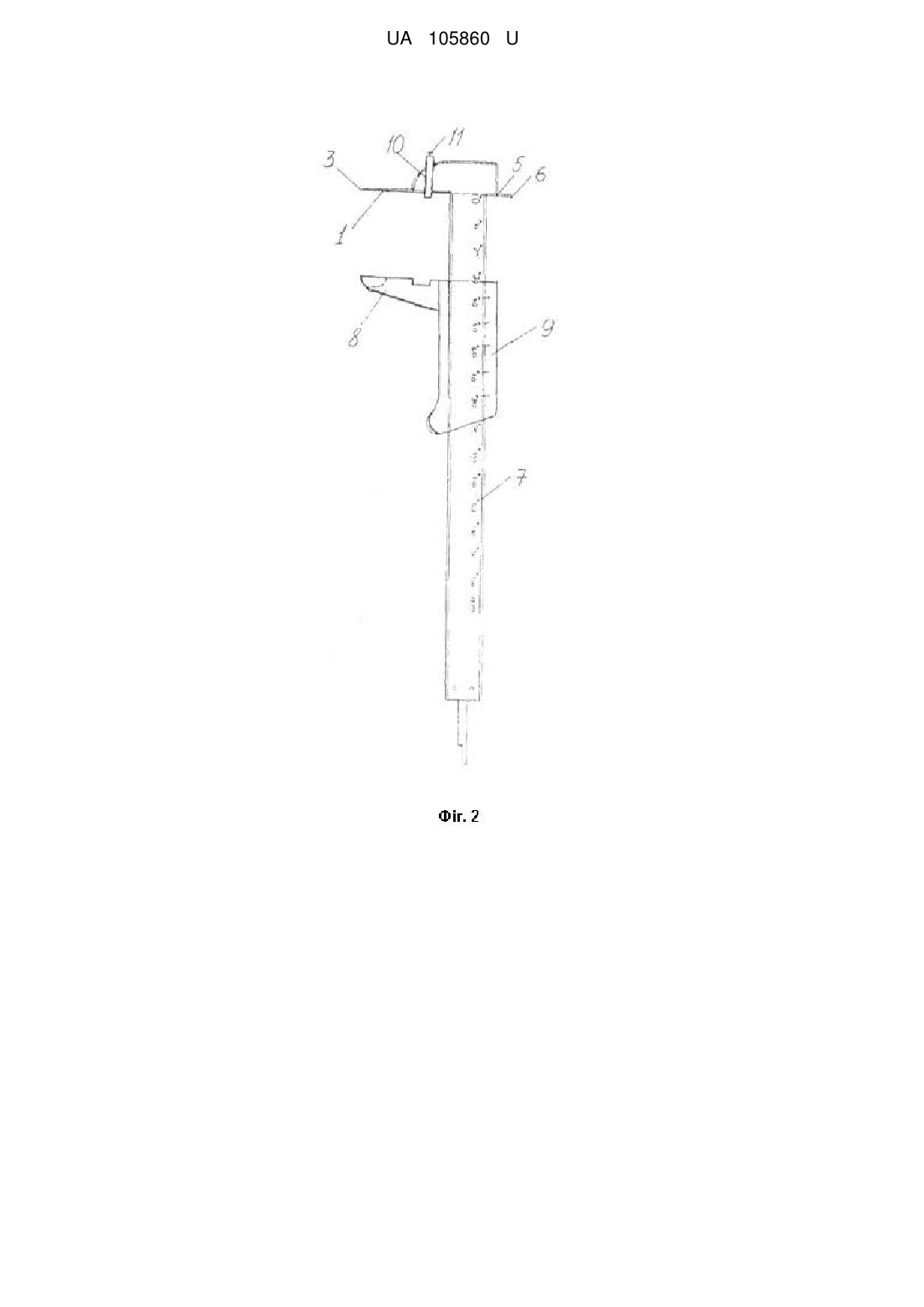

Реферат: Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з ноніусом складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. Нерухома губка виконана у вигляді знімної загостреної трубки у вигляді конуса під гострим кутом, фіксуючої клеми з гвинтом, пристрій виготовлений з металу. UA 105860 U (12) UA 105860 U UA 105860 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення гіпертрофічних, колоїдних рубцевих масивів, новоутворень шкіри, товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з позначенням їх меж нетоксичним біологічним барвником. Поставлену задачу вирішує пристрій, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої і нерухомої губок, виготовлений з поліаміду та скловолокна, згідно з корисною моделлю, нерухома губка виконана у вигляді знімної загостреної трубки у вигляді конуса під гострим кутом, фіксуючої клеми з гвинтом, пристрій виготовлений з металу. Пропонований атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з ноніусом складається з (фіг. 1) тонкостінної трубки 1, канала трубки - 2, загостреного кінця у вигляді конуса під гострим кутом - 3, "Z"-подібної форми вигинання - 4, тилової тонкостінної трубки - 5, муфтове закінчення тонкостінної трубки 6, (фіг. 2) тонкостінної трубки - 1, загостреного кінця у вигляді конуса під гострим кутом - 3, тилової частини тонкостінної трубки - 5, закінчення тонкостінної трубки у вигляді муфти для з’єднання зі шприцем - 6, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 7, рухомої губки - 8, ноніуса - 9, фіксуючої кліпси - 10, фіксуючого гвинта - 11, пристрій виготовлений з металу. Пристрій працює наступним чином: нерухомою знімною голкою пристрою - 1, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому губку - 8 (фіг. 2) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворень шкіри та визначають товщину шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри на ноніусі - 9 до конусного закінчення тонкостінної трубки - 6 приєднують шприц з нетоксичним біологічним барвником та проводять відміченням меж біологічних структур. Суть корисної моделі пояснюють креслення. Фіг. 1. Атравматична інвазійна тонкостінна голка. Фіг. 2. Атравматичний функціонально-інвазійний пристрій. На фіг. 1. Тонкостінна трубка - 1, канал трубки - 2, загострений кінець у вигляді конуса під гострим кутом - 3, "Z"-подібна форма вигинання - 4, тилова частина трубки - 5, муфта з’єднання зі шприцом - 6. На фіг. 2. Тонкостінна трубка - 1, загострений кінець у вигляді конуса під гострим кутом - 3, тилова частина трубки - 5, муфта з’єднання зі шприцом - 6, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 7, рухома губка - 8, ноніус - 9, фіксуюча кліпса - 10, фіксуючий гвинт - 11. Пропонований пристрій для вимірювання біологічних структур з позначенням їх меж біологічним барвником забезпечує суттєві переваги над відомим, при відомих розмірах планують оперативні втручання. Література: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www.Wiha.Com ФОРМУЛА КОРИСНОЇ МОДЕЛІ Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з ноніусом, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що нерухома губка виконана у вигляді знімної загостреної трубки у вигляді конуса під гострим кутом, фіксуючої клеми з гвинтом, пристрій виготовлений з металу. 1 UA 105860 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
