Атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з ноніусом

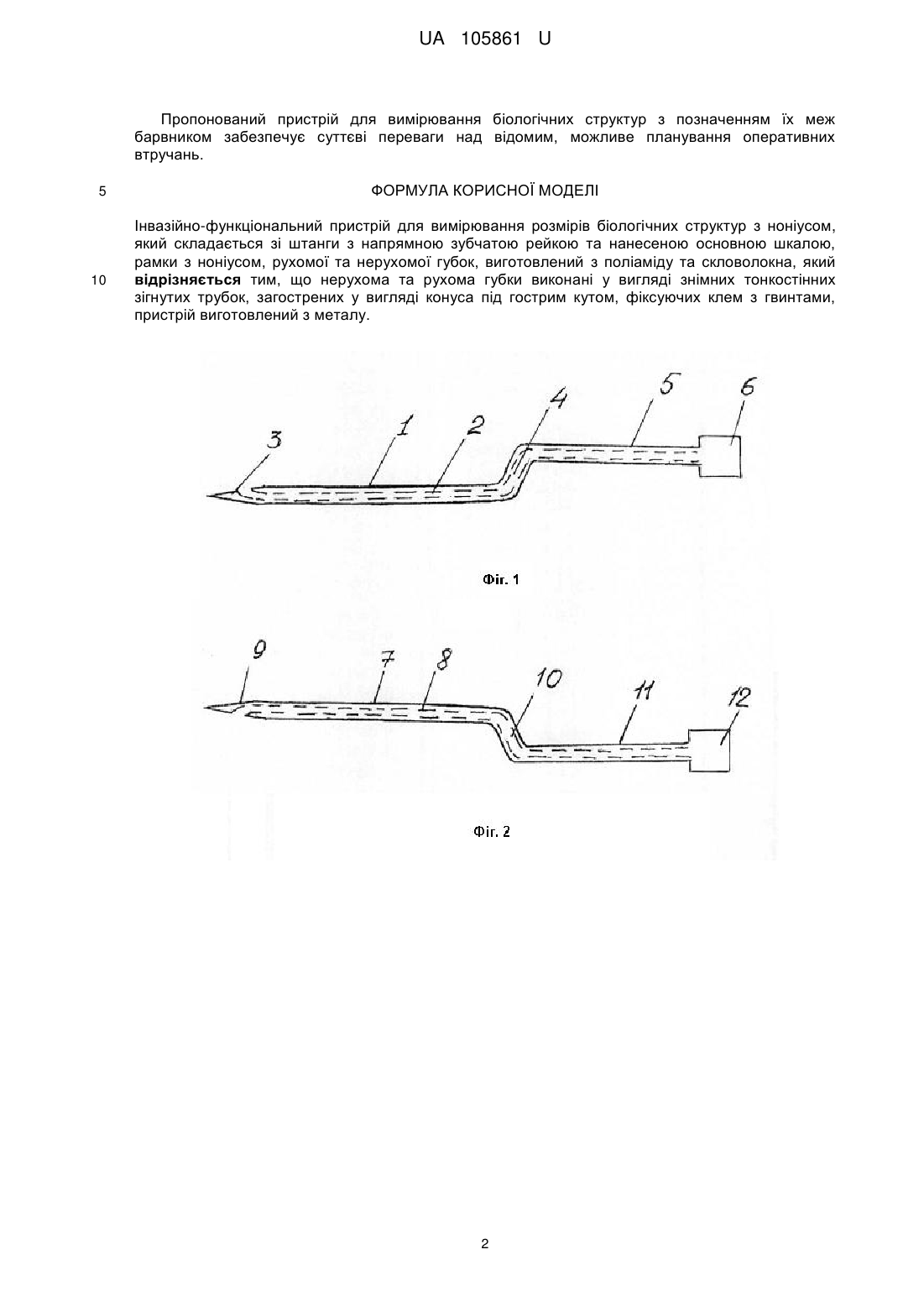

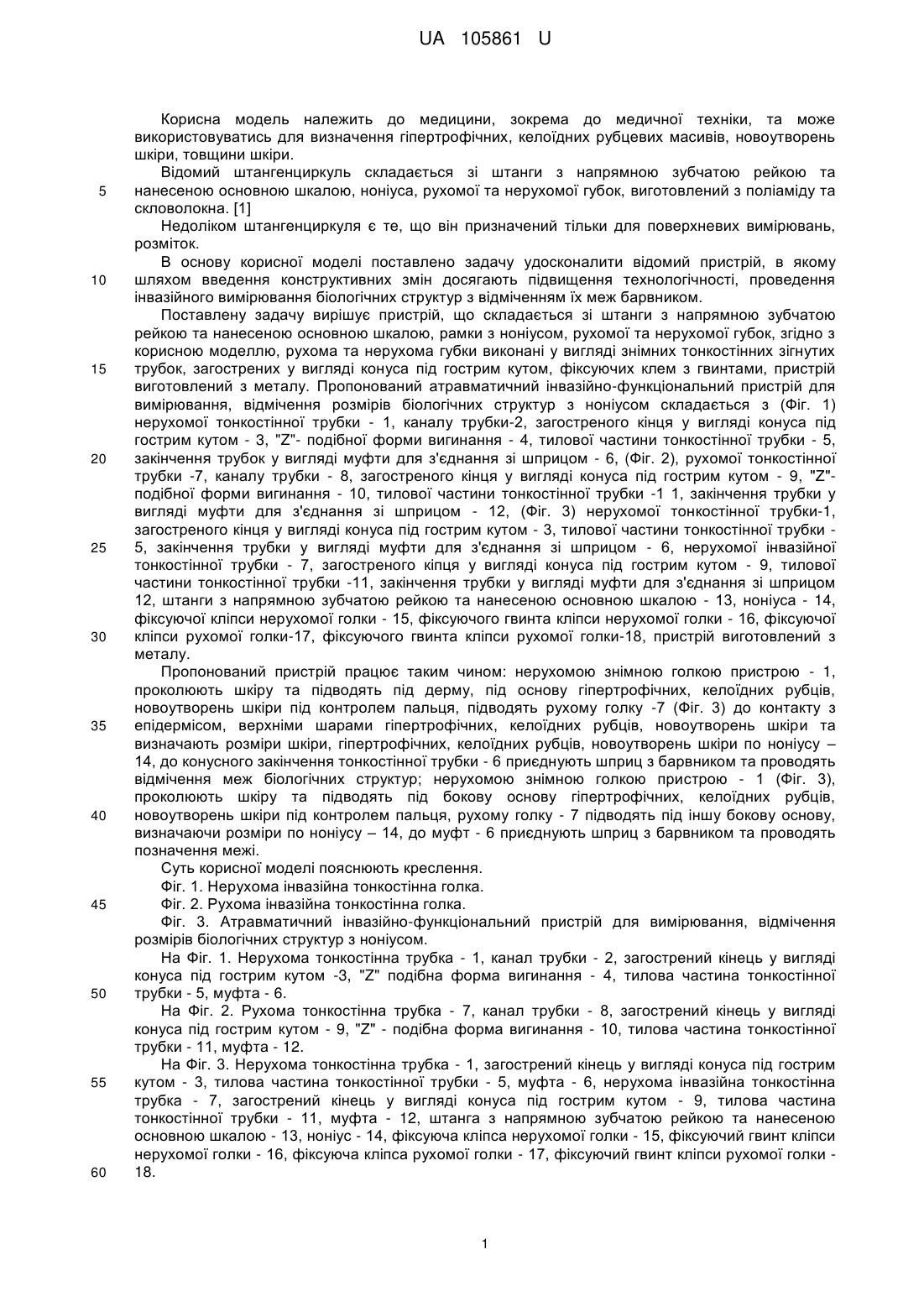

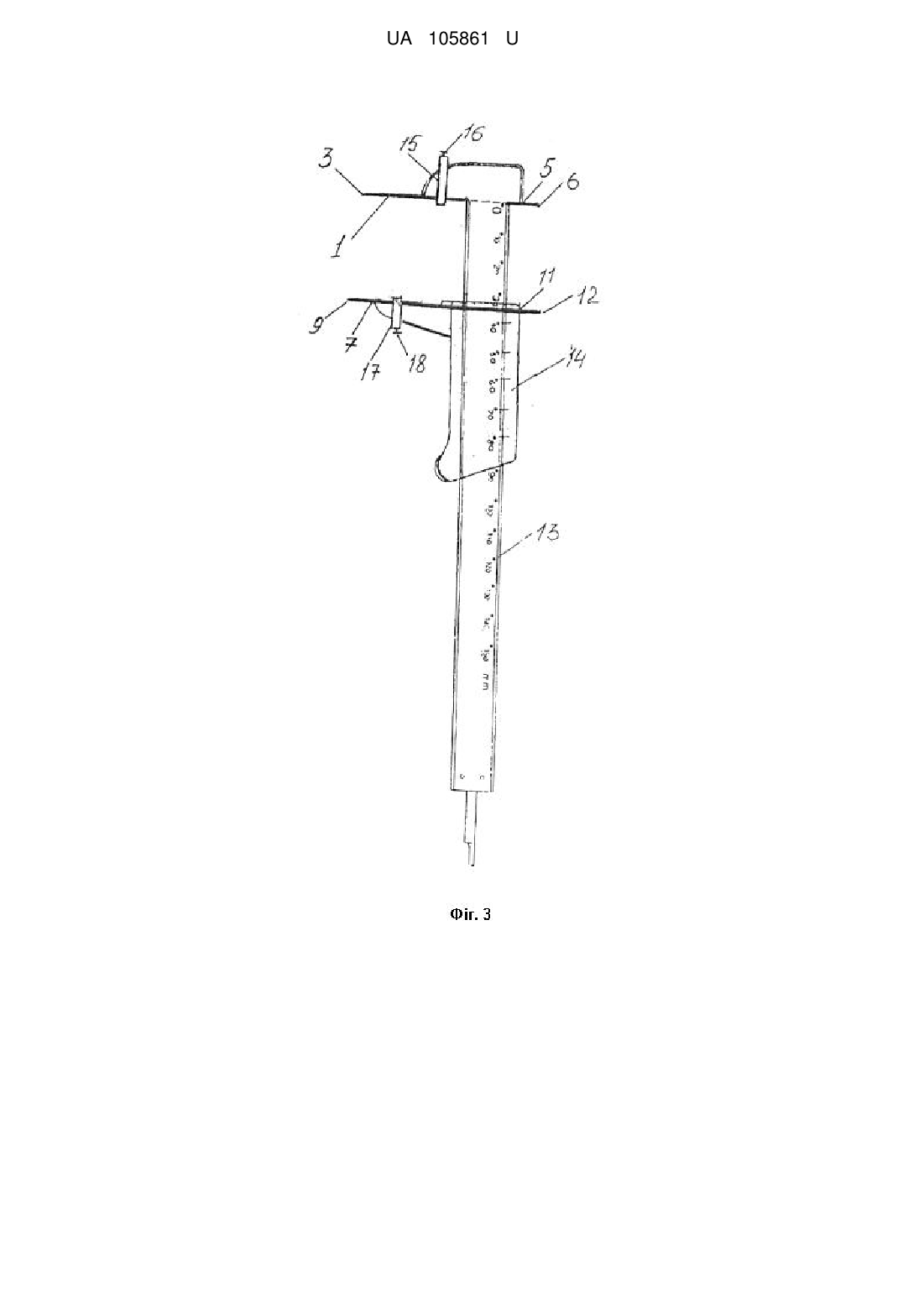

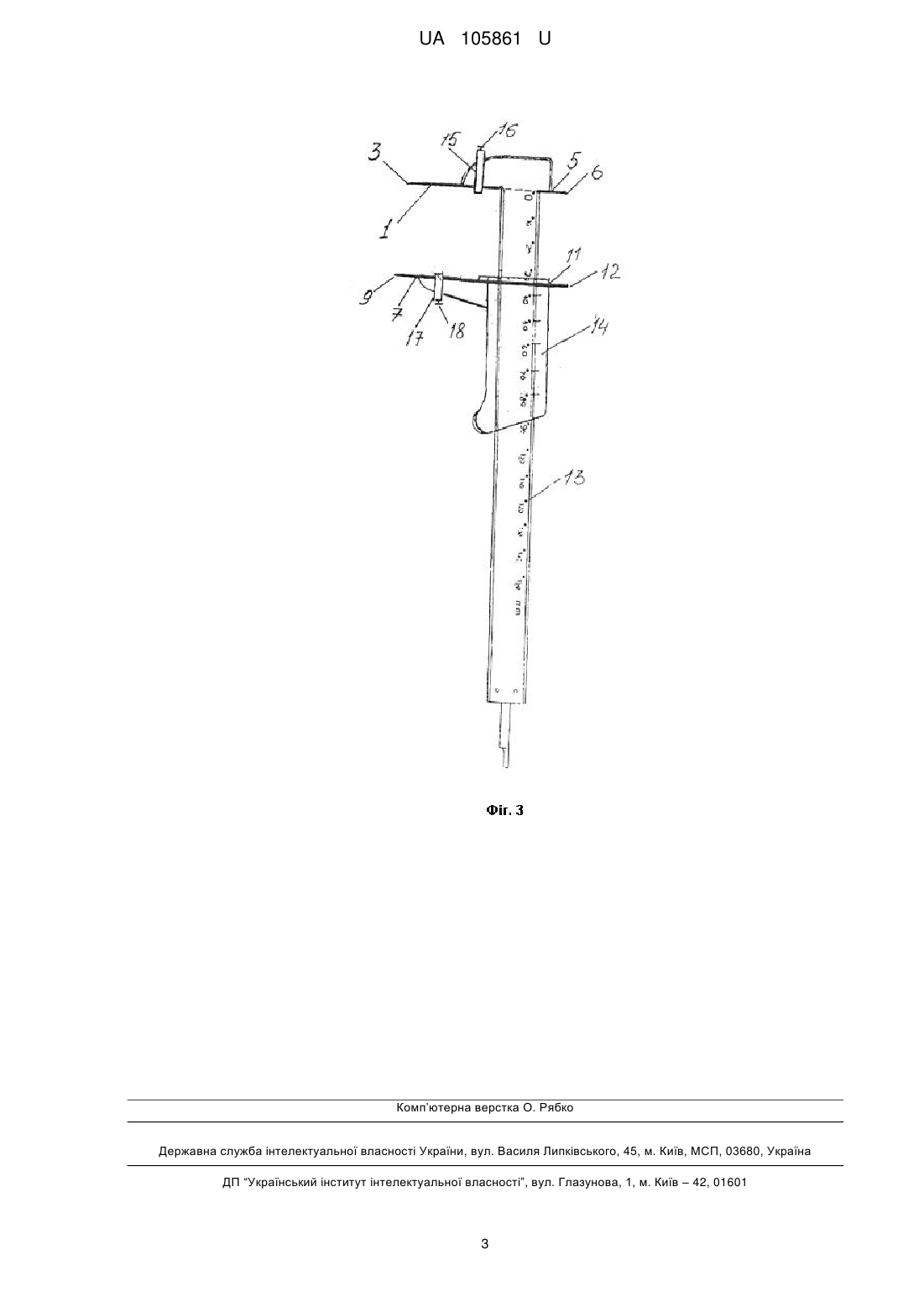

Реферат: Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. Нерухома та рухома губки виконані у вигляді знімних тонкостінних зігнутих трубок, загострених у вигляді конуса під гострим кутом, фіксуючих клем з гвинтами, пристрій виготовлений з металу. UA 105861 U (54) АТРАВМАТИЧНИЙ ІНВАЗІЙНО-ФУНКЦІОНАЛЬНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ, ВІДМІЧЕННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З НОНІУСОМ UA 105861 U UA 105861 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до медицини, зокрема до медичної техніки, та може використовуватись для визначення гіпертрофічних, келоїдних рубцевих масивів, новоутворень шкіри, товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, ноніуса, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна. [1] Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлено задачу удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з відміченням їх меж барвником. Поставлену задачу вирішує пристрій, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, згідно з корисною моделлю, рухома та нерухома губки виконані у вигляді знімних тонкостінних зігнутих трубок, загострених у вигляді конуса під гострим кутом, фіксуючих клем з гвинтами, пристрій виготовлений з металу. Пропонований атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з ноніусом складається з (Фіг. 1) нерухомої тонкостінної трубки - 1, каналу трубки-2, загостреного кінця у вигляді конуса під гострим кутом - 3, "Z"- подібної форми вигинання - 4, тилової частини тонкостінної трубки - 5, закінчення трубок у вигляді муфти для з'єднання зі шприцом - 6, (Фіг. 2), рухомої тонкостінної трубки -7, каналу трубки - 8, загостреного кінця у вигляді конуса під гострим кутом - 9, "Ζ"подібної форми вигинання - 10, тилової частини тонкостінної трубки -1 1, закінчення трубки у вигляді муфти для з'єднання зі шприцом - 12, (Фіг. 3) нерухомої тонкостінної трубки-1, загостреного кінця у вигляді конуса під гострим кутом - 3, тилової частини тонкостінної трубки 5, закінчення трубки у вигляді муфти для з'єднання зі шприцом - 6, нерухомої інвазійної тонкостінної трубки - 7, загостреного кіпця у вигляді конуса під гострим кутом - 9, тилової частини тонкостінної трубки -11, закінчення трубки у вигляді муфти для з'єднання зі шприцом 12, штанги з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, ноніуса - 14, фіксуючої кліпси нерухомої голки - 15, фіксуючого гвинта кліпси нерухомої голки - 16, фіксуючої кліпси рухомої голки-17, фіксуючого гвинта кліпси рухомої голки-18, пристрій виготовлений з металу. Пропонований пристрій працює таким чином: нерухомою знімною голкою пристрою - 1, проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому голку -7 (Фіг. 3) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворень шкіри та визначають розміри шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри по ноніусу – 14, до конусного закінчення тонкостінної трубки - 6 приєднують шприц з барвником та проводять відмічення меж біологічних структур; нерухомою знімною голкою пристрою - 1 (Фіг. 3), проколюють шкіру та підводять під бокову основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, рухому голку - 7 підводять під іншу бокову основу, визначаючи розміри по ноніусу – 14, до муфт - 6 приєднують шприц з барвником та проводять позначення межі. Суть корисної моделі пояснюють креслення. Фіг. 1. Нерухома інвазійна тонкостінна голка. Фіг. 2. Рухома інвазійна тонкостінна голка. Фіг. 3. Атравматичний інвазійно-функціональний пристрій для вимірювання, відмічення розмірів біологічних структур з ноніусом. На Фіг. 1. Нерухома тонкостінна трубка - 1, канал трубки - 2, загострений кінець у вигляді конуса під гострим кутом -3, "Z" подібна форма вигинання - 4, тилова частина тонкостінної трубки - 5, муфта - 6. На Фіг. 2. Рухома тонкостінна трубка - 7, канал трубки - 8, загострений кінець у вигляді конуса під гострим кутом - 9, "Ζ" - подібна форма вигинання - 10, тилова частина тонкостінної трубки - 11, муфта - 12. На Фіг. 3. Нерухома тонкостінна трубка - 1, загострений кінець у вигляді конуса під гострим кутом - 3, тилова частина тонкостінної трубки - 5, муфта - 6, нерухома інвазійна тонкостінна трубка - 7, загострений кінець у вигляді конуса під гострим кутом - 9, тилова частина тонкостінної трубки - 11, муфта - 12, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 13, ноніус - 14, фіксуюча кліпса нерухомої голки - 15, фіксуючий гвинт кліпси нерухомої голки - 16, фіксуюча кліпса рухомої голки - 17, фіксуючий гвинт кліпси рухомої голки 18. 1 UA 105861 U Пропонований пристрій для вимірювання біологічних структур з позначенням їх меж барвником забезпечує суттєві переваги над відомим, можливе планування оперативних втручань. 5 10 ФОРМУЛА КОРИСНОЇ МОДЕЛІ Інвазійно-функціональний пристрій для вимірювання розмірів біологічних структур з ноніусом, який складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з ноніусом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна, який відрізняється тим, що нерухома та рухома губки виконані у вигляді знімних тонкостінних зігнутих трубок, загострених у вигляді конуса під гострим кутом, фіксуючих клем з гвинтами, пристрій виготовлений з металу. 2 UA 105861 U Комп’ютерна верстка О. Рябко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
