Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з електронним відліковим цифровим механізмом

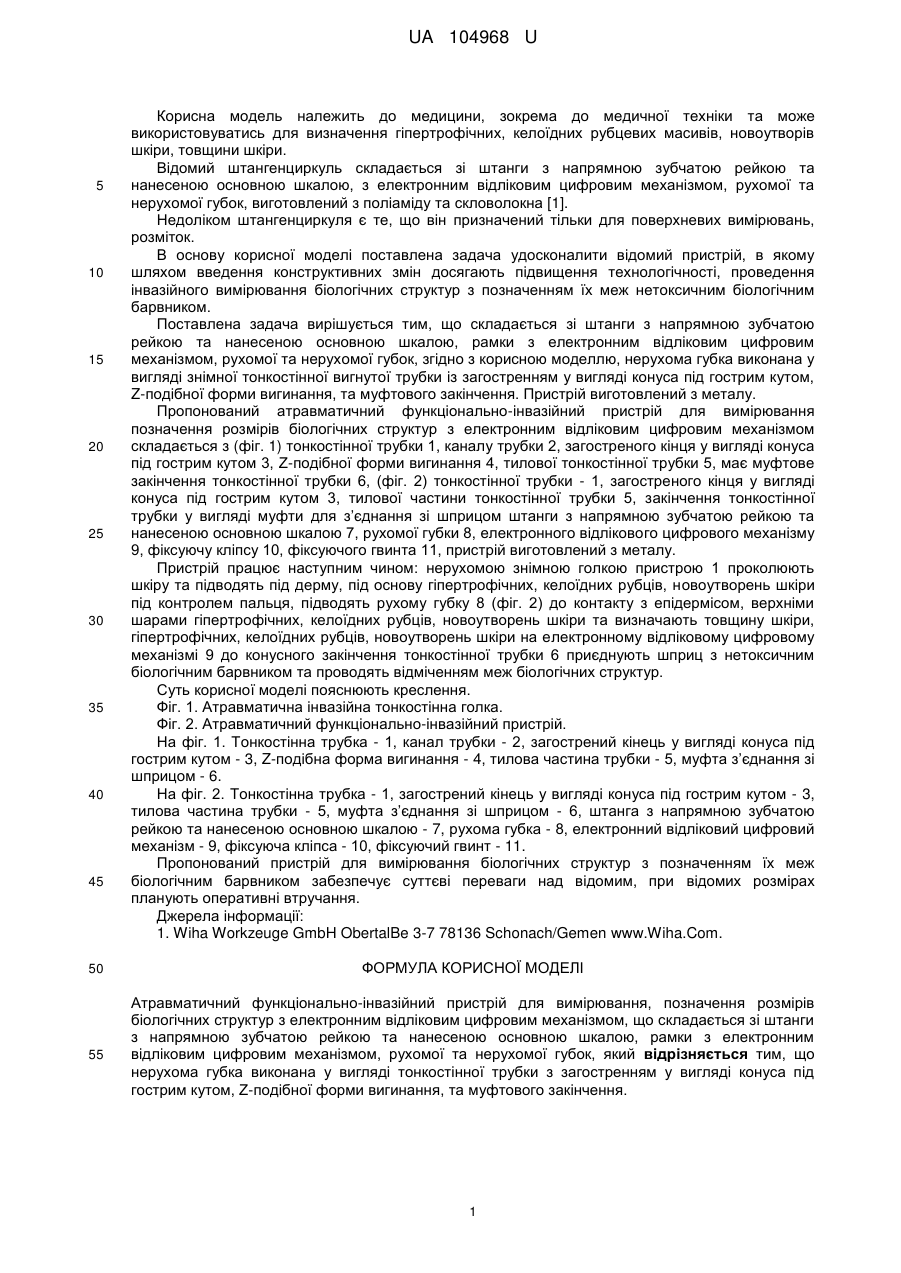

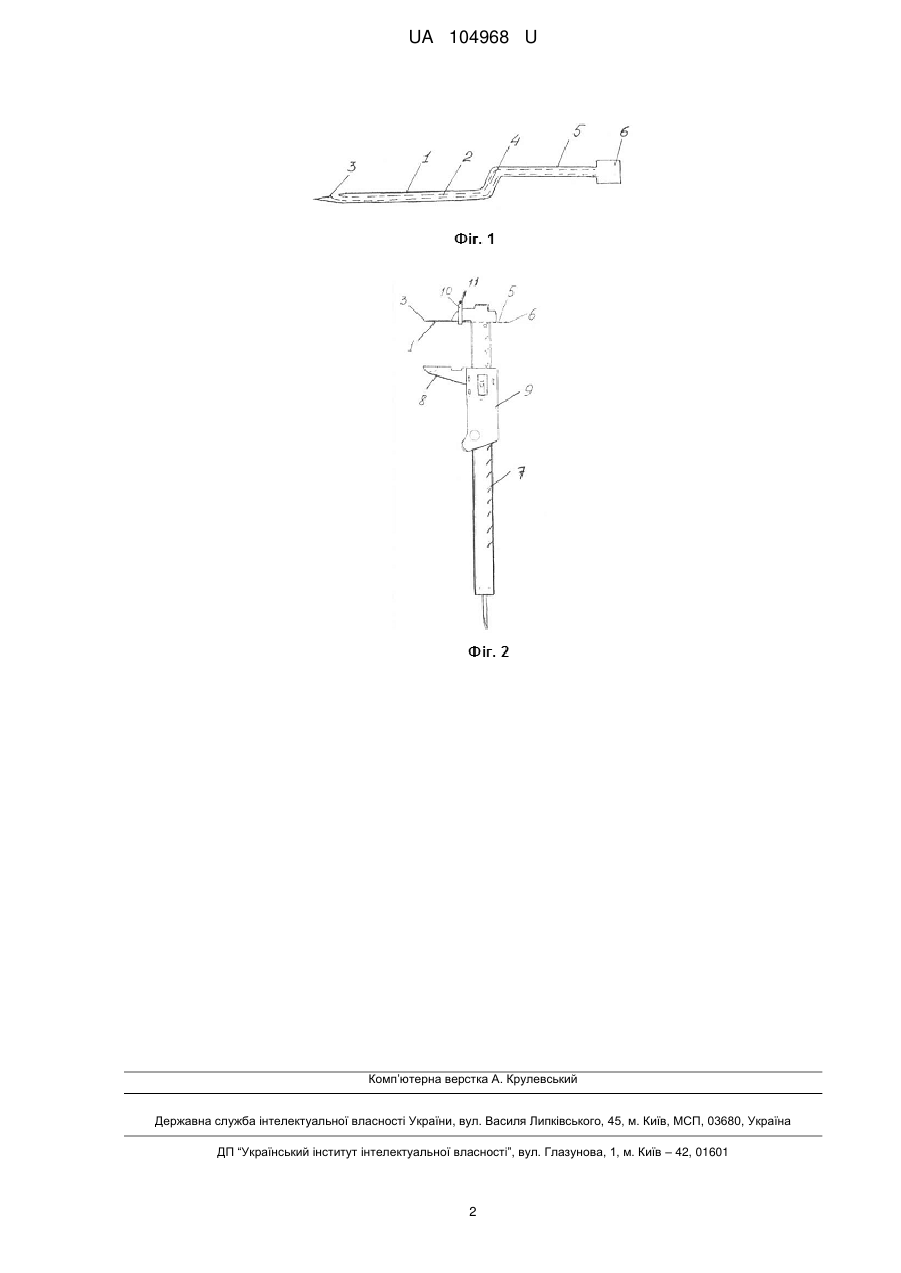

Реферат: Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з електронним відліковим цифровим механізмом складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок. Нерухома губка виконана у вигляді тонкостінної трубки з загостренням у вигляді конуса під гострим кутом, Z-подібної форми вигинання, та муфтового закінчення. UA 104968 U (54) АТРАВМАТИЧНИЙ ФУНКЦІОНАЛЬНО-ІНВАЗІЙНИЙ ПРИСТРІЙ ДЛЯ ВИМІРЮВАННЯ, ПОЗНАЧЕННЯ РОЗМІРІВ БІОЛОГІЧНИХ СТРУКТУР З ЕЛЕКТРОННИМ ВІДЛІКОВИМ ЦИФРОВИМ МЕХАНІЗМОМ UA 104968 U UA 104968 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до медицини, зокрема до медичної техніки та може використовуватись для визначення гіпертрофічних, келоїдних рубцевих масивів, новоутворів шкіри, товщини шкіри. Відомий штангенциркуль складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, виготовлений з поліаміду та скловолокна [1]. Недоліком штангенциркуля є те, що він призначений тільки для поверхневих вимірювань, розміток. В основу корисної моделі поставлена задача удосконалити відомий пристрій, в якому шляхом введення конструктивних змін досягають підвищення технологічності, проведення інвазійного вимірювання біологічних структур з позначенням їх меж нетоксичним біологічним барвником. Поставлена задача вирішується тим, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, згідно з корисною моделлю, нерухома губка виконана у вигляді знімної тонкостінної вигнутої трубки із загостренням у вигляді конуса під гострим кутом, Z-подібної форми вигинання, та муфтового закінчення. Пристрій виготовлений з металу. Пропонований атравматичний функціонально-інвазійний пристрій для вимірювання позначення розмірів біологічних структур з електронним відліковим цифровим механізмом складається з (фіг. 1) тонкостінної трубки 1, каналу трубки 2, загостреного кінця у вигляді конуса під гострим кутом 3, Z-подібної форми вигинання 4, тилової тонкостінної трубки 5, має муфтове закінчення тонкостінної трубки 6, (фіг. 2) тонкостінної трубки - 1, загостреного кінця у вигляді конуса під гострим кутом 3, тилової частини тонкостінної трубки 5, закінчення тонкостінної трубки у вигляді муфти для з’єднання зі шприцом штанги з напрямною зубчатою рейкою та нанесеною основною шкалою 7, рухомої губки 8, електронного відлікового цифрового механізму 9, фіксуючу кліпсу 10, фіксуючого гвинта 11, пристрій виготовлений з металу. Пристрій працює наступним чином: нерухомою знімною голкою пристрою 1 проколюють шкіру та підводять під дерму, під основу гіпертрофічних, келоїдних рубців, новоутворень шкіри під контролем пальця, підводять рухому губку 8 (фіг. 2) до контакту з епідермісом, верхніми шарами гіпертрофічних, келоїдних рубців, новоутворень шкіри та визначають товщину шкіри, гіпертрофічних, келоїдних рубців, новоутворень шкіри на електронному відліковому цифровому механізмі 9 до конусного закінчення тонкостінної трубки 6 приєднують шприц з нетоксичним біологічним барвником та проводять відміченням меж біологічних структур. Суть корисної моделі пояснюють креслення. Фіг. 1. Атравматична інвазійна тонкостінна голка. Фіг. 2. Атравматичний функціонально-інвазійний пристрій. На фіг. 1. Тонкостінна трубка - 1, канал трубки - 2, загострений кінець у вигляді конуса під гострим кутом - 3, Z-подібна форма вигинання - 4, тилова частина трубки - 5, муфта з’єднання зі шприцом - 6. На фіг. 2. Тонкостінна трубка - 1, загострений кінець у вигляді конуса під гострим кутом - 3, тилова частина трубки - 5, муфта з’єднання зі шприцом - 6, штанга з напрямною зубчатою рейкою та нанесеною основною шкалою - 7, рухома губка - 8, електронний відліковий цифровий механізм - 9, фіксуюча кліпса - 10, фіксуючий гвинт - 11. Пропонований пристрій для вимірювання біологічних структур з позначенням їх меж біологічним барвником забезпечує суттєві переваги над відомим, при відомих розмірах планують оперативні втручання. Джерела інформації: 1. Wiha Workzeuge GmbH ObertalBe 3-7 78136 Schonach/Gemen www.Wiha.Com. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Атравматичний функціонально-інвазійний пристрій для вимірювання, позначення розмірів біологічних структур з електронним відліковим цифровим механізмом, що складається зі штанги з напрямною зубчатою рейкою та нанесеною основною шкалою, рамки з електронним відліковим цифровим механізмом, рухомої та нерухомої губок, який відрізняється тим, що нерухома губка виконана у вигляді тонкостінної трубки з загостренням у вигляді конуса під гострим кутом, Z-подібної форми вигинання, та муфтового закінчення. 1 UA 104968 U Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
