Форма для визначення лінійної усадки кольорових металів та сплавів
Номер патенту: 27442
Опубліковано: 25.10.2007
Автори: Борисов Георгій Павлович, Семенченко Анатолій Іванович, Смульський Адольф Альбертович, Вернидуб Анатолій Григорович, Шейгам Валерій Юрійович
Формула / Реферат
Форма для визначення лінійної усадки кольорових металів та сплавів, що містить рухому і нерухому частини, яка відрізняється тим, що формоутворюючі поверхні форми виконані у вигляді півциліндрів з радіусом, що дорівнює половині ширини зразка, а рухома частина з можливістю відносного взаємного переміщення розташована всередині нерухомої частини, а їх контактуючі поверхні - еквідистантні.
Текст

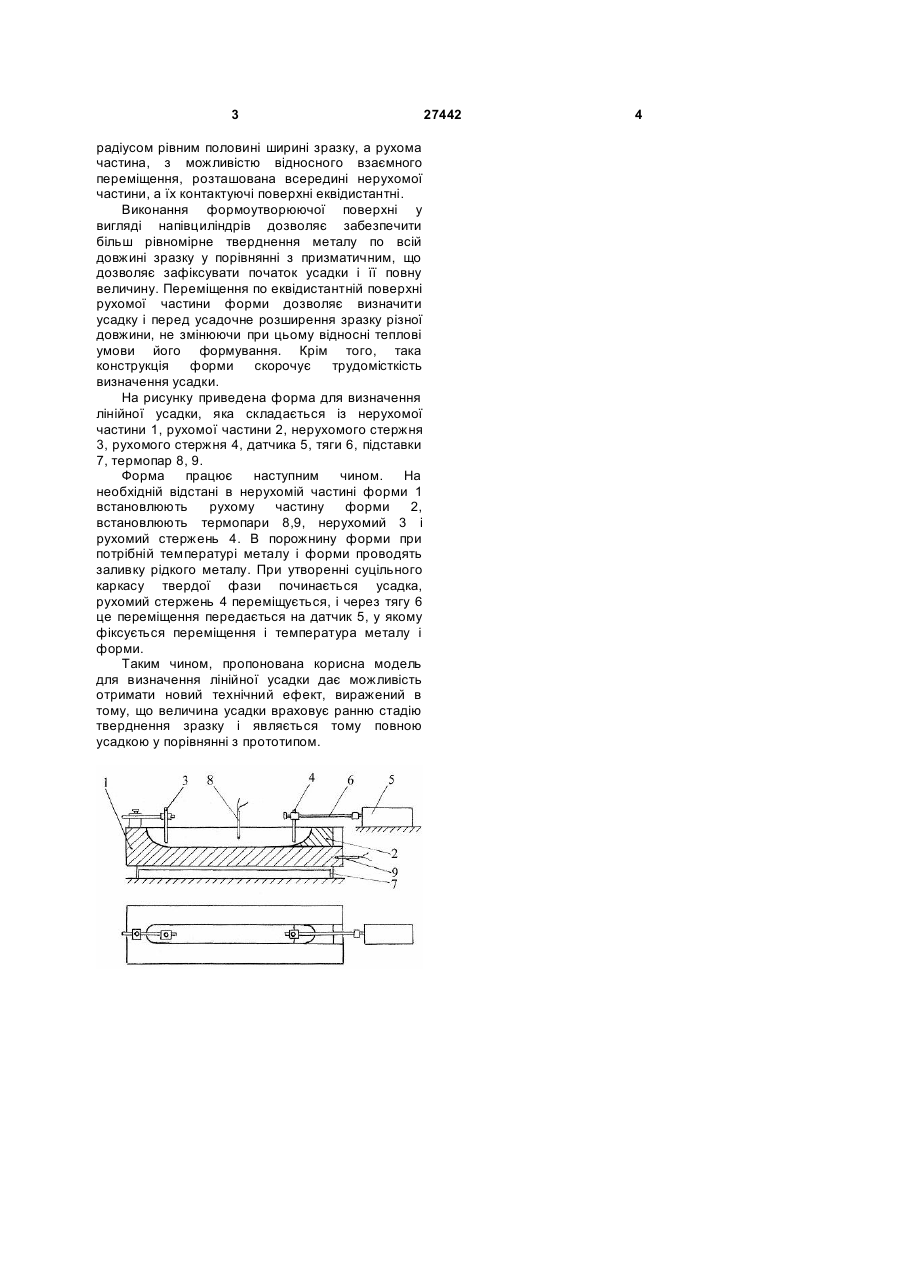

Форма для визначення лінійної усадки кольорових металів та сплавів, що містить рухому і нерухому частини, яка відрізняється тим, що формоутворюючі поверхні форми виконані у вигляді півциліндрів з радіусом, що дорівнює половині ширини зразка, а рухома частина з можливістю відносного взаємного переміщення розташована всередині нерухомої частини, а їх контактуючі поверхні еквідистантні. (19) (21) u200708466 (22) 23.07.2007 (24) 25.10.2007 (72) ШЕЙГАМ ВАЛЕРІЙ ЮРІЙОВИЧ, UA, БОРИСОВ ГЕОРГІЙ ПАВЛОВИЧ, UA, СМУЛЬСЬКИЙ АДОЛЬФ АЛЬБЕРТОВИЧ, UA, СЕМЕНЧЕНКО АНАТОЛІЙ ІВАНОВИЧ, UA, ВЕРНИДУБ АНАТОЛІЙ ГРИГОРОВИЧ, UA (73) ФІЗИКО-ТЕХНОЛОГІЧНИЙ ІНСТИТУТ МЕТАЛІВ ТА СПЛАВІВ НАН УКРАЇНИ, UA 3 радіусом рівним половині ширині зразку, а рухома частина, з можливістю відносного взаємного переміщення, розташована всередині нерухомої частини, а їх контактуючі поверхні еквідистантні. Виконання формоутворюючої поверхні у вигляді напівциліндрів дозволяє забезпечити більш рівномірне тверднення металу по всій довжині зразку у порівнянні з призматичним, що дозволяє зафіксувати початок усадки і її повну величину. Переміщення по еквідистантній поверхні рухомої частини форми дозволяє визначити усадку і перед усадочне розширення зразку різної довжини, не змінюючи при цьому відносні теплові умови його формування. Крім того, така конструкція форми скорочує трудомісткість визначення усадки. На рисунку приведена форма для визначення лінійної усадки, яка складається із нерухомої частини 1, рухомої частини 2, нерухомого стержня 3, рухомого стержня 4, датчика 5, тяги 6, підставки 7, термопар 8, 9. Форма працює наступним чином. На необхідній відстані в нерухомій частині форми 1 встановлюють рухому частину форми 2, встановлюють термопари 8,9, нерухомий 3 і рухомий стержень 4. В порожнину форми при потрібній температурі металу і форми проводять заливку рідкого металу. При утворенні суцільного каркасу твердої фази починається усадка, рухомий стержень 4 переміщується, і через тягу 6 це переміщення передається на датчик 5, у якому фіксується переміщення і температура металу і форми. Таким чином, пропонована корисна модель для визначення лінійної усадки дає можливість отримати новий технічний ефект, виражений в тому, що величина усадки враховує ранню стадію тверднення зразку і являється тому повною усадкою у порівнянні з прототипом. 27442 4
ДивитисяДодаткова інформація
Назва патенту англійськоюForm for determining linear shrinkage of nonferrous metals and alloys
Автори англійськоюSheiham Valerii Yuriiovych, Borysov Heorhii Pavlovych, Smulskyi Adolf Albertovych, Semenchenko Anatolii Ivanovych, Vernydub Anatolii Hryhorovych
Назва патенту російськоюФорма для определения линейной усадки цветных металлов и сплавов
Автори російськоюШейгам Валерий Юрьевич, Борисов Георгий Павлович, Смульский Адольф Альбертович, Семенченко Анатолий Иванович, Вернидуб Анатолий Григорьевич
МПК / Мітки
МПК: B22C 1/00
Мітки: металів, кольорових, форма, усадки, лінійної, визначення, сплавів
