Спосіб захисту металів від корозії в різних агресивних середовищах

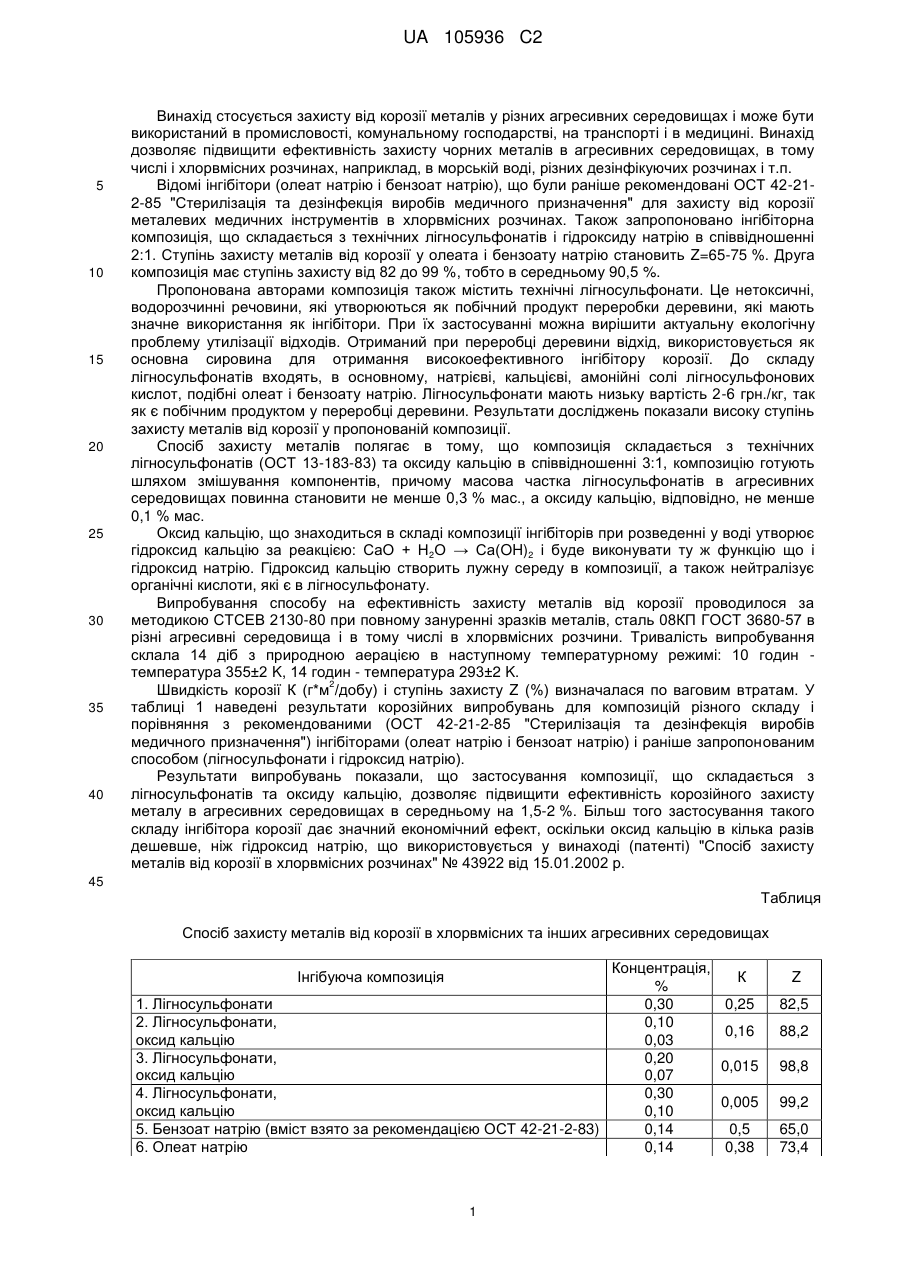

Реферат: Винахід належить до хімічної галузі промисловості, а саме до захисту від корозії металів у різних агресивних середовищах, і може бути використаний в промисловості, комунальному господарстві, на транспорті і в медицині. Спосіб захисту металів від корозії в агресивних середовищах, в тому числі хлорвмісних розчинах, включає введення у розчин композиції інгібітору корозії. Винахід характеризується тим, що як інгібітор корозії використовують композицію, що містить технічні лігносульфонати і оксид кальцію в масовому співвідношенні 3:1, причому масова частка лігносульфонатів в розчині повинна бути не менше ніж 0,3 мас. %, а оксиду кальцію, відповідно, не менше ніж 0,1 мас. %. Винахід забезпечує підвищення ефективності корозійного захисту металів в агресивних середовищах. UA 105936 C2 (12) UA 105936 C2 UA 105936 C2 5 10 15 20 25 30 35 40 Винахід стосується захисту від корозії металів у різних агресивних середовищах і може бути використаний в промисловості, комунальному господарстві, на транспорті і в медицині. Винахід дозволяє підвищити ефективність захисту чорних металів в агресивних середовищах, в тому числі і хлорвмісних розчинах, наприклад, в морській воді, різних дезінфікуючих розчинах і т.п. Відомі інгібітори (олеат натрію і бензоат натрію), що були раніше рекомендовані ОСТ 42-212-85 "Стерилізація та дезінфекція виробів медичного призначення" для захисту від корозії металевих медичних інструментів в хлорвмісних розчинах. Також запропоновано інгібіторна композиція, що складається з технічних лігносульфонатів і гідроксиду натрію в співвідношенні 2:1. Ступінь захисту металів від корозії у олеата і бензоату натрію становить Z=65-75 %. Друга композиція має ступінь захисту від 82 до 99 %, тобто в середньому 90,5 %. Пропонована авторами композиція також містить технічні лігносульфонати. Це нетоксичні, водорозчинні речовини, які утворюються як побічний продукт переробки деревини, які мають значне використання як інгібітори. При їх застосуванні можна вирішити актуальну екологічну проблему утилізації відходів. Отриманий при переробці деревини відхід, використовується як основна сировина для отримання високоефективного інгібітору корозії. До складу лігносульфонатів входять, в основному, натрієві, кальцієві, амонійні солі лігносульфонових кислот, подібні олеат і бензоату натрію. Лігносульфонати мають низьку вартість 2-6 грн./кг, так як є побічним продуктом у переробці деревини. Результати досліджень показали високу ступінь захисту металів від корозії у пропонованій композиції. Спосіб захисту металів полягає в тому, що композиція складається з технічних лігносульфонатів (ОСТ 13-183-83) та оксиду кальцію в співвідношенні 3:1, композицію готують шляхом змішування компонентів, причому масова частка лігносульфонатів в агресивних середовищах повинна становити не менше 0,3 % мас., а оксиду кальцію, відповідно, не менше 0,1 % мас. Оксид кальцію, що знаходиться в складі композиції інгібіторів при розведенні у воді утворює гідроксид кальцію за реакцією: СаО + Н2О → Са(OH)2 і буде виконувати ту ж функцію що і гідроксид натрію. Гідроксид кальцію створить лужну середу в композиції, а також нейтралізує органічні кислоти, які є в лігносульфонату. Випробування способу на ефективність захисту металів від корозії проводилося за методикою СТСЕВ 2130-80 при повному зануренні зразків металів, сталь 08КП ГОСТ 3680-57 в різні агресивні середовища і в тому числі в хлорвмісних розчини. Тривалість випробування склала 14 діб з природною аерацією в наступному температурному режимі: 10 годин температура 355±2 K, 14 годин - температура 293±2 K. 2 Швидкість корозії К (г*м /добу) і ступінь захисту Z (%) визначалася по ваговим втратам. У таблиці 1 наведені результати корозійних випробувань для композицій різного складу і порівняння з рекомендованими (ОСТ 42-21-2-85 "Стерилізація та дезінфекція виробів медичного призначення") інгібіторами (олеат натрію і бензоат натрію) і раніше запропонованим способом (лігносульфонати і гідроксид натрію). Результати випробувань показали, що застосування композиції, що складається з лігносульфонатів та оксиду кальцію, дозволяє підвищити ефективність корозійного захисту металу в агресивних середовищах в середньому на 1,5-2 %. Більш того застосування такого складу інгібітора корозії дає значний економічний ефект, оскільки оксид кальцію в кілька разів дешевше, ніж гідроксид натрію, що використовується у винаході (патенті) "Спосіб захисту металів від корозії в хлорвмісних розчинах" № 43922 від 15.01.2002 р. 45 Таблиця Спосіб захисту металів від корозії в хлорвмісних та інших агресивних середовищах Концентрація, % 1. Лігносульфонати 0,30 2. Лігносульфонати, 0,10 оксид кальцію 0,03 3. Лігносульфонати, 0,20 оксид кальцію 0,07 4. Лігносульфонати, 0,30 оксид кальцію 0,10 5. Бензоат натрію (вміст взято за рекомендацією ОСТ 42-21-2-83) 0,14 6. Олеат натрію 0,14 Інгібуюча композиція 1 К Z 0,25 82,5 0,16 88,2 0,015 98,8 0,005 99,2 0,5 0,38 65,0 73,4 UA 105936 C2 Продовження таблиці 7. Лігносульфонати, гідроксид натрію (Середнє значення) 0,2 0,1 0,12 96,1 ФОРМУЛА ВИНАХОДУ 5 Спосіб захисту металів від корозії в агресивних середовищах, в тому числі хлорвмісних розчинах, який включає введення у розчин композиції інгібітору корозії, який відрізняється тим, що як інгібітор корозії використовують композицію, що містить технічні лігносульфонати і оксид кальцію в масовому співвідношенні 3:1, причому масова частка лігносульфонатів в розчині повинна бути не менше ніж 0,3 мас. %, а оксиду кальцію, відповідно, не менше ніж 0,1 мас. %. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
