Пристрій для пневматичного транспортування сипких матеріалів

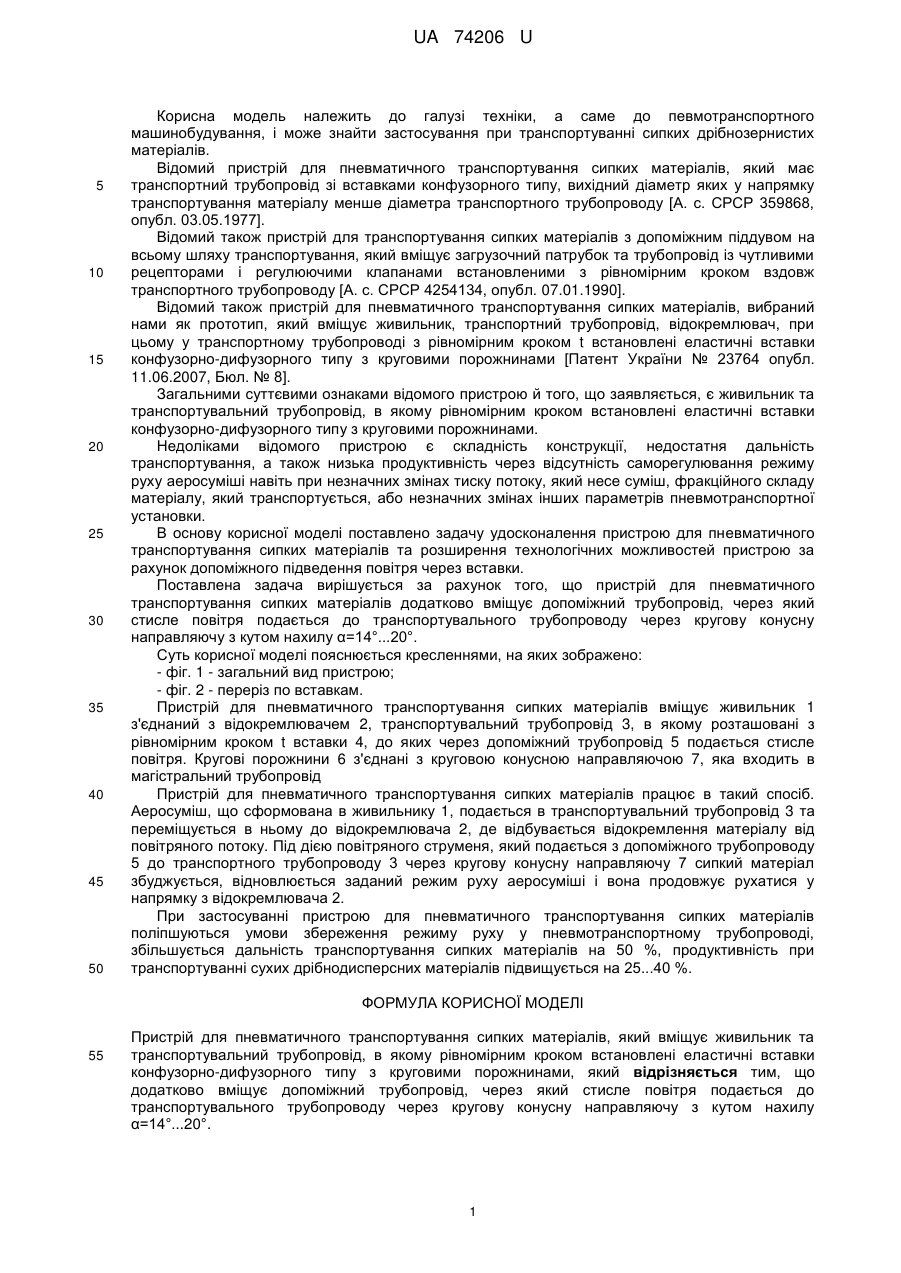

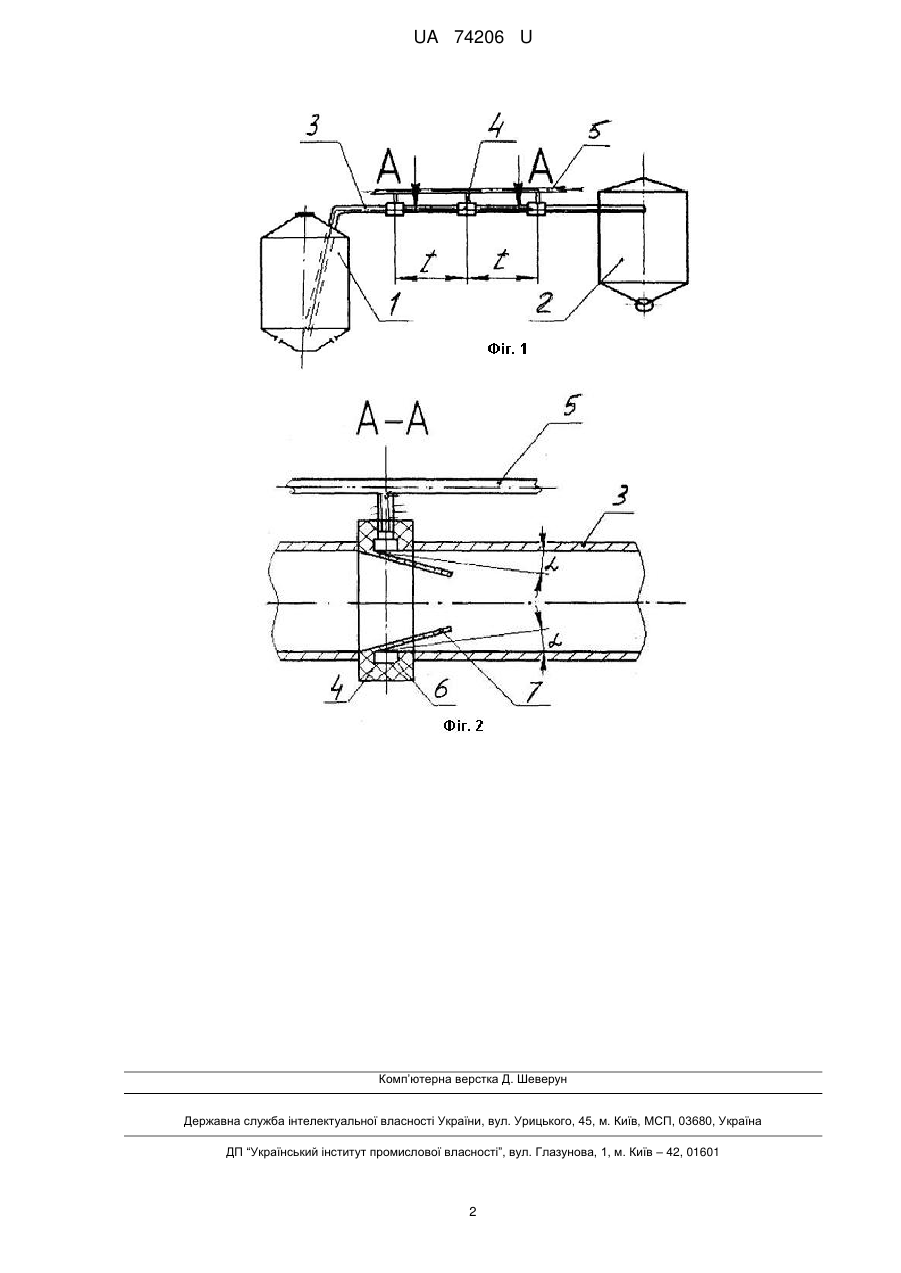

Реферат: UA 74206 U UA 74206 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до певмотранспортного машинобудування, і може знайти застосування при транспортуванні сипких дрібнозернистих матеріалів. Відомий пристрій для пневматичного транспортування сипких матеріалів, який має транспортний трубопровід зі вставками конфузорного типу, вихідний діаметр яких у напрямку транспортування матеріалу менше діаметра транспортного трубопроводу [А. с. СРСР 359868, опубл. 03.05.1977]. Відомий також пристрій для транспортування сипких матеріалів з допоміжним піддувом на всьому шляху транспортування, який вміщує загрузочний патрубок та трубопровід із чутливими рецепторами і регулюючими клапанами встановленими з рівномірним кроком вздовж транспортного трубопроводу [А. с. СРСР 4254134, опубл. 07.01.1990]. Відомий також пристрій для пневматичного транспортування сипких матеріалів, вибраний нами як прототип, який вміщує живильник, транспортний трубопровід, відокремлювач, при цьому у транспортному трубопроводі з рівномірним кроком t встановлені еластичні вставки конфузорно-дифузорного типу з круговими порожнинами [Патент України № 23764 опубл. 11.06.2007, Бюл. № 8]. Загальними суттєвими ознаками відомого пристрою й того, що заявляється, є живильник та транспортувальний трубопровід, в якому рівномірним кроком встановлені еластичні вставки конфузорно-дифузорного типу з круговими порожнинами. Недоліками відомого пристрою є складність конструкції, недостатня дальність транспортування, а також низька продуктивність через відсутність саморегулювання режиму руху аеросуміші навіть при незначних змінах тиску потоку, який несе суміш, фракційного складу матеріалу, який транспортується, або незначних змінах інших параметрів пневмотранспортної установки. В основу корисної моделі поставлено задачу удосконалення пристрою для пневматичного транспортування сипких матеріалів та розширення технологічних можливостей пристрою за рахунок допоміжного підведення повітря через вставки. Поставлена задача вирішується за рахунок того, що пристрій для пневматичного транспортування сипких матеріалів додатково вміщує допоміжний трубопровід, через який стисле повітря подається до транспортувального трубопроводу через кругову конусну направляючу з кутом нахилу α=14°...20°. Суть корисної моделі пояснюється кресленнями, на яких зображено: - фіг. 1 - загальний вид пристрою; - фіг. 2 - переріз по вставкам. Пристрій для пневматичного транспортування сипких матеріалів вміщує живильник 1 з'єднаний з відокремлювачем 2, транспортувальний трубопровід 3, в якому розташовані з рівномірним кроком t вставки 4, до яких через допоміжний трубопровід 5 подається стисле повітря. Кругові порожнини 6 з'єднані з круговою конусною направляючою 7, яка входить в магістральний трубопровід Пристрій для пневматичного транспортування сипких матеріалів працює в такий спосіб. Аеросуміш, що сформована в живильнику 1, подається в транспортувальний трубопровід 3 та переміщується в ньому до відокремлювача 2, де відбувається відокремлення матеріалу від повітряного потоку. Під дією повітряного струменя, який подається з допоміжного трубопроводу 5 до транспортного трубопроводу 3 через кругову конусну направляючу 7 сипкий матеріал збуджується, відновлюється заданий режим руху аеросуміші і вона продовжує рухатися у напрямку з відокремлювача 2. При застосуванні пристрою для пневматичного транспортування сипких матеріалів поліпшуються умови збереження режиму руху у пневмотранспортному трубопроводі, збільшується дальність транспортування сипких матеріалів на 50 %, продуктивність при транспортуванні сухих дрібнодисперсних матеріалів підвищується на 25...40 %. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 Пристрій для пневматичного транспортування сипких матеріалів, який вміщує живильник та транспортувальний трубопровід, в якому рівномірним кроком встановлені еластичні вставки конфузорно-дифузорного типу з круговими порожнинами, який відрізняється тим, що додатково вміщує допоміжний трубопровід, через який стисле повітря подається до транспортувального трубопроводу через кругову конусну направляючу з кутом нахилу α=14°...20°. 1 UA 74206 U Комп’ютерна верстка Д. Шеверун Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
