Гвинтовий конвеєр

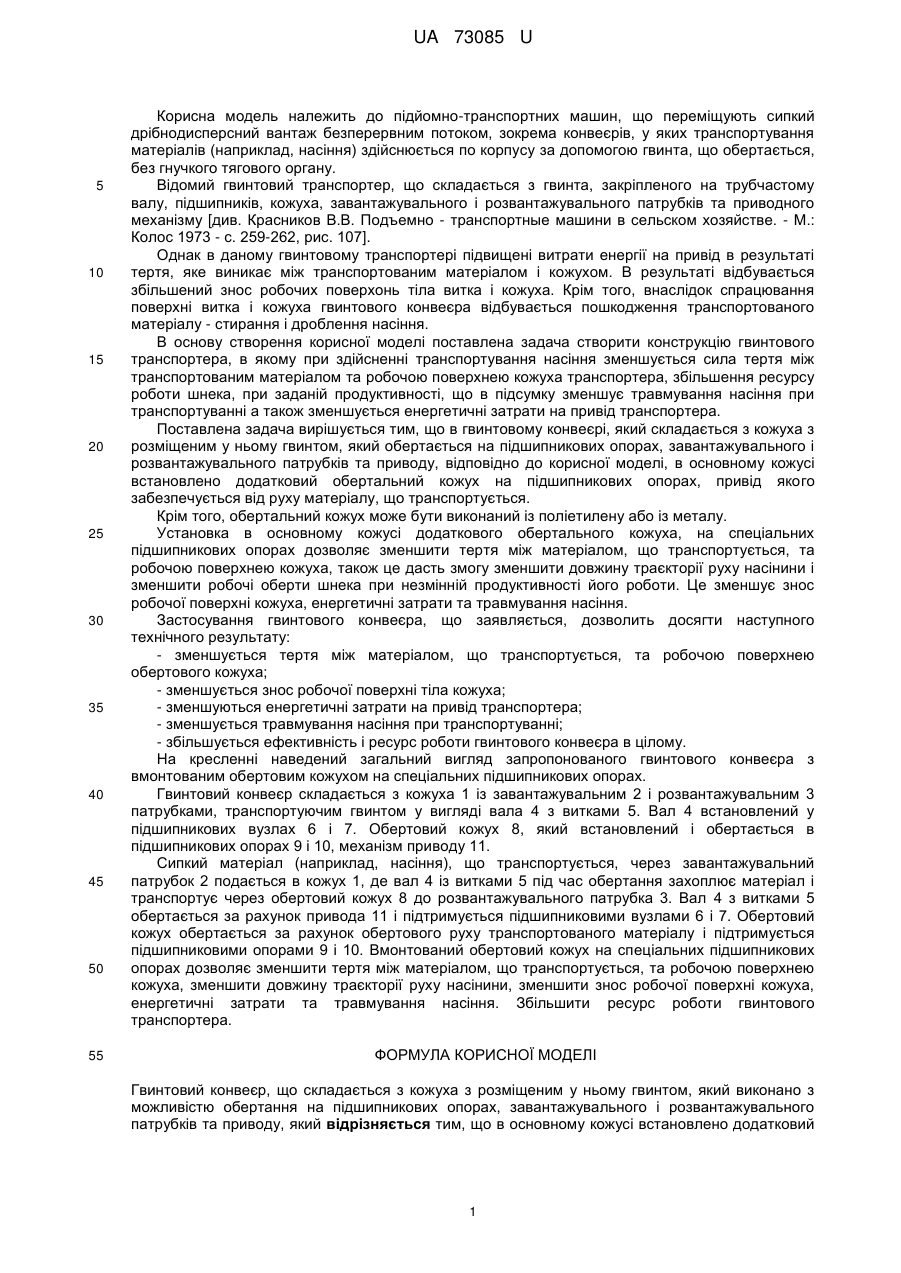

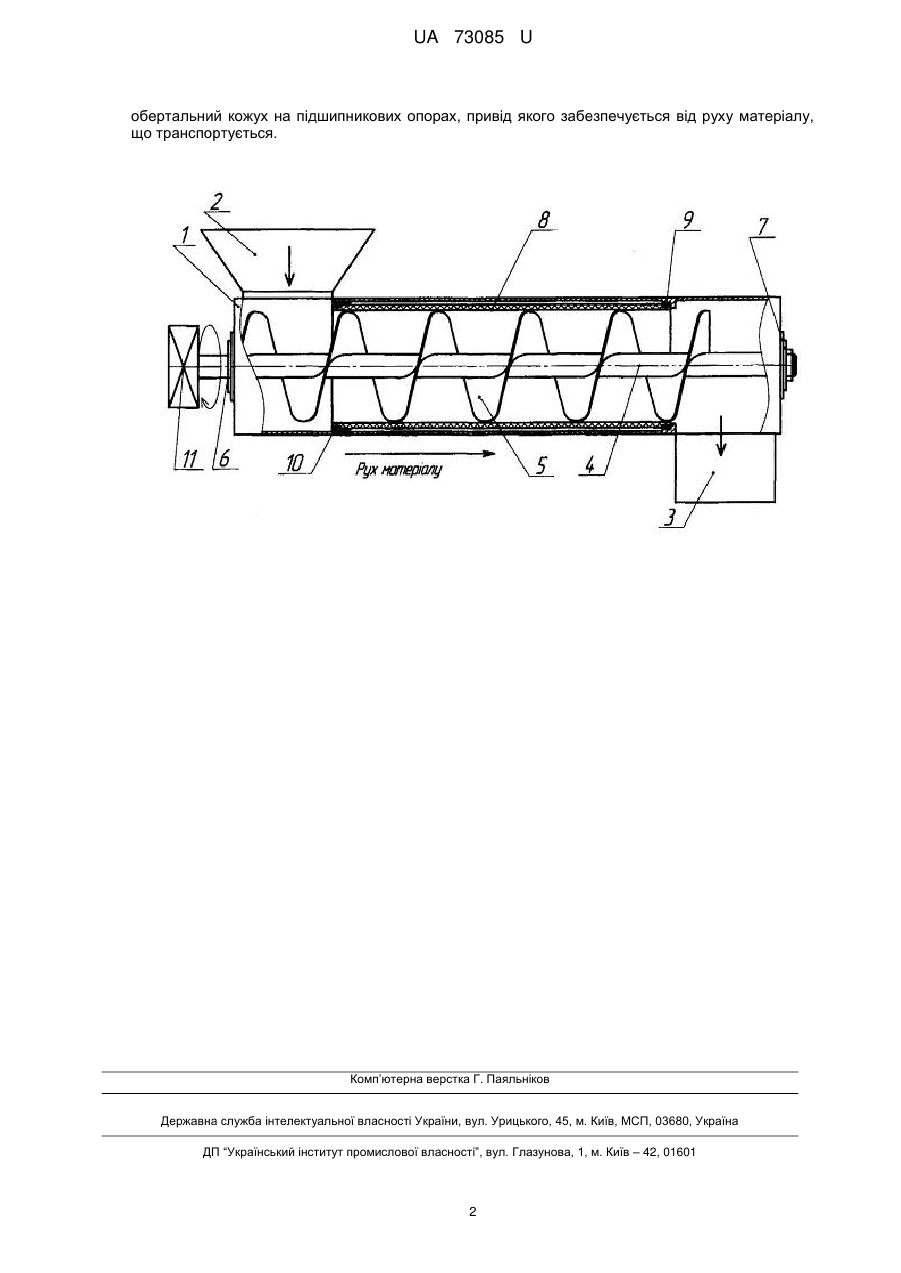

Реферат: UA 73085 U UA 73085 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до підйомно-транспортних машин, що переміщують сипкий дрібнодисперсний вантаж безперервним потоком, зокрема конвеєрів, у яких транспортування матеріалів (наприклад, насіння) здійснюється по корпусу за допомогою гвинта, що обертається, без гнучкого тягового органу. Відомий гвинтовий транспортер, що складається з гвинта, закріпленого на трубчастому валу, підшипників, кожуха, завантажувального і розвантажувального патрубків та приводного механізму [див. Красников В.В. Подъемно - транспортные машини в сельском хозяйстве. - М.: Колос 1973 - с. 259-262, рис. 107]. Однак в даному гвинтовому транспортері підвищені витрати енергії на привід в результаті тертя, яке виникає між транспортованим матеріалом і кожухом. В результаті відбувається збільшений знос робочих поверхонь тіла витка і кожуха. Крім того, внаслідок спрацювання поверхні витка і кожуха гвинтового конвеєра відбувається пошкодження транспортованого матеріалу - стирання і дроблення насіння. В основу створення корисної моделі поставлена задача створити конструкцію гвинтового транспортера, в якому при здійсненні транспортування насіння зменшується сила тертя між транспортованим матеріалом та робочою поверхнею кожуха транспортера, збільшення ресурсу роботи шнека, при заданій продуктивності, що в підсумку зменшує травмування насіння при транспортуванні а також зменшується енергетичні затрати на привід транспортера. Поставлена задача вирішується тим, що в гвинтовому конвеєрі, який складається з кожуха з розміщеним у ньому гвинтом, який обертається на підшипникових опорах, завантажувального і розвантажувального патрубків та приводу, відповідно до корисної моделі, в основному кожусі встановлено додатковий обертальний кожух на підшипникових опорах, привід якого забезпечується від руху матеріалу, що транспортується. Крім того, обертальний кожух може бути виконаний із поліетилену або із металу. Установка в основному кожусі додаткового обертального кожуха, на спеціальних підшипникових опорах дозволяє зменшити тертя між матеріалом, що транспортується, та робочою поверхнею кожуха, також це дасть змогу зменшити довжину траєкторії руху насінини і зменшити робочі оберти шнека при незмінній продуктивності його роботи. Це зменшує знос робочої поверхні кожуха, енергетичні затрати та травмування насіння. Застосування гвинтового конвеєра, що заявляється, дозволить досягти наступного технічного результату: - зменшується тертя між матеріалом, що транспортується, та робочою поверхнею обертового кожуха; - зменшується знос робочої поверхні тіла кожуха; - зменшуються енергетичні затрати на привід транспортера; - зменшується травмування насіння при транспортуванні; - збільшується ефективність і ресурс роботи гвинтового конвеєра в цілому. На кресленні наведений загальний вигляд запропонованого гвинтового конвеєра з вмонтованим обертовим кожухом на спеціальних підшипникових опорах. Гвинтовий конвеєр складається з кожуха 1 із завантажувальним 2 і розвантажувальним 3 патрубками, транспортуючим гвинтом у вигляді вала 4 з витками 5. Вал 4 встановлений у підшипникових вузлах 6 і 7. Обертовий кожух 8, який встановлений і обертається в підшипникових опорах 9 і 10, механізм приводу 11. Сипкий матеріал (наприклад, насіння), що транспортується, через завантажувальний патрубок 2 подається в кожух 1, де вал 4 із витками 5 під час обертання захоплює матеріал і транспортує через обертовий кожух 8 до розвантажувального патрубка 3. Вал 4 з витками 5 обертається за рахунок привода 11 і підтримується підшипниковими вузлами 6 і 7. Обертовий кожух обертається за рахунок обертового руху транспортованого матеріалу і підтримується підшипниковими опорами 9 і 10. Вмонтований обертовий кожух на спеціальних підшипникових опорах дозволяє зменшити тертя між матеріалом, що транспортується, та робочою поверхнею кожуха, зменшити довжину траєкторії руху насінини, зменшити знос робочої поверхні кожуха, енергетичні затрати та травмування насіння. Збільшити ресурс роботи гвинтового транспортера. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Гвинтовий конвеєр, що складається з кожуха з розміщеним у ньому гвинтом, який виконано з можливістю обертання на підшипникових опорах, завантажувального і розвантажувального патрубків та приводу, який відрізняється тим, що в основному кожусі встановлено додатковий 1 UA 73085 U обертальний кожух на підшипникових опорах, привід якого забезпечується від руху матеріалу, що транспортується. Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
