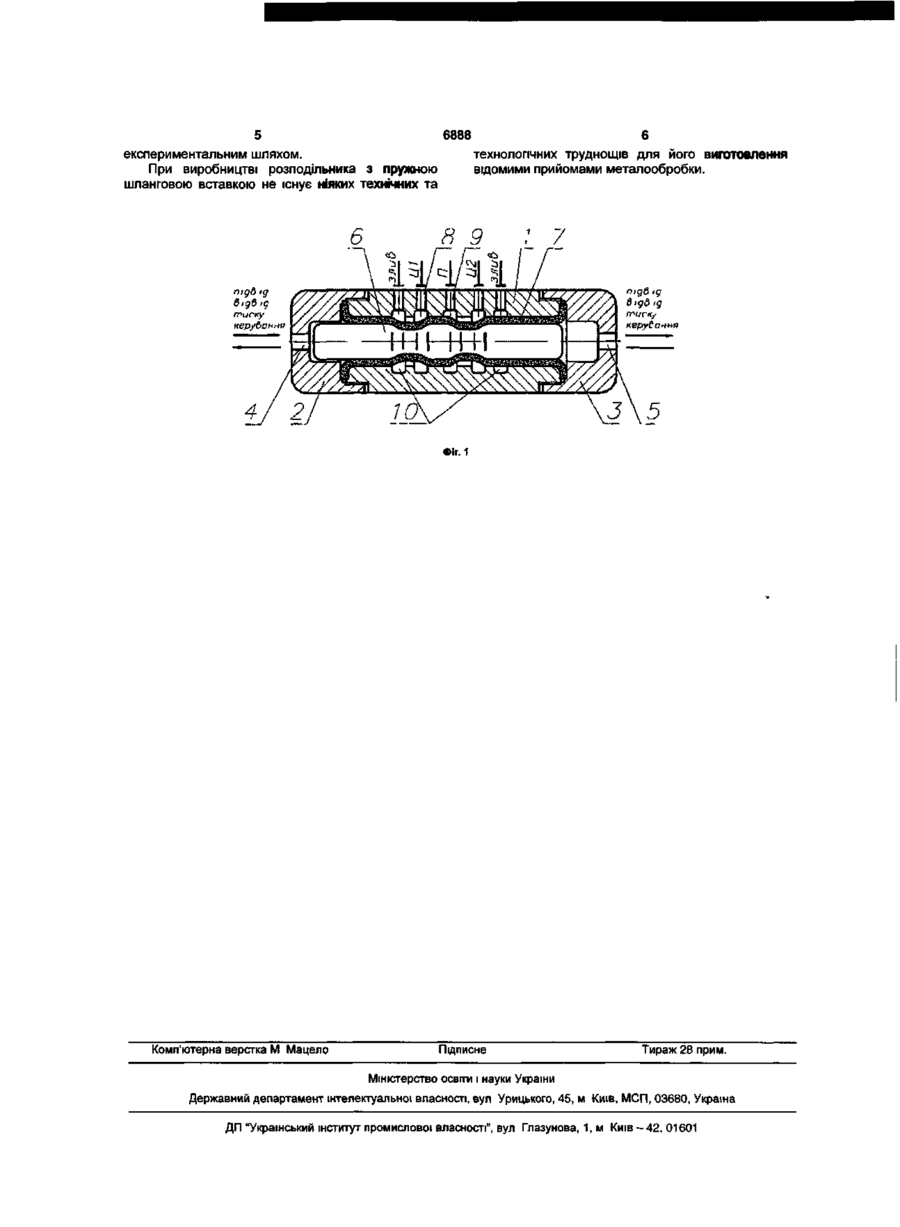

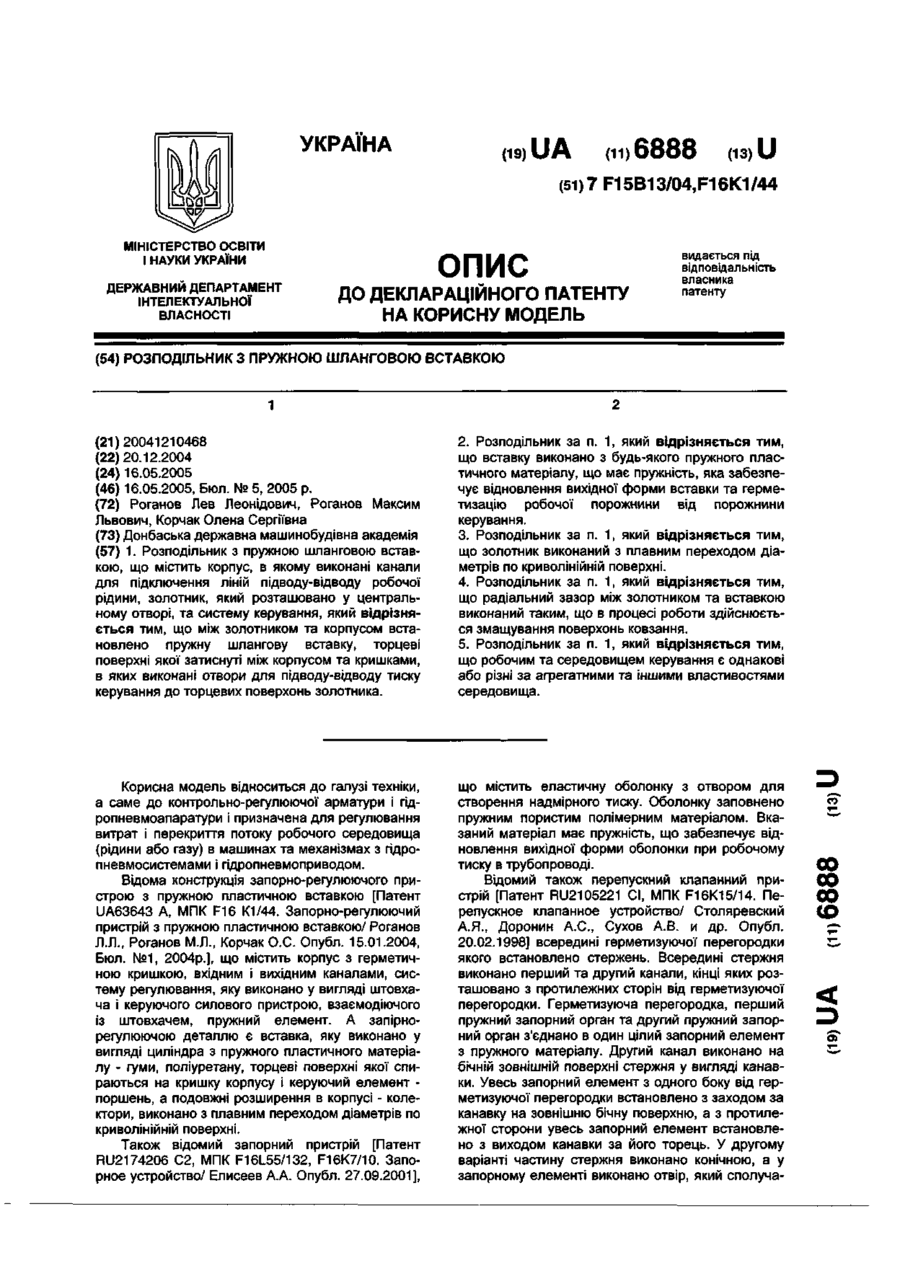

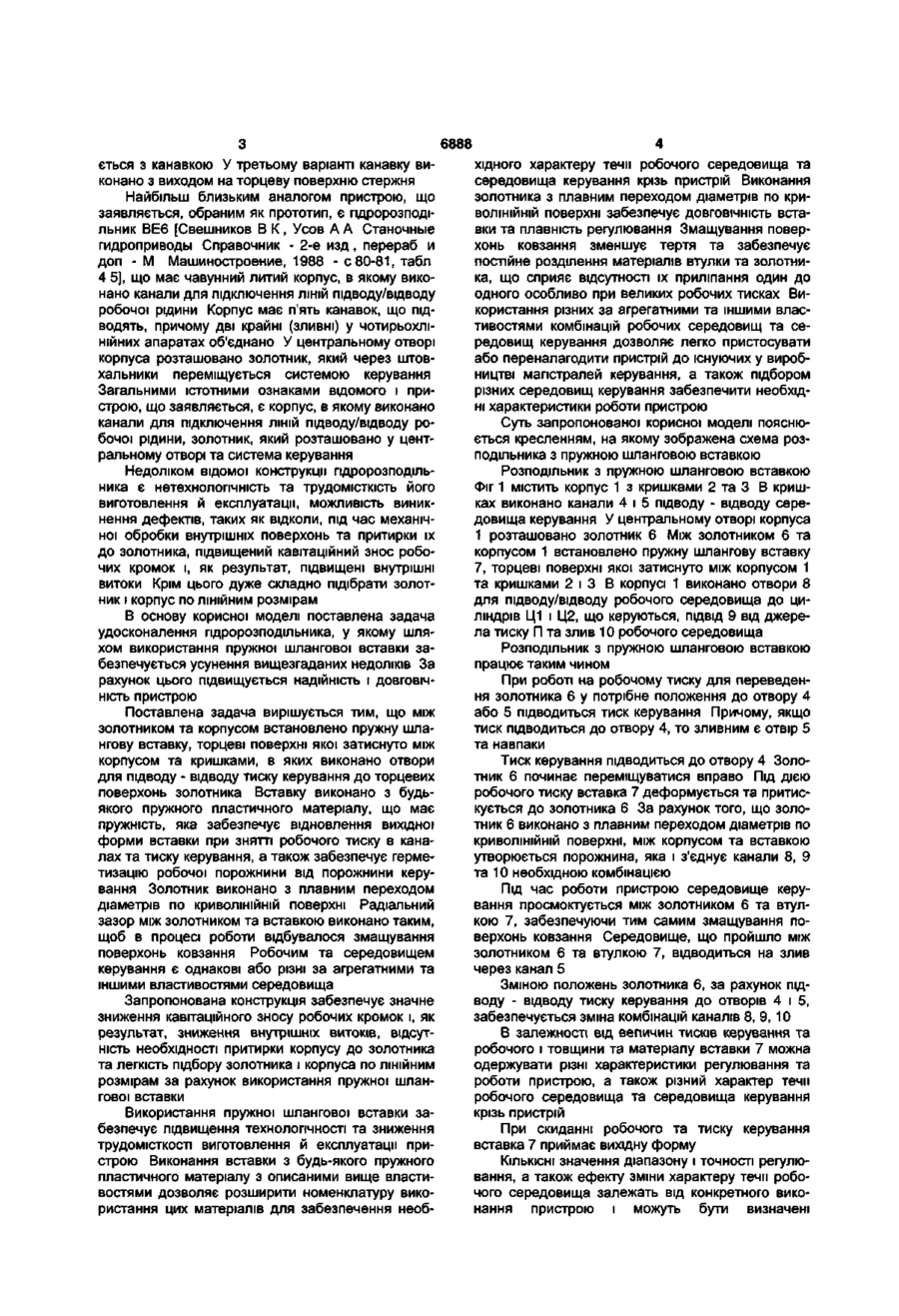

1. Розподільник з пружною шланговою вставкою, що містить корпус, в якому виконані канали для підключення ліній підводу-відводу робочої рідини, золотник, який розташовано у центральному отворі, та систему керування, який відрізняється тим, що між золотником та корпусом встановлено пружну шлангову вставку, торцеві поверхні якої затиснуті між корпусом та кришками, в яких виконані отвори для підводу-відводу тиску керування до торцевих поверхонь золотника. 2. Розподільник за п. 1, який відрізняється тим, що вставку виконано з будь-якого пружного пластичного матеріалу, що має пружність, яка забезпечує відновлення вихідної форми вставки та герметизацію робочої порожнини від порожнини керування. 3. Розподільник за п. 1, який відрізняється тим, що золотник виконаний з плавним переходом діаметрів по криволінійній поверхні. 4. Розподільник за п. 1, який відрізняється тим, що радіальний зазор між золотником та вставкою виконаний таким, що в процесі роботи здійснюється змащування поверхонь ковзання. 5. Розподільник за п. 1, який відрізняється тим, що робочим та середовищем керування є однакові або різні за агрегатними та іншими властивостями середовища. Корисна модель відноситься до галузі техніки, а саме до контрольно-регулюючої арматури і гідропневмоапаратури і призначена для регулювання витрат і перекриття потоку робочого середовища (рідини або газу) в машинах та механізмах з гідропневмосистемами і гідропневмоприводом. Відома конструкція запорно-регулюючого пристрою з пружною пластичною вставкою [Патент UA63643 А, МПК F16 К1/44. Запорно-регулюючий пристрій з пружною пластичною вставкою/ Роганов Л.Л., Роганов М.Л., Корчак О.С. Опубл. 15.01.2004, Бюл. №1, 2004р.], що містить корпус з герметичною кришкою, вхідним і вихідним каналами, систему регулювання, яку виконано у вигляді штовхача і керуючого силового пристрою, взаємодіючого із штовхачем, пружний елемент. А запірнорегулюючою деталлю є вставка, яку виконано у вигляді циліндра з пружного пластичного матеріалу - гуми, поліуретану, торцеві поверхні якої спираються на кришку корпусу і керуючий елемент поршень, а подовжні розширення в корпусі - колектори, виконано з плавним переходом діаметрів по криволінійній поверхні. Також відомий запорнии пристрій [Патент RU2174206 С2, МПК F16L55/132, F16K7/10. Запорное устройство/ Елисеев А.А. Опубл. 27.09.2001], що містить еластичну оболонку з отвором для створення надмірного тиску. Оболонку заповнено пружним пористим полімерним матеріалом. Вказаний матеріал має пружність, що забезпечує відновлення вихідної форми оболонки при робочому тиску в трубопроводі. Відомий також перепускний клапанний пристрій [Патент RU2105221 СІ, МПК F16K15/14. Перепускное клапанное устройство/ Столяревский А.Я., Доронин А.С., Сухов А.В. и др. Опубл. 20.02.1998] всередині герметизуючої перегородки якого встановлено стержень. Всередині стержня виконано перший та другий канали, кінці яких розташовано з протилежних сторін від герметизуючої перегородки. Герметизуюча перегородка, перший пружний запорнии орган та другий пружний запорнии орган з'єднано в один цілий запорнии елемент з пружного матеріалу. Другий канал виконано на бічній зовнішній поверхні стержня у вигляді канавки. Увесь запорнии елемент з одного боку від герметизуючої перегородки встановлено з заходом за канавку на зовнішню бічну поверхню, а з протилежної сторони увесь запорнии елемент встановлено з виходом канавки за його торець. У другому варіанті частину стержня виконано конічною, а у запорному елементі виконано отвір, який сполуча 00 00 00
