Закупорювальна машина для банок

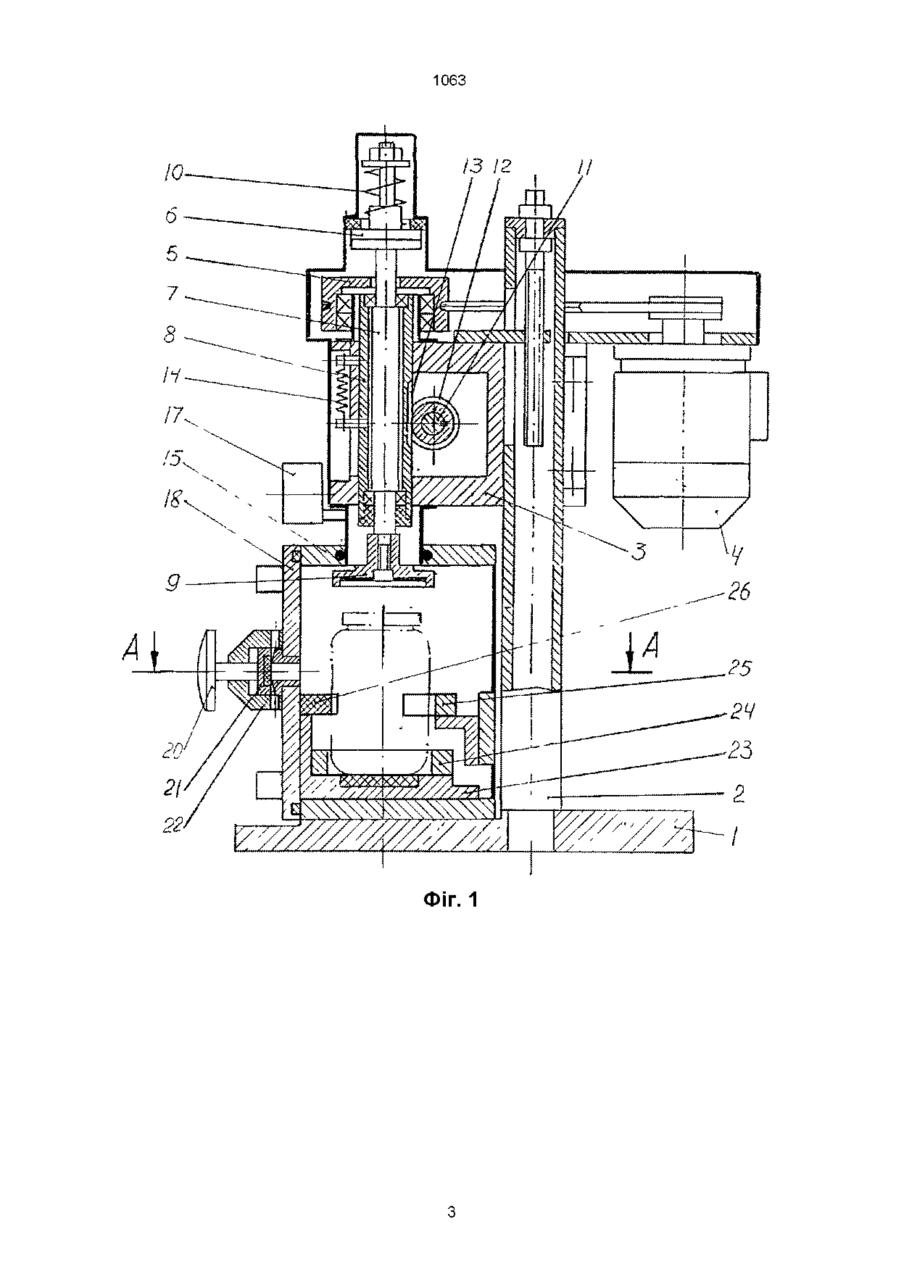

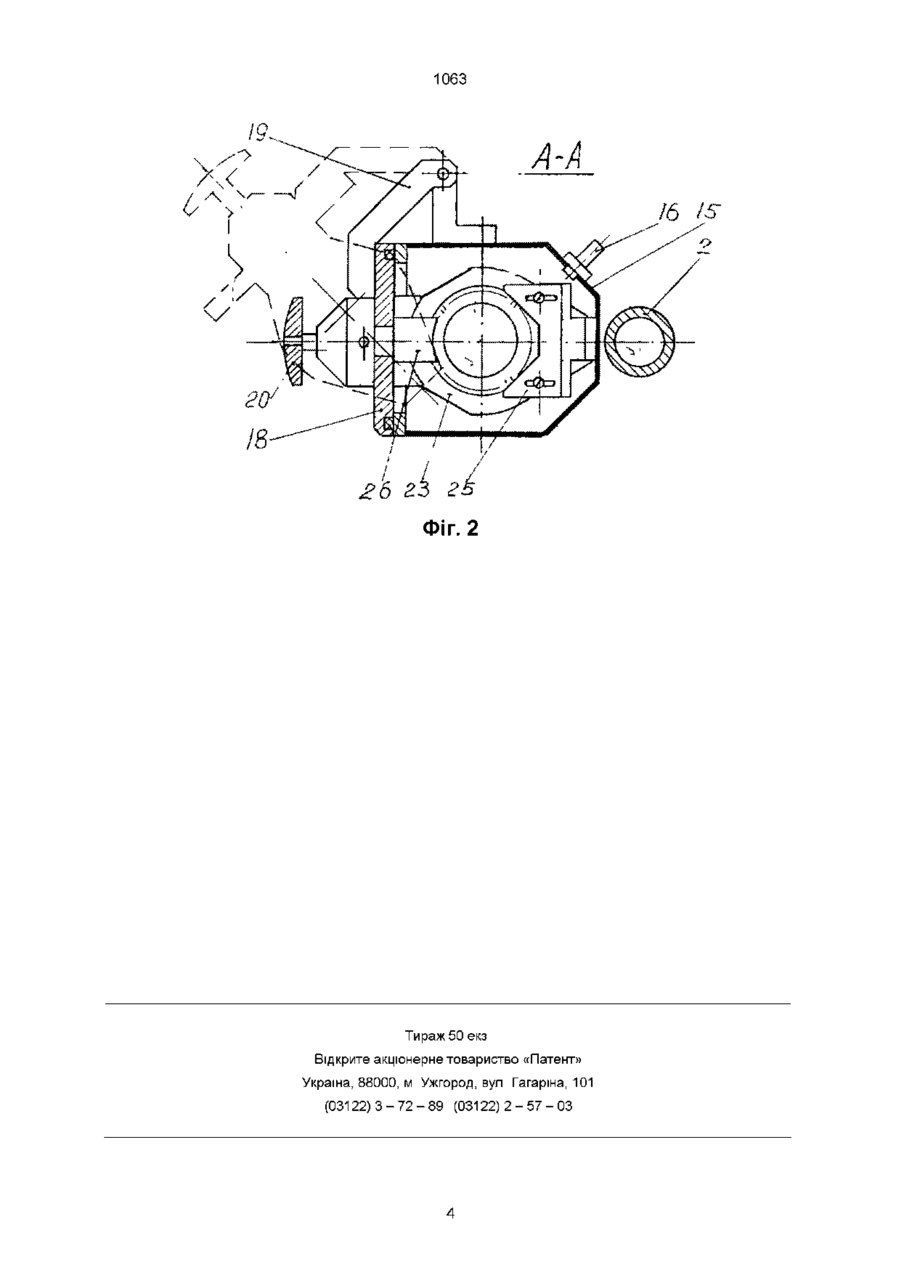

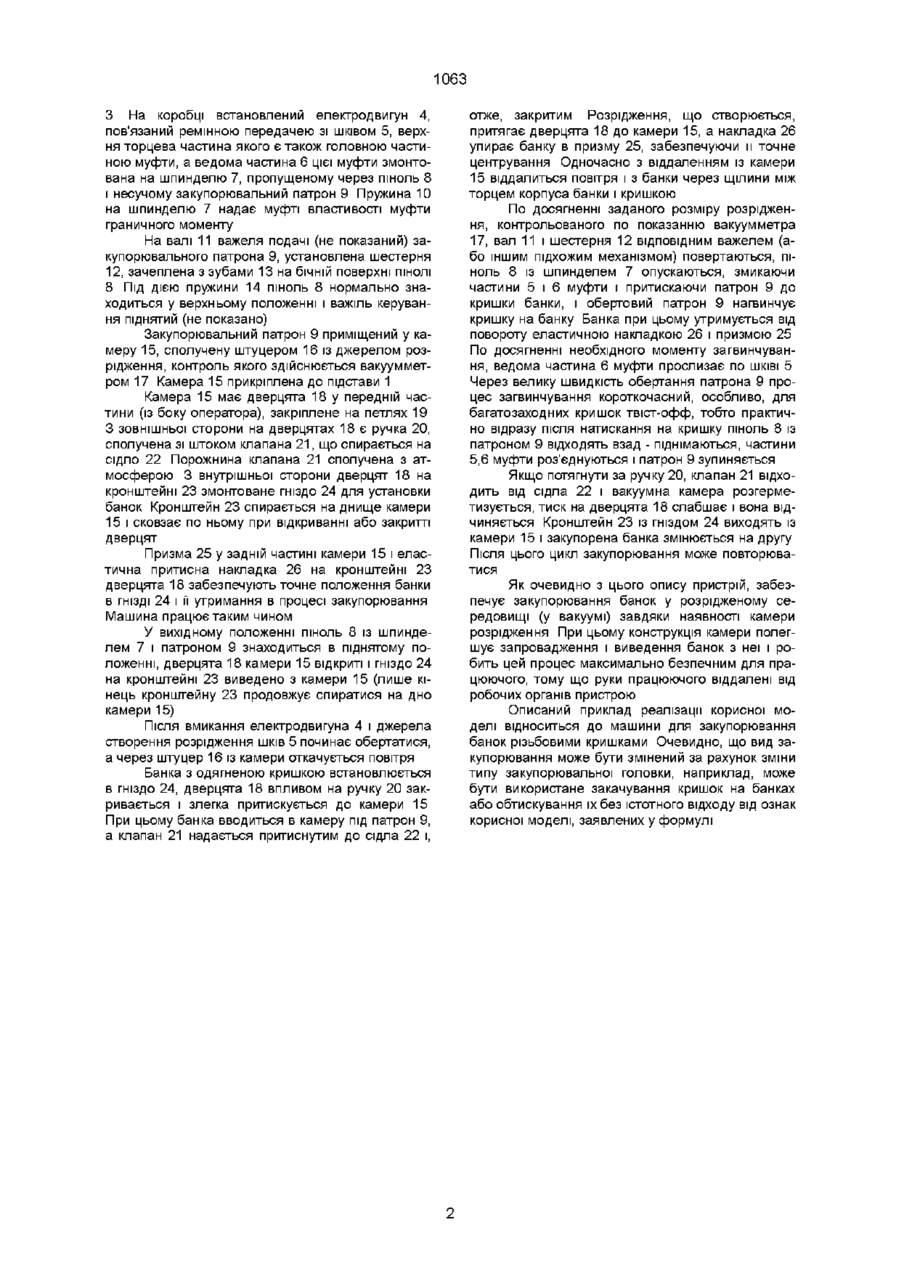

1 Закупорювальна машина для банок, що містить стіл для банок і розташований над ними привід, пов'язаний з закупорювальною головкою, яка відрізняється тим, що закупорювальна головка постачена механізмом прямування до банок, вміщена в камеру, сполучену з джерелом розрідження, і має дверцята, ручка якого пов'язана з клапаном скидання розрідження 2 Закупорювальна машина по п 1, яка відрізняється тим, що на внутрішній стороні дверцят вміщений кронштейн з гніздом для банок, який взаємодіє з дном камери 3 Закупорювальна машина по п 1,2, яка відрізняється тим, що в камері вміщена призма, а на кронштейні - еластичний притиск, які взаємодіють з банками при закупорюванні Корисна модель відноситься до напівавтоматичної закупорювальної машини для банок, зокрема, для закупорювання скляних банок у розрідженому середовищі (під вакуумом) ВІДОМІ пристрої для закупорювання тари з продуктом під вакуумом Так у Патенті України № 5992 МПК В 65 В 312 від 29 12 94 (бюл №81)описане приміщення стаканів у вакуумну камеру, де вони запечатуються Проте відоме рішення важко застосувати для закупорювання банок стандартними для їх кришками на напівавтоматичних установках Найбільше близькою до заявляємої є напівавтоматична закаточна машина ЗК4-3-16 («Оборудование консервного производства», З С Гореньков и В Л Бибергал, Москва, ВО «Агропромиздат», 1989 г, ст 101-103), призначена для виробництва невеличких партій консервів Машина містить ПІДТИСКНІЙ стіл, керований педаллю, і розташовані над ним привід і закаточну головку Встановлена на підтискному столі банка з одягненою кришкою при натисканні на педаль піднімається до закаточної головки й одночасно що включається за допомогою однообертовой муфти закаточна голівка робить закупорювання Банки з кришками подаються і віддаляться вручну Задачею корисної моделі є усунення зазначених хиб відомої машини, тобто зменшення КІЛЬКОСТІ повітря, що залишається в підкришечному просторі банок після їх закупорювання Задача вирішується тим, що в закупорювальній машині, що містить стіл і розташований над ним привід, пов'язаний з закупорювальною головкою, закупорювальна головка постачена механізмом подачі до банки, вміщена в камеру, залучену до джерела розрідження, і має дверцята, ручка якої пов'язана з клапаном скидання Особливістю рішення є також те, що на внутрішній стороні дверцят змонтований кронштейн із гніздом для установки закупорюючих банок, що взаємодіє з дном камери Ця особливість рішення полегшує роботу з установки і віддалення банок із машини і підвищує безпеку роботи на машині Ще однією особливістю рішення є те, що в камері змонтована призма, а на кронштейні камери встановлений еластичний притиск, що забезпечує точне положення банок при їх закупорюванні і їх нерухомість у цьому процесі Ці Й ІНШІ особливості корисної моделі дозволяють вирішити поставлену задачу і забезпечити виробництво високоякісних консервів, що довго зберігаються, що буде більш докладно описано в нижченаведеному детальному описі, супроводжуваному кресленнями фіг 1 - подовжній розтин закупорювальної машини, фіг 2 - розтин по АА закупорювальної машини по фіг 1 Машина містить стіл або підставу 1, у який умонтована стійка 2, що несе шпиндельну коробку Машина проста по конструкції і широко застосовується при виробництві невеличких партій спеціальних консервів, але її хибою є те, що в підкришечному просторі банок залишається багато повітря, кисень якого в процесі збереження, взаємодіє з продуктом, негативно впливає на його властивості ю СО (О о 1063 З На коробці встановлений електродвигун 4, пов'язаний ремінною передачею зі шківом 5, верхня торцева частина якого є також головною частиною муфти, а ведома частина 6 цієї муфти змонтована на шпинделю 7, пропущеному через піноль 8 і несучому закупорювальний патрон 9 Пружина 10 на шпинделю 7 надає муфті властивості муфти граничного моменту На валі 11 важеля подачі (не показаний) закупорювального патрона 9, установлена шестерня 12, зачеплена з зубами 13 на бічній поверхні ПІНОЛІ 8 Під ДІЄЮ пружини 14 піноль 8 нормально знаходиться у верхньому положенні і важіль керування піднятий (не показано) Закупорювальний патрон 9 приміщений у камеру 15, сполучену штуцером 16 із джерелом розрідження, контроль якого здійснюється вакуумметром 17 Камера 15 прикріплена до підстави 1 Камера 15 має дверцята 18 у передній частини (із боку оператора), закріплене на петлях 19 З зовнішньої сторони на дверцятах 18 є ручка 20, сполучена зі штоком клапана 21, що спирається на сідло 22 Порожнина клапана 21 сполучена з атмосферою 3 внутрішньої сторони дверцят 18 на кронштейні 23 змонтоване гніздо 24 для установки банок Кронштейн 23 спирається на днище камери 15 і сковзає по ньому при відкриванні або закритті дверцят Призма 25 у задній частині камери 15 і еластична притисна накладка 26 на кронштейні 23 дверцята 18 забезпечують точне положення банки в ГНІЗДІ 24 і її утримання в процесі закупорювання Машина працює таким чином У вихідному положенні піноль 8 із шпинделем 7 і патроном 9 знаходиться в піднятому положенні, дверцята 18 камери 15 відкриті і гніздо 24 на кронштейні 23 виведено з камери 15 (лише кінець кронштейну 23 продовжує спиратися на дно камери 15) Після вмикання електродвигуна 4 і джерела створення розрідження шків 5 починає обертатися, а через штуцер 16 із камери откачується повітря Банка з одягненою кришкою встановлюється в гніздо 24, дверцята 18 впливом на ручку 20 закривається і злегка притискується до камери 15 При цьому банка вводиться в камеру під патрон 9, а клапан 21 надається притиснутим до сідла 22 і, отже, закритим Розрідження, що створюється, притягає дверцята 18 до камери 15, а накладка 26 упирає банку в призму 25, забезпечуючи и точне центрування Одночасно з віддаленням із камери 15 віддалиться повітря і з банки через щілини між торцем корпуса банки і кришкою По досягненні заданого розміру розрідження, контрольованого по показанню вакуумметра 17, вал 11 і шестерня 12 ВІДПОВІДНИМ важелем (або іншим підхожим механізмом) повертаються, піноль 8 із шпинделем 7 опускаються, змикаючи частини 5 і 6 муфти і притискаючи патрон 9 до кришки банки, і обертовий патрон 9 нагвинчує кришку на банку Банка при цьому утримується від повороту еластичною накладкою 26 і призмою 25 По досягненні необхідного моменту загвинчування, ведома частина 6 муфти прослизає по ШКІВІ 5 Через велику швидкість обертання патрона 9 процес загвинчування короткочасний, особливо, для багатозаходних кришок твіст-офф, тобто практично відразу після натискання на кришку піноль 8 із патроном 9 відходять взад - піднімаються, частини 5,6 муфти роз'єднуються і патрон 9 зупиняється Якщо потягнути за ручку 20, клапан 21 відходить від сідла 22 і вакуумна камера розгерметизується, тиск на дверцята 18 слабшає і вона відчиняється Кронштейн 23 із гніздом 24 виходять із камери 15 і закупорена банка змінюється на другу Після ЦЬОГО ЦИКЛ закупорювання може повторюватися Як очевидно з цього опису пристрій, забезпечує закупорювання банок у розрідженому середовищі (у вакуумі) завдяки наявності камери розрідження При цьому конструкція камери полегшує запровадження і виведення банок з неї і робить цей процес максимально безпечним для працюючого, тому що руки працюючого віддалені від робочих органів пристрою Описаний приклад реалізації корисної моделі відноситься до машини для закупорювання банок різьбовими кришками Очевидно, що вид закупорювання може бути змінений за рахунок зміни типу закупорювальної головки, наприклад, може бути використане закачування кришок на банках або обтискування їх без істотного відходу від ознак корисної моделі, заявлених у формулі 1063 22 Фіг. 1 1063 Тираж 50 екз Відкрите акціонерне товариство «Патент» Україна, 88000, м Ужгород, вул Гагаріна, 101 (03122) 3-72-89 (03122) 2-57-03
