Регулятор рівня води в каналі

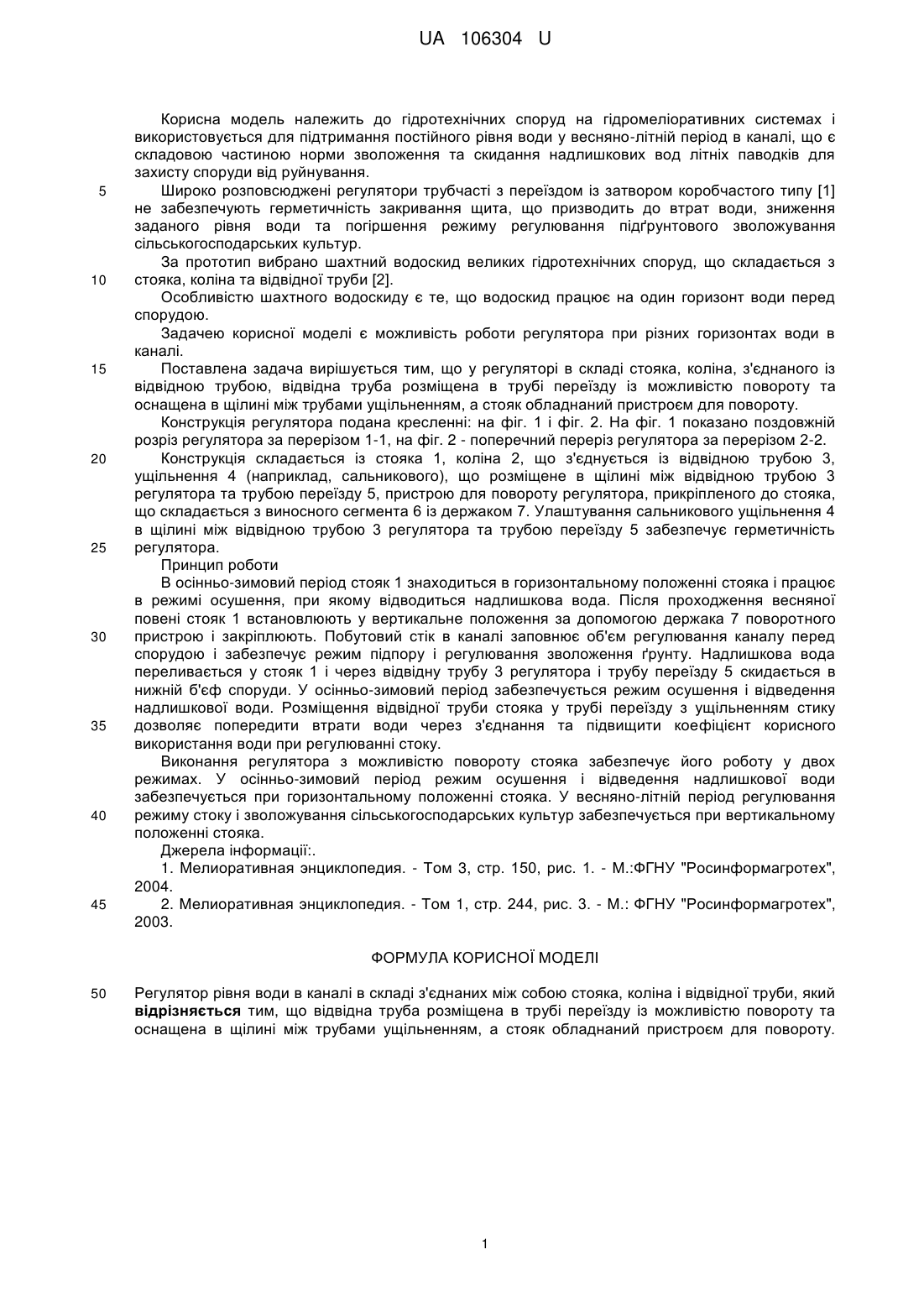

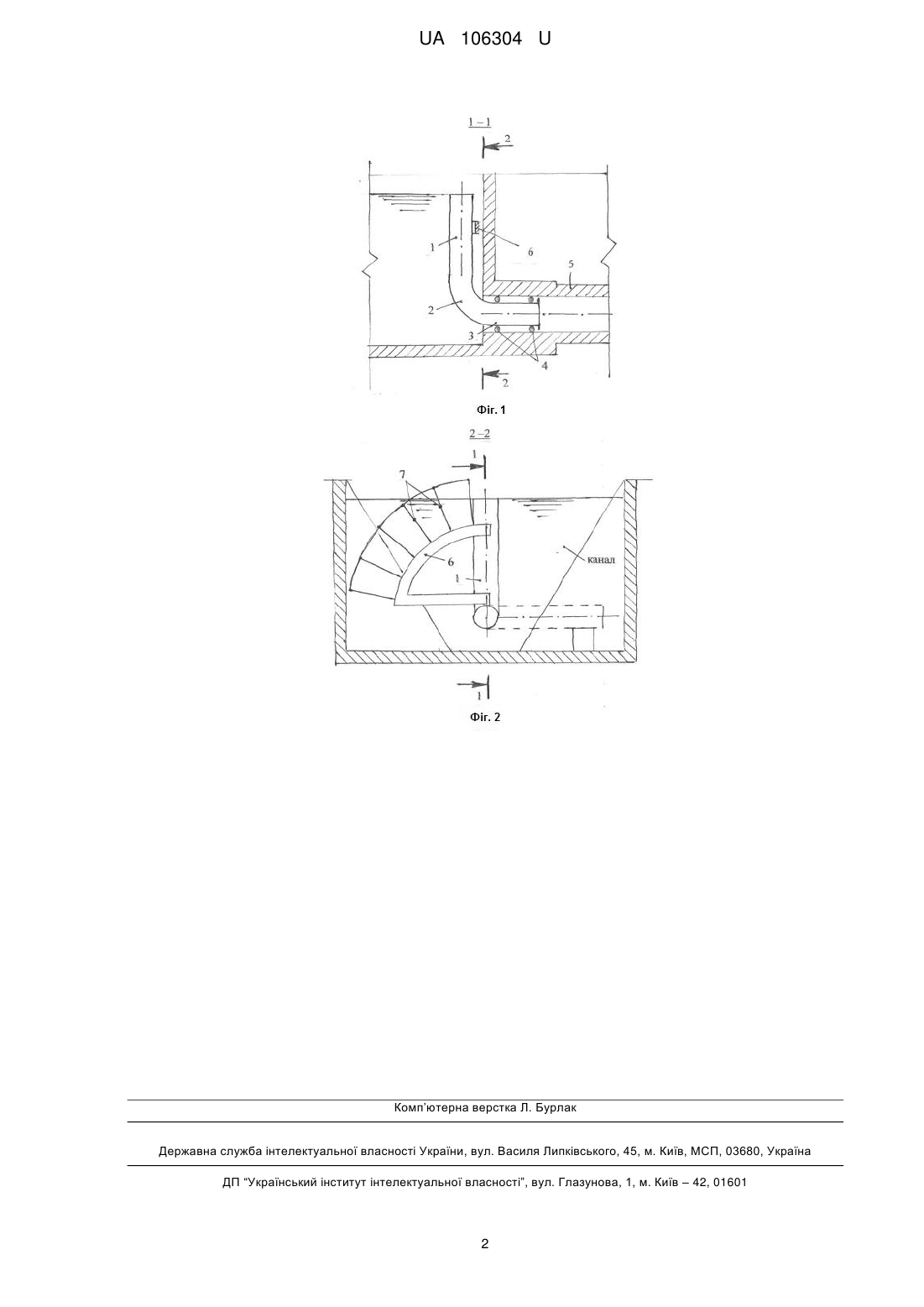

Реферат: UA 106304 U UA 106304 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до гідротехнічних споруд на гідромеліоративних системах і використовується для підтримання постійного рівня води у весняно-літній період в каналі, що є складовою частиною норми зволоження та скидання надлишкових вод літніх паводків для захисту споруди від руйнування. Широко розповсюджені регулятори трубчасті з переїздом із затвором коробчастого типу [1] не забезпечують герметичність закривання щита, що призводить до втрат води, зниження заданого рівня води та погіршення режиму регулювання підґрунтового зволожування сільськогосподарських культур. За прототип вибрано шахтний водоскид великих гідротехнічних споруд, що складається з стояка, коліна та відвідної труби [2]. Особливістю шахтного водоскиду є те, що водоскид працює на один горизонт води перед спорудою. Задачею корисної моделі є можливість роботи регулятора при різних горизонтах води в каналі. Поставлена задача вирішується тим, що у регуляторі в складі стояка, коліна, з'єднаного із відвідною трубою, відвідна труба розміщена в трубі переїзду із можливістю повороту та оснащена в щілині між трубами ущільненням, а стояк обладнаний пристроєм для повороту. Конструкція регулятора подана кресленні: на фіг. 1 і фіг. 2. На фіг. 1 показано поздовжній розріз регулятора за перерізом 1-1, на фіг. 2 - поперечний переріз регулятора за перерізом 2-2. Конструкція складається із стояка 1, коліна 2, що з'єднується із відвідною трубою 3, ущільнення 4 (наприклад, сальникового), що розміщене в щілині між відвідною трубою 3 регулятора та трубою переїзду 5, пристрою для повороту регулятора, прикріпленого до стояка, що складається з виносного сегмента 6 із держаком 7. Улаштування сальникового ущільнення 4 в щілині між відвідною трубою 3 регулятора та трубою переїзду 5 забезпечує герметичність регулятора. Принцип роботи В осінньо-зимовий період стояк 1 знаходиться в горизонтальному положенні стояка і працює в режимі осушення, при якому відводиться надлишкова вода. Після проходження весняної повені стояк 1 встановлюють у вертикальне положення за допомогою держака 7 поворотного пристрою і закріплюють. Побутовий стік в каналі заповнює об'єм регулювання каналу перед спорудою і забезпечує режим підпору і регулювання зволоження ґрунту. Надлишкова вода переливається у стояк 1 і через відвідну трубу 3 регулятора і трубу переїзду 5 скидається в нижній б'єф споруди. У осінньо-зимовий період забезпечується режим осушення і відведення надлишкової води. Розміщення відвідної труби стояка у трубі переїзду з ущільненням стику дозволяє попередити втрати води через з'єднання та підвищити коефіцієнт корисного використання води при регулюванні стоку. Виконання регулятора з можливістю повороту стояка забезпечує його роботу у двох режимах. У осінньо-зимовий період режим осушення і відведення надлишкової води забезпечується при горизонтальному положенні стояка. У весняно-літній період регулювання режиму стоку і зволожування сільськогосподарських культур забезпечується при вертикальному положенні стояка. Джерела інформації:. 1. Мелиоративная энциклопедия. - Том 3, стр. 150, рис. 1. - М.:ФГНУ "Росинформагротех", 2004. 2. Мелиоративная энциклопедия. - Том 1, стр. 244, рис. 3. - М.: ФГНУ "Росинформагротех", 2003. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Регулятор рівня води в каналі в складі з'єднаних між собою стояка, коліна і відвідної труби, який відрізняється тим, що відвідна труба розміщена в трубі переїзду із можливістю повороту та оснащена в щілині між трубами ущільненням, а стояк обладнаний пристроєм для повороту. 1 UA 106304 U Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
