Робоча кліть стану холодної прокатки труб

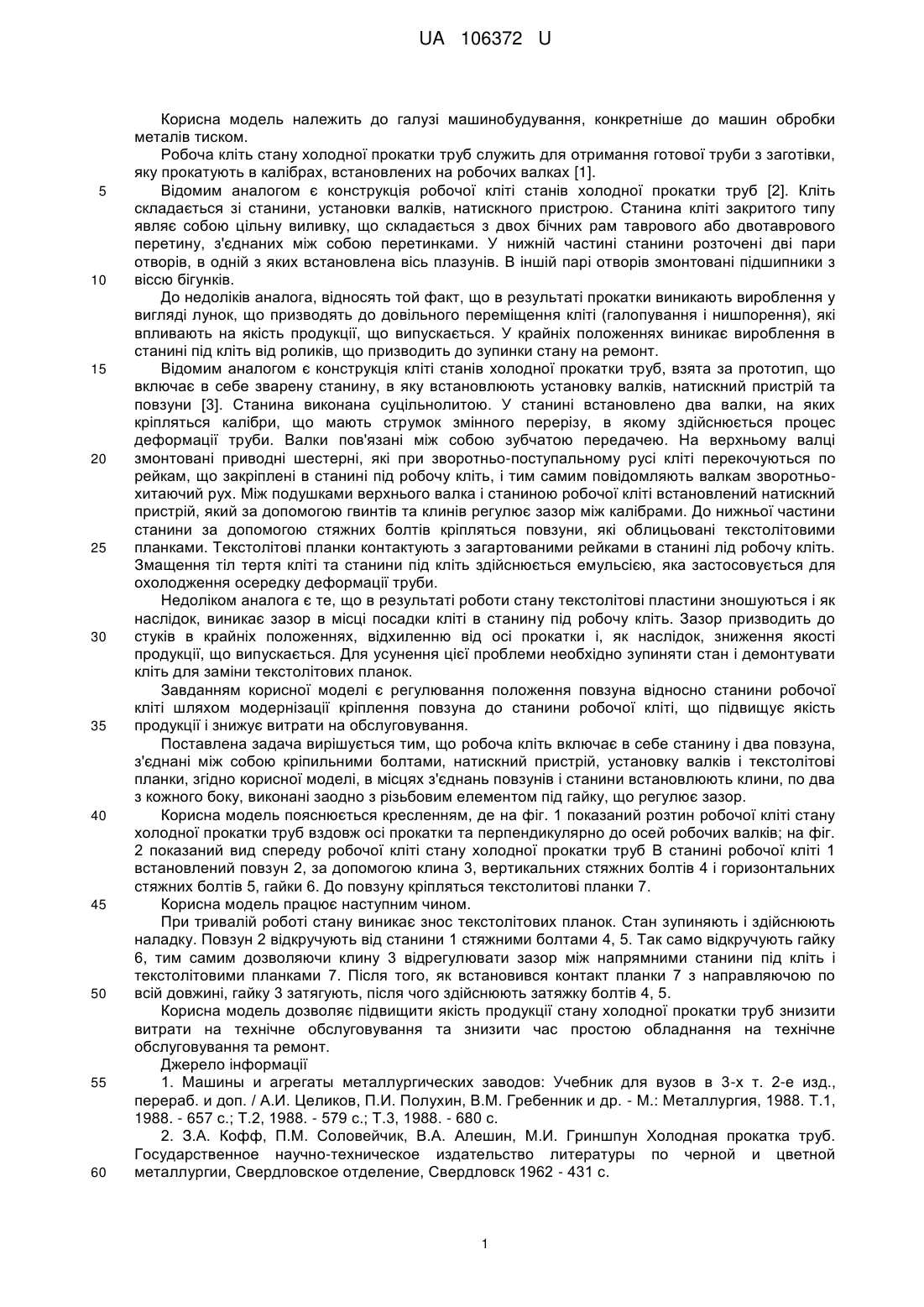

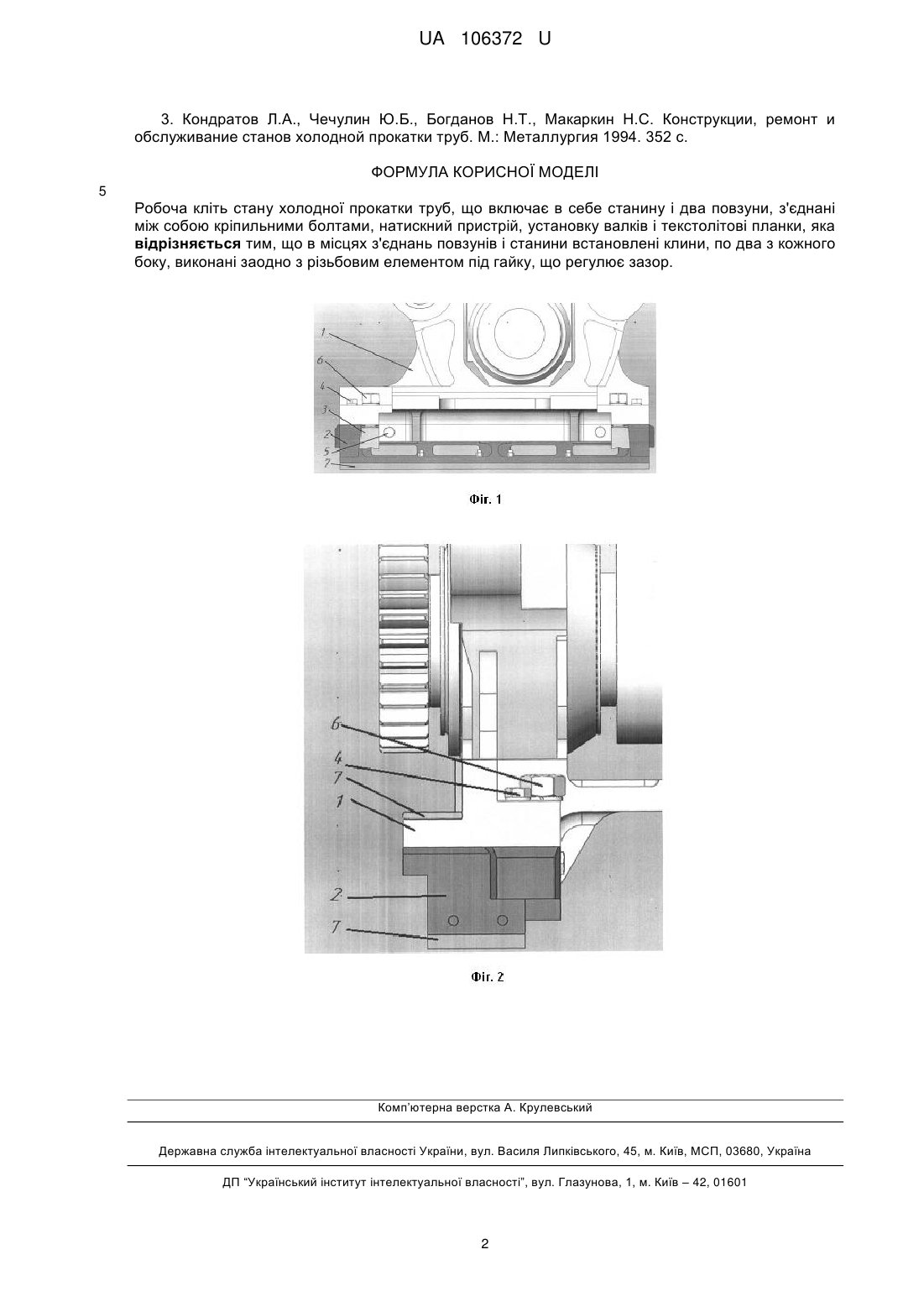

Реферат: Робоча кліть стану холодної прокатки труб включає в себе станину і два повзуни, з'єднані між собою кріпильними болтами, натискний пристрій, установку валків і текстолітові планки. В місцях з'єднань повзунів і станини встановлені клини, по два з кожного боку, виконані заодно з різьбовим елементом під гайку, що регулює зазор. UA 106372 U (12) UA 106372 U UA 106372 U 5 10 15 20 25 30 35 40 45 50 55 60 Корисна модель належить до галузі машинобудування, конкретніше до машин обробки металів тиском. Робоча кліть стану холодної прокатки труб служить для отримання готової труби з заготівки, яку прокатують в калібрах, встановлених на робочих валках [1]. Відомим аналогом є конструкція робочої кліті станів холодної прокатки труб [2]. Кліть складається зі станини, установки валків, натискного пристрою. Станина кліті закритого типу являє собою цільну виливку, що складається з двох бічних рам таврового або двотаврового перетину, з'єднаних між собою перетинками. У нижній частині станини розточені дві пари отворів, в одній з яких встановлена вісь плазунів. В іншій парі отворів змонтовані підшипники з віссю бігунків. До недоліків аналога, відносять той факт, що в результаті прокатки виникають вироблення у вигляді лунок, що призводять до довільного переміщення кліті (галопування і нишпорення), які впливають на якість продукції, що випускається. У крайніх положеннях виникає вироблення в станині під кліть від роликів, що призводить до зупинки стану на ремонт. Відомим аналогом є конструкція кліті станів холодної прокатки труб, взята за прототип, що включає в себе зварену станину, в яку встановлюють установку валків, натискний пристрій та повзуни [3]. Станина виконана суцільнолитою. У станині встановлено два валки, на яких кріпляться калібри, що мають струмок змінного перерізу, в якому здійснюється процес деформації труби. Валки пов'язані між собою зубчатою передачею. На верхньому валці змонтовані приводні шестерні, які при зворотньо-поступальному русі кліті перекочуються по рейкам, що закріплені в станині під робочу кліть, і тим самим повідомляють валкам зворотньохитаючий рух. Між подушками верхнього валка і станиною робочої кліті встановлений натискний пристрій, який за допомогою гвинтів та клинів регулює зазор між калібрами. До нижньої частини станини за допомогою стяжних болтів кріпляться повзуни, які облицьовані текстолітовими планками. Текстолітові планки контактують з загартованими рейками в станині лід робочу кліть. Змащення тіл тертя кліті та станини під кліть здійснюється емульсією, яка застосовується для охолодження осередку деформації труби. Недоліком аналога є те, що в результаті роботи стану текстолітові пластини зношуються і як наслідок, виникає зазор в місці посадки кліті в станину під робочу кліть. Зазор призводить до стуків в крайніх положеннях, відхиленню від осі прокатки і, як наслідок, зниження якості продукції, що випускається. Для усунення цієї проблеми необхідно зупиняти стан і демонтувати кліть для заміни текстолітових планок. Завданням корисної моделі є регулювання положення повзуна відносно станини робочої кліті шляхом модернізації кріплення повзуна до станини робочої кліті, що підвищує якість продукції і знижує витрати на обслуговування. Поставлена задача вирішується тим, що робоча кліть включає в себе станину і два повзуна, з'єднані між собою кріпильними болтами, натискний пристрій, установку валків і текстолітові планки, згідно корисної моделі, в місцях з'єднань повзунів і станини встановлюють клини, по два з кожного боку, виконані заодно з різьбовим елементом під гайку, що регулює зазор. Корисна модель пояснюється кресленням, де на фіг. 1 показаний розтин робочої кліті стану холодної прокатки труб вздовж осі прокатки та перпендикулярно до осей робочих валків; на фіг. 2 показаний вид спереду робочої кліті стану холодної прокатки труб В станині робочої кліті 1 встановлений повзун 2, за допомогою клина 3, вертикальних стяжних болтів 4 і горизонтальних стяжних болтів 5, гайки 6. До повзуну кріпляться текстолитові планки 7. Корисна модель працює наступним чином. При тривалій роботі стану виникає знос текстолітових планок. Стан зупиняють і здійснюють наладку. Повзун 2 відкручують від станини 1 стяжними болтами 4, 5. Так само відкручують гайку 6, тим самим дозволяючи клину 3 відрегулювати зазор між напрямними станини під кліть і текстолітовими планками 7. Після того, як встановився контакт планки 7 з направляючою по всій довжині, гайку 3 затягують, після чого здійснюють затяжку болтів 4, 5. Корисна модель дозволяє підвищити якість продукції стану холодної прокатки труб знизити витрати на технічне обслуговування та знизити час простою обладнання на технічне обслуговування та ремонт. Джерело інформації 1. Машины и агрегаты металлургических заводов: Учебник для вузов в 3-х т. 2-е изд., перераб. и доп. / А.И. Целиков, П.И. Полухин, В.М. Гребенник и др. - М.: Металлургия, 1988. Т.1, 1988. - 657 с.; Т.2, 1988. - 579 с.; Т.3, 1988. - 680 с. 2. З.А. Кофф, П.М. Соловейчик, В.А. Алешин, М.И. Гриншпун Холодная прокатка труб. Государственное научно-техническое издательство литературы по черной и цветной металлургии, Свердловское отделение, Свердловск 1962 - 431 с. 1 UA 106372 U 3. Кондратов Л.А., Чечулин Ю.Б., Богданов Н.Т., Макаркин Н.С. Конструкции, ремонт и обслуживание станов холодной прокатки труб. М.: Металлургия 1994. 352 с. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 Робоча кліть стану холодної прокатки труб, що включає в себе станину і два повзуни, з'єднані між собою кріпильними болтами, натискний пристрій, установку валків і текстолітові планки, яка відрізняється тим, що в місцях з'єднань повзунів і станини встановлені клини, по два з кожного боку, виконані заодно з різьбовим елементом під гайку, що регулює зазор. Комп’ютерна верстка А. Крулевський Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
