Стрічковий конвеєр

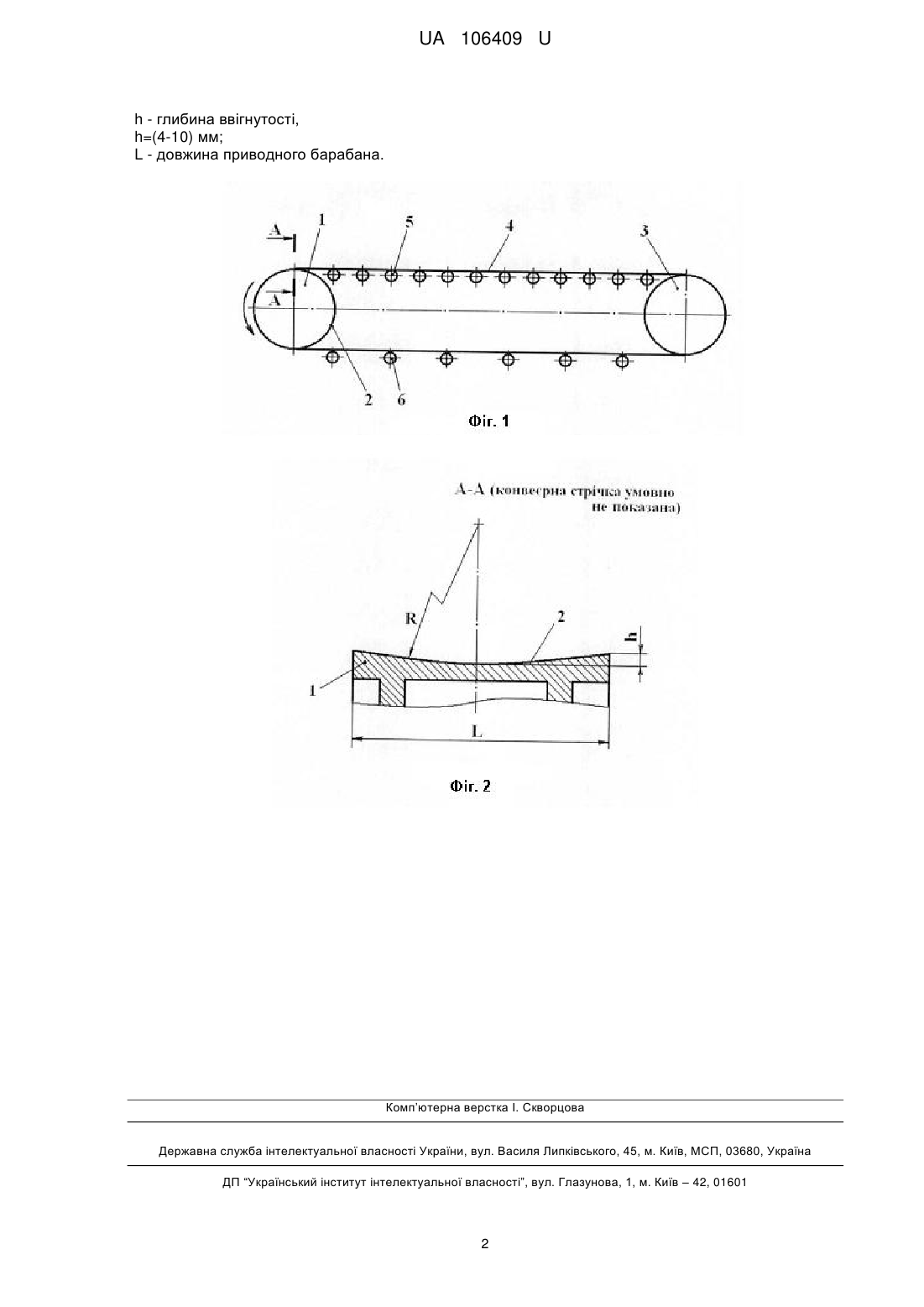

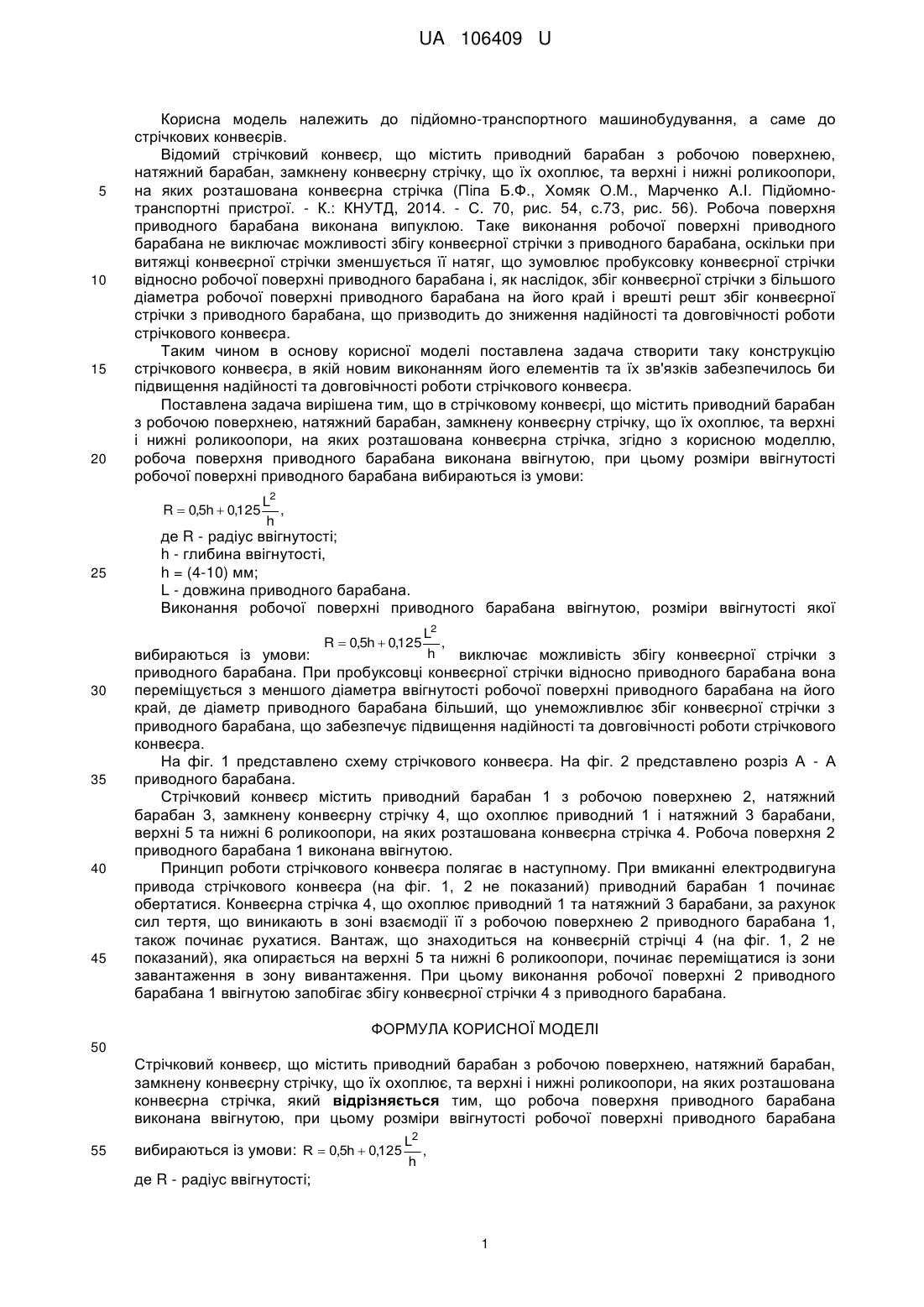

Реферат: Стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан, замкнену конвеєрну стрічку, що їх охоплює, та верхні і нижні роликоопори, на яких розташована конвеєрна стрічка, причому робоча поверхня приводного барабана виконана ввігнутою, при цьому розміри ввігнутості робочої поверхні приводного барабана вибираються із умови: R  0,5h  0,125 L2 , h де R - радіус ввігнутості; h - глибина ввігнутості, h=(4-10) мм; L - довжина приводного барабана. UA 106409 U (54) СТРІЧКОВИЙ КОНВЕЄР UA 106409 U UA 106409 U 5 10 15 20 Корисна модель належить до підйомно-транспортного машинобудування, а саме до стрічкових конвеєрів. Відомий стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан, замкнену конвеєрну стрічку, що їх охоплює, та верхні і нижні роликоопори, на яких розташована конвеєрна стрічка (Піпа Б.Ф., Хомяк О.М., Марченко A.I. Підйомнотранспортні пристрої. - К.: КНУТД, 2014. - С. 70, рис. 54, с.73, рис. 56). Робоча поверхня приводного барабана виконана випуклою. Таке виконання робочої поверхні приводного барабана не виключає можливості збігу конвеєрної стрічки з приводного барабана, оскільки при витяжці конвеєрної стрічки зменшується її натяг, що зумовлює пробуксовку конвеєрної стрічки відносно робочої поверхні приводного барабана і, як наслідок, збіг конвеєрної стрічки з більшого діаметра робочої поверхні приводного барабана на його край і врешті решт збіг конвеєрної стрічки з приводного барабана, що призводить до зниження надійності та довговічності роботи стрічкового конвеєра. Таким чином в основу корисної моделі поставлена задача створити таку конструкцію стрічкового конвеєра, в якій новим виконанням його елементів та їх зв'язків забезпечилось би підвищення надійності та довговічності роботи стрічкового конвеєра. Поставлена задача вирішена тим, що в стрічковому конвеєрі, що містить приводний барабан з робочою поверхнею, натяжний барабан, замкнену конвеєрну стрічку, що їх охоплює, та верхні і нижні роликоопори, на яких розташована конвеєрна стрічка, згідно з корисною моделлю, робоча поверхня приводного барабана виконана ввігнутою, при цьому розміри ввігнутості робочої поверхні приводного барабана вибираються із умови: R  0,5h  0,125 25 L2 , h де R - радіус ввігнутості; h - глибина ввігнутості, h = (4-10) мм; L - довжина приводного барабана. Виконання робочої поверхні приводного барабана ввігнутою, розміри ввігнутості якої R  0,5h  0,125 30 35 40 45 L2 , h виключає можливість збігу конвеєрної стрічки з вибираються із умови: приводного барабана. При пробуксовці конвеєрної стрічки відносно приводного барабана вона переміщується з меншого діаметра ввігнутості робочої поверхні приводного барабана на його край, де діаметр приводного барабана більший, що унеможливлює збіг конвеєрної стрічки з приводного барабана, що забезпечує підвищення надійності та довговічності роботи стрічкового конвеєра. На фіг. 1 представлено схему стрічкового конвеєра. На фіг. 2 представлено розріз А - А приводного барабана. Стрічковий конвеєр містить приводний барабан 1 з робочою поверхнею 2, натяжний барабан 3, замкнену конвеєрну стрічку 4, що охоплює приводний 1 і натяжний 3 барабани, верхні 5 та нижні 6 роликоопори, на яких розташована конвеєрна стрічка 4. Робоча поверхня 2 приводного барабана 1 виконана ввігнутою. Принцип роботи стрічкового конвеєра полягає в наступному. При вмиканні електродвигуна привода стрічкового конвеєра (на фіг. 1, 2 не показаний) приводний барабан 1 починає обертатися. Конвеєрна стрічка 4, що охоплює приводний 1 та натяжний 3 барабани, за рахунок сил тертя, що виникають в зоні взаємодії її з робочою поверхнею 2 приводного барабана 1, також починає рухатися. Вантаж, що знаходиться на конвеєрній стрічці 4 (на фіг. 1, 2 не показаний), яка опирається на верхні 5 та нижні 6 роликоопори, починає переміщатися із зони завантаження в зону вивантаження. При цьому виконання робочої поверхні 2 приводного барабана 1 ввігнутою запобігає збігу конвеєрної стрічки 4 з приводного барабана. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Стрічковий конвеєр, що містить приводний барабан з робочою поверхнею, натяжний барабан, замкнену конвеєрну стрічку, що їх охоплює, та верхні і нижні роликоопори, на яких розташована конвеєрна стрічка, який відрізняється тим, що робоча поверхня приводного барабана виконана ввігнутою, при цьому розміри ввігнутості робочої поверхні приводного барабана 55 вибираються із умови: R  0,5h  0,125 L2 , h де R - радіус ввігнутості; 1 UA 106409 U h - глибина ввігнутості, h=(4-10) мм; L - довжина приводного барабана. Комп’ютерна верстка І. Скворцова Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
