Ланцюговий конвеєр

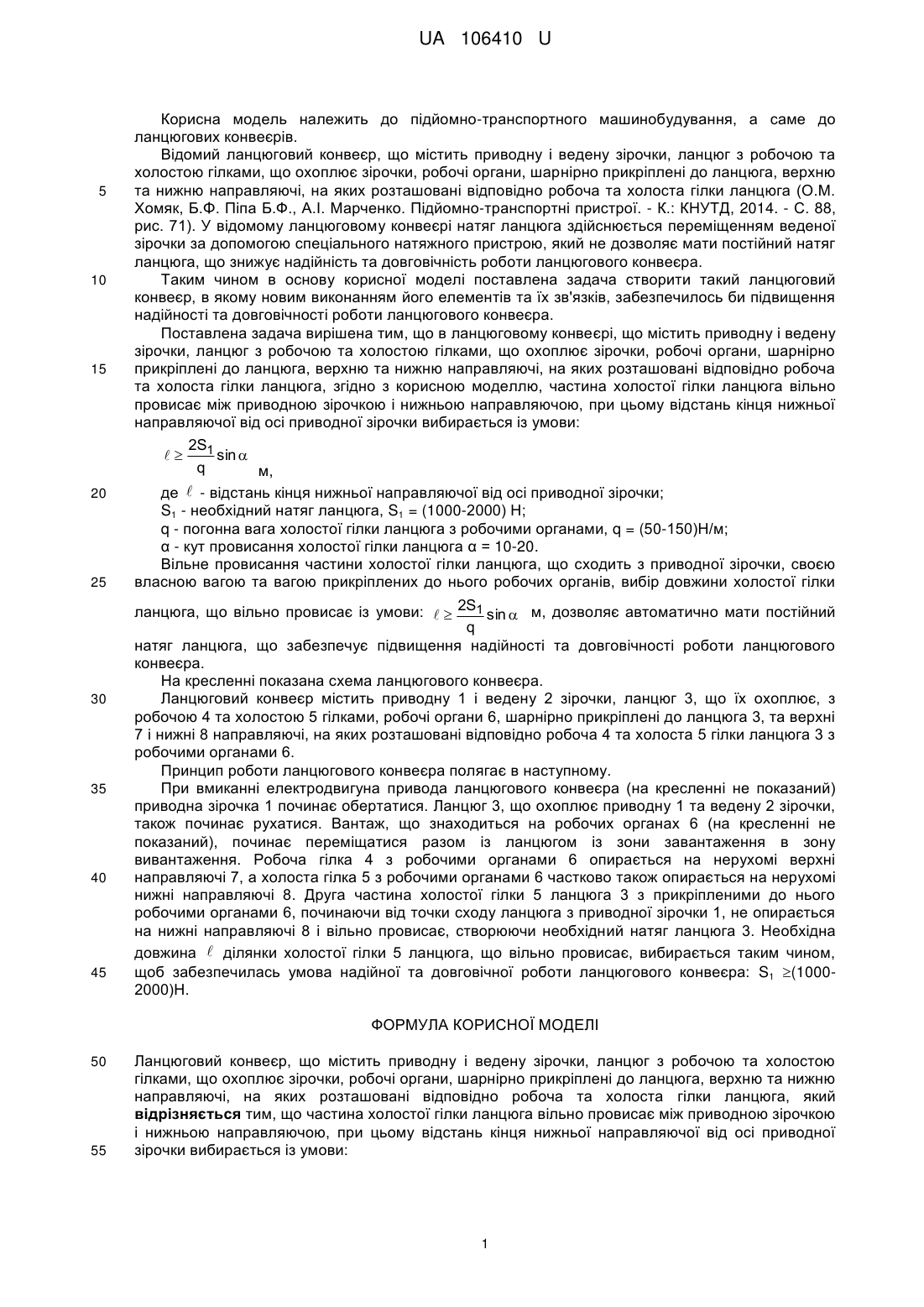

Реферат: Ланцюговий конвеєр, що містить приводну і ведену зірочки, ланцюг з робочою та холостою гілками, що охоплює зірочки, робочі органи, шарнірно прикріплені до ланцюга, верхню та нижню направляючі, на яких розташовані відповідно робоча та холоста гілки ланцюга, причому частина холостої гілки ланцюга вільно провисає між приводною зірочкою і нижньою направляючою, при цьому відстань кінця нижньої направляючої від осі приводної зірочки вибирається із умови:  2S1 sin  м, q де  - відстань кінця нижньої направляючої від осі приводної зірочки; S1 - необхідний натяг ланцюга, S1 = (1000-2000) Н; q - погонна вага холостої гілки ланцюга з робочими органами, q = (50-150)Н/м;  - кут провисання холостої гілки ланцюга  = 10-20. UA 106410 U (54) ЛАНЦЮГОВИЙ КОНВЕЄР UA 106410 U UA 106410 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до підйомно-транспортного машинобудування, а саме до ланцюгових конвеєрів. Відомий ланцюговий конвеєр, що містить приводну і ведену зірочки, ланцюг з робочою та холостою гілками, що охоплює зірочки, робочі органи, шарнірно прикріплені до ланцюга, верхню та нижню направляючі, на яких розташовані відповідно робоча та холоста гілки ланцюга (О.М. Хомяк, Б.Φ. Піпа Б.Ф., А.І. Марченко. Підйомно-транспортні пристрої. - К.: КНУТД, 2014. - С. 88, рис. 71). У відомому ланцюговому конвеєрі натяг ланцюга здійснюється переміщенням веденої зірочки за допомогою спеціального натяжного пристрою, який не дозволяє мати постійний натяг ланцюга, що знижує надійність та довговічність роботи ланцюгового конвеєра. Таким чином в основу корисної моделі поставлена задача створити такий ланцюговий конвеєр, в якому новим виконанням його елементів та їх зв'язків, забезпечилось би підвищення надійності та довговічності роботи ланцюгового конвеєра. Поставлена задача вирішена тим, що в ланцюговому конвеєрі, що містить приводну і ведену зірочки, ланцюг з робочою та холостою гілками, що охоплює зірочки, робочі органи, шарнірно прикріплені до ланцюга, верхню та нижню направляючі, на яких розташовані відповідно робоча та холоста гілки ланцюга, згідно з корисною моделлю, частина холостої гілки ланцюга вільно провисає між приводною зірочкою і нижньою направляючою, при цьому відстань кінця нижньої направляючої від осі приводної зірочки вибирається із умови: 2S   1 sin  q м, де  - відстань кінця нижньої направляючої від осі приводної зірочки; S1 - необхідний натяг ланцюга, S1 = (1000-2000) Н; q - погонна вага холостої гілки ланцюга з робочими органами, q = (50-150)Н/м; α - кут провисання холостої гілки ланцюга α = 10-20. Вільне провисання частини холостої гілки ланцюга, що сходить з приводної зірочки, своєю власною вагою та вагою прикріплених до нього робочих органів, вибір довжини холостої гілки ланцюга, що вільно провисає із умови:   2S1 sin  м, дозволяє автоматично мати постійний q натяг ланцюга, що забезпечує підвищення надійності та довговічності роботи ланцюгового конвеєра. На кресленні показана схема ланцюгового конвеєра. Ланцюговий конвеєр містить приводну 1 і ведену 2 зірочки, ланцюг 3, що їх охоплює, з робочою 4 та холостою 5 гілками, робочі органи 6, шарнірно прикріплені до ланцюга 3, та верхні 7 і нижні 8 направляючі, на яких розташовані відповідно робоча 4 та холоста 5 гілки ланцюга 3 з робочими органами 6. Принцип роботи ланцюгового конвеєра полягає в наступному. При вмиканні електродвигуна привода ланцюгового конвеєра (на кресленні не показаний) приводна зірочка 1 починає обертатися. Ланцюг 3, що охоплює приводну 1 та ведену 2 зірочки, також починає рухатися. Вантаж, що знаходиться на робочих органах 6 (на кресленні не показаний), починає переміщатися разом із ланцюгом із зони завантаження в зону вивантаження. Робоча гілка 4 з робочими органами 6 опирається на нерухомі верхні направляючі 7, а холоста гілка 5 з робочими органами 6 частково також опирається на нерухомі нижні направляючі 8. Друга частина холостої гілки 5 ланцюга 3 з прикріпленими до нього робочими органами 6, починаючи від точки сходу ланцюга з приводної зірочки 1, не опирається на нижні направляючі 8 і вільно провисає, створюючи необхідний натяг ланцюга 3. Необхідна довжина  ділянки холостої гілки 5 ланцюга, що вільно провисає, вибирається таким чином, щоб забезпечилась умова надійної та довговічної роботи ланцюгового конвеєра: S1 (10002000)Н. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 Ланцюговий конвеєр, що містить приводну і ведену зірочки, ланцюг з робочою та холостою гілками, що охоплює зірочки, робочі органи, шарнірно прикріплені до ланцюга, верхню та нижню направляючі, на яких розташовані відповідно робоча та холоста гілки ланцюга, який відрізняється тим, що частина холостої гілки ланцюга вільно провисає між приводною зірочкою і нижньою направляючою, при цьому відстань кінця нижньої направляючої від осі приводної зірочки вибирається із умови: 1 UA 106410 U  5 2S1 sin  м, q де  - відстань кінця нижньої направляючої від осі приводної зірочки; S1 - необхідний натяг ланцюга, S1=(1000-2000) Н; q - погонна вага холостої гілки ланцюга з робочими органами, q=(50-150) Н/м;  - кут провисання холостої гілки ланцюга =10-20. Комп’ютерна верстка Л. Бурлак Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
