Голка в’язальної машини

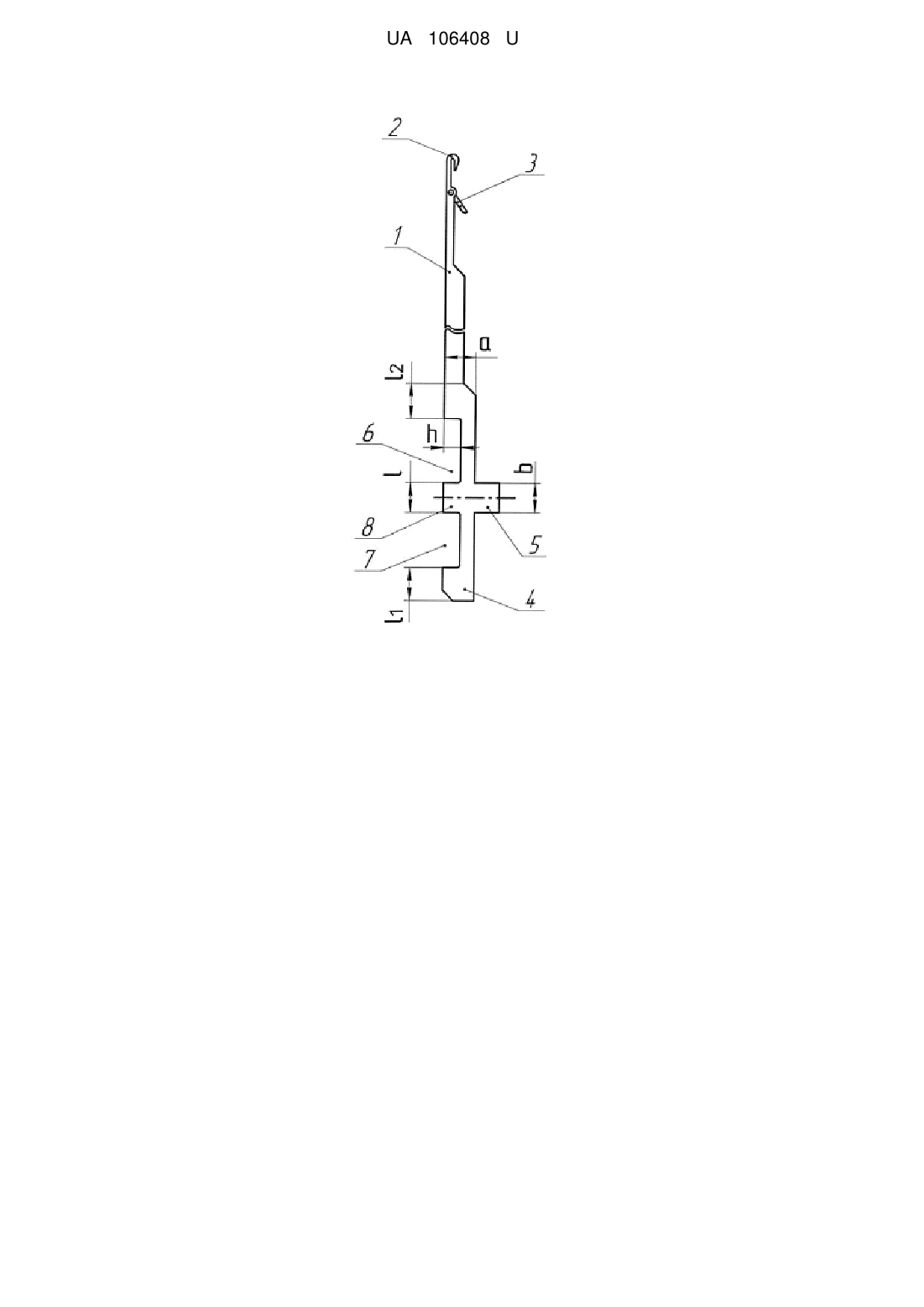

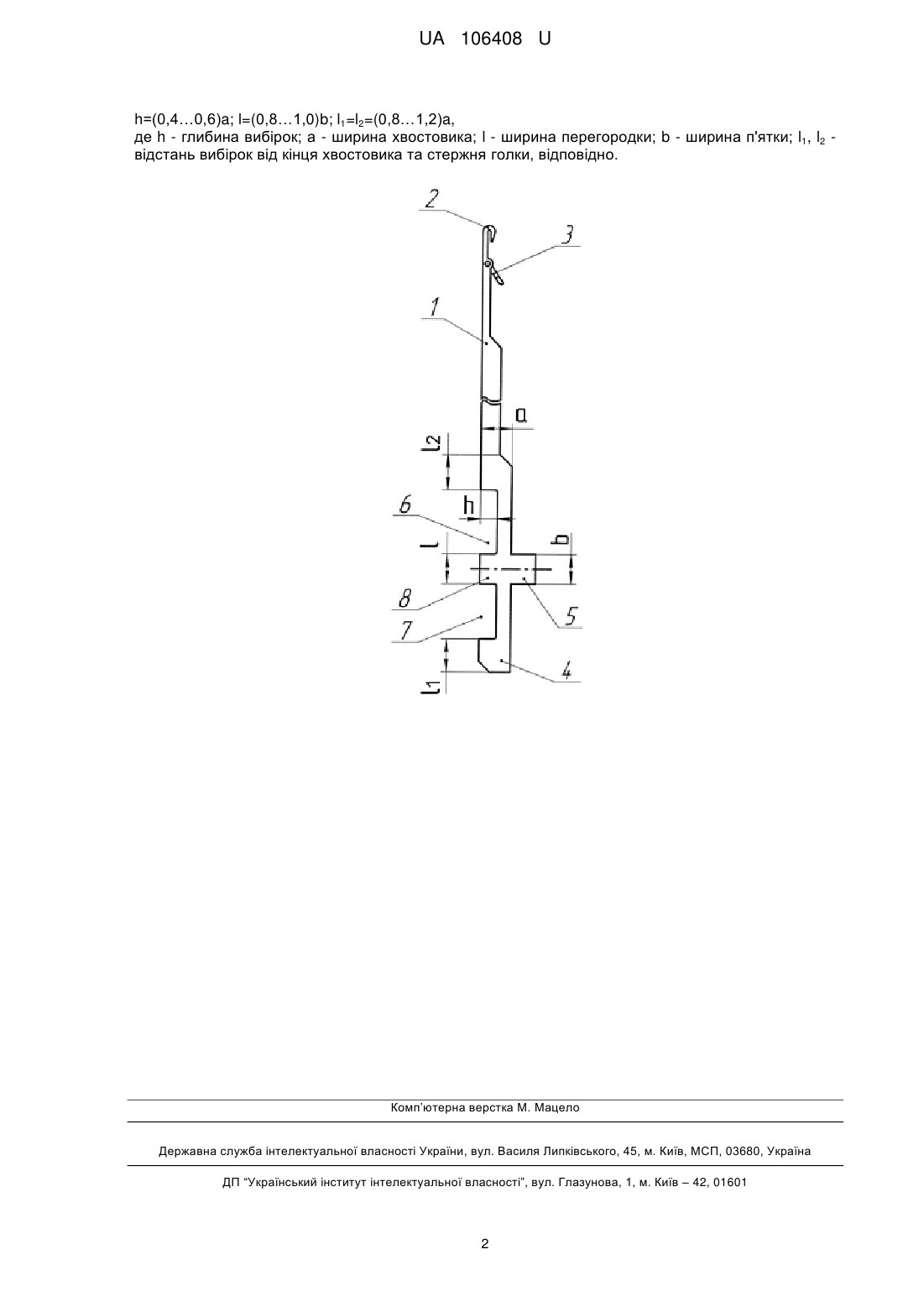

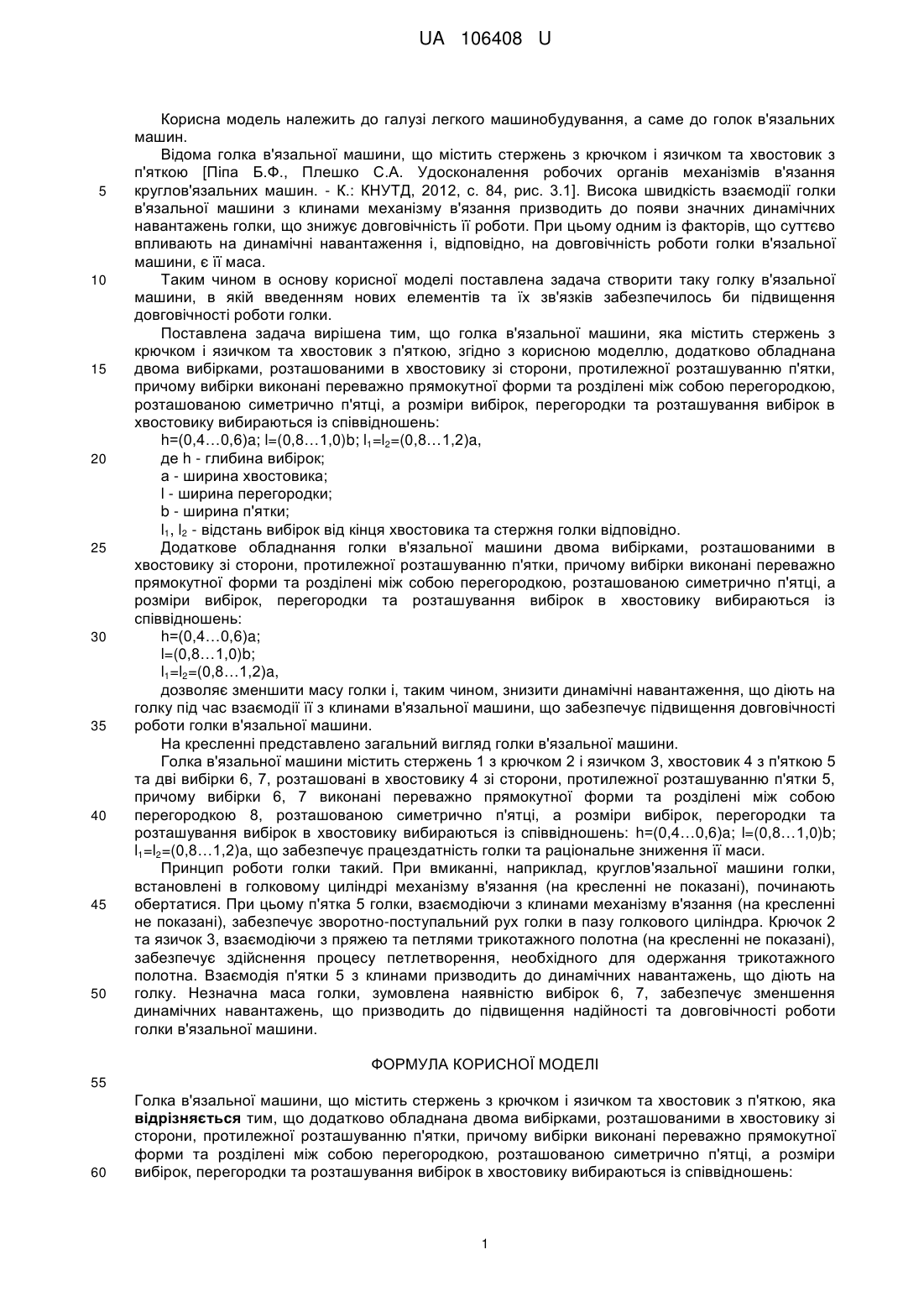

Реферат: Голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою, причому додатково обладнана двома вибірками, розташованими в хвостовику зі сторони, протилежної розташуванню п'ятки, причому вибірки виконані переважно прямокутної форми та розділені між собою перегородкою, розташованою симетрично п'ятці, а розміри вибірок, перегородки та розташування вибірок в хвостовику вибираються із співвідношень: h=(0,4…0,6)a; l=(0,8…1,0)b; l1=l2=(0,8…1,2)a, де h - глибина вибірок; а - ширина хвостовика; l - ширина перегородки; b - ширина п'ятки; l1, l2 відстань вибірок від кінця хвостовика та стержня голки, відповідно. UA 106408 U (54) ГОЛКА В'ЯЗАЛЬНОЇ МАШИНИ UA 106408 U UA 106408 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі легкого машинобудування, а саме до голок в'язальних машин. Відома голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою [Піпа Б.Ф., Плешко С.А. Удосконалення робочих органів механізмів в'язання круглов'язальних машин. - К.: КНУТД, 2012, с. 84, рис. 3.1]. Висока швидкість взаємодії голки в'язальної машини з клинами механізму в'язання призводить до появи значних динамічних навантажень голки, що знижує довговічність її роботи. При цьому одним із факторів, що суттєво впливають на динамічні навантаження і, відповідно, на довговічність роботи голки в'язальної машини, є її маса. Таким чином в основу корисної моделі поставлена задача створити таку голку в'язальної машини, в якій введенням нових елементів та їх зв'язків забезпечилось би підвищення довговічності роботи голки. Поставлена задача вирішена тим, що голка в'язальної машини, яка містить стержень з крючком і язичком та хвостовик з п'яткою, згідно з корисною моделлю, додатково обладнана двома вибірками, розташованими в хвостовику зі сторони, протилежної розташуванню п'ятки, причому вибірки виконані переважно прямокутної форми та розділені між собою перегородкою, розташованою симетрично п'ятці, а розміри вибірок, перегородки та розташування вибірок в хвостовику вибираються із співвідношень: h=(0,4…0,6)a; l=(0,8…1,0)b; l1=l2=(0,8…1,2)a, де h - глибина вибірок; а - ширина хвостовика; l - ширина перегородки; b - ширина п'ятки; l1, l2 - відстань вибірок від кінця хвостовика та стержня голки відповідно. Додаткове обладнання голки в'язальної машини двома вибірками, розташованими в хвостовику зі сторони, протилежної розташуванню п'ятки, причому вибірки виконані переважно прямокутної форми та розділені між собою перегородкою, розташованою симетрично п'ятці, а розміри вибірок, перегородки та розташування вибірок в хвостовику вибираються із співвідношень: h=(0,4…0,6)a; l=(0,8…1,0)b; l1=l2=(0,8…1,2)a, дозволяє зменшити масу голки і, таким чином, знизити динамічні навантаження, що діють на голку під час взаємодії її з клинами в'язальної машини, що забезпечує підвищення довговічності роботи голки в'язальної машини. На кресленні представлено загальний вигляд голки в'язальної машини. Голка в'язальної машини містить стержень 1 з крючком 2 і язичком 3, хвостовик 4 з п'яткою 5 та дві вибірки 6, 7, розташовані в хвостовику 4 зі сторони, протилежної розташуванню п'ятки 5, причому вибірки 6, 7 виконані переважно прямокутної форми та розділені між собою перегородкою 8, розташованою симетрично п'ятці, а розміри вибірок, перегородки та розташування вибірок в хвостовику вибираються із співвідношень: h=(0,4…0,6)a; l=(0,8…1,0)b; l1=l2=(0,8…1,2)a, що забезпечує працездатність голки та раціональне зниження її маси. Принцип роботи голки такий. При вмиканні, наприклад, круглов'язальної машини голки, встановлені в голковому циліндрі механізму в'язання (на кресленні не показані), починають обертатися. При цьому п'ятка 5 голки, взаємодіючи з клинами механізму в'язання (на кресленні не показані), забезпечує зворотно-поступальний рух голки в пазу голкового циліндра. Крючок 2 та язичок 3, взаємодіючи з пряжею та петлями трикотажного полотна (на кресленні не показані), забезпечує здійснення процесу петлетворення, необхідного для одержання трикотажного полотна. Взаємодія п'ятки 5 з клинами призводить до динамічних навантажень, що діють на голку. Незначна маса голки, зумовлена наявністю вибірок 6, 7, забезпечує зменшення динамічних навантажень, що призводить до підвищення надійності та довговічності роботи голки в'язальної машини. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 55 60 Голка в'язальної машини, що містить стержень з крючком і язичком та хвостовик з п'яткою, яка відрізняється тим, що додатково обладнана двома вибірками, розташованими в хвостовику зі сторони, протилежної розташуванню п'ятки, причому вибірки виконані переважно прямокутної форми та розділені між собою перегородкою, розташованою симетрично п'ятці, а розміри вибірок, перегородки та розташування вибірок в хвостовику вибираються із співвідношень: 1 UA 106408 U h=(0,4…0,6)a; l=(0,8…1,0)b; l1=l2=(0,8…1,2)a, де h - глибина вибірок; а - ширина хвостовика; l - ширина перегородки; b - ширина п'ятки; l1, l2 відстань вибірок від кінця хвостовика та стержня голки, відповідно. Комп’ютерна верстка М. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
