Лопатевий гвинт брозінського

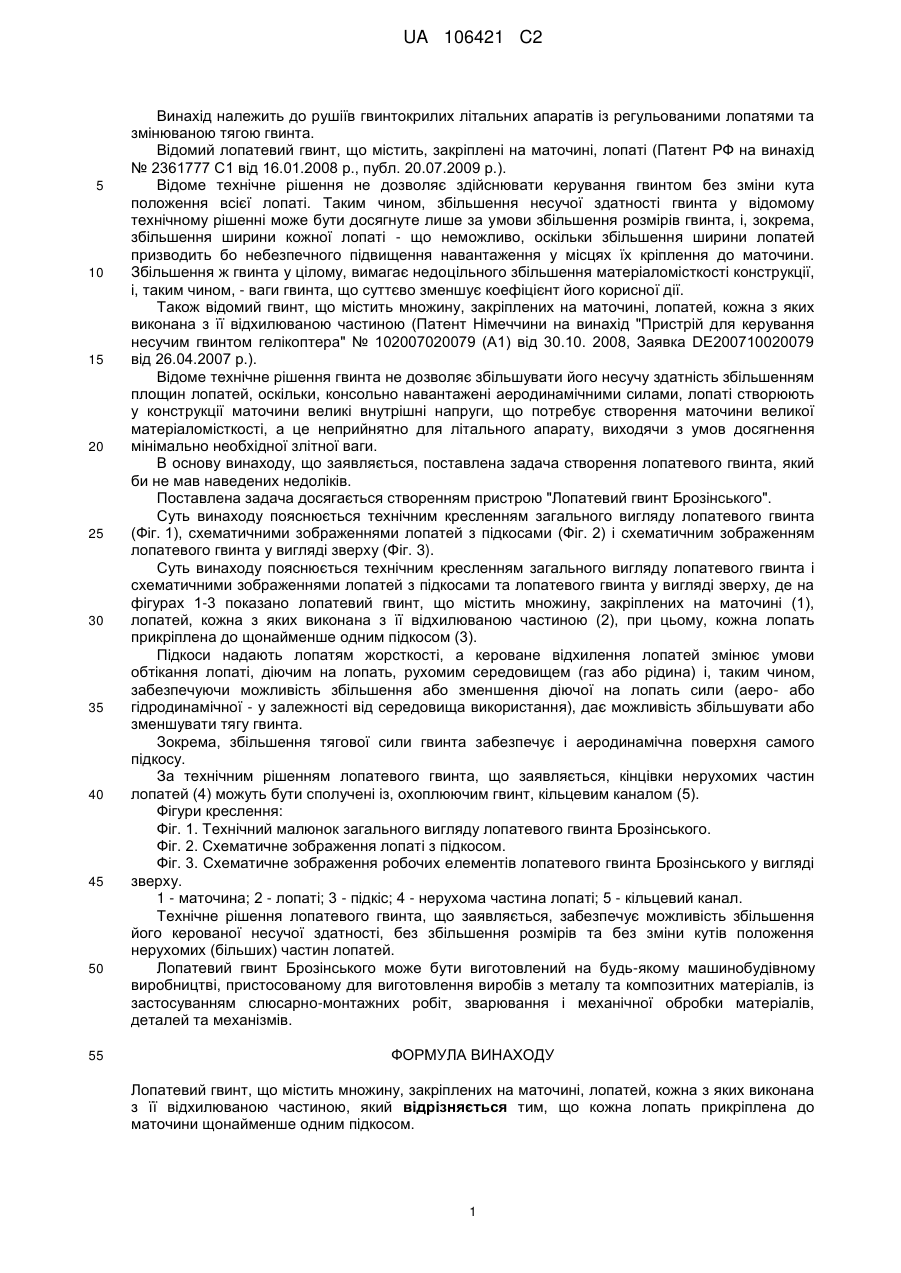

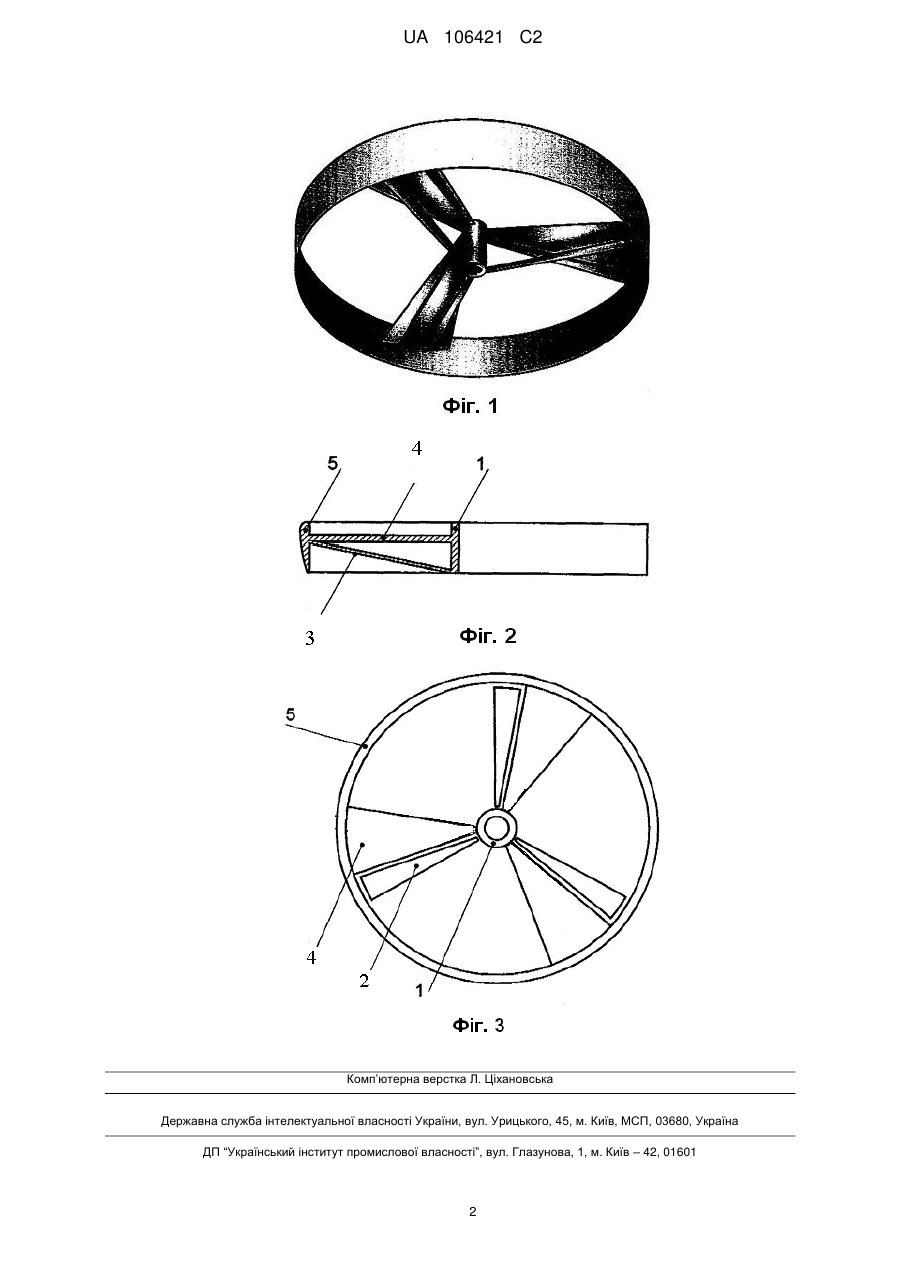

Реферат: Запропонований лопатевий гвинт містить множину, закріплених на маточині, лопатей, кожна з яких виконана з її відхилюваною частиною, при цьому кожна лопать прикріплена до маточини щонайменше одним підкосом. UA 106421 C2 (12) UA 106421 C2 UA 106421 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до рушіїв гвинтокрилих літальних апаратів із регульованими лопатями та змінюваною тягою гвинта. Відомий лопатевий гвинт, що містить, закріплені на маточині, лопаті (Патент РФ на винахід № 2361777 С1 від 16.01.2008 р., публ. 20.07.2009 p.). Відоме технічне рішення не дозволяє здійснювати керування гвинтом без зміни кута положення всієї лопаті. Таким чином, збільшення несучої здатності гвинта у відомому технічному рішенні може бути досягнуте лише за умови збільшення розмірів гвинта, і, зокрема, збільшення ширини кожної лопаті - що неможливо, оскільки збільшення ширини лопатей призводить бо небезпечного підвищення навантаження у місцях їх кріплення до маточини. Збільшення ж гвинта у цілому, вимагає недоцільного збільшення матеріаломісткості конструкції, і, таким чином, - ваги гвинта, що суттєво зменшує коефіцієнт його корисної дії. Також відомий гвинт, що містить множину, закріплених на маточині, лопатей, кожна з яких виконана з її відхилюваною частиною (Патент Німеччини на винахід "Пристрій для керування несучим гвинтом гелікоптера" № 102007020079 (А1) від 30.10. 2008, Заявка DE200710020079 від 26.04.2007 p.). Відоме технічне рішення гвинта не дозволяє збільшувати його несучу здатність збільшенням площин лопатей, оскільки, консольно навантажені аеродинамічними силами, лопаті створюють у конструкції маточини великі внутрішні напруги, що потребує створення маточини великої матеріаломісткості, а це неприйнятно для літального апарату, виходячи з умов досягнення мінімально необхідної злітної ваги. В основу винаходу, що заявляється, поставлена задача створення лопатевого гвинта, який би не мав наведених недоліків. Поставлена задача досягається створенням пристрою "Лопатевий гвинт Брозінського". Суть винаходу пояснюється технічним кресленням загального вигляду лопатевого гвинта (Фіг. 1), схематичними зображеннями лопатей з підкосами (Фіг. 2) і схематичним зображенням лопатевого гвинта у вигляді зверху (Фіг. 3). Суть винаходу пояснюється технічним кресленням загального вигляду лопатевого гвинта і схематичними зображеннями лопатей з підкосами та лопатевого гвинта у вигляді зверху, де на фігурах 1-3 показано лопатевий гвинт, що містить множину, закріплених на маточині (1), лопатей, кожна з яких виконана з її відхилюваною частиною (2), при цьому, кожна лопать прикріплена до щонайменше одним підкосом (3). Підкоси надають лопатям жорсткості, а кероване відхилення лопатей змінює умови обтікання лопаті, діючим на лопать, рухомим середовищем (газ або рідина) і, таким чином, забезпечуючи можливість збільшення або зменшення діючої на лопать сили (аеро- або гідродинамічної - у залежності від середовища використання), дає можливість збільшувати або зменшувати тягу гвинта. Зокрема, збільшення тягової сили гвинта забезпечує і аеродинамічна поверхня самого підкосу. За технічним рішенням лопатевого гвинта, що заявляється, кінцівки нерухомих частин лопатей (4) можуть бути сполучені із, охоплюючим гвинт, кільцевим каналом (5). Фігури креслення: Фіг. 1. Технічний малюнок загального вигляду лопатевого гвинта Брозінського. Фіг. 2. Схематичне зображення лопаті з підкосом. Фіг. 3. Схематичне зображення робочих елементів лопатевого гвинта Брозінського у вигляді зверху. 1 - маточина; 2 - лопаті; 3 - підкіс; 4 - нерухома частина лопаті; 5 - кільцевий канал. Технічне рішення лопатевого гвинта, що заявляється, забезпечує можливість збільшення його керованої несучої здатності, без збільшення розмірів та без зміни кутів положення нерухомих (більших) частин лопатей. Лопатевий гвинт Брозінського може бути виготовлений на будь-якому машинобудівному виробництві, пристосованому для виготовлення виробів з металу та композитних матеріалів, із застосуванням слюсарно-монтажних робіт, зварювання і механічної обробки матеріалів, деталей та механізмів. ФОРМУЛА ВИНАХОДУ Лопатевий гвинт, що містить множину, закріплених на маточині, лопатей, кожна з яких виконана з її відхилюваною частиною, який відрізняється тим, що кожна лопать прикріплена до маточини щонайменше одним підкосом. 1 UA 106421 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
