Апарат псевдозрідженого шару

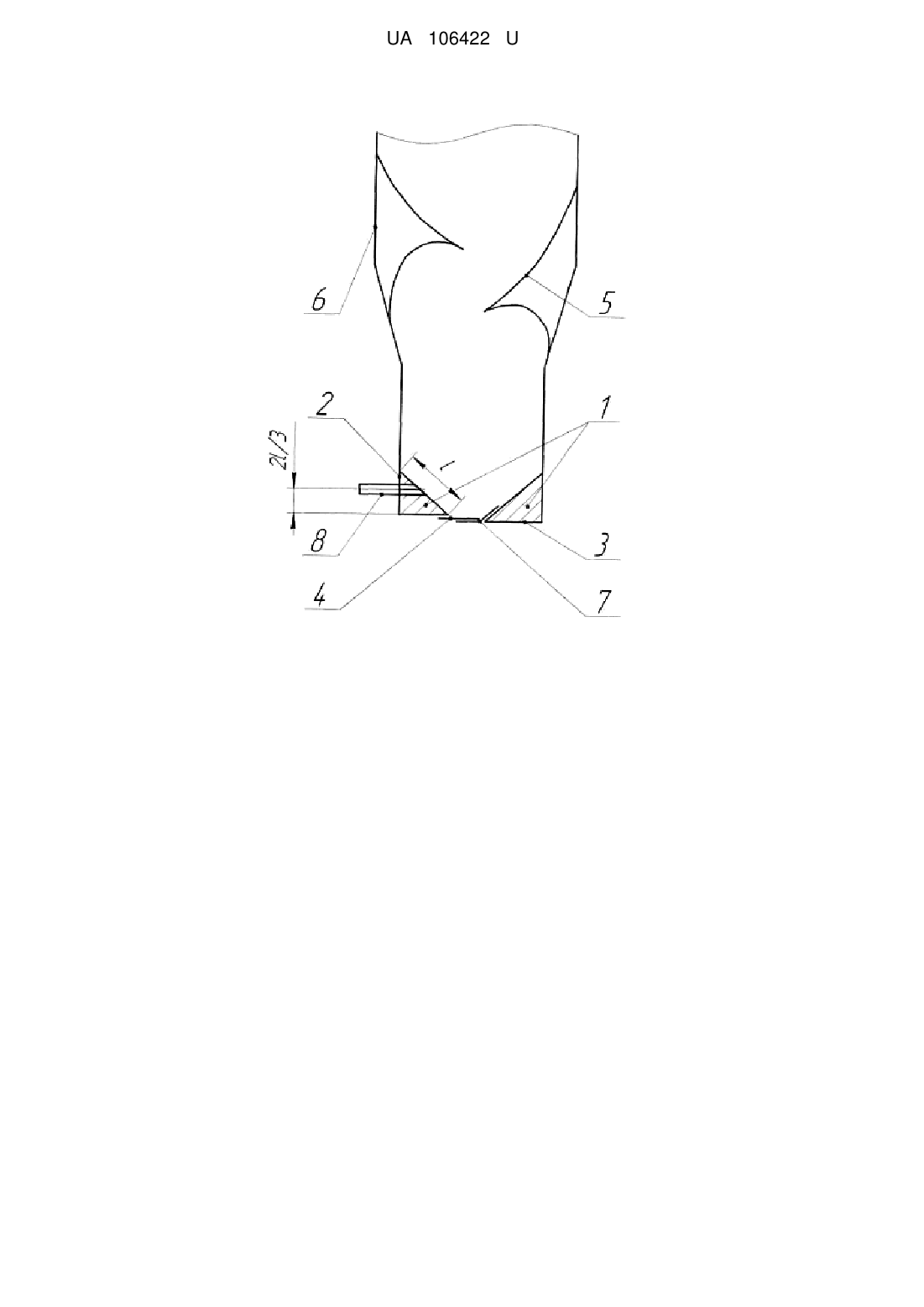

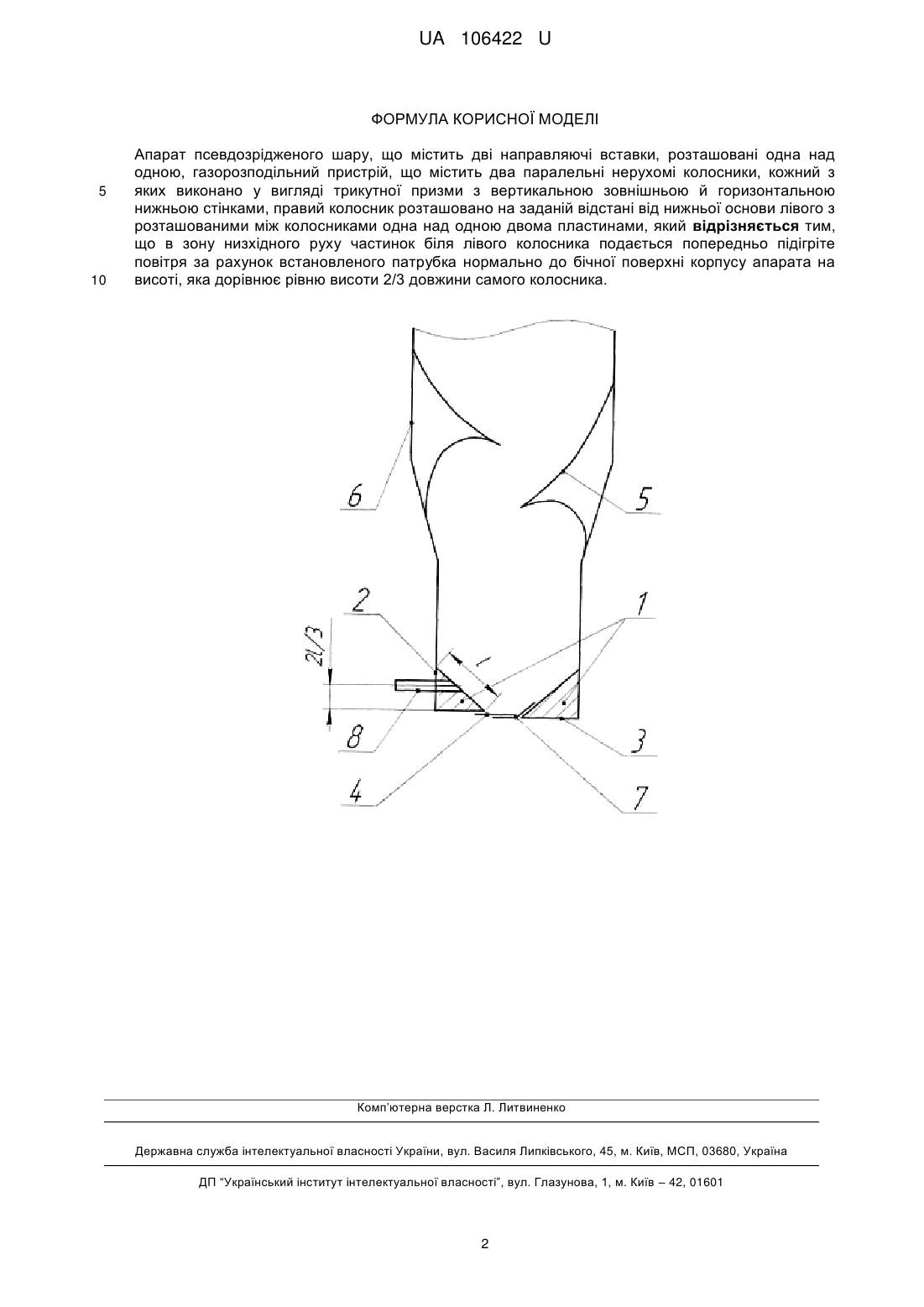

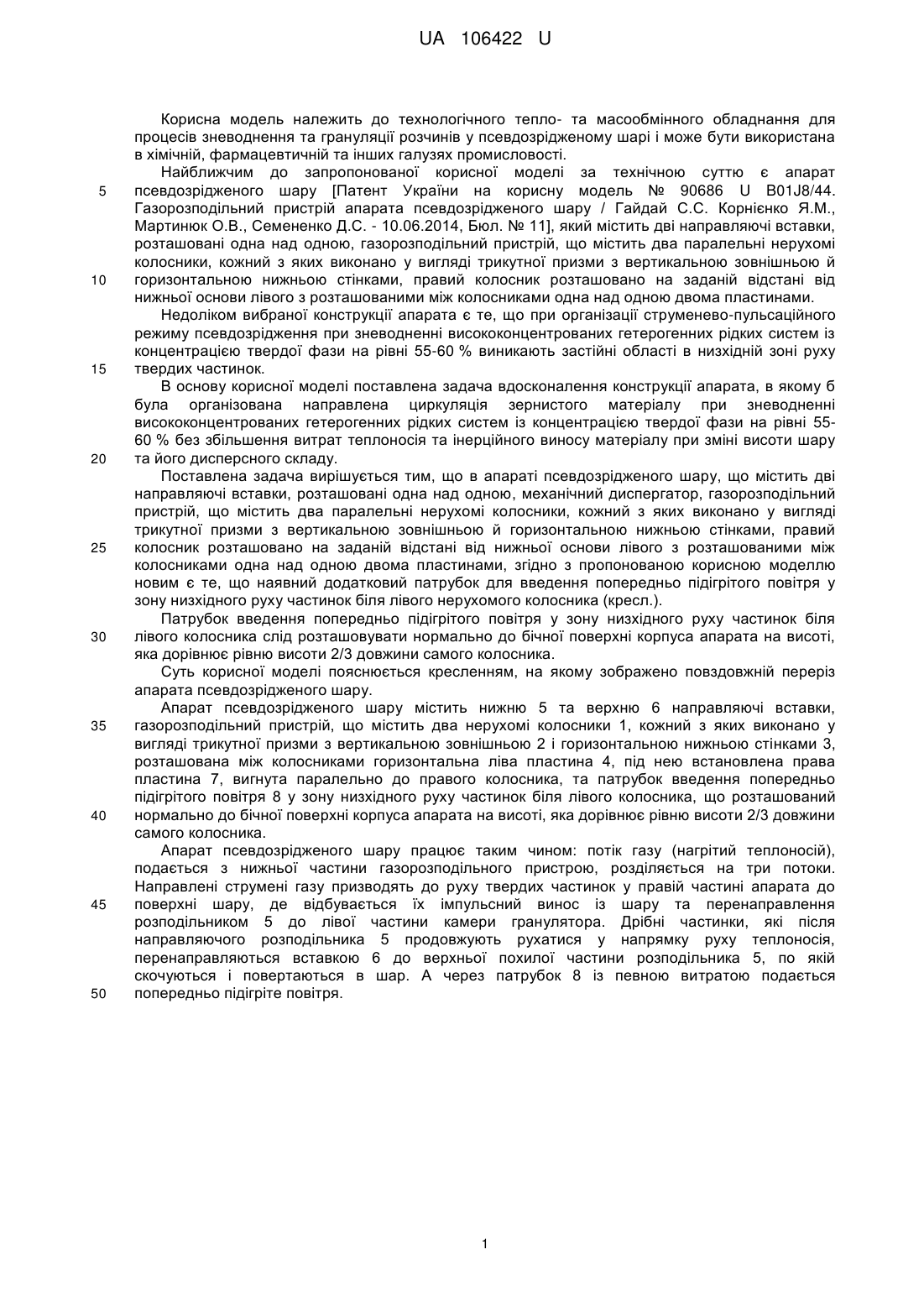

Реферат: Апарат псевдозрідженого шару, що містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами, причому в зону низхідного руху частинок біля лівого колосника подається попередньо підігріте повітря за рахунок встановленого патрубка нормально до бічної поверхні корпусу апарата на висоті, яка дорівнює рівню висоти 2/3 довжини самого колосника. UA 106422 U (12) UA 106422 U UA 106422 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до технологічного тепло- та масообмінного обладнання для процесів зневоднення та грануляції розчинів у псевдозрідженому шарі і може бути використана в хімічній, фармацевтичній та інших галузях промисловості. Найближчим до запропонованої корисної моделі за технічною суттю є апарат псевдозрідженого шару [Патент України на корисну модель № 90686 U B01J8/44. Газорозподільний пристрій апарата псевдозрідженого шару / Гайдай С.С. Корнієнко Я.М., Мартинюк О.В., Семененко Д.С. - 10.06.2014, Бюл. № 11], який містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами. Недоліком вибраної конструкції апарата є те, що при організації струменево-пульсаційного режиму псевдозрідження при зневодненні висококонцентрованих гетерогенних рідких систем із концентрацією твердої фази на рівні 55-60 % виникають застійні області в низхідній зоні руху твердих частинок. В основу корисної моделі поставлена задача вдосконалення конструкції апарата, в якому б була організована направлена циркуляція зернистого матеріалу при зневодненні висококонцентрованих гетерогенних рідких систем із концентрацією твердої фази на рівні 5560 % без збільшення витрат теплоносія та інерційного виносу матеріалу при зміні висоти шару та його дисперсного складу. Поставлена задача вирішується тим, що в апараті псевдозрідженого шару, що містить дві направляючі вставки, розташовані одна над одною, механічний диспергатор, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами, згідно з пропонованою корисною моделлю новим є те, що наявний додатковий патрубок для введення попередньо підігрітого повітря у зону низхідного руху частинок біля лівого нерухомого колосника (кресл.). Патрубок введення попередньо підігрітого повітря у зону низхідного руху частинок біля лівого колосника слід розташовувати нормально до бічної поверхні корпуса апарата на висоті, яка дорівнює рівню висоти 2/3 довжини самого колосника. Суть корисної моделі пояснюється кресленням, на якому зображено повздовжній переріз апарата псевдозрідженого шару. Апарат псевдозрідженого шару містить нижню 5 та верхню 6 направляючі вставки, газорозподільний пристрій, що містить два нерухомі колосники 1, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою 2 і горизонтальною нижньою стінками 3, розташована між колосниками горизонтальна ліва пластина 4, під нею встановлена права пластина 7, вигнута паралельно до правого колосника, та патрубок введення попередньо підігрітого повітря 8 у зону низхідного руху частинок біля лівого колосника, що розташований нормально до бічної поверхні корпуса апарата на висоті, яка дорівнює рівню висоти 2/3 довжини самого колосника. Апарат псевдозрідженого шару працює таким чином: потік газу (нагрітий теплоносій), подається з нижньої частини газорозподільного пристрою, розділяється на три потоки. Направлені струмені газу призводять до руху твердих частинок у правій частині апарата до поверхні шару, де відбувається їх імпульсний винос із шару та перенаправлення розподільником 5 до лівої частини камери гранулятора. Дрібні частинки, які після направляючого розподільника 5 продовжують рухатися у напрямкуруху теплоносія, перенаправляються вставкою 6 до верхньої похилої частини розподільника 5, по якій скочуються і повертаються в шар. А через патрубок 8 із певною витратою подається попередньо підігріте повітря. 1 UA 106422 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 10 Апарат псевдозрідженого шару, що містить дві направляючі вставки, розташовані одна над одною, газорозподільний пристрій, що містить два паралельні нерухомі колосники, кожний з яких виконано у вигляді трикутної призми з вертикальною зовнішньою й горизонтальною нижньою стінками, правий колосник розташовано на заданій відстані від нижньої основи лівого з розташованими між колосниками одна над одною двома пластинами, який відрізняється тим, що в зону низхідного руху частинок біля лівого колосника подається попередньо підігріте повітря за рахунок встановленого патрубка нормально до бічної поверхні корпусу апарата на висоті, яка дорівнює рівню висоти 2/3 довжини самого колосника. Комп’ютерна верстка Л. Литвиненко Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
