Пристрій для осцилюючого свердління композиційних матеріалів

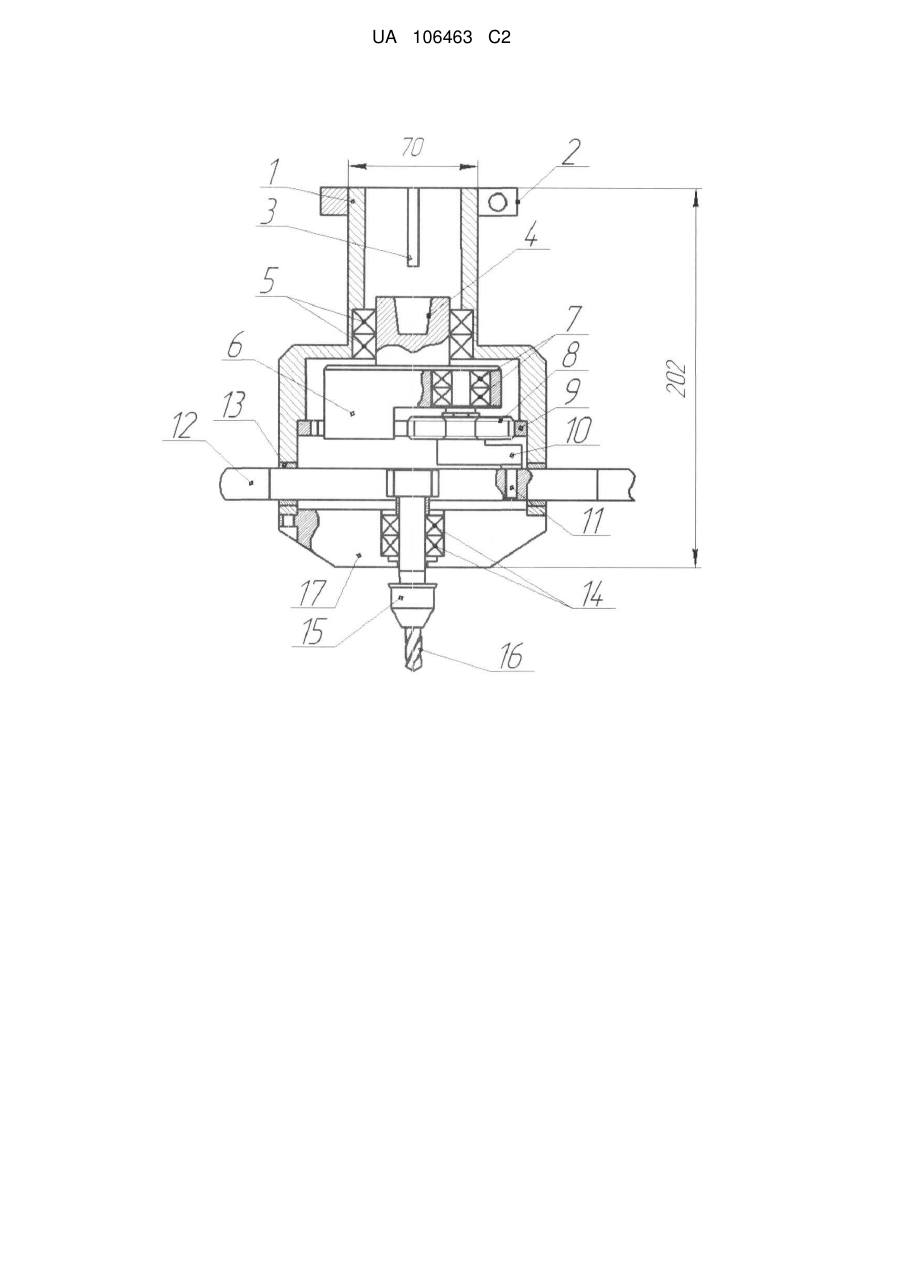

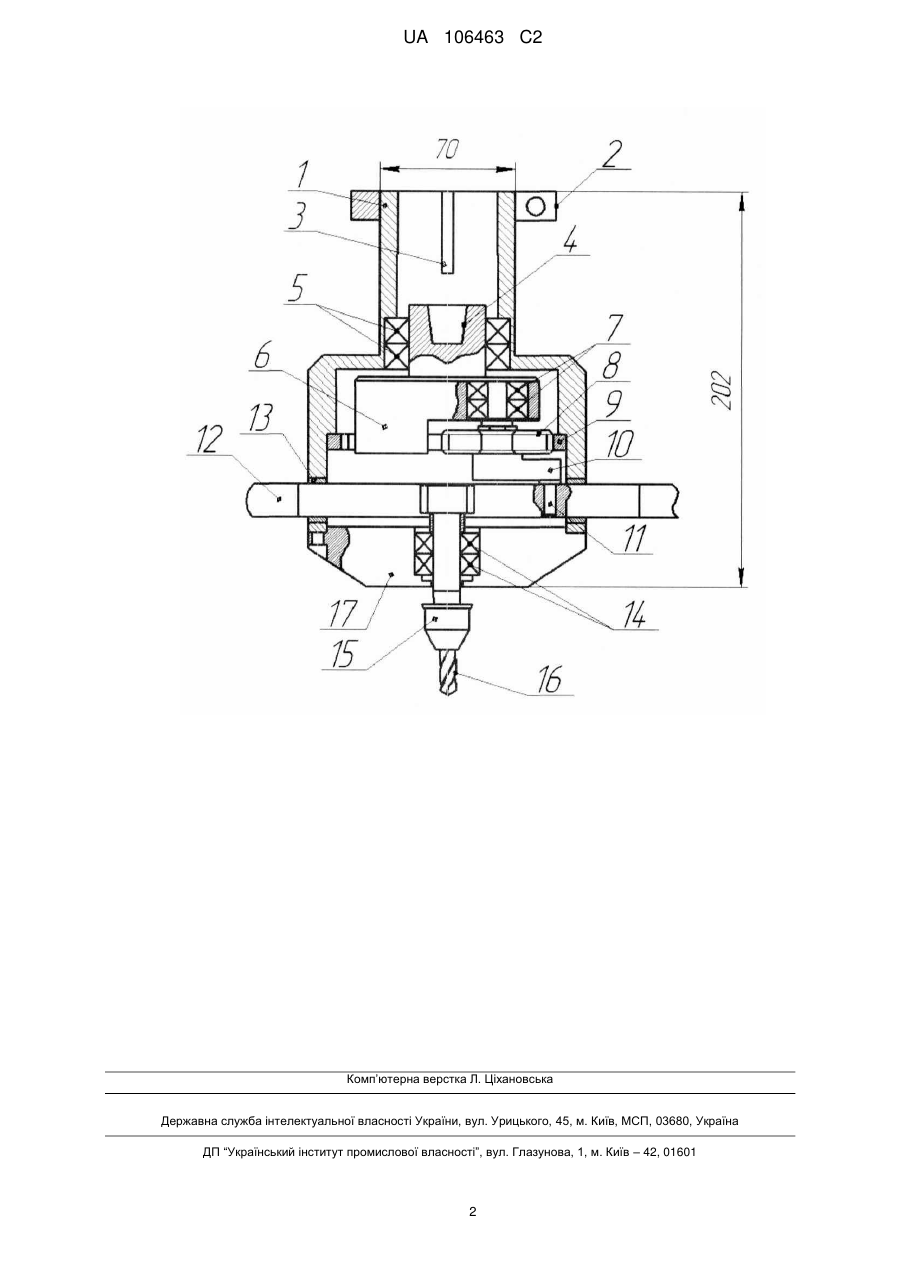

Реферат: Запропоновано пристрій для осцилюючого свердління композиційних матеріалів (КM) містить корпус з приводом та механізм відновлення руху. Пристрій містить свердло як інструмент для реверсивної обробки отворів у КM, механізм відновлення руху являє собою пару: рухоме зубчасте колесо - рухома зубчаста рейка, які забезпечують двоспрямований рух свердла з частотою, відповідною частоті обертання шпинделя свердлильного верстата, на якому закріплено пристрій за рахунок хомута, для підвищення якості виконання отворів в КM шляхом уникнення міжшарового розшарування та розкошлатання волокон матеріалу. UA 106463 C2 (12) UA 106463 C2 UA 106463 C2 5 10 15 20 25 30 35 40 Винахід належить до галузі обробки матеріалів різанням, а саме осцилюючого свердління композиційних матеріалів (КM). За найближчий аналог прийнято механічний інструмент для розрізання кісткових тканин [деклараційний патент України на винахід № 29152 А, Механічний інструмент для розрізання кісткових тканин, Глоба О.В.; Корбут Є.В.; Кулев Г.Д.; 1998 р.]· Даний пристрій містить корпус з приводом, пилу, закріплену в тримачі, що установлюється в корпусі, а також механізм відновлення рухів, що виконаний у вигляді ексцентрикового вала, установленого в корпусі на опорах катання, забезпечений другим тримачем пили та має два ексцентрики з протилежними ексцентриситетами, пов'язаними із тримачем пил. Тримач пили виконаний у вигляді вилки-шпинделя, що встановлена з можливістю взаємодії з першим ексцентриком. Другий тримач пили виконаний у вигляді патрона, встановленого в виделці, яка пов'язана із другим ексцентриком; при цьому патрон має фіксатор кріплення пили. Фіксатор установлений з можливістю зворотно-поступального переміщення в патроні та має щонайменше дві протилежні шпильки для фіксації пили. У найближчому аналогу застосований осцилюючий та реверсивний рух пили. В даному пристрої даний тип руху застосовується до свердла. Задачею винаходу є створення пристрою для двонапрямленого свердління композиційних матеріалів, зокрема типу вуглепластик та склопластик, в якому точність виконання отворів підвищується за рахунок осцилюючого руху свердла, що дозволяє позбутися розкошлатання волокон КМ та міжшарового розшарування. Поставлена задача вирішується тим, що в пристрої наявна пара: рухоме зубчасте колесо та рухома зубчаста рейка, що забезпечує двонапрямлений рух свердла. Внаслідок такої конструкції пристрою підвищується ефективність процесу обробки ПКМ та якість і точність отворів. Суть винаходу пояснюється кресленням, де на кресленні зображена загальна схема дослідної системи. Дослідна система кресл. містить корпус 1, хомут 2, посадочне місце для шпинделя верстата 3, посадочне гніздо для конуса шпинделя верстата 4, підшипники 5, водило 6, підшипники 7, зубчасте колесо 8, зубчастий вінець 9, кулачок, запресований в отвір водила 10, штифт для приводу зубчастої рейки в рух 11, зубчасту рейку 12, бронзову втулку для зменшення опору 13, підшипники 14, патрон 15, свердло 16, кришку для надання естетичного вигляду 17. Працює пристрій в такий спосіб. Пристрій встановлюється та закріплюється па шпинделі свердлильного верстата за рахунок хомута 2 (кресл.) та посадочного місця 3 у посадочне гніздо 4. Обертання шпинделя при вмиканні верстата приводить в рух водило 6, яке поєднане з рухомим зубчастим колесом 8. Зубчасте колесо рухається вздовж зубчастого вінця 9, та за рахунок кулачка 10, що запресований у отвір водила та штифта 11, що рухомо поєднаний з зубчастою рейкою 12, приводить її в рух. Зубчаста рейка виконує зворотно-поступальний рух і, в свою чергу, приводить до реверсивною руху свердла 16. Після досягнення зубчастою рейкою критичної точки, напрям обертання свердла змінюється на протилежний. Для зменшення опору при русі зубчастої рейки передбачена бронзова втулка 13, а також підшипники 5, 7 та 14. Керується пристрій за допомогою механічного приводу (можливе застосування електричного приводу). Запропонований пристрій істотно підвищує ефективність обробки отворів у композиційних матеріалах, дозволяє уникнути розшарування та розкошлатання волокон матеріалу. 45 ФОРМУЛА ВИНАХОДУ 50 Пристрій для осцилюючого свердління композиційних матеріалів (КM), що містить корпус з приводом та механізм відновлення руху, який відрізняється тим, що містить свердло як інструмент для реверсивної обробки отворів у КM, механізм відновлення руху являє собою пару: рухоме зубчасте колесо - рухома зубчаста рейка, які забезпечують двоспрямований рух свердла з частотою, відповідною частоті обертання шпинделя свердлильного верстата, на якому закріплено пристрій за рахунок хомута, для підвищення якості виконання отворів в КM шляхом уникнення міжшарового розшарування та розкошлатання волокон матеріалу. 1 UA 106463 C2 Комп’ютерна верстка Л. Ціхановська Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
