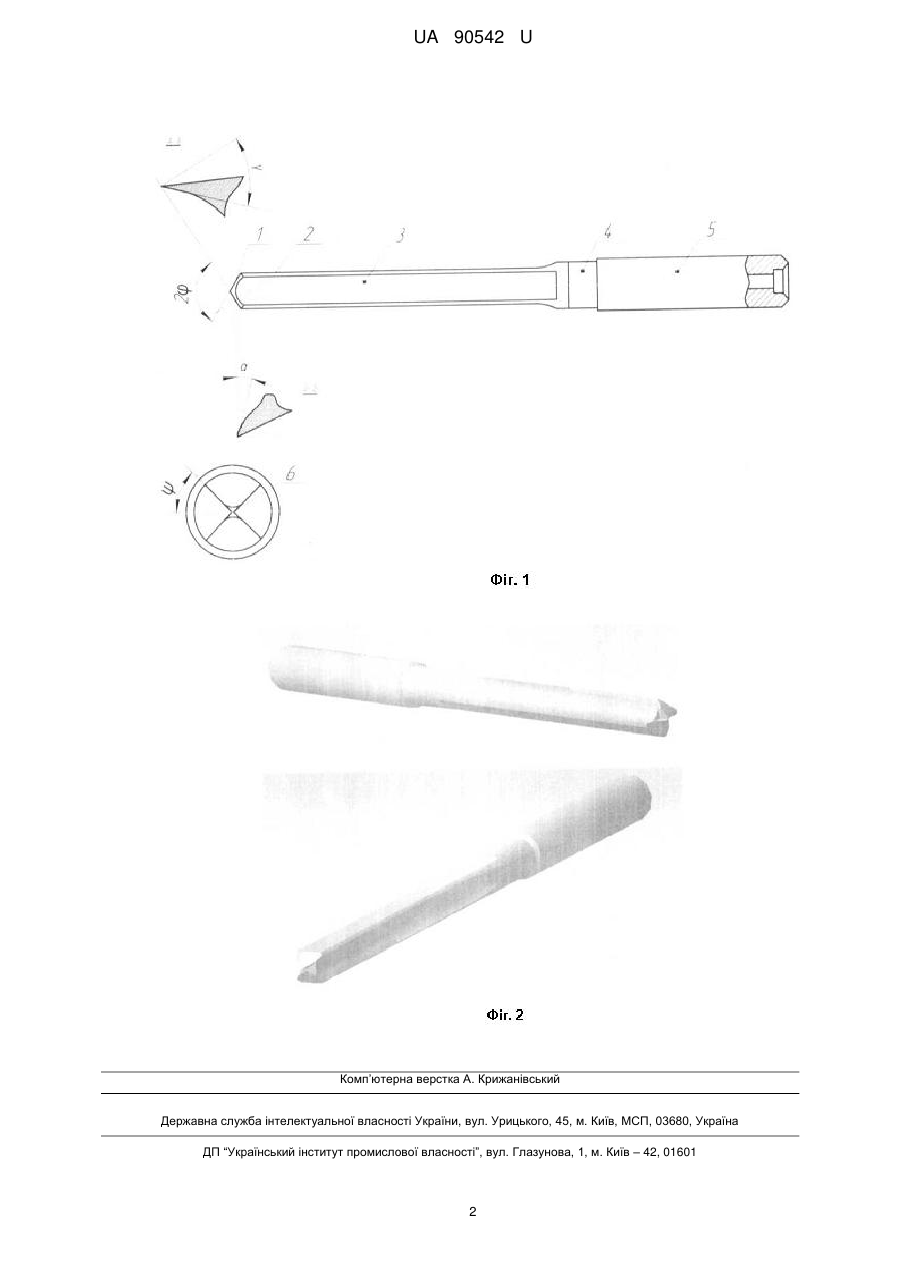

Свердло для осцилюючої обробки полімерних композиційних матеріалів

Реферат: Свердло для обробки полімерних композиційних матеріалів (ПКМ) типу вуглепластик та склопластик, яке відрізняється тим, що різальні кромки інструмента є плоскими з відсутністю гвинтової канавки та виготовлені дзеркально для забезпечення можливості осцилюючого свердління для підвищення якості виконання отворів в (ПКM) шляхом уникнення міжшарового розшарування та розкошлачування волокон матеріалу, відсутня зворотна конусність, за рахунок чого допоміжна різальна кромка свердла виконує роль розгортки. UA 90542 U (12) UA 90542 U UA 90542 U 5 10 15 20 25 30 35 Корисна модель належить до галузі металообробки і може бути використана для двонапрямленого свердління отворів у деталях з полімерних композиційних матеріалів (ПКМ) типу вуглепластиків, склопластиків та гібридних матеріалів на їх основі. За найближчий аналог прийнято свердло для обробки полімерних композиційних матеріалів типу вуглепластиків та склопластиків (Балла О.М. Пат. RU 2019599 МПК В23В 51/02 № 95102641/02 Опубл. 10.11.1997) Дане свердло має криволінійні в проекції на осьову площину свердла ріжучі кромки, розміщені на поверхні обертання, вісь якої співпадає з віссю свердла, і направляючі стрічки. В проекції на площину, перпендикулярну осі свердла, ріжучі кромки виконані спіральними, при цьому в проекції на осьову площину свердла можуть мати форму півеліпса, параболи або експоненти і сполучаються з кромками направляючих стрічок під кутом від 0° до 5° У найближчому аналозі застосований однонапрямлений рух свердла, що призводить до появи розшарування та розкошлачування волокон шаруватих ПКМ та зниження якості отворів. Задачею корисної моделі є створення свердла, яке здатне забезпечити високу якість отворів у ПКМ за рахунок осцилюючого (двонапрямленого) свердління. Поставлена задача вирішується тим, що різальні кромки свердла є плоскими та виконані дзеркально, відсутня гвинтова лінія. Внаслідок такої конструкції інструмента підвищується ефективність процесу обробки ПКМ та якість і точність отворів. Суть корисної моделі пояснюється кресленням, де на фіг. 1 зображена схема інструмента, на фіг. 2 - модель свердла. Інструмент фіг. 1 містить головну різальну кромку 1, допоміжну різальну кромку 2, яка імітує роботу розгортки, робочу частину 3, в якій відсутня гвинтова канавка та зворотна конусність, шийку 4, циліндричний хвостовик 5 (можливе застосування хвостової частини, виконаної по конусу Морзе), поперечну кромку 6. Працює інструмент в такий спосіб. Інструмент закріплюється в патроні пристрою для двонапрямленого свердління. Пристрою надається головний обертальний рух різання та подача. За рахунок роботи пристрою свердло виконує кілька обертів за годинниковою стрілкою та стільки ж обертів проти годинникової стрілки позмінно. В процесі свердління бере участь також допоміжна різальна кромка 2, що виконує роль розгортки, за рахунок відсутності зворотної конусності. Таким чином і викопується процес обробки отворів в ПКМ. Запропонована конструкція інструмента значно підвищує ефективність обробки отворів у композиційних матеріалах, дозволяє уникнути розшарування та розкошлачування волокон матеріалу. За рахунок даної конструкції свердла вдається знизити нагрівання вдвічі порівняно зі стандартним свердлом. Полегшується забезпечення однакового передньою кута у вздовж різальної кромки, а також зменшення величини поперечної кромки за рахунок відсутності гвинтової лінії. Відсутність зворотної конусності дозволяє покращити якість отворів та уникнути дефектів в ПКМ за рахунок одночасного стиснення та зрізання шару матеріалу до початку пружного відновлення матеріалу. 40 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 45 Свердло для обробки полімерних композиційних матеріалів (ПКМ) типу вуглепластик та склопластик, яке відрізняється тим, що різальні кромки інструмента є плоскими з відсутністю гвинтової канавки та виготовлені дзеркально для забезпечення можливості осцилюючого свердління для підвищення якості виконання отворів в (ПКM) шляхом уникнення міжшарового розшарування та розкошлачування волокон матеріалу, відсутня зворотна конусність, за рахунок чого допоміжна різальна кромка свердла виконує роль розгортки. 1 UA 90542 U Комп’ютерна верстка А. Крижанівський Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
