Гідромеханічний затискний патрон

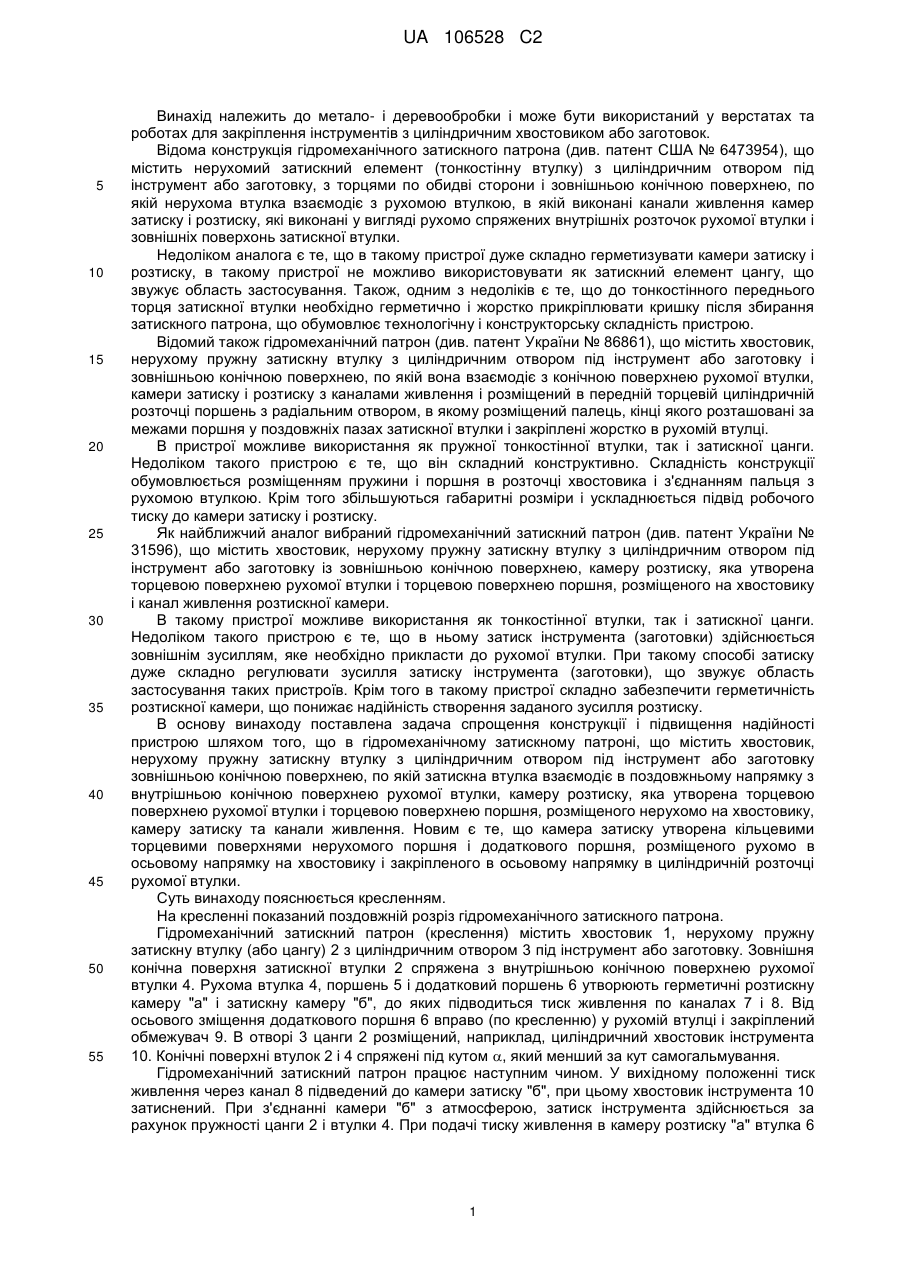

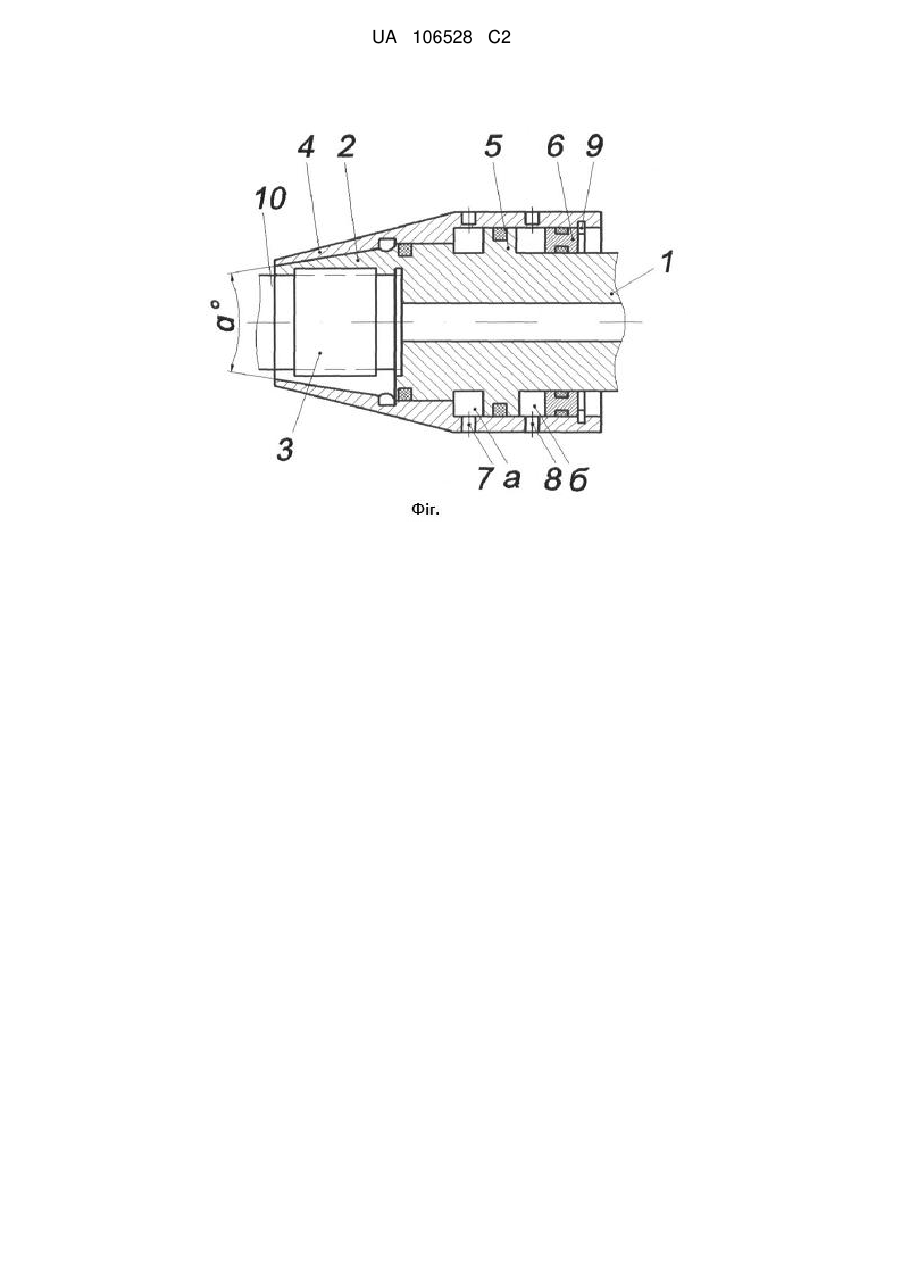

Реферат: Гідромеханічний затискний патрон містить хвостовик, нерухому пружну затискну втулку з циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє в поздовжньому напрямку з внутрішньою конічною поверхнею рухомої втулки, камеру розтиску, яка утворена торцевою поверхнею рухомої втулки і торцевою поверхнею поршня, розміщеного нерухомо на хвостовику, камеру затиску та канали живлення. Для спрощення конструкції і підвищення надійності затиску та розтиску камера затиску утворена кільцевими поверхнями нерухомого поршня і додаткового поршня, розміщеного рухомо в осьовому напрямку на хвостовику і закріпленого в осьовому напрямку в циліндричній розточці рухомої втулки. UA 106528 C2 (12) UA 106528 C2 UA 106528 C2 5 10 15 20 25 30 35 40 45 50 55 Винахід належить до метало- і деревообробки і може бути використаний у верстатах та роботах для закріплення інструментів з циліндричним хвостовиком або заготовок. Відома конструкція гідромеханічного затискного патрона (див. патент США № 6473954), що містить нерухомий затискний елемент (тонкостінну втулку) з циліндричним отвором під інструмент або заготовку, з торцями по обидві сторони і зовнішньою конічною поверхнею, по якій нерухома втулка взаємодіє з рухомою втулкою, в якій виконані канали живлення камер затиску і розтиску, які виконані у вигляді рухомо спряжених внутрішніх розточок рухомої втулки і зовнішніх поверхонь затискної втулки. Недоліком аналога є те, що в такому пристрої дуже складно герметизувати камери затиску і розтиску, в такому пристрої не можливо використовувати як затискний елемент цангу, що звужує область застосування. Також, одним з недоліків є те, що до тонкостінного переднього торця затискної втулки необхідно герметично і жорстко прикріплювати кришку після збирання затискного патрона, що обумовлює технологічну і конструкторську складність пристрою. Відомий також гідромеханічний патрон (див. патент України № 86861), що містить хвостовик, нерухому пружну затискну втулку з циліндричним отвором під інструмент або заготовку і зовнішньою конічною поверхнею, по якій вона взаємодіє з конічною поверхнею рухомої втулки, камери затиску і розтиску з каналами живлення і розміщений в передній торцевій циліндричній розточці поршень з радіальним отвором, в якому розміщений палець, кінці якого розташовані за межами поршня у поздовжніх пазах затискної втулки і закріплені жорстко в рухомій втулці. В пристрої можливе використання як пружної тонкостінної втулки, так і затискної цанги. Недоліком такого пристрою є те, що він складний конструктивно. Складність конструкції обумовлюється розміщенням пружини і поршня в розточці хвостовика і з'єднанням пальця з рухомою втулкою. Крім того збільшуються габаритні розміри і ускладнюється підвід робочого тиску до камери затиску і розтиску. Як найближчий аналог вибраний гідромеханічний затискний патрон (див. патент України № 31596), що містить хвостовик, нерухому пружну затискну втулку з циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, камеру розтиску, яка утворена торцевою поверхнею рухомої втулки і торцевою поверхнею поршня, розміщеного на хвостовику і канал живлення розтискної камери. В такому пристрої можливе використання як тонкостінної втулки, так і затискної цанги. Недоліком такого пристрою є те, що в ньому затиск інструмента (заготовки) здійснюється зовнішнім зусиллям, яке необхідно прикласти до рухомої втулки. При такому способі затиску дуже складно регулювати зусилля затиску інструмента (заготовки), що звужує область застосування таких пристроїв. Крім того в такому пристрої складно забезпечити герметичність розтискної камери, що понижає надійність створення заданого зусилля розтиску. В основу винаходу поставлена задача спрощення конструкції і підвищення надійності пристрою шляхом того, що в гідромеханічному затискному патроні, що містить хвостовик, нерухому пружну затискну втулку з циліндричним отвором під інструмент або заготовку зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє в поздовжньому напрямку з внутрішньою конічною поверхнею рухомої втулки, камеру розтиску, яка утворена торцевою поверхнею рухомої втулки і торцевою поверхнею поршня, розміщеного нерухомо на хвостовику, камеру затиску та канали живлення. Новим є те, що камера затиску утворена кільцевими торцевими поверхнями нерухомого поршня і додаткового поршня, розміщеного рухомо в осьовому напрямку на хвостовику і закріпленого в осьовому напрямку в циліндричній розточці рухомої втулки. Суть винаходу пояснюється кресленням. На кресленні показаний поздовжній розріз гідромеханічного затискного патрона. Гідромеханічний затискний патрон (креслення) містить хвостовик 1, нерухому пружну затискну втулку (або цангу) 2 з циліндричним отвором 3 під інструмент або заготовку. Зовнішня конічна поверхня затискної втулки 2 спряжена з внутрішньою конічною поверхнею рухомої втулки 4. Рухома втулка 4, поршень 5 і додатковий поршень 6 утворюють герметичні розтискну камеру "а" і затискну камеру "б", до яких підводиться тиск живлення по каналах 7 і 8. Від осьового зміщення додаткового поршня 6 вправо (по кресленню) у рухомій втулці і закріплений обмежувач 9. В отворі 3 цанги 2 розміщений, наприклад, циліндричний хвостовик інструмента 10. Конічні поверхні втулок 2 і 4 спряжені під кутом , який менший за кут самогальмування. Гідромеханічний затискний патрон працює наступним чином. У вихідному положенні тиск живлення через канал 8 підведений до камери затиску "б", при цьому хвостовик інструмента 10 затиснений. При з'єднанні камери "б" з атмосферою, затиск інструмента здійснюється за рахунок пружності цанги 2 і втулки 4. При подачі тиску живлення в камеру розтиску "а" втулка 6 1 UA 106528 C2 5 10 15 20 рухається вліво "по кресленню" відносно нерухомої затискної цанги 2. При цьому відбувається розтиск інструменту 10. У запропонованому пристрої камери затиску і розтиску розміщені в задній частині хвостовика, що робить конструкцію більш простою і технологічною, забезпечується висока герметичність робочих камер, що обумовлює підвищення надійності затиску та розтиску інструмента (заготовки). Джерела інформації: 1. Патент США № 6473954. Затискний механізм для гідромеханічного патрона. МПК В23В31/30, F16N3/12, опубл. 05.11.2002. 2. Патент України № 86867. Гідромеханічний затискний патрон. МПК (2009) В23В, опубл. 25.05.2009 Бюл. № 10. 3. Патент України № 31596. Гідромеханічний затискний патрон. МПК В23В31/00, Бюл. № 7, 10.04.2008 р. ФОРМУЛА ВИНАХОДУ Гідромеханічний затискний патрон, що містить хвостовик, нерухому пружну затискну втулку з циліндричним отвором під інструмент або заготовку із зовнішньою конічною поверхнею, по якій затискна втулка взаємодіє в поздовжньому напрямку з внутрішньою конічною поверхнею рухомої втулки, камеру розтиску, яка утворена торцевою поверхнею рухомої втулки і торцевою поверхнею поршня, розміщеного нерухомо на хвостовику, камеру затиску та канали живлення, який відрізняється тим, що камера затиску утворена кільцевими поверхнями нерухомого поршня і додаткового поршня, розміщеного рухомо в осьовому напрямку на хвостовику і закріпленого в осьовому напрямку в циліндричній розточці рухомої втулки. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
