Машина для збирання квасолі

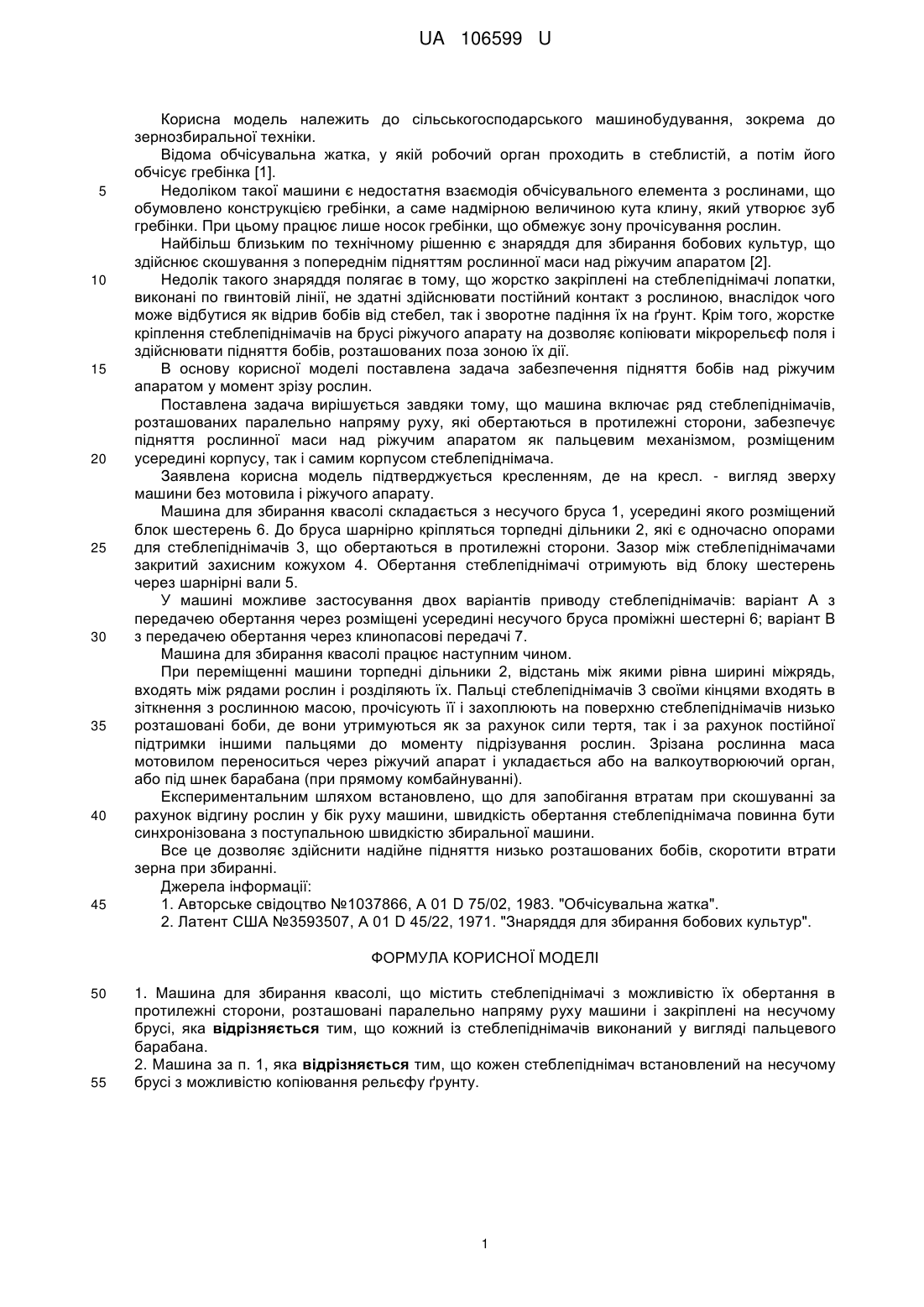

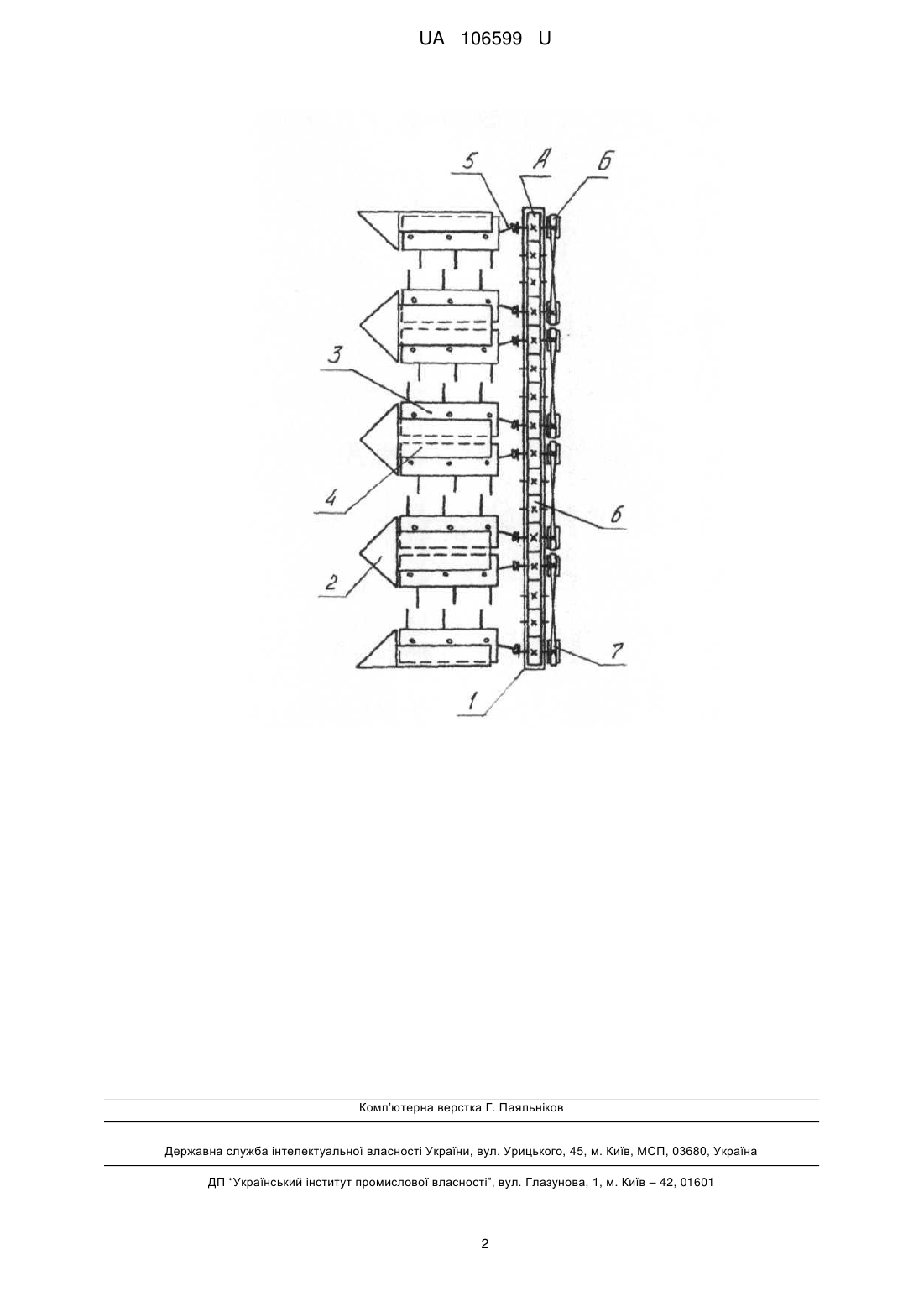

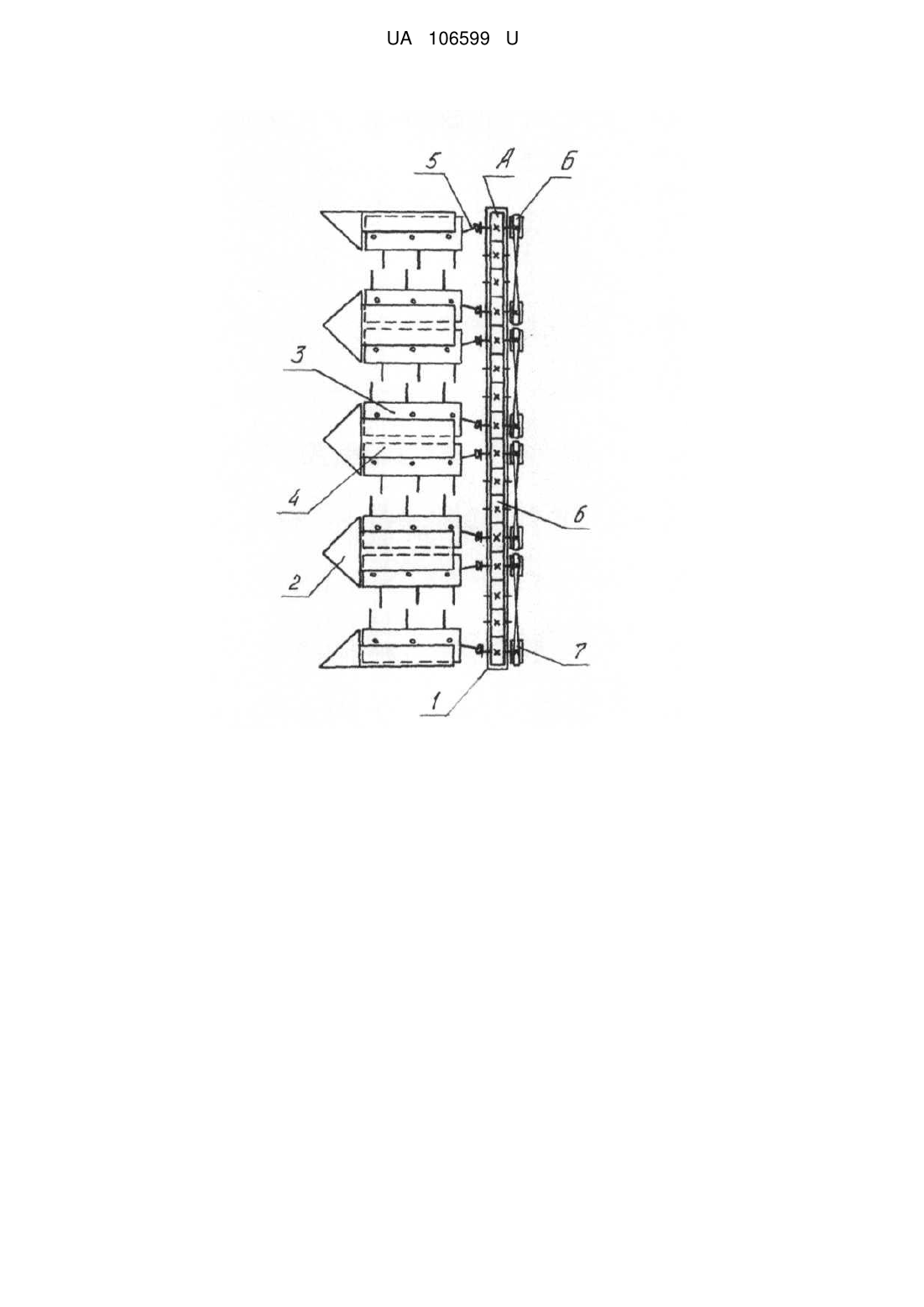

Реферат: Машина для збирання квасолі містить стеблепіднімачі з можливістю їх обертання в протилежні сторони, розташовані паралельно напряму руху машини і закріплені на несучому брусі. Крім цього, кожен із стеблепіднімачів виконаний у вигляді пальцевого барабана. UA 106599 U (12) UA 106599 U UA 106599 U 5 10 15 20 25 30 35 40 45 Корисна модель належить до сільськогосподарського машинобудування, зокрема до зернозбиральної техніки. Відома обчісувальна жатка, у якій робочий орган проходить в стеблистій, а потім його обчісує гребінка [1]. Недоліком такої машини є недостатня взаємодія обчісувального елемента з рослинами, що обумовлено конструкцією гребінки, а саме надмірною величиною кута клину, який утворює зуб гребінки. При цьому працює лише носок гребінки, що обмежує зону прочісування рослин. Найбільш близьким по технічному рішенню є знаряддя для збирання бобових культур, що здійснює скошування з попереднім підняттям рослинної маси над ріжучим апаратом [2]. Недолік такого знаряддя полягає в тому, що жорстко закріплені на стеблепіднімачі лопатки, виконані по гвинтовій лінії, не здатні здійснювати постійний контакт з рослиною, внаслідок чого може відбутися як відрив бобів від стебел, так і зворотне падіння їх на ґрунт. Крім того, жорстке кріплення стеблепіднімачів на брусі ріжучого апарату на дозволяє копіювати мікрорельєф поля і здійснювати підняття бобів, розташованих поза зоною їх дії. В основу корисної моделі поставлена задача забезпечення підняття бобів над ріжучим апаратом у момент зрізу рослин. Поставлена задача вирішується завдяки тому, що машина включає ряд стеблепіднімачів, розташованих паралельно напряму руху, які обертаються в протилежні сторони, забезпечує підняття рослинної маси над ріжучим апаратом як пальцевим механізмом, розміщеним усередині корпусу, так і самим корпусом стеблепіднімача. Заявлена корисна модель підтверджується кресленням, де на кресл. - вигляд зверху машини без мотовила і ріжучого апарату. Машина для збирання квасолі складається з несучого бруса 1, усередині якого розміщений блок шестерень 6. До бруса шарнірно кріпляться торпедні дільники 2, які є одночасно опорами для стеблепіднімачів 3, що обертаються в протилежні сторони. Зазор між стеблепіднімачами закритий захисним кожухом 4. Обертання стеблепіднімачі отримують від блоку шестерень через шарнірні вали 5. У машині можливе застосування двох варіантів приводу стеблепіднімачів: варіант А з передачею обертання через розміщені усередині несучого бруса проміжні шестерні 6; варіант В з передачею обертання через клинопасові передачі 7. Машина для збирання квасолі працює наступним чином. При переміщенні машини торпедні дільники 2, відстань між якими рівна ширині міжрядь, входять між рядами рослин і розділяють їх. Пальці стеблепіднімачів 3 своїми кінцями входять в зіткнення з рослинною масою, прочісують її і захоплюють на поверхню стеблепіднімачів низько розташовані боби, де вони утримуються як за рахунок сили тертя, так і за рахунок постійної підтримки іншими пальцями до моменту підрізування рослин. Зрізана рослинна маса мотовилом переноситься через ріжучий апарат і укладається або на валкоутворюючий орган, або під шнек барабана (при прямому комбайнуванні). Експериментальним шляхом встановлено, що для запобігання втратам при скошуванні за рахунок відгину рослин у бік руху машини, швидкість обертання стеблепіднімача повинна бути синхронізована з поступальною швидкістю збиральної машини. Все це дозволяє здійснити надійне підняття низько розташованих бобів, скоротити втрати зерна при збиранні. Джерела інформації: 1. Авторське свідоцтво №1037866, А 01 D 75/02, 1983. "Обчісувальна жатка". 2. Латент США №3593507, А 01 D 45/22, 1971. "Знаряддя для збирання бобових культур". ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 55 1. Машина для збирання квасолі, що містить стеблепіднімачі з можливістю їх обертання в протилежні сторони, розташовані паралельно напряму руху машини і закріплені на несучому брусі, яка відрізняється тим, що кожний із стеблепіднімачів виконаний у вигляді пальцевого барабана. 2. Машина за п. 1, яка відрізняється тим, що кожен стеблепіднімач встановлений на несучому брусі з можливістю копіювання рельєфу ґрунту. 1 UA 106599 U Комп’ютерна верстка Г. Паяльніков Державна служба інтелектуальної власності України, вул. Урицького, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут промислової власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
