Спосіб кування заготівок

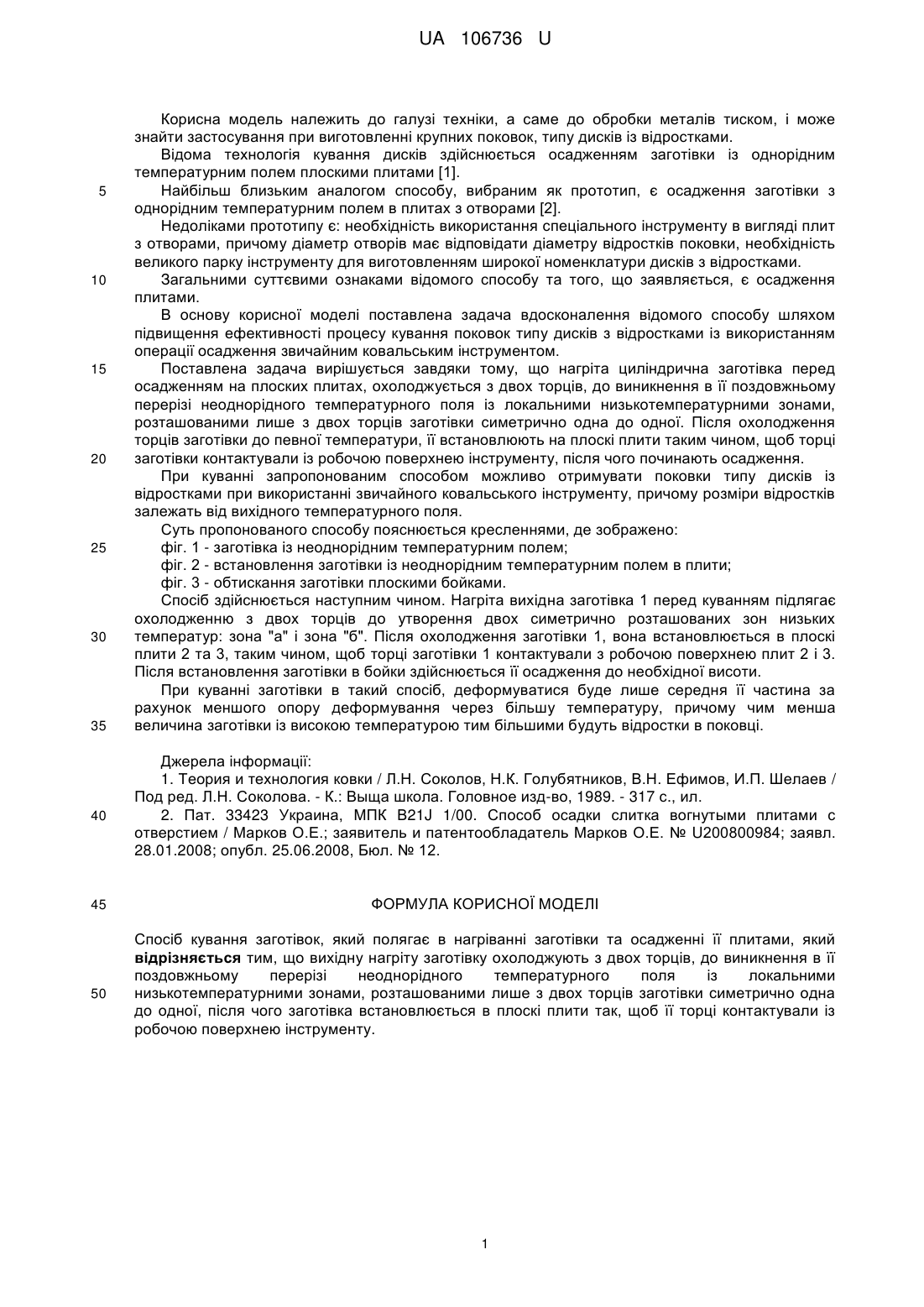

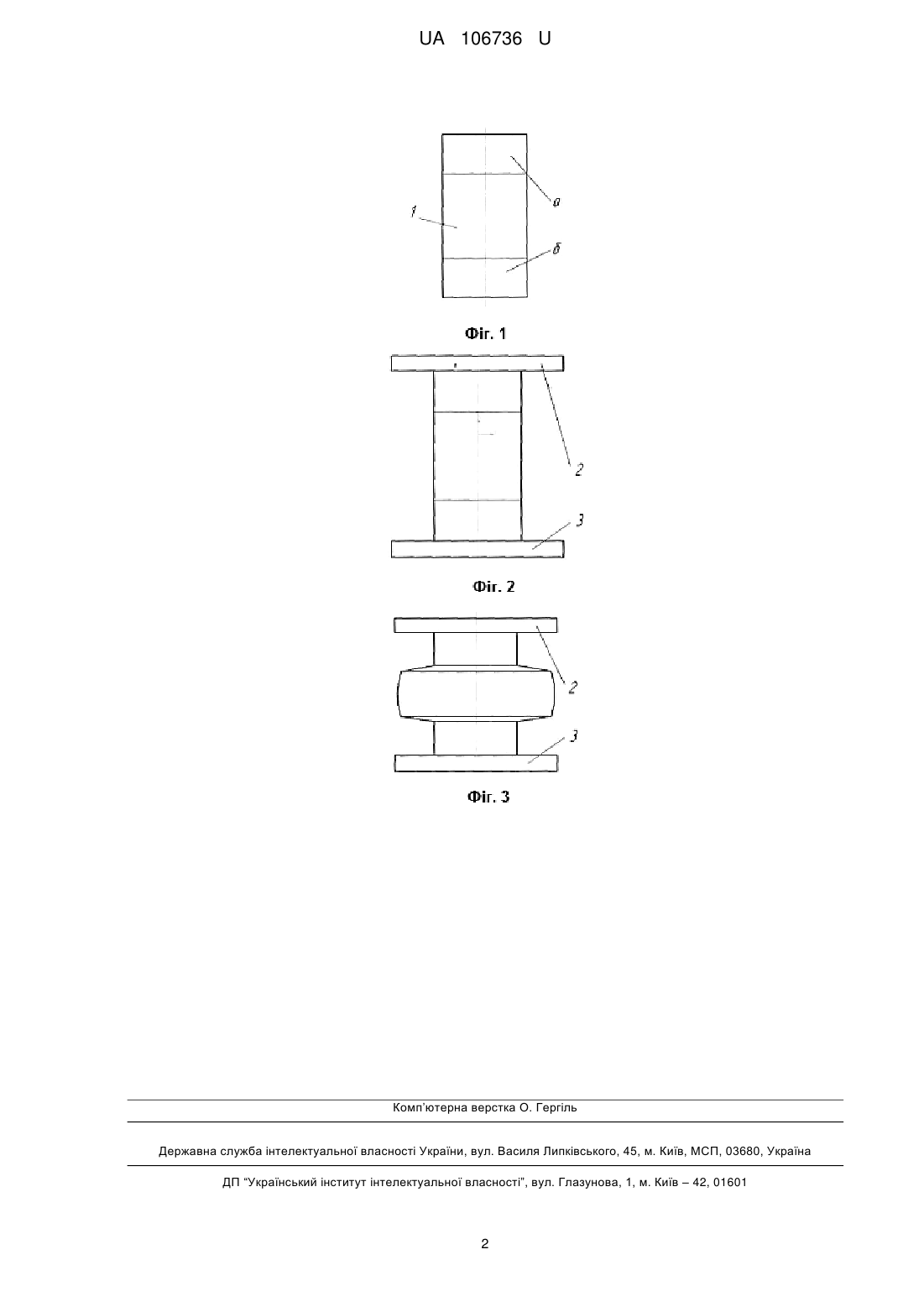

Реферат: UA 106736 U UA 106736 U 5 10 15 20 25 30 35 40 45 50 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може знайти застосування при виготовленні крупних поковок, типу дисків із відростками. Відома технологія кування дисків здійснюється осадженням заготівки із однорідним температурним полем плоскими плитами [1]. Найбільш близьким аналогом способу, вибраним як прототип, є осадження заготівки з однорідним температурним полем в плитах з отворами [2]. Недоліками прототипу є: необхідність використання спеціального інструменту в вигляді плит з отворами, причому діаметр отворів має відповідати діаметру відростків поковки, необхідність великого парку інструменту для виготовленням широкої номенклатури дисків з відростками. Загальними суттєвими ознаками відомого способу та того, що заявляється, є осадження плитами. В основу корисної моделі поставлена задача вдосконалення відомого способу шляхом підвищення ефективності процесу кування поковок типу дисків з відростками із використанням операції осадження звичайним ковальським інструментом. Поставлена задача вирішується завдяки тому, що нагріта циліндрична заготівка перед осадженням на плоских плитах, охолоджується з двох торців, до виникнення в її поздовжньому перерізі неоднорідного температурного поля із локальними низькотемпературними зонами, розташованими лише з двох торців заготівки симетрично одна до одної. Після охолодження торців заготівки до певної температури, її встановлюють на плоскі плити таким чином, щоб торці заготівки контактували із робочою поверхнею інструменту, після чого починають осадження. При куванні запропонованим способом можливо отримувати поковки типу дисків із відростками при використанні звичайного ковальського інструменту, причому розміри відростків залежать від вихідного температурного поля. Суть пропонованого способу пояснюється кресленнями, де зображено: фіг. 1 - заготівка із неоднорідним температурним полем; фіг. 2 - встановлення заготівки із неоднорідним температурним полем в плити; фіг. 3 - обтискання заготівки плоскими бойками. Спосіб здійснюється наступним чином. Нагріта вихідна заготівка 1 перед куванням підлягає охолодженню з двох торців до утворення двох симетрично розташованих зон низьких температур: зона "а" і зона "б". Після охолодження заготівки 1, вона встановлюється в плоскі плити 2 та 3, таким чином, щоб торці заготівки 1 контактували з робочою поверхнею плит 2 і 3. Після встановлення заготівки в бойки здійснюється її осадження до необхідної висоти. При куванні заготівки в такий спосіб, деформуватися буде лише середня її частина за рахунок меншого опору деформування через більшу температуру, причому чим менша величина заготівки із високою температурою тим більшими будуть відростки в поковці. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников, В.Н. Ефимов, И.П. Шелаев / Под ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317 с., ил. 2. Пат. 33423 Украина, МПК В21J 1/00. Способ осадки слитка вогнутыми плитами с отверстием / Марков О.Е.; заявитель и патентообладатель Марков О.Е. № U200800984; заявл. 28.01.2008; опубл. 25.06.2008, Бюл. № 12. ФОРМУЛА КОРИСНОЇ МОДЕЛІ Спосіб кування заготівок, який полягає в нагріванні заготівки та осадженні її плитами, який відрізняється тим, що вихідну нагріту заготівку охолоджують з двох торців, до виникнення в її поздовжньому перерізі неоднорідного температурного поля із локальними низькотемпературними зонами, розташованими лише з двох торців заготівки симетрично одна до одної, після чого заготівка встановлюється в плоскі плити так, щоб її торці контактували із робочою поверхнею інструменту. 1 UA 106736 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
