Спосіб кування заготівок

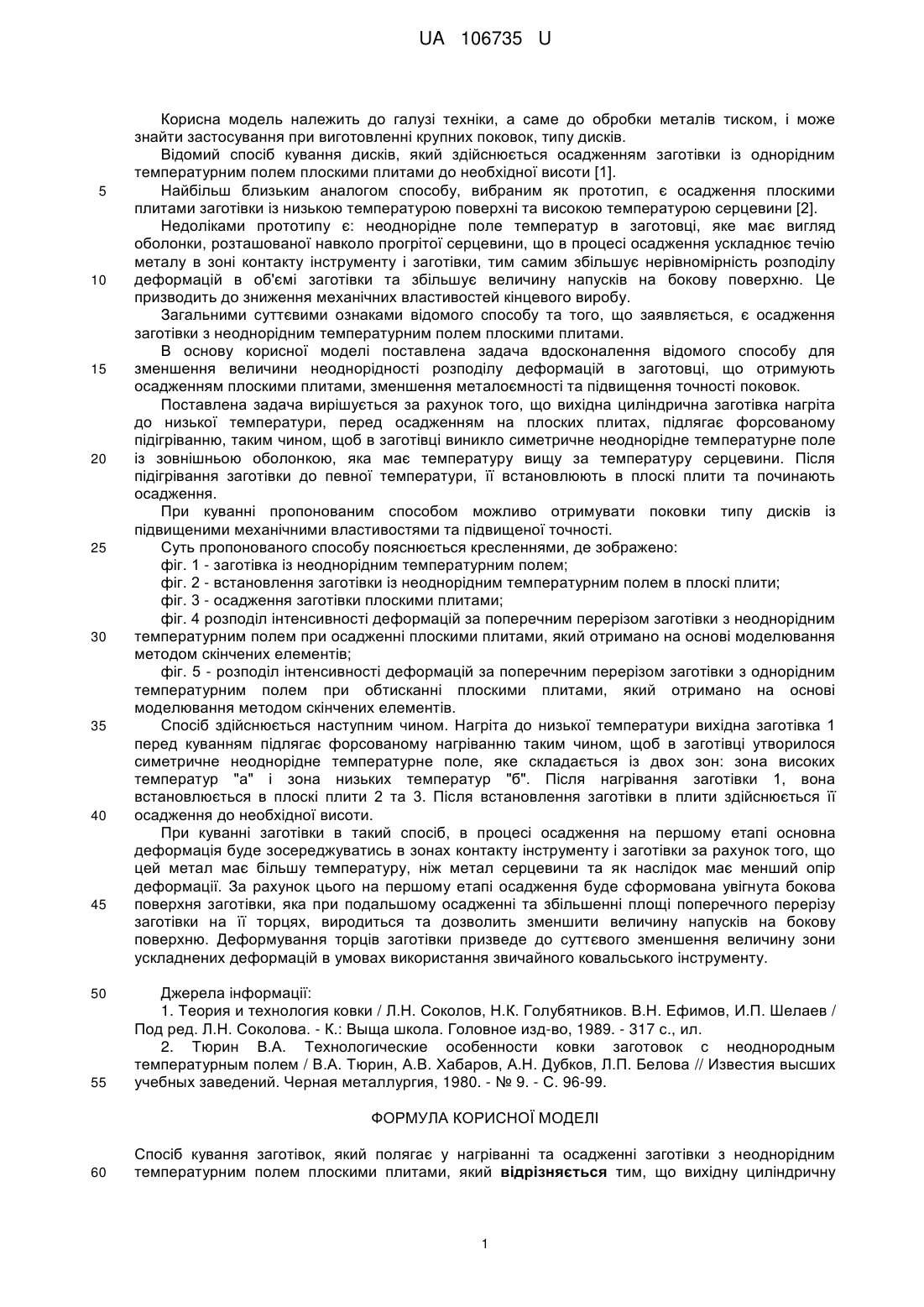

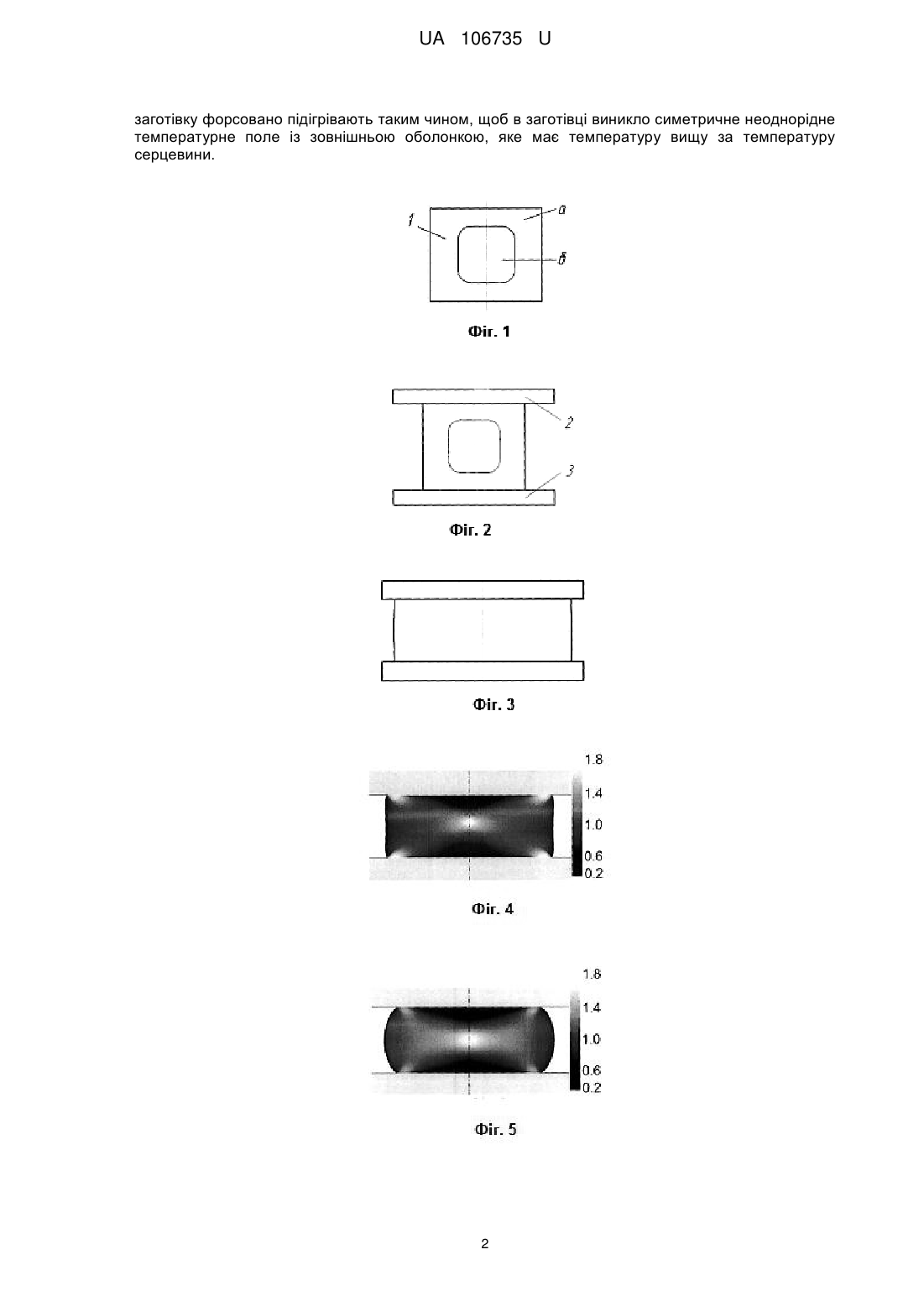

Реферат: UA 106735 U UA 106735 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може знайти застосування при виготовленні крупних поковок, типу дисків. Відомий спосіб кування дисків, який здійснюється осадженням заготівки із однорідним температурним полем плоскими плитами до необхідної висоти [1]. Найбільш близьким аналогом способу, вибраним як прототип, є осадження плоскими плитами заготівки із низькою температурою поверхні та високою температурою серцевини [2]. Недоліками прототипу є: неоднорідне поле температур в заготовці, яке має вигляд оболонки, розташованої навколо прогрітої серцевини, що в процесі осадження ускладнює течію металу в зоні контакту інструменту і заготівки, тим самим збільшує нерівномірність розподілу деформацій в об'ємі заготівки та збільшує величину напусків на бокову поверхню. Це призводить до зниження механічних властивостей кінцевого виробу. Загальними суттєвими ознаками відомого способу та того, що заявляється, є осадження заготівки з неоднорідним температурним полем плоскими плитами. В основу корисної моделі поставлена задача вдосконалення відомого способу для зменшення величини неоднорідності розподілу деформацій в заготовці, що отримують осадженням плоскими плитами, зменшення металоємності та підвищення точності поковок. Поставлена задача вирішується за рахунок того, що вихідна циліндрична заготівка нагріта до низької температури, перед осадженням на плоских плитах, підлягає форсованому підігріванню, таким чином, щоб в заготівці виникло симетричне неоднорідне температурне поле із зовнішньою оболонкою, яка має температуру вищу за температуру серцевини. Після підігрівання заготівки до певної температури, її встановлюють в плоскі плити та починають осадження. При куванні пропонованим способом можливо отримувати поковки типу дисків із підвищеними механічними властивостями та підвищеної точності. Суть пропонованого способу пояснюється кресленнями, де зображено: фіг. 1 - заготівка із неоднорідним температурним полем; фіг. 2 - встановлення заготівки із неоднорідним температурним полем в плоскі плити; фіг. 3 - осадження заготівки плоскими плитами; фіг. 4 розподіл інтенсивності деформацій за поперечним перерізом заготівки з неоднорідним температурним полем при осадженні плоскими плитами, який отримано на основі моделювання методом скінчених елементів; фіг. 5 - розподіл інтенсивності деформацій за поперечним перерізом заготівки з однорідним температурним полем при обтисканні плоскими плитами, який отримано на основі моделювання методом скінчених елементів. Спосіб здійснюється наступним чином. Нагріта до низької температури вихідна заготівка 1 перед куванням підлягає форсованому нагріванню таким чином, щоб в заготівці утворилося симетричне неоднорідне температурне поле, яке складається із двох зон: зона високих температур "а" і зона низьких температур "б". Після нагрівання заготівки 1, вона встановлюється в плоскі плити 2 та 3. Після встановлення заготівки в плити здійснюється її осадження до необхідної висоти. При куванні заготівки в такий спосіб, в процесі осадження на першому етапі основна деформація буде зосереджуватись в зонах контакту інструменту і заготівки за рахунок того, що цей метал має більшу температуру, ніж метал серцевини та як наслідок має менший опір деформації. За рахунок цього на першому етапі осадження буде сформована увігнута бокова поверхня заготівки, яка при подальшому осадженні та збільшенні площі поперечного перерізу заготівки на її торцях, виродиться та дозволить зменшити величину напусків на бокову поверхню. Деформування торців заготівки призведе до суттєвого зменшення величину зони ускладнених деформацій в умовах використання звичайного ковальського інструменту. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников. В.Н. Ефимов, И.П. Шелаев / Под ред. Л.Н. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317 с., ил. 2. Тюрин В.А. Технологические особенности ковки заготовок с неоднородным температурным полем / В.А. Тюрин, А.В. Хабаров, А.Н. Дубков, Л.П. Белова // Известия высших учебных заведений. Черная металлургия, 1980. - № 9. - С. 96-99. ФОРМУЛА КОРИСНОЇ МОДЕЛІ 60 Спосіб кування заготівок, який полягає у нагріванні та осадженні заготівки з неоднорідним температурним полем плоскими плитами, який відрізняється тим, що вихідну циліндричну 1 UA 106735 U заготівку форсовано підігрівають таким чином, щоб в заготівці виникло симетричне неоднорідне температурне поле із зовнішньою оболонкою, яке має температуру вищу за температуру серцевини. 2 UA 106735 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 3
