Спосіб кування заготівок

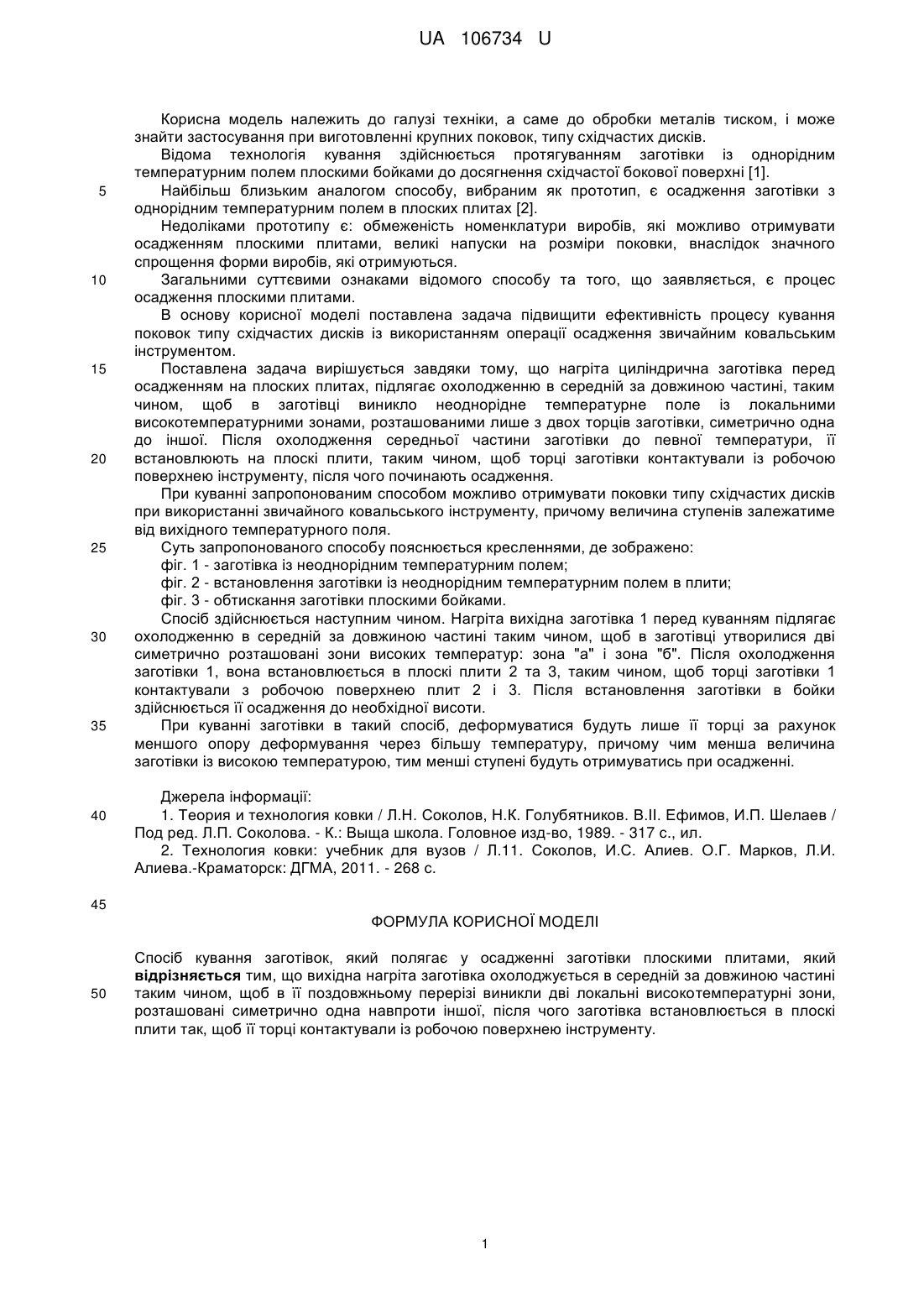

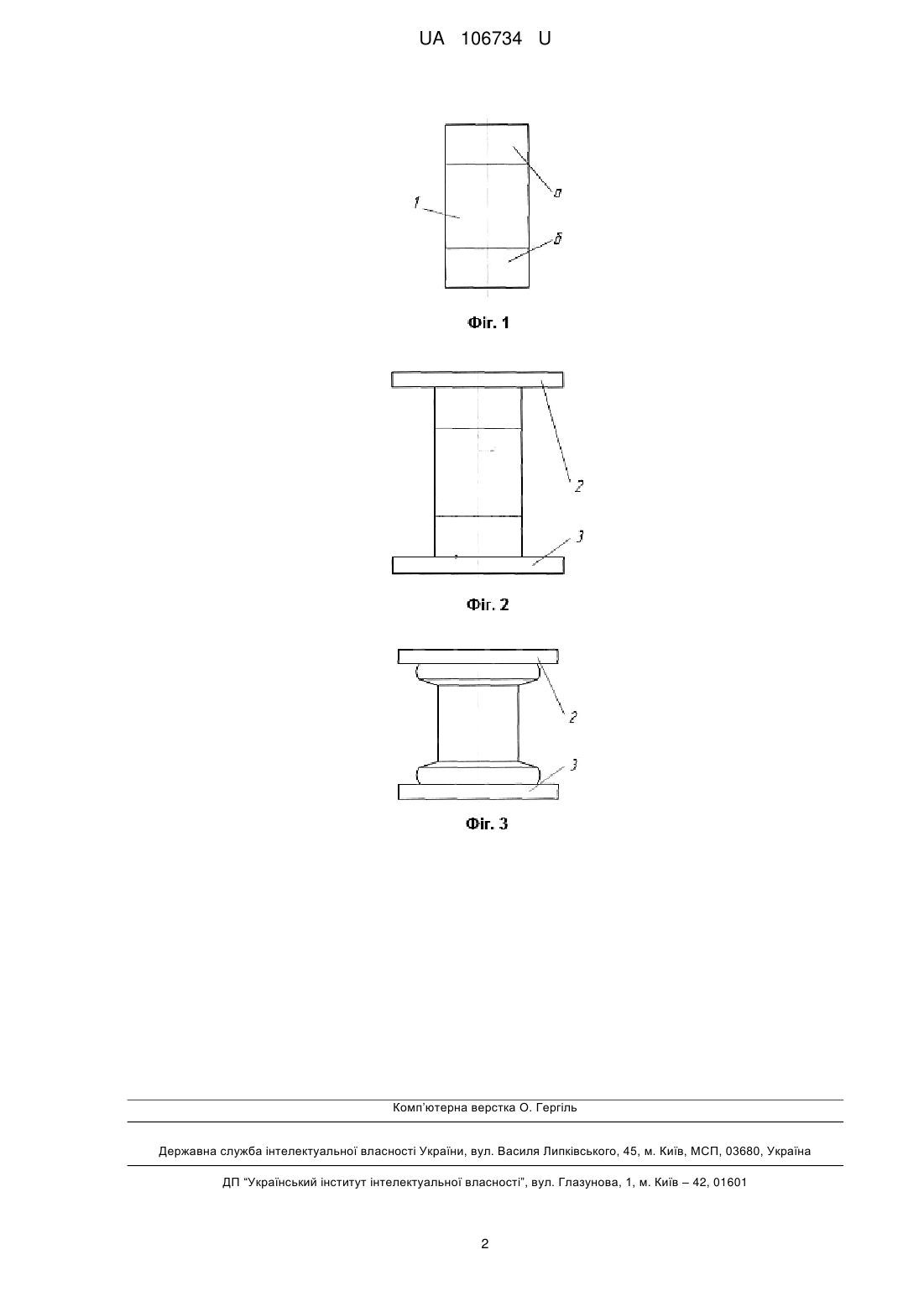

Реферат: UA 106734 U UA 106734 U 5 10 15 20 25 30 35 40 Корисна модель належить до галузі техніки, а саме до обробки металів тиском, і може знайти застосування при виготовленні крупних поковок, типу східчастих дисків. Відома технологія кування здійснюється протягуванням заготівки із однорідним температурним полем плоскими бойками до досягнення східчастої бокової поверхні [1]. Найбільш близьким аналогом способу, вибраним як прототип, є осадження заготівки з однорідним температурним полем в плоских плитах [2]. Недоліками прототипу є: обмеженість номенклатури виробів, які можливо отримувати осадженням плоскими плитами, великі напуски на розміри поковки, внаслідок значного спрощення форми виробів, які отримуються. Загальними суттєвими ознаками відомого способу та того, що заявляється, є процес осадження плоскими плитами. В основу корисної моделі поставлена задача підвищити ефективність процесу кування поковок типу східчастих дисків із використанням операції осадження звичайним ковальським інструментом. Поставлена задача вирішується завдяки тому, що нагріта циліндрична заготівка перед осадженням на плоских плитах, підлягає охолодженню в середній за довжиною частині, таким чином, щоб в заготівці виникло неоднорідне температурне поле із локальними високотемпературними зонами, розташованими лише з двох торців заготівки, симетрично одна до іншої. Після охолодження середньої частини заготівки до певної температури, її встановлюють на плоскі плити, таким чином, щоб торці заготівки контактували із робочою поверхнею інструменту, після чого починають осадження. При куванні запропонованим способом можливо отримувати поковки типу східчастих дисків при використанні звичайного ковальського інструменту, причому величина ступенів залежатиме від вихідного температурного поля. Суть запропонованого способу пояснюється кресленнями, де зображено: фіг. 1 - заготівка із неоднорідним температурним полем; фіг. 2 - встановлення заготівки із неоднорідним температурним полем в плити; фіг. 3 - обтискання заготівки плоскими бойками. Спосіб здійснюється наступним чином. Нагріта вихідна заготівка 1 перед куванням підлягає охолодженню в середній за довжиною частині таким чином, щоб в заготівці утворилися дві симетрично розташовані зони високих температур: зона "а" і зона "б". Після охолодження заготівки 1, вона встановлюється в плоскі плити 2 та 3, таким чином, щоб торці заготівки 1 контактували з робочою поверхнею плит 2 і 3. Після встановлення заготівки в бойки здійснюється її осадження до необхідної висоти. При куванні заготівки в такий спосіб, деформуватися будуть лише її торці за рахунок меншого опору деформування через більшу температуру, причому чим менша величина заготівки із високою температурою, тим менші ступені будуть отримуватись при осадженні. Джерела інформації: 1. Теория и технология ковки / Л.Н. Соколов, Н.К. Голубятников. В.II. Ефимов, И.П. Шелаев / Под ред. Л.П. Соколова. - К.: Выща школа. Головное изд-во, 1989. - 317 с., ил. 2. Технология ковки: учебник для вузов / Л.11. Соколов, И.С. Алиев. О.Г. Марков, Л.И. Алиева.-Краматорск: ДГМА, 2011. - 268 с. 45 ФОРМУЛА КОРИСНОЇ МОДЕЛІ 50 Спосіб кування заготівок, який полягає у осадженні заготівки плоскими плитами, який відрізняється тим, що вихідна нагріта заготівка охолоджується в середній за довжиною частині таким чином, щоб в її поздовжньому перерізі виникли дві локальні високотемпературні зони, розташовані симетрично одна навпроти іншої, після чого заготівка встановлюється в плоскі плити так, щоб її торці контактували із робочою поверхнею інструменту. 1 UA 106734 U Комп’ютерна верстка О. Гергіль Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
