Високочастотний загороджувач

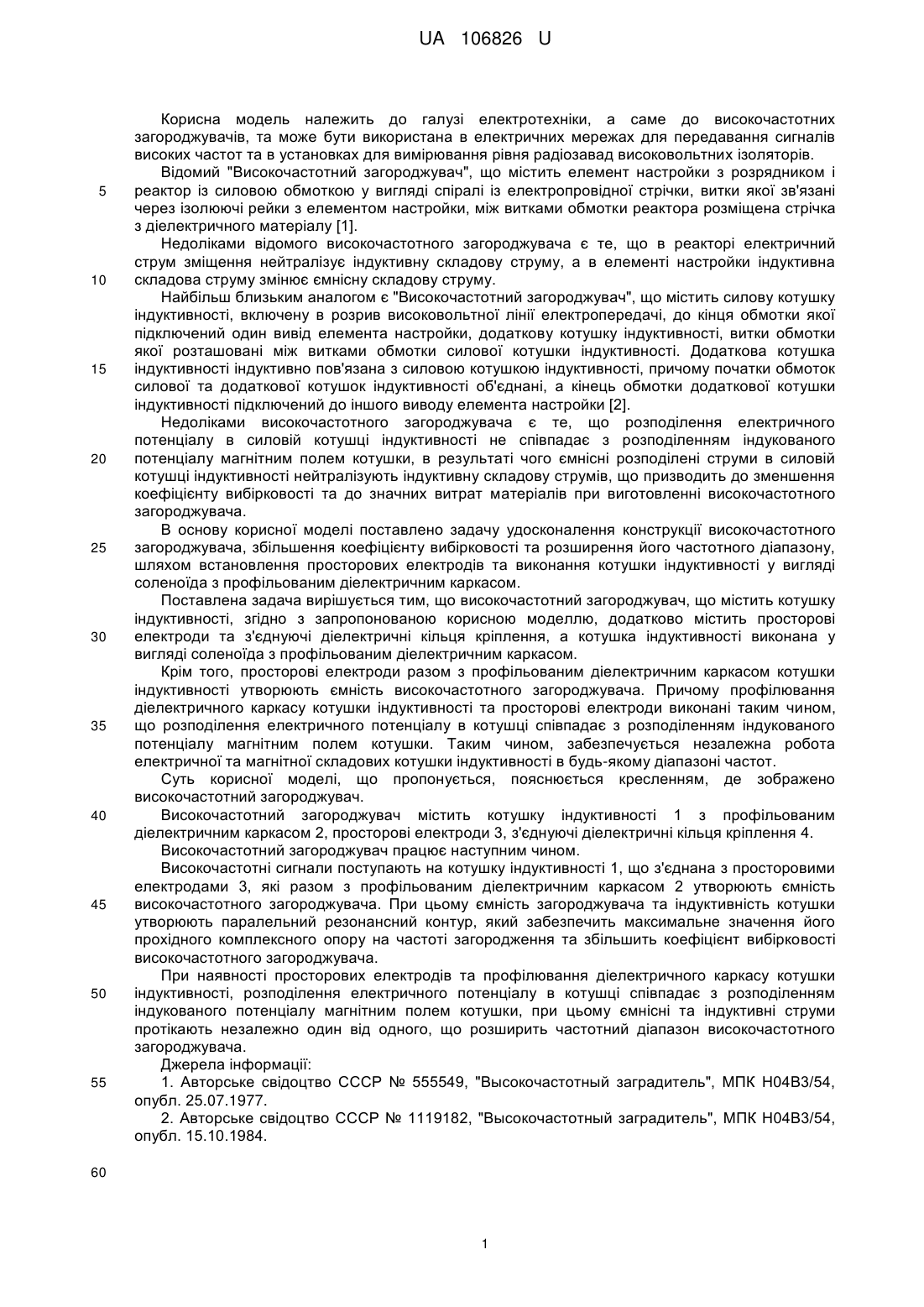

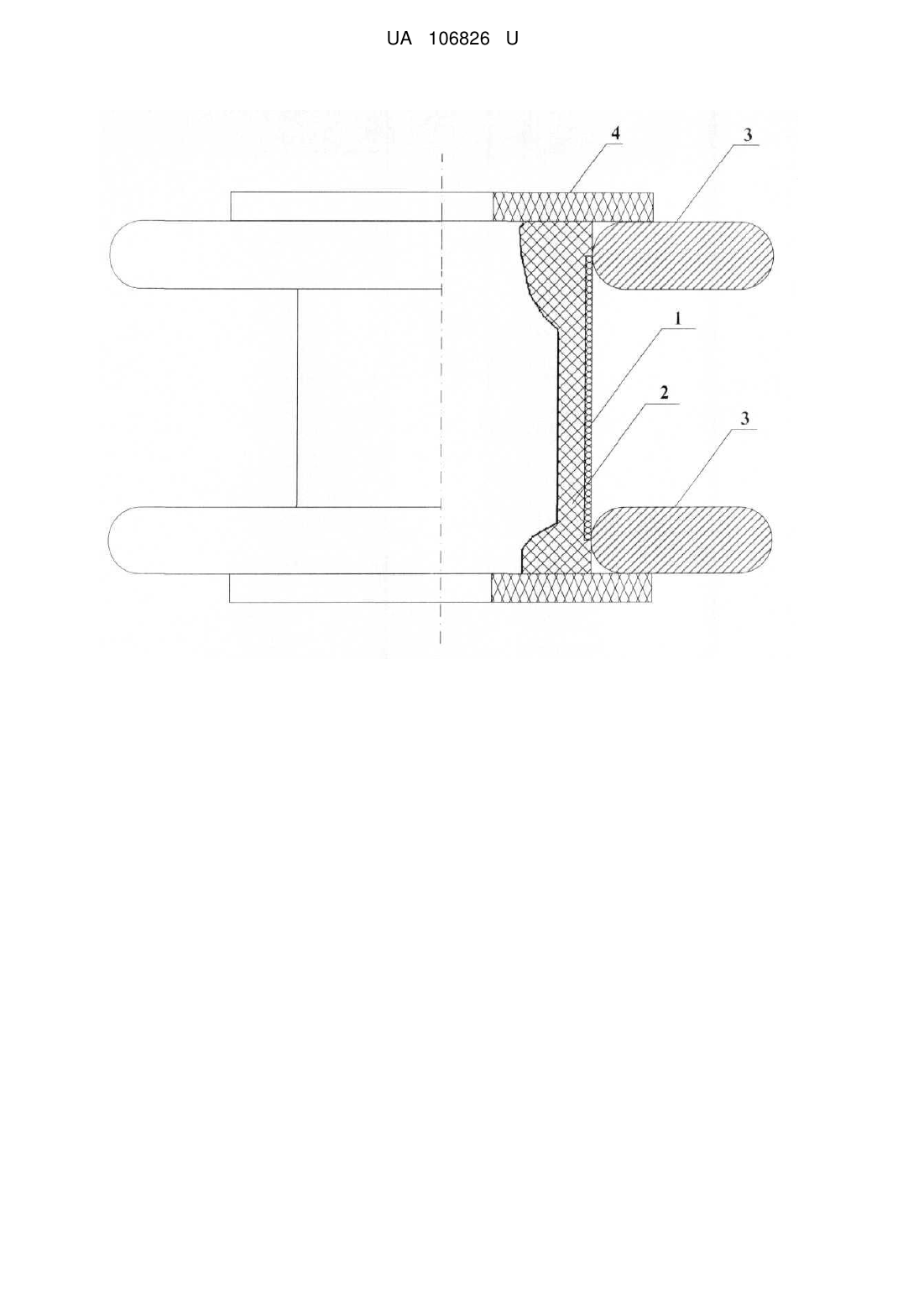

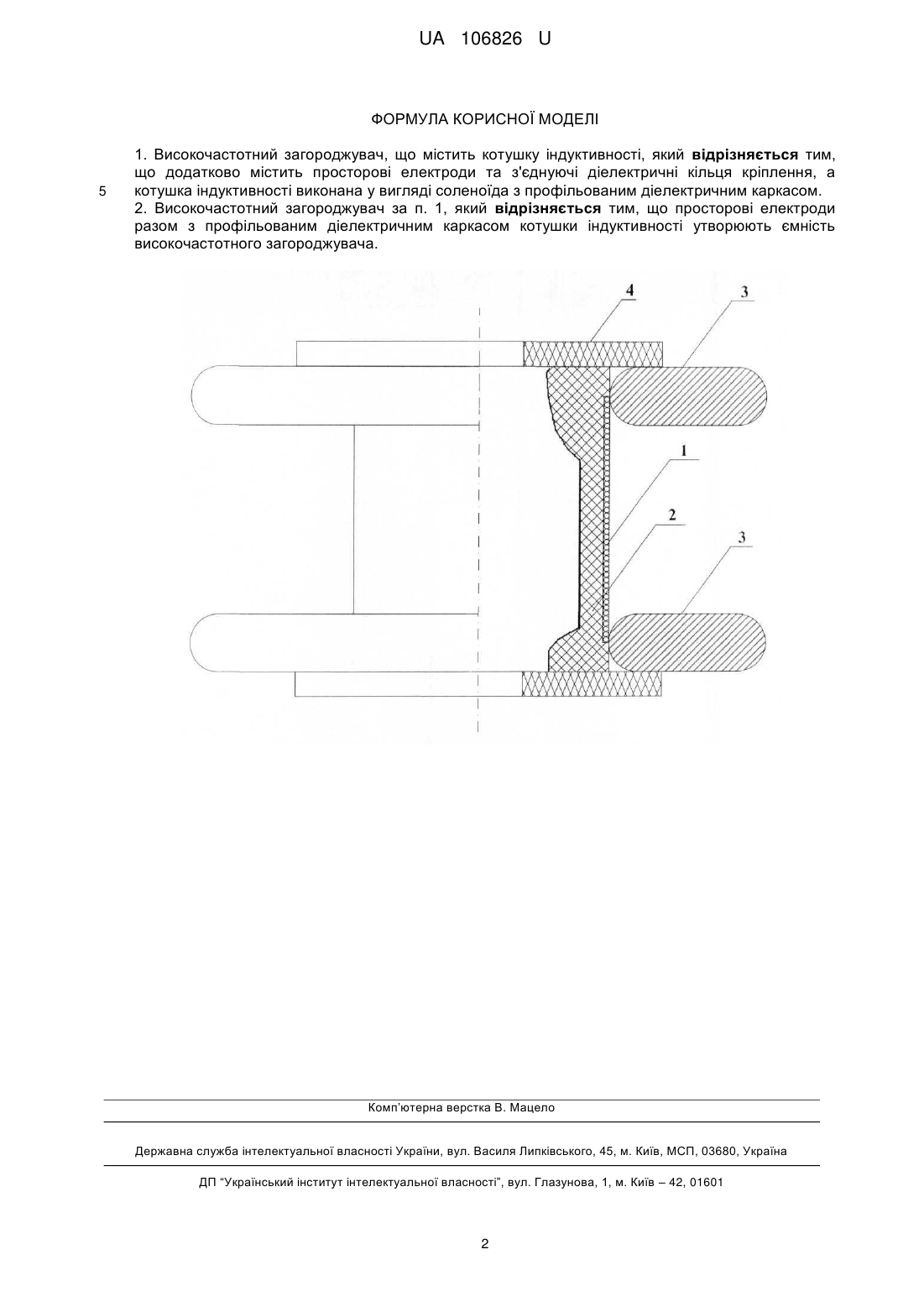

Реферат: Високочастотний загороджувач містить котушку індуктивності, просторові електроди та з'єднуючі діелектричні кільця кріплення, а котушка індуктивності виконана у вигляді соленоїда з профільованим діелектричним каркасом. UA 106826 U (54) ВИСОКОЧАСТОТНИЙ ЗАГОРОДЖУВАЧ UA 106826 U UA 106826 U 5 10 15 20 25 30 35 40 45 50 55 Корисна модель належить до галузі електротехніки, а саме до високочастотних загороджувачів, та може бути використана в електричних мережах для передавання сигналів високих частот та в установках для вимірювання рівня радіозавад високовольтних ізоляторів. Відомий "Високочастотний загороджувач", що містить елемент настройки з розрядником і реактор із силовою обмоткою у вигляді спіралі із електропровідної стрічки, витки якої зв'язані через ізолюючі рейки з елементом настройки, між витками обмотки реактора розміщена стрічка з діелектричного матеріалу [1]. Недоліками відомого високочастотного загороджувача є те, що в реакторі електричний струм зміщення нейтралізує індуктивну складову струму, а в елементі настройки індуктивна складова струму змінює ємнісну складову струму. Найбільш близьким аналогом є "Високочастотний загороджувач", що містить силову котушку індуктивності, включену в розрив високовольтної лінії електропередачі, до кінця обмотки якої підключений один вивід елемента настройки, додаткову котушку індуктивності, витки обмотки якої розташовані між витками обмотки силової котушки індуктивності. Додаткова котушка індуктивності індуктивно пов'язана з силовою котушкою індуктивності, причому початки обмоток силової та додаткової котушок індуктивності об'єднані, а кінець обмотки додаткової котушки індуктивності підключений до іншого виводу елемента настройки [2]. Недоліками високочастотного загороджувача є те, що розподілення електричного потенціалу в силовій котушці індуктивності не співпадає з розподіленням індукованого потенціалу магнітним полем котушки, в результаті чого ємнісні розподілені струми в силовій котушці індуктивності нейтралізують індуктивну складову струмів, що призводить до зменшення коефіцієнту вибірковості та до значних витрат матеріалів при виготовленні високочастотного загороджувача. В основу корисної моделі поставлено задачу удосконалення конструкції високочастотного загороджувача, збільшення коефіцієнту вибірковості та розширення його частотного діапазону, шляхом встановлення просторових електродів та виконання котушки індуктивності у вигляді соленоїда з профільованим діелектричним каркасом. Поставлена задача вирішується тим, що високочастотний загороджувач, що містить котушку індуктивності, згідно з запропонованою корисною моделлю, додатково містить просторові електроди та з'єднуючі діелектричні кільця кріплення, а котушка індуктивності виконана у вигляді соленоїда з профільованим діелектричним каркасом. Крім того, просторові електроди разом з профільованим діелектричним каркасом котушки індуктивності утворюють ємність високочастотного загороджувача. Причому профілювання діелектричного каркасу котушки індуктивності та просторові електроди виконані таким чином, що розподілення електричного потенціалу в котушці співпадає з розподіленням індукованого потенціалу магнітним полем котушки. Таким чином, забезпечується незалежна робота електричної та магнітної складових котушки індуктивності в будь-якому діапазоні частот. Суть корисної моделі, що пропонується, пояснюється кресленням, де зображено високочастотний загороджувач. Високочастотний загороджувач містить котушку індуктивності 1 з профільованим діелектричним каркасом 2, просторові електроди 3, з'єднуючі діелектричні кільця кріплення 4. Високочастотний загороджувач працює наступним чином. Високочастотні сигнали поступають на котушку індуктивності 1, що з'єднана з просторовими електродами 3, які разом з профільованим діелектричним каркасом 2 утворюють ємність високочастотного загороджувача. При цьому ємність загороджувача та індуктивність котушки утворюють паралельний резонансний контур, який забезпечить максимальне значення його прохідного комплексного опору на частоті загородження та збільшить коефіцієнт вибірковості високочастотного загороджувача. При наявності просторових електродів та профілювання діелектричного каркасу котушки індуктивності, розподілення електричного потенціалу в котушці співпадає з розподіленням індукованого потенціалу магнітним полем котушки, при цьому ємнісні та індуктивні струми протікають незалежно один від одного, що розширить частотний діапазон високочастотного загороджувача. Джерела інформації: 1. Авторське свідоцтво СССР № 555549, "Высокочастотный заградитель", ΜПК Н04В3/54, опубл. 25.07.1977. 2. Авторське свідоцтво СССР № 1119182, "Высокочастотный заградитель", ΜПК Н04В3/54, опубл. 15.10.1984. 60 1 UA 106826 U ФОРМУЛА КОРИСНОЇ МОДЕЛІ 5 1. Високочастотний загороджувач, що містить котушку індуктивності, який відрізняється тим, що додатково містить просторові електроди та з'єднуючі діелектричні кільця кріплення, а котушка індуктивності виконана у вигляді соленоїда з профільованим діелектричним каркасом. 2. Високочастотний загороджувач за п. 1, який відрізняється тим, що просторові електроди разом з профільованим діелектричним каркасом котушки індуктивності утворюють ємність високочастотного загороджувача. Комп’ютерна верстка В. Мацело Державна служба інтелектуальної власності України, вул. Василя Липківського, 45, м. Київ, МСП, 03680, Україна ДП “Український інститут інтелектуальної власності”, вул. Глазунова, 1, м. Київ – 42, 01601 2
